一、概述

FZH192（深圳市方中禾科技）是LED（發光二極管顯示器）驅動控制專用電路，內部集成有MCU數字接口、數據鎖存器、LED高壓驅動等電路。主要應用于冰箱、空調、家庭影院等產品的高段位顯示屏驅動。

二、特性說明

?采用功率CMOS工藝

?顯示模式 16段×8位

?輝度調節電路（占空比8級可調）

?串行接口（CLK，STB，DIO）

?振蕩方式：RC振蕩（450KHz+5%）

?內置上電復位電路

?采用SOP32封裝

三、管腳定義：

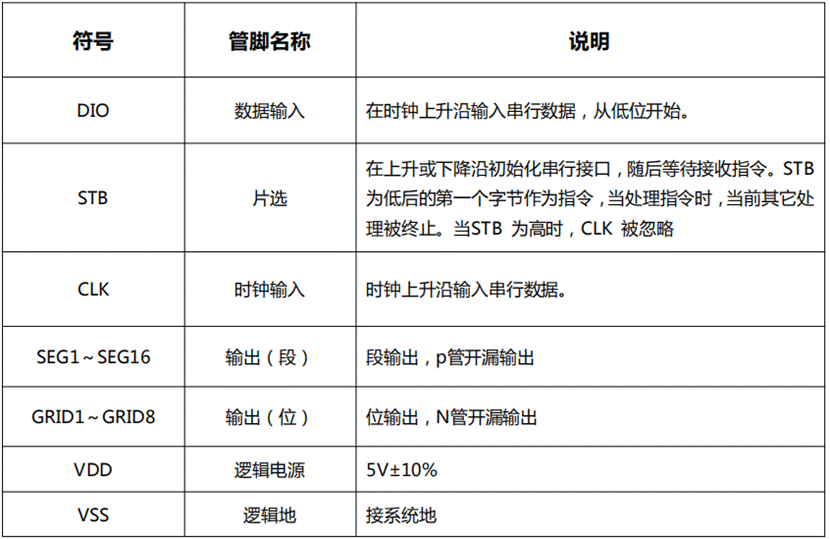

四、管腳功能說明：

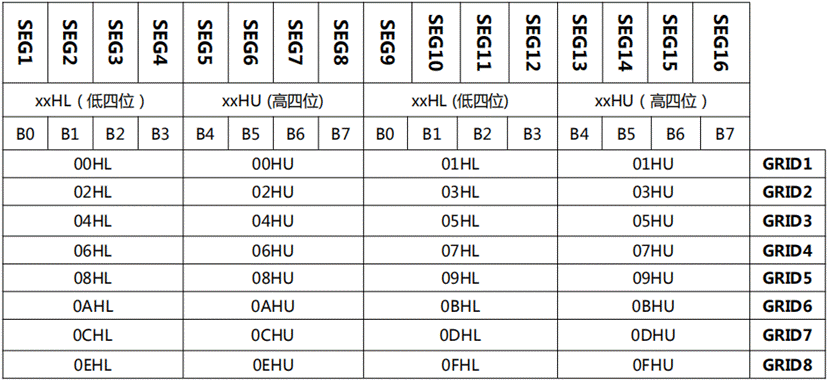

五、顯示寄存器地址和顯示模式：

該寄存器存儲通過串行接口從外部器件傳送到FZH192的數據，地址從00H-0FH共16字

節單元，分別與芯片SGE和GRID管腳所接的LED燈對應，分配如下表：

寫LED顯示數據的時候，按照從顯示地址從低位到高位，從數據字節的低位到高位操作。

寫LED顯示數據的時候，按照從低位地址到高位地址，從字節的低位到高位操作；在運用中沒有使用到的SEG輸出口，在對應的BIT地址位寫0。

六、指令說明：

指令用來設置顯示模式和LED驅動器的狀態。

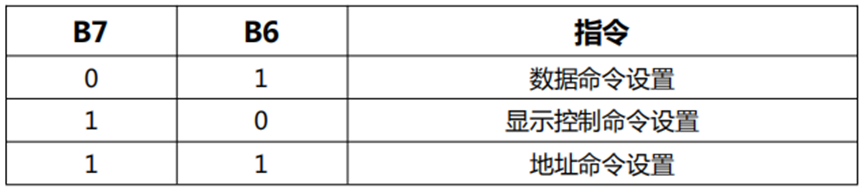

在STB下降沿后由DIO輸入的第一個字節作為一條指令。經過譯碼，取最高B7、B6兩位比

特位以區別不同的指令。

如果在指令或數據傳輸時STB被置為高電平，串行通訊被初始化，并且正在傳送的指令或

數據無效（之前傳送的指令或數據保持有效）。

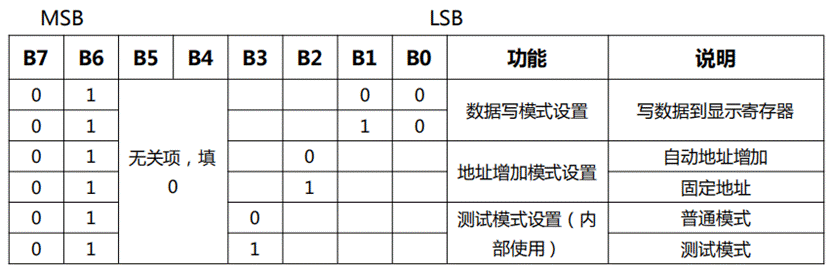

6．1數據命令設置：

該指令用來設置數據寫和讀，B1和B0位不允許設置01或11。

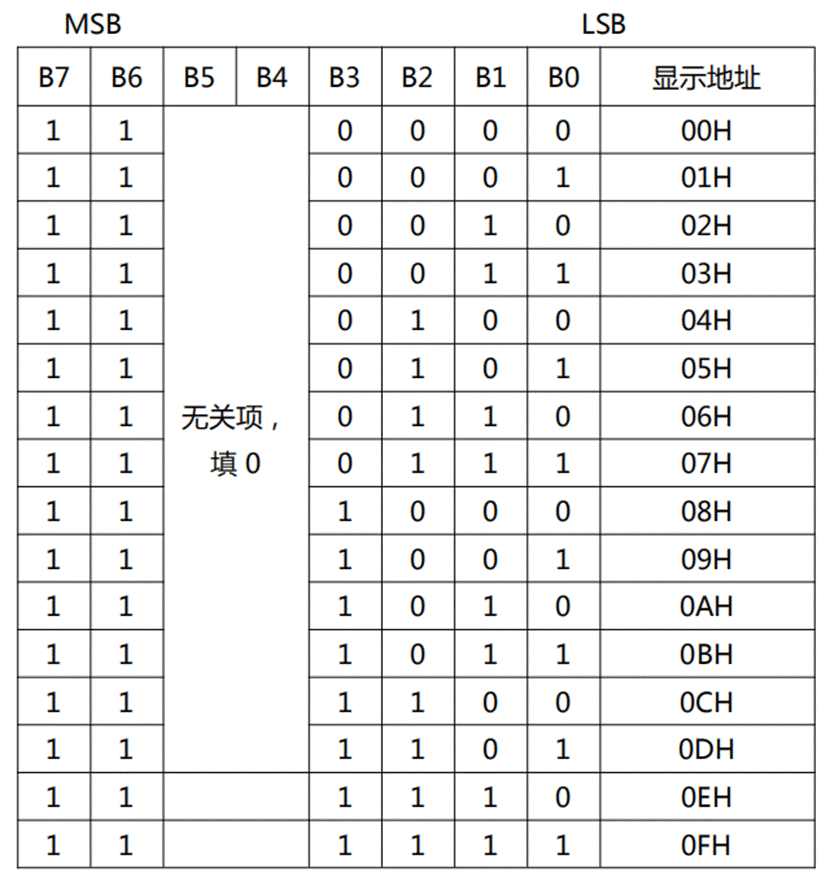

6．2地址命令設設置：

該指令用來設置顯示寄存器的地址；如果地址設為10H或更高，數據被忽略，直到有效地

址被設定；上電時，地址默認設為00H。

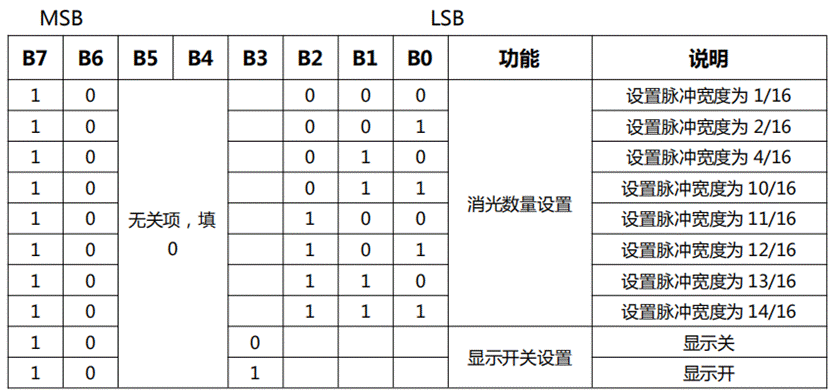

6．3顯示控制：

七、串行數據傳輸格式：

接收1個BIT都在時鐘的上升沿操作。

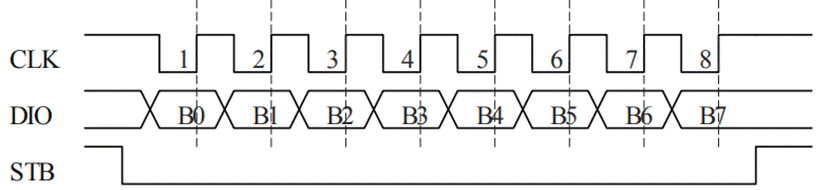

數據接收（寫數據）

八、顯示：

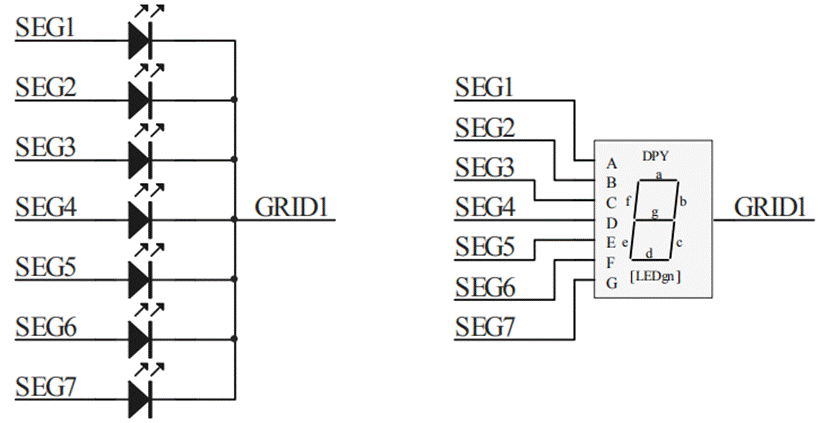

1、驅動共陰數碼管：

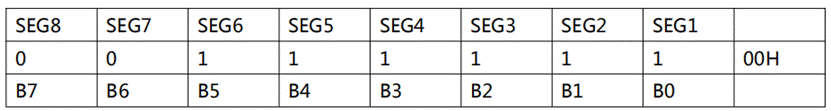

上圖給出共陰數碼管的連接示意圖，如果讓該數碼管顯示“0”，那你需要在GRID1為低電平的時候讓SEG1，SEG2，SEG3，SEG4，SEG5，SEG6為高電平，SEG7為低電平，查看表（顯示地址表格），只需在00H地址單元里面寫數據3FH就可以讓數碼管顯示“0”。

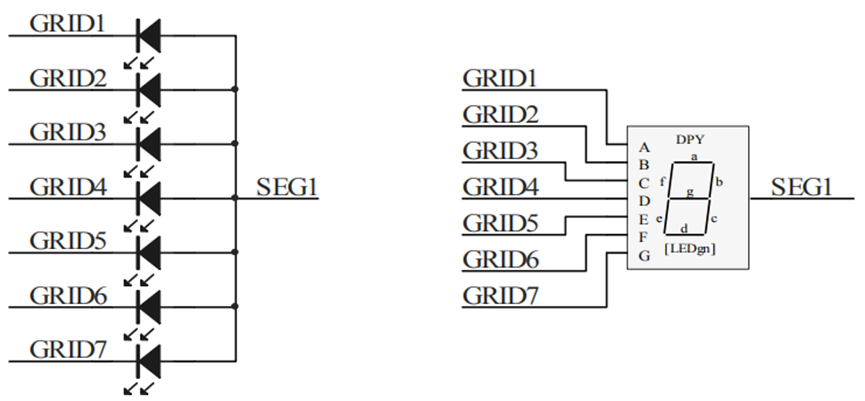

2、驅動共陽數碼管：

上圖給出共陽數碼管的連接示意圖，如果讓該數碼管顯示“0”，那你需要在GRID1，GRID2，

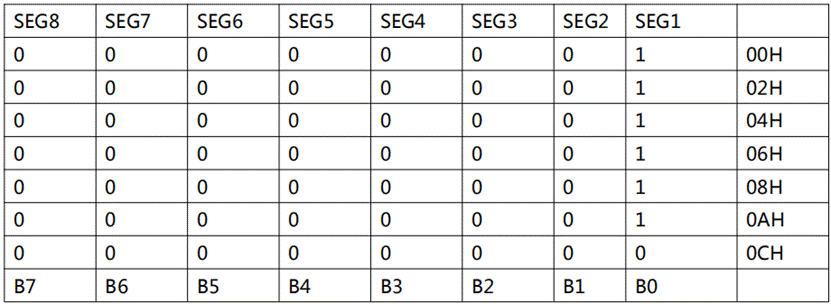

GRID3，GRID4，GRID5，GRID6為低電平的時候讓SEG1為高電平，在GRID7為低電平的時候讓SEG1為低電平。要向地址單元00H，02H，04H，06H，08H，0AH里面分別寫數據01H，其余的地址單元全部寫數據00H。

▲注意：SEG1-16為P管開漏輸出，GRID1-8為N管開漏輸出，在使用時候，SEG1-16只能接LED的陽極，GRID只能接LED的陰極，不可反接。

九、應用時串行數據的傳輸：

9．1地址增加模式

使用地址自動加1模式，設置地址實際上是設置傳送的數據流存放的起始地址。起始地址命

令字發送完畢，“STB”不需要置高緊跟著傳數據，最多16BYTE，數據傳送完畢才將“STB”置高。

Command1:設置顯示模式

Command2:設置數據命令

Command3:設置顯示地址

Data1～ n:傳輸顯示數據至Command3地址和后面的地址內（最多16 bytes）

Command4:顯示控制命令

9．2固定地址模式

使用固定地址模式，設置地址其實際上是設置需要傳送的1BYTE數據存放的地址。地址發送完畢，“STB”不需要置高，緊跟著傳1BYTE數據，數據傳送完畢才將“STB”置高。然后重新設置第2個數據需要存放的地址，最多16BYTE數據傳送完畢，“STB”置高。

Command1:設置顯示模式

Command2:設置數據命令

Command3:設置顯示地址1

Data1:傳輸顯示數據1至Command3地址內

Command4:設置顯示地址2

Data2:傳輸顯示數據2至Command4地址內

Command5:顯示控制命令

9．3程序設計流程圖

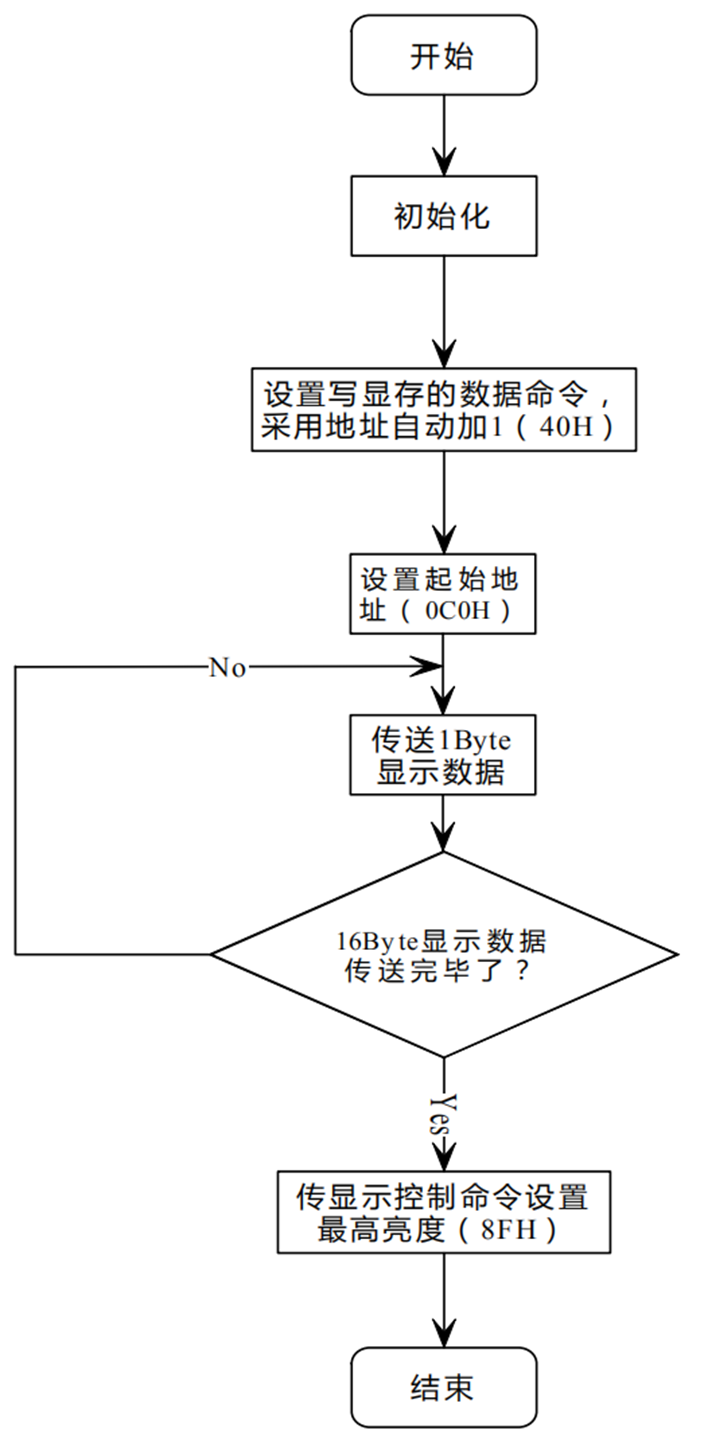

采用地址自動加1的程序設計流程圖：

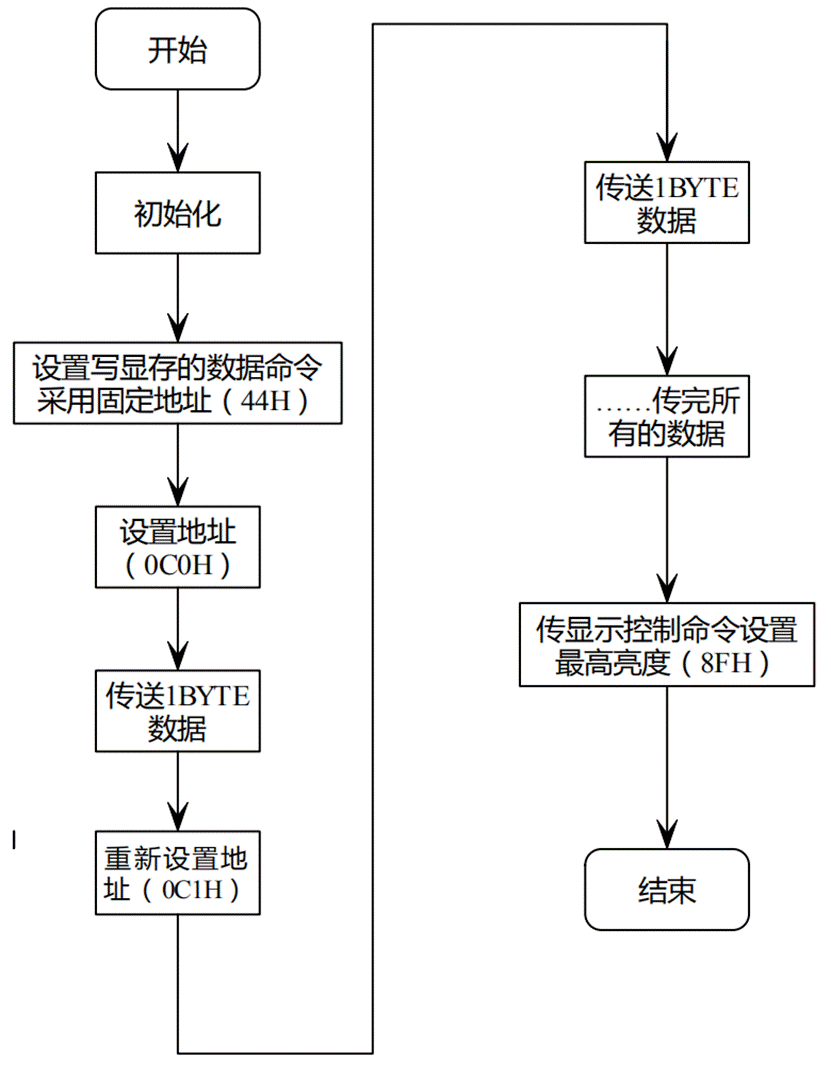

采用固定地址的程序設計流程圖：

十．應用電路：

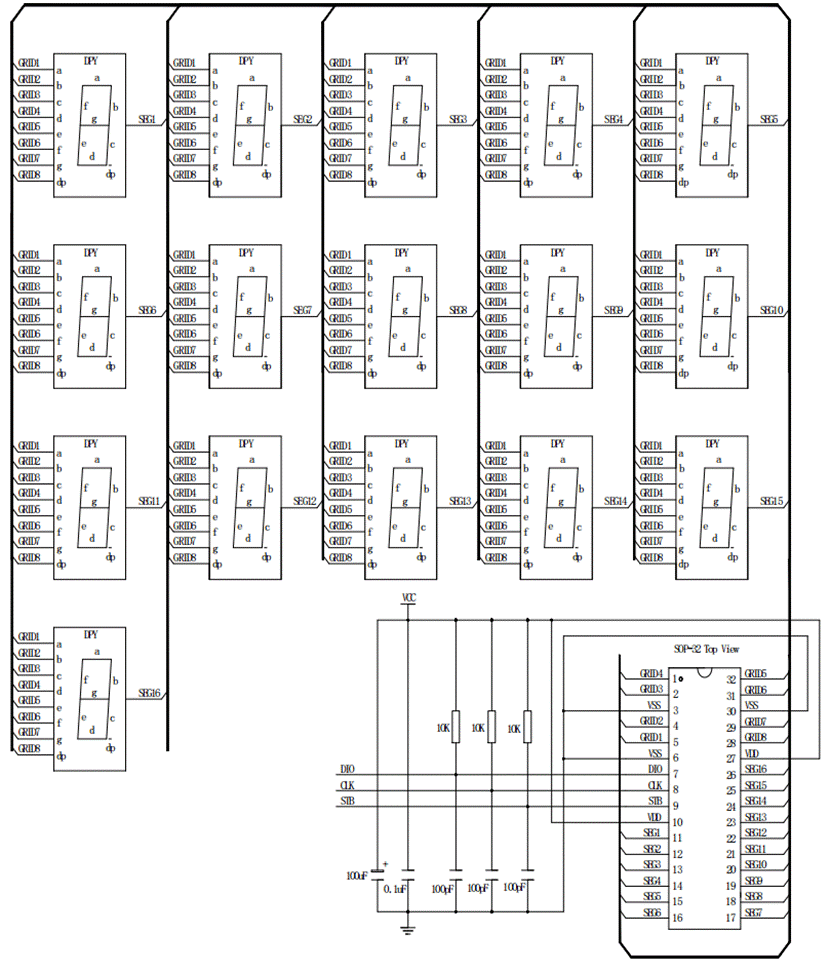

10．1 FZH192驅動共陽數碼屏硬件電路，如圖：

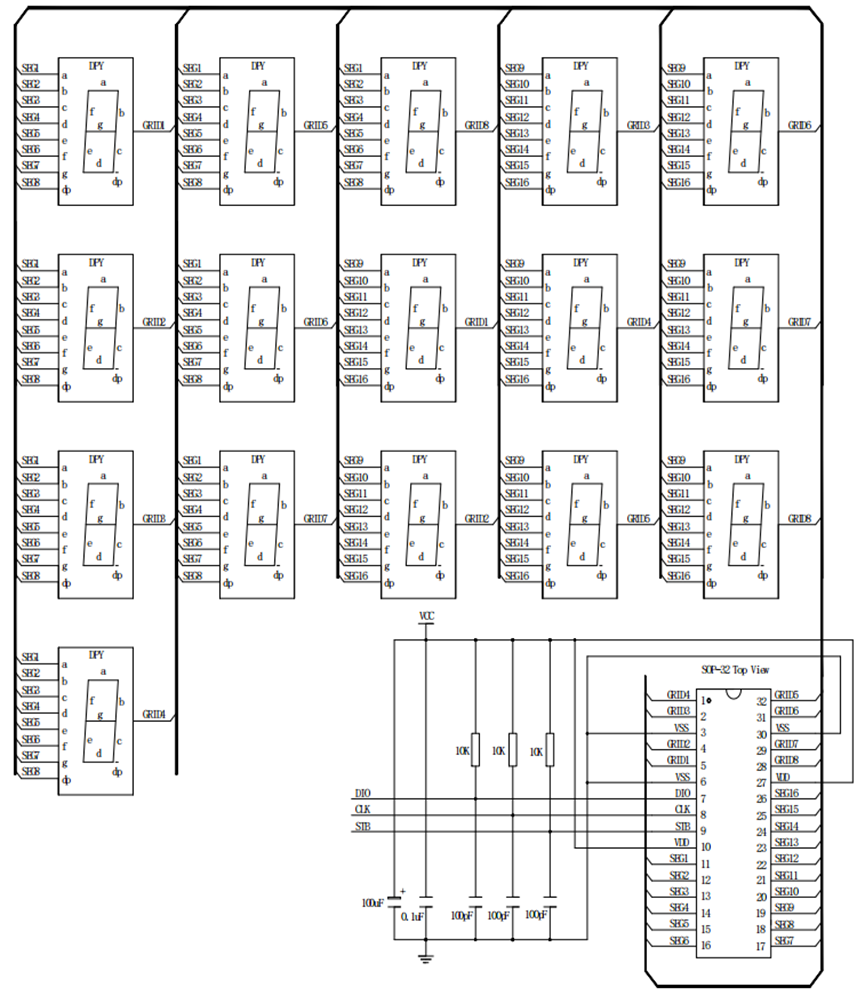

10．2 FZH192驅動共陰數碼屏硬件電路，如圖：

▲注意：

1、VDD、GND之間濾波電容在PCB板布線應盡量靠近FZH192芯片放置，加強濾波

效果。

2、連接在DIO、CLK、STB通訊口上三個100P電容可以降低對通訊口的干擾。

3、因藍光數碼管的導通壓降壓約為3V，因此FZH192供電應選用5V。

十一、電氣參數：

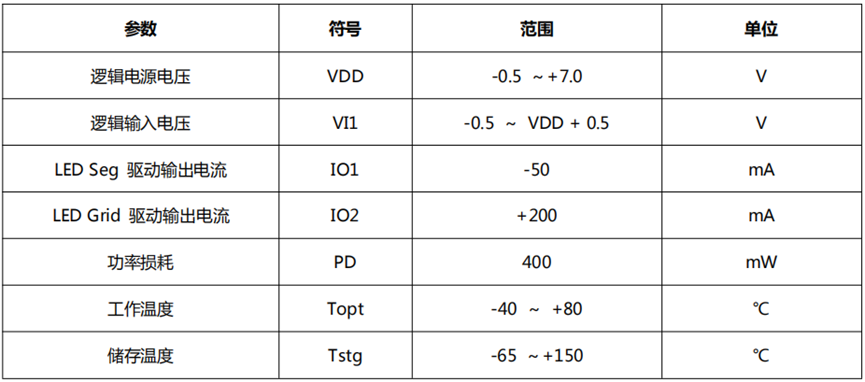

極限參數（Ta = 25℃, Vss = 0 V）

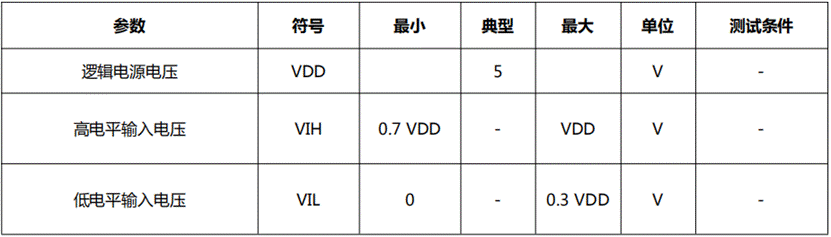

正常工作范圍（Ta = -20～ +70℃，Vss = 0 V）

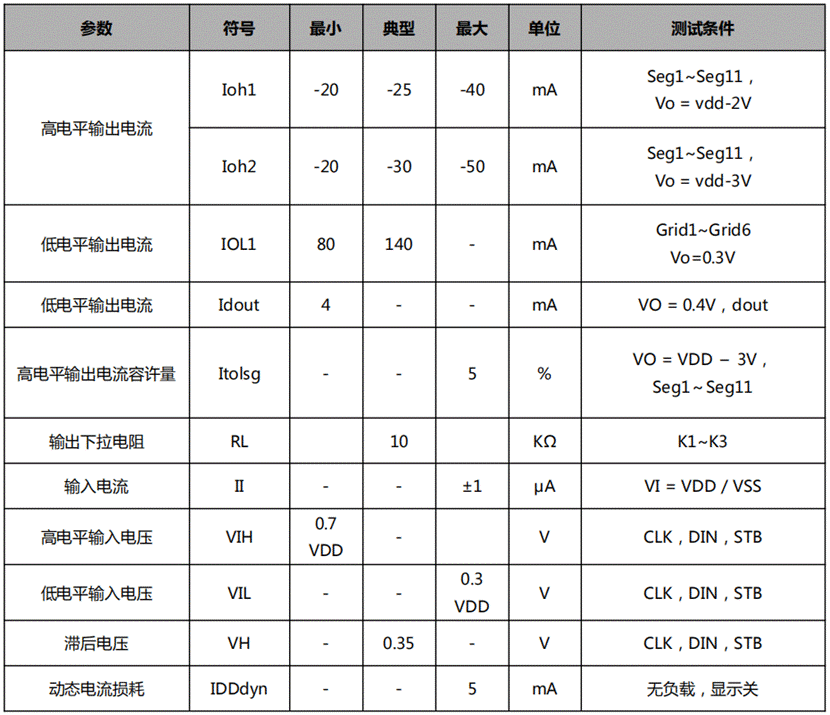

電氣特性（Ta = -20～ +70℃，VDD = 4.5～ 5.5 V， Vss = 0 V）

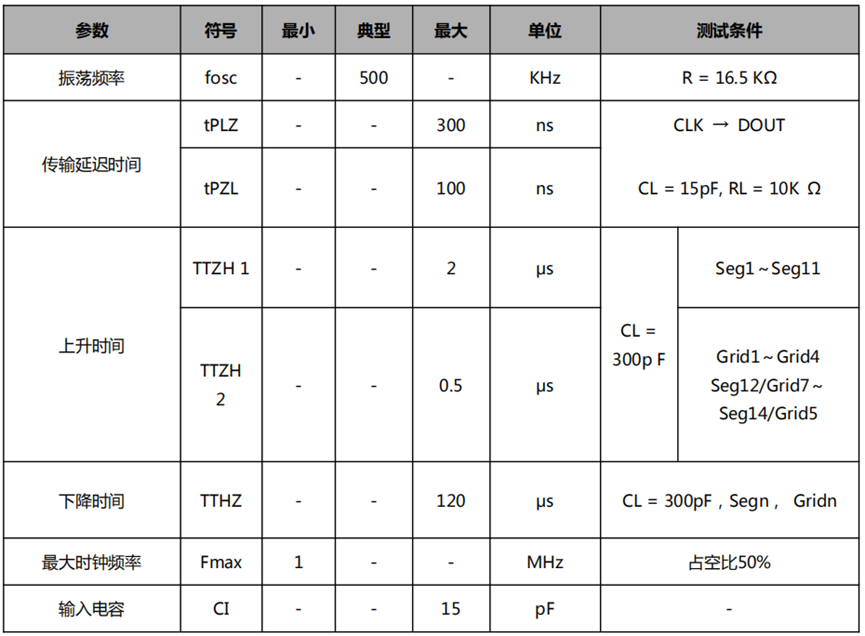

開關特性（Ta = -20～ +70℃，VDD = 4.5～ 5.5 V）

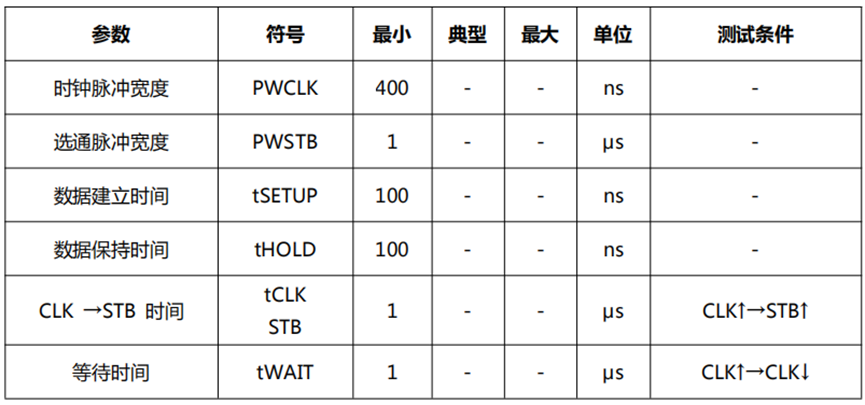

時序特性（Ta = -20～ +70℃，VDD = 4.5～ 5.5 V）

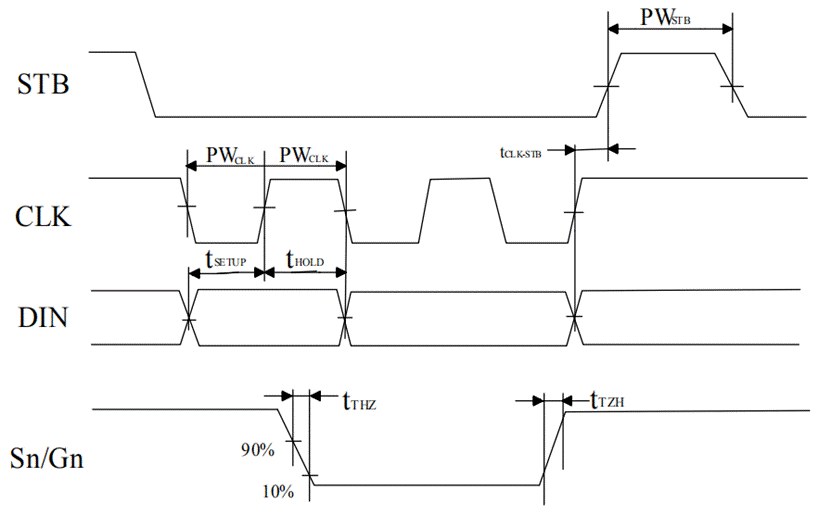

時序波形圖：

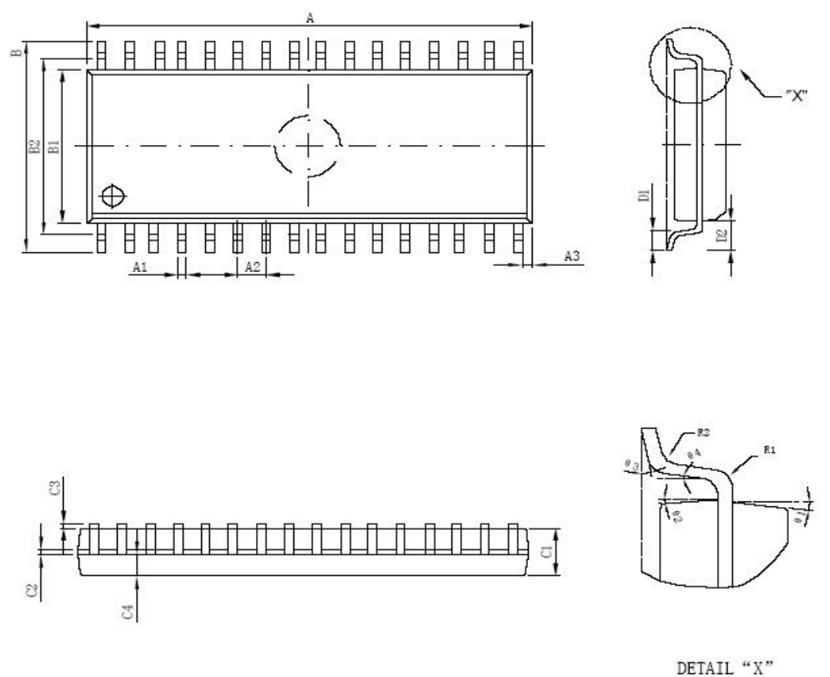

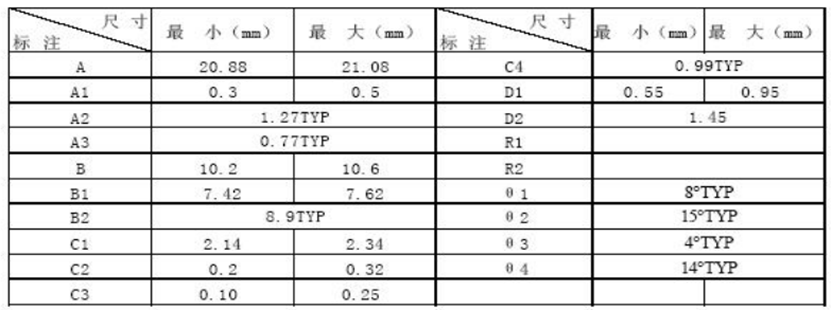

十二、封裝尺寸
