概述

FZH851是一款高速 CMOS器件，引腳兼容低 功耗肖特基 TTL（LSTTL）系列。

FZH851有三個地址數據輸入端（A0、A1、A2）和八個有效譯碼為低的輸出端（Y0-Y7—）；

FZH851有三個使能控制端（E1、E2、 E3）， 當E1、E2為低電平且 E3為高電平時，八個譯碼輸出端才有譯碼輸出，否則八個譯碼輸出端將全為高。

FZH851通常應用于單個三地址數據輸入八譯碼 輸出的譯碼器，也可根據使能信號特點用兩個

FZH851實現四地址數據輸入和16譯碼輸出的4-16譯 碼器，應用中未使用的使能端要處在譯碼有效輸出 使能電平狀態。

FZH851為LED顯示專用芯片，具有防燒 PMOS（FZH852)功能，內部集成定時器，當 A0在

50ms內沒有 0→1跳變，則關閉譯碼器。

特性

2采用 CMOS工藝

2低功耗

2防燒 PMOS（FZH852）功能

2供電電壓：VDD=3.0～5.0V

2封裝形式：SOP16

應用領域

2 LED顯示行選專用譯碼電路

注：本產品為 LED顯示行選專用譯碼電路，不能應用于靜態譯碼電路，譯碼器的輸入 A0必須為動態 信號，并且在 50ms內必須有 0→1的狀態出現，否 則內部譯碼電路處于關閉狀態，并關閉所有輸出 Pin

封裝信息

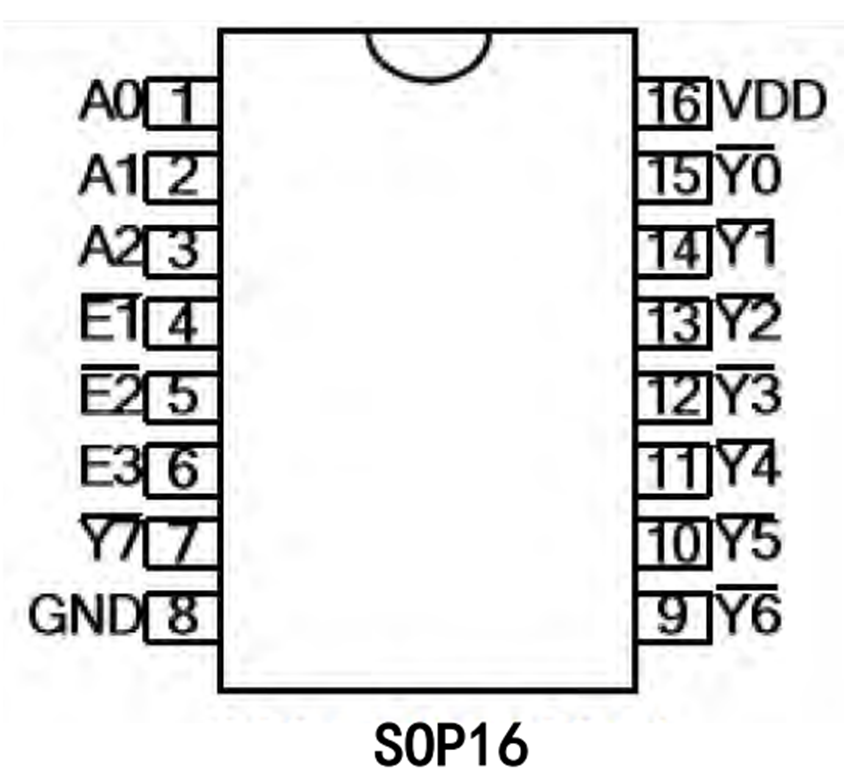

管腳定義

引腳說明

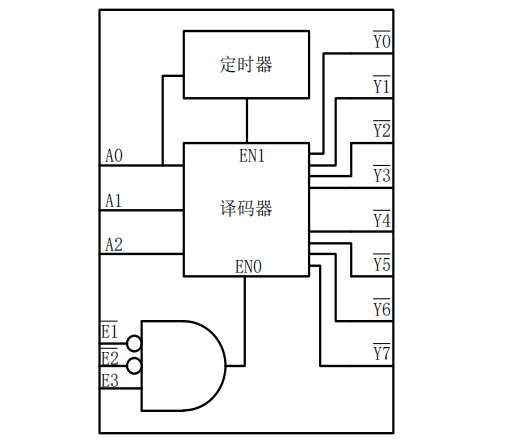

邏輯圖

真值表

電氣參數

極限參數（Ta =25℃）

正常工作范圍 (Ta=-40℃~85℃，如不另外說明)

直流特性

交流特性

時序圖

測試電路

封裝尺寸

(1) SOP16
