簡介

FZH816A （深圳市方中禾科技）是專為 LED全彩顯示屏應用設計的驅動芯片。FZH816A內建 16位位移緩存器可以將串行的輸入資料轉換成每個輸出通道的灰階像素。FZH816A的 16個恒流輸出通道所輸出的電流值不受輸出端負載電壓影響，提供一致并且恒定的輸出電流，不受 PCB板的影響，具有極佳的抗干擾性。FZH816A不僅可以由不同阻值的外接電阻來調整各輸出級的電流大小，而且還可以由軟件來調整的FZH816A通道電流增益從而控制 LED顯示屏亮度。FZH816A采用EPWM專利顯示技術，采用智能脈沖寬度調變功能，增強了低灰視覺效果。

FZH816A 可支持 1-32掃 LED掃描屏；通過技術創新可以有效解決低灰色塊、偏色、麻點、第一行偏暗、高對比耦合、跨版色 差等問題；透過實時錯誤偵測功能，F(xiàn)ZH816A不需增加額外的外部原件即可獨立偵測每個 LED是否為開路狀態；FZH816A新穎的消除十字架現象功能，解決了因 LED壞點造成的周遭燈點錯誤顯示問題。此外，F(xiàn)ZH816A內建的消隱/鉗位電路配合不同的配置位，可以大幅度增強消隱/鉗位的能力，有效解決了上下鬼影和文字鬼影現象；具有耦合優化增強功能，能極大改善跨版耦合、高對比、中對比耦合等各種顯示瑕疵；更有黑屏節能功能，降低黑屏?xí)r的功耗。

特性

?工作電壓：VDD=3.3V~5.5V

?恒流輸出范圍值：

在 5伏特操作電壓：0.5~25mA

在 4.2伏特操作電壓：0.5～18mA

在 3.3伏特操作電壓：0.5~10mA

?極為精確的電流輸出值：

通道間最大差異值：<±2.0％

芯片間最大差異值：<±2.0％

?內建 12位 SRAM內存支持 1~32 掃分時多任務掃描

? EPWM灰階控制技術提升低灰視覺效果

? 8位電流增益調整，12.5%~200%

?有效改善跨版耦合、高對比耦合問題

?恒流拐點 8檔可調

? LED故障排除：

消除 LED壞點造成的十字架現象

LED 開路偵測

?內建消隱，消隱增強

?快速輸出電流響應時間（OE）最小值：20ns@VDD=5V

? GCLK倍頻技術

?黑屏節能，降低黑屏功耗

?工作溫度范圍：Topr=-40～85℃

?高達 30MHz時鐘頻率

?封裝形式：SSOP-24(e=0.635mm)

管腳圖

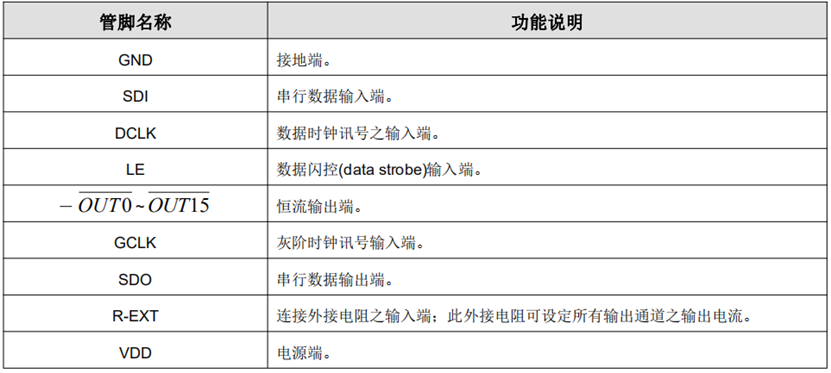

管腳功能描述

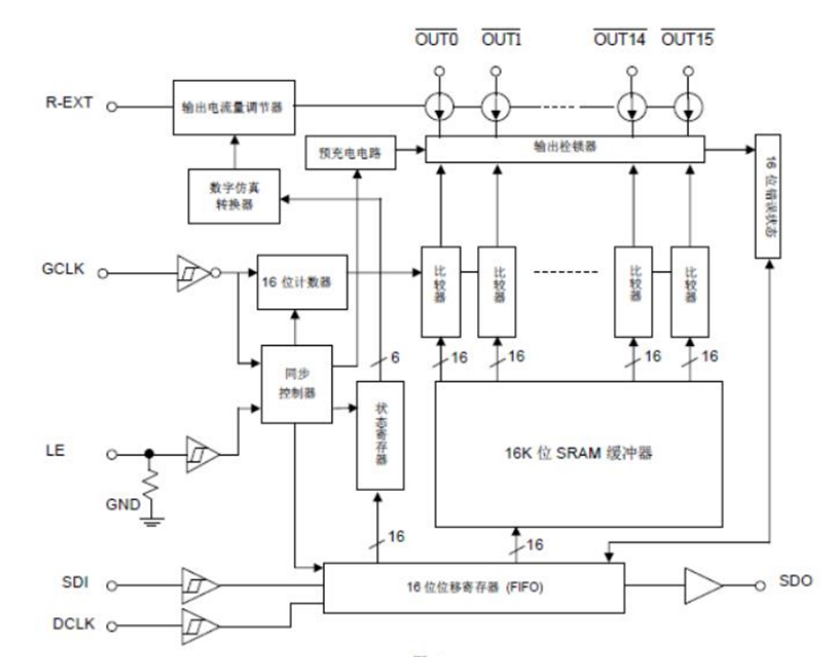

功能框圖

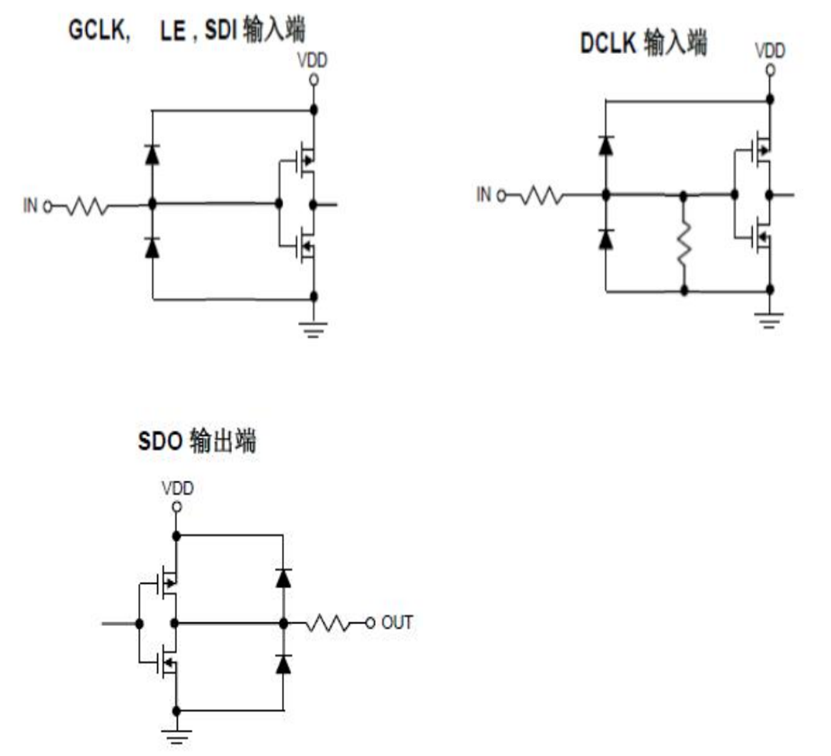

輸出輸入等效電路

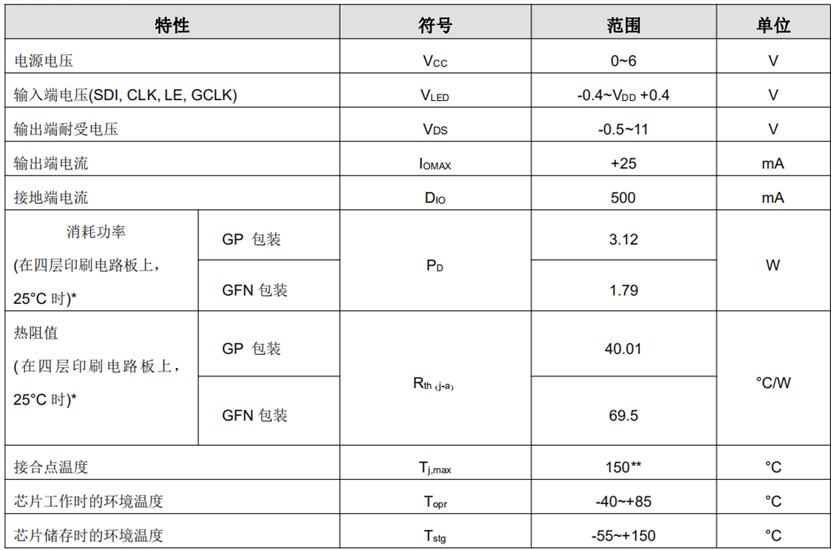

最大限定范圍

*模擬時，PCB尺寸為 76.2mm

*114.3mm。請參考 JEDEC JESD51規范。

**越接近此最大范圍值操作，芯片的壽命越短、可靠度越低；超過此最大限定范圍工作時，將會影響芯片運作并造成 毀損，因此建議的芯片工作時的接合點溫度在 125°C以內。

注:散熱表現與散熱片尺寸、PCB 厚度與層數息息相關。實測的熱阻值會與模擬值不相同，使用者可選擇適當?shù)姆庋b 與 PCB布局，以達到理想的散熱表現。

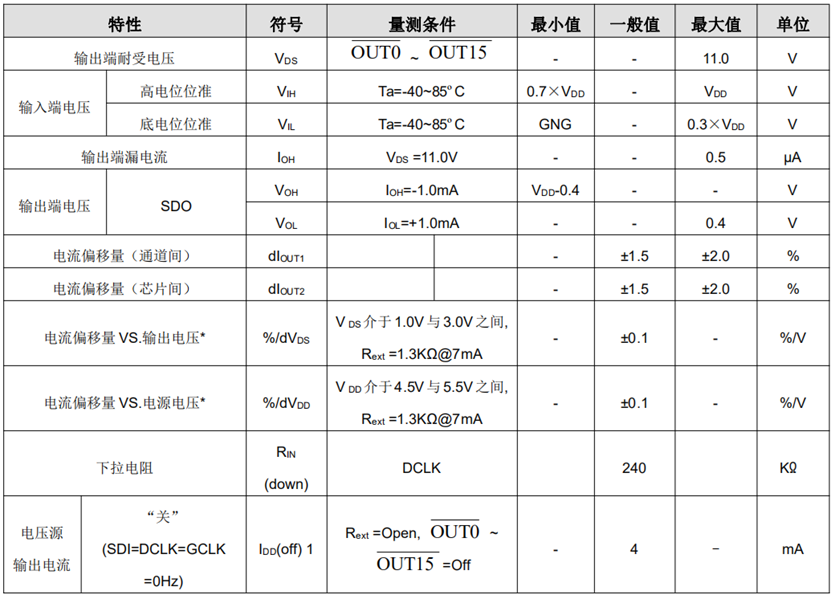

直流特性（VDD=5.0V，Ta=25℃） 所有測試條件皆為電流增益調整設置為默認值

*一個通道開啟時所有測試條件皆為電流增益調整設置為默認值

*一個通道開啟時

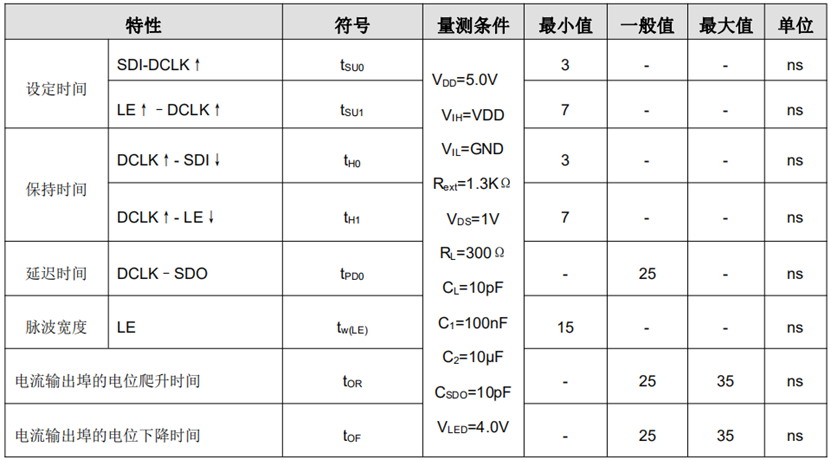

動態特性（T = 25℃，VDD = 5.0V）

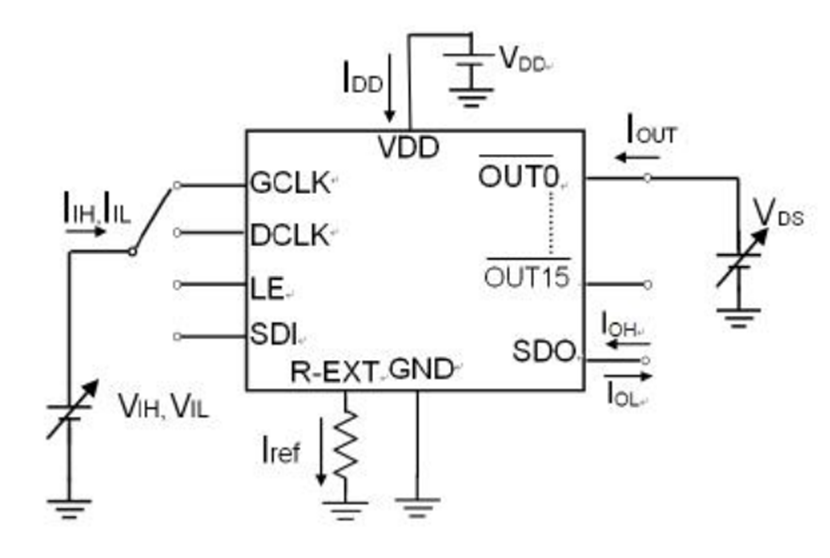

直流特性的測試電路

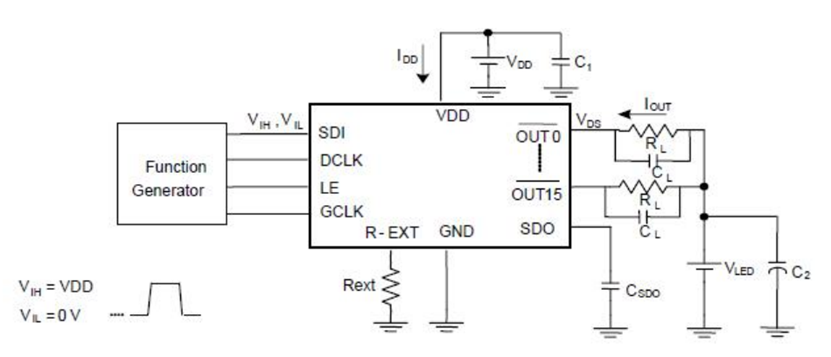

動態特性的測試電路

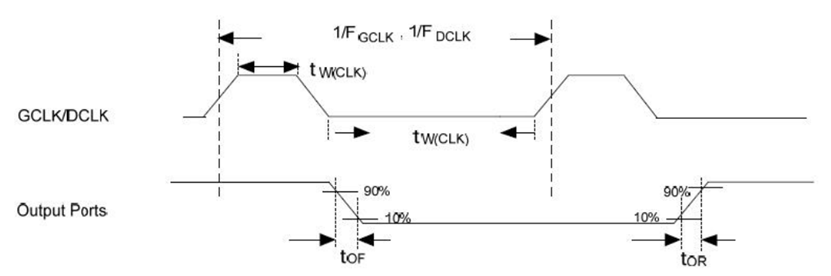

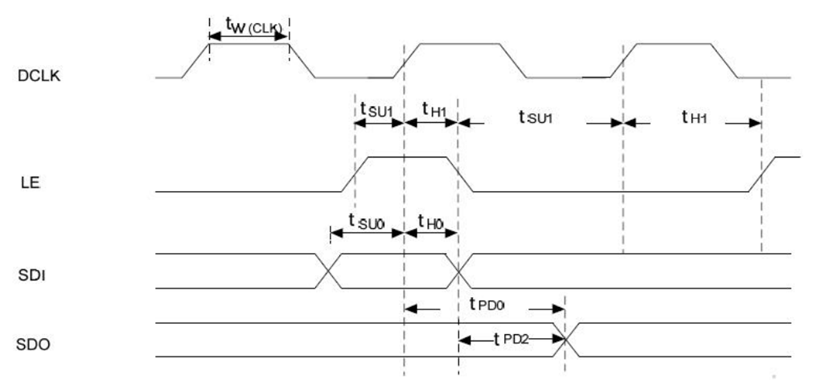

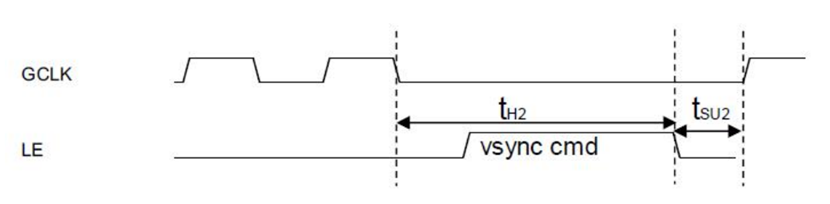

時序的波形圖

操作原理

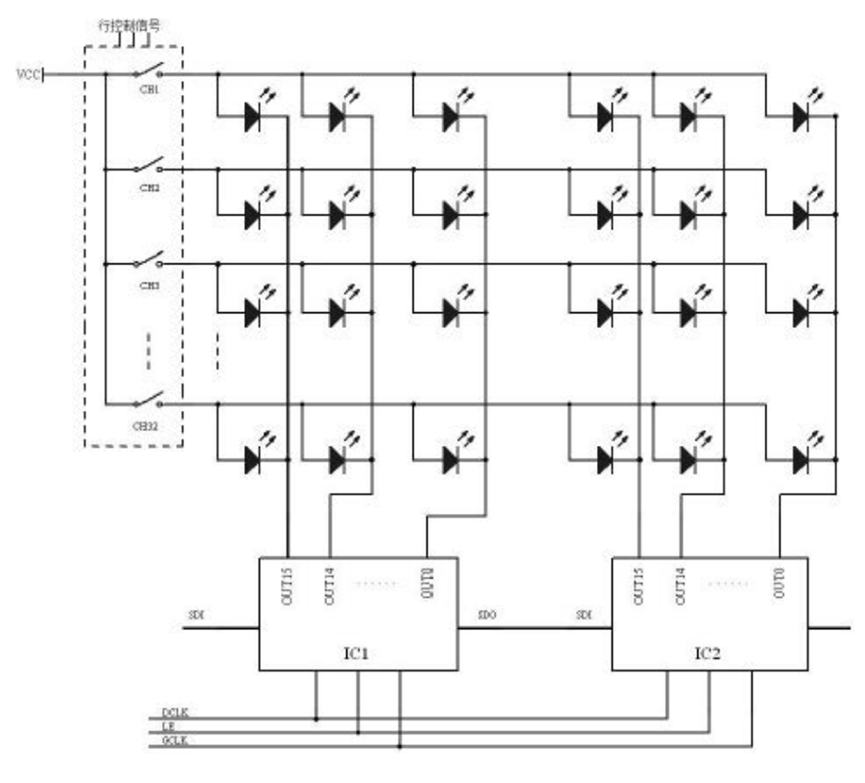

下圖顯示掃描行數為 32行掃描屏所建議的應用架構圖。由 LE與 DCLK組成的指令，可透過 SDI與 SDO腳位來傳送灰階數據。16個輸出通道( OUT0~ OUT15)會在不同時間點傳遞 PWM數據給每個掃描行數，因此必須具備時間多任務操作的開關給每行之掃描。

掃描屏應用架構

應用信息

FZH816A采用精確的電流控制技術，可以做到通道與通道間，甚至芯片與芯片間的電流，差異極小。

1、 通道間的最大電流差異小于±2.0%，而芯片間的最大電流差異小于±2.0%。

2、 具有不受負載端電壓影響的電流輸出特性，建議芯片維持恒定輸出電流的最低通道電壓（Vout_min）參考值如下，Vout_min= VDS+Iout*10,其中，VDS為芯片內部參數，可通過寄存器配置，典型值為 0.29V，故芯片的恒流拐點為 0.30V@Iout=10mA。

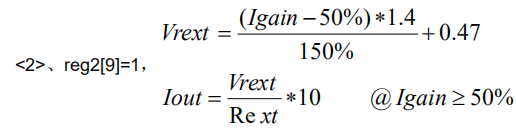

輸出電流 IOUT，藉由外接一個電阻 Rext，配合寄存器調節 VREXT電壓來設定輸出電流。

Vrext表示 Rext端口的電壓值，可由芯片內部的寄存器配置電壓值（建議配置的 VREXT電壓不低于 0.3V）Rext 是指外接至 R-EXT端的電阻值，Igain代表電流增益取值范圍為 12.5%-200%。

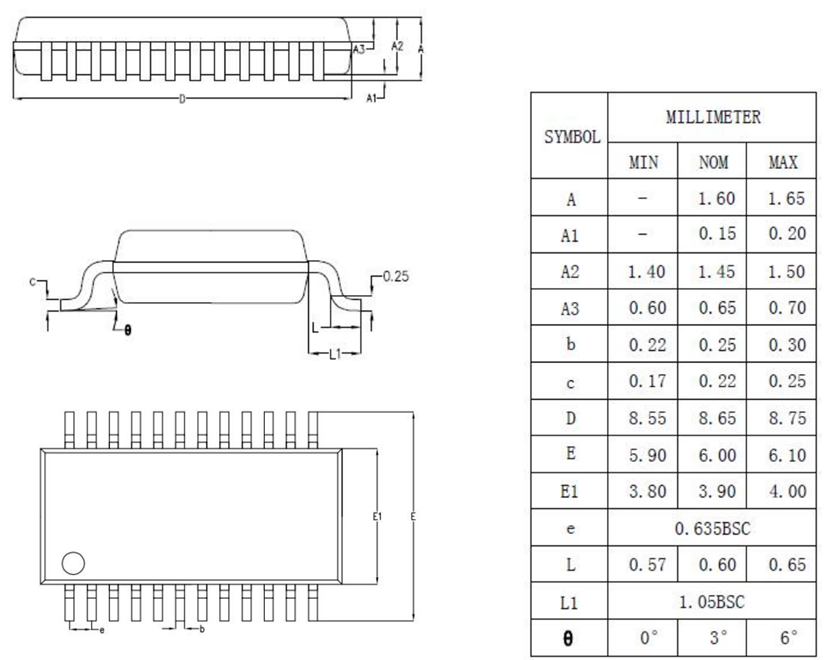

封裝信息

SSOP24（0.635）
