?一、 概述

這種八線收發器設計用于異步雙向數據總線通信，這種控制功能的實現最大限度地減少了外部時間的要求。該器 件允許數據從 A總線傳輸?shù)?B總線或從 B總線傳到 A總線，這種數據傳輸?shù)姆较蛉Q于 DIR腳的電平。輸出使能 腳(/OE)的輸入能有效的將數據總線隔離。

FZH501A （深圳市方中禾科技）的工作溫度范圍為–40℃到 85℃。

二、 特點

?采用 COMS工藝

?寬電壓工作范圍：3.0V~5.0V

?雙向三態輸出

?八線雙向收發器

?采用的封裝形:SOP-20、TSSOP-20、QFN20(4X4)

三、 產品應用

?全彩 LED顯示屏模組；LED顯示屏控制卡。

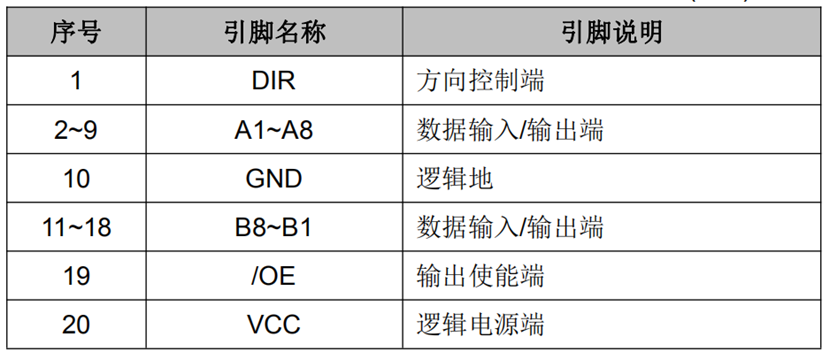

四、 引腳圖及引腳說明

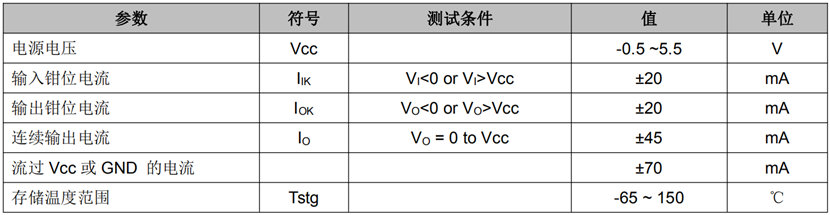

五、絕對最大額定值

六、邏輯部分

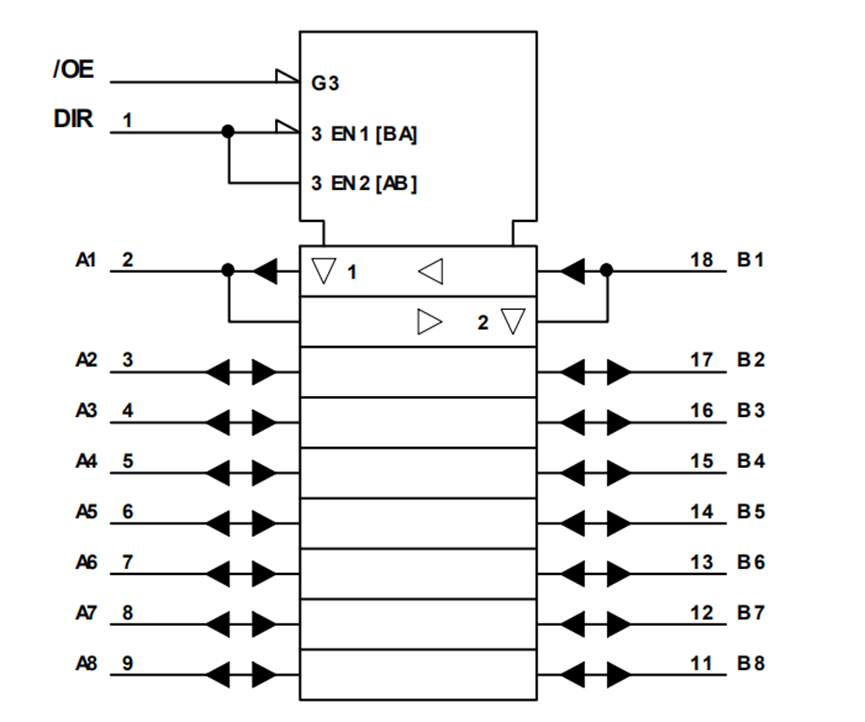

?邏輯符號

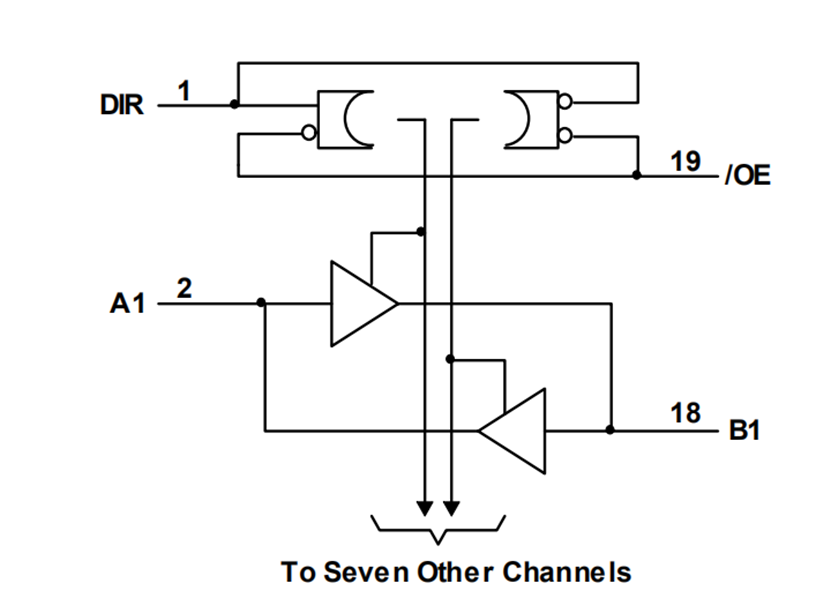

?邏輯圖（正邏輯）

七、交流特性（VDD=5V Tamb=25℃）

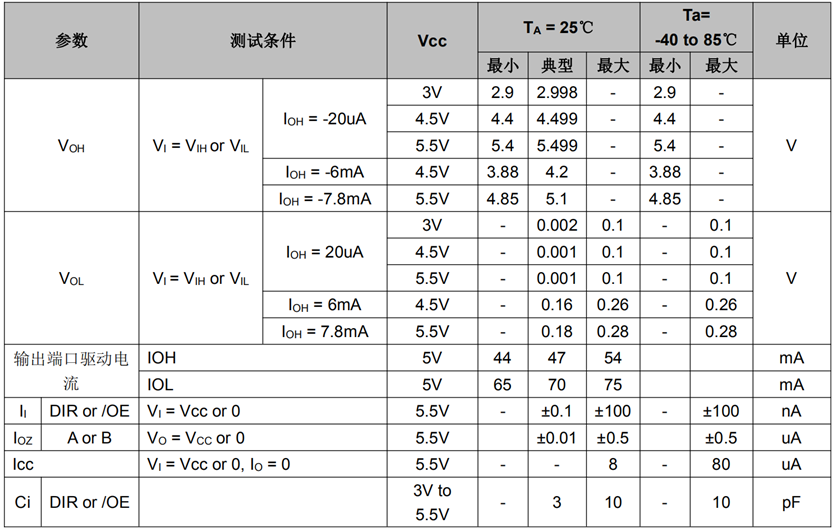

八、電氣特性

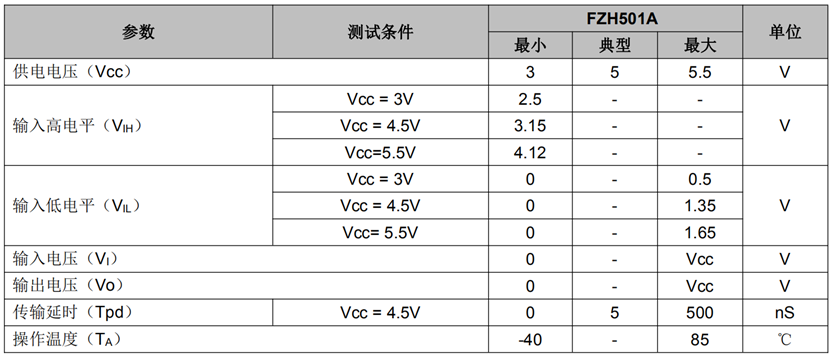

操作特性（TA=25℃）

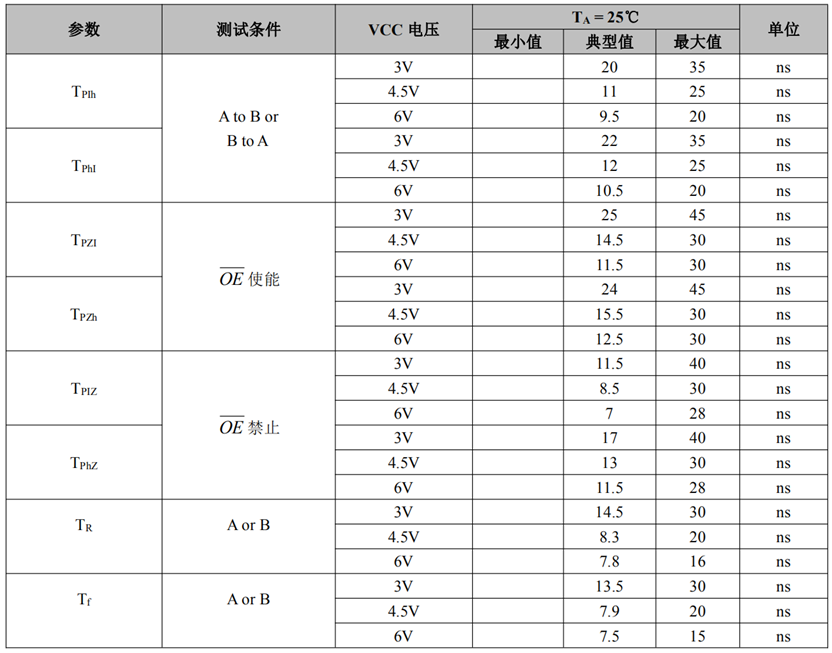

九、 開關特性（CL=50pF，除非另有說明。）

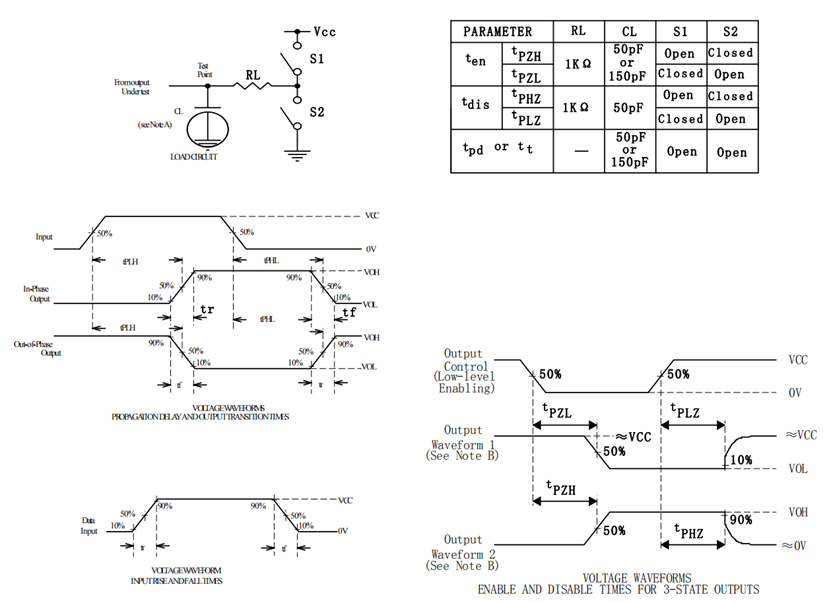

十、 參數測量信息

注：

1、CL包括探針和測試夾電容。

2、波形 1是內部輸出為低電平時的數據輸出，除非輸出使能控制端禁止輸出。

波形 2是內部輸出為高電平時的數據輸出，除非輸出使能控制端禁止輸出。

3、波形之間的相位關系是被任意選擇的，所有輸入脈沖是由具有以下特點的信號發生器提供 ： PRR≤1MHz, ZO=50Ω, tr=4ns, tf=4ns.

4、每一次輸入數據的改變測量一次輸出。

十一、封裝信息

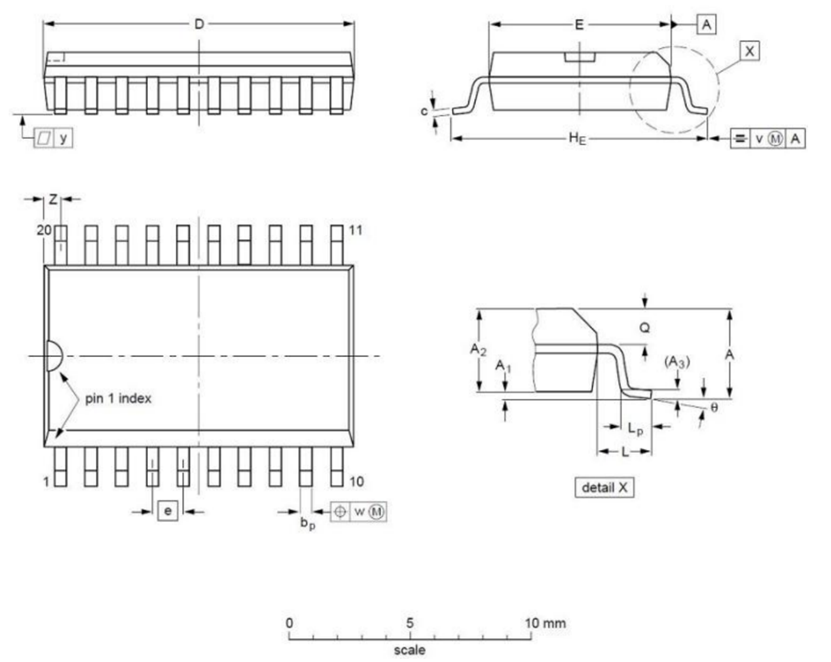

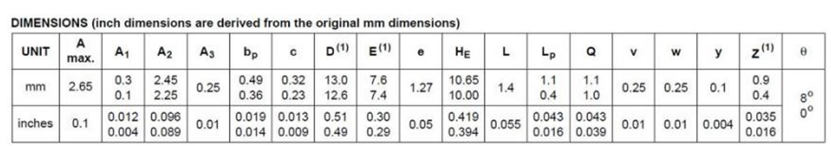

SOP-20

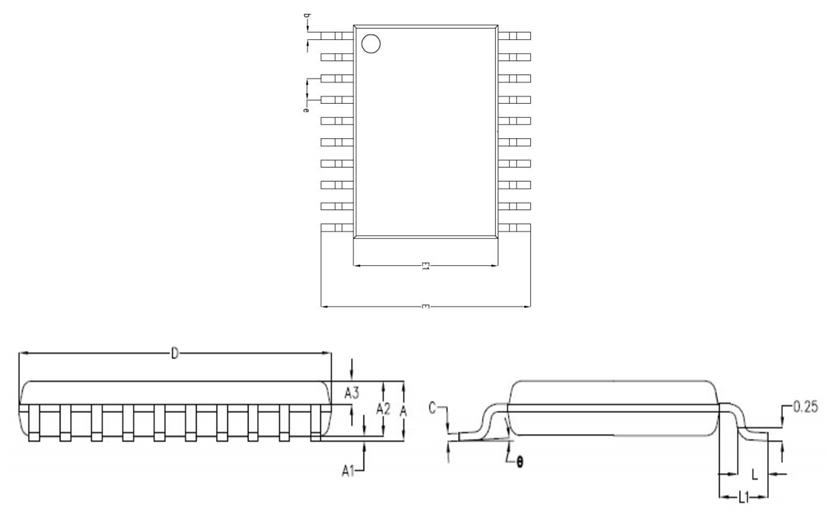

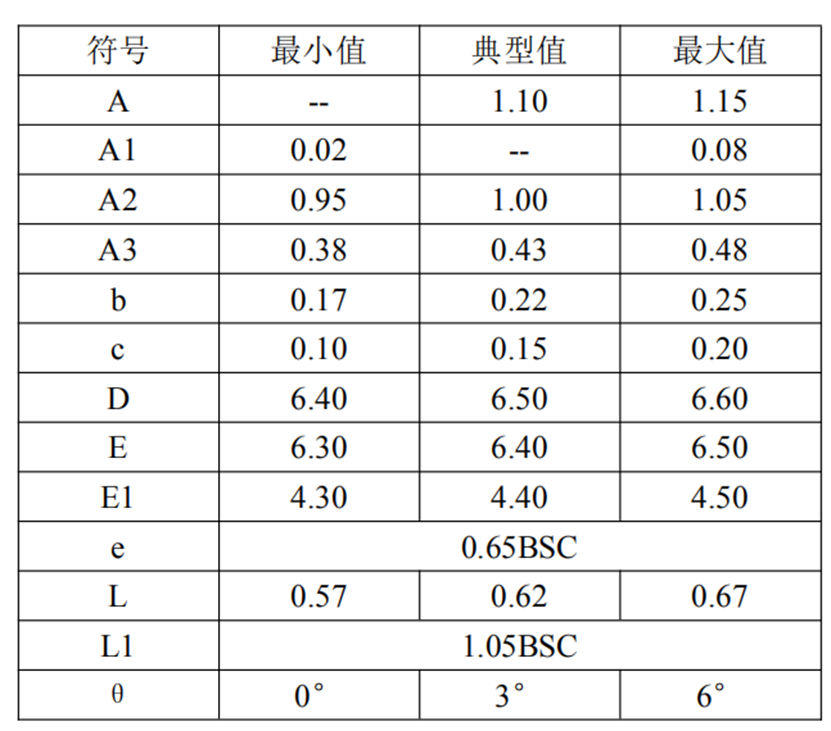

TSSOP-20

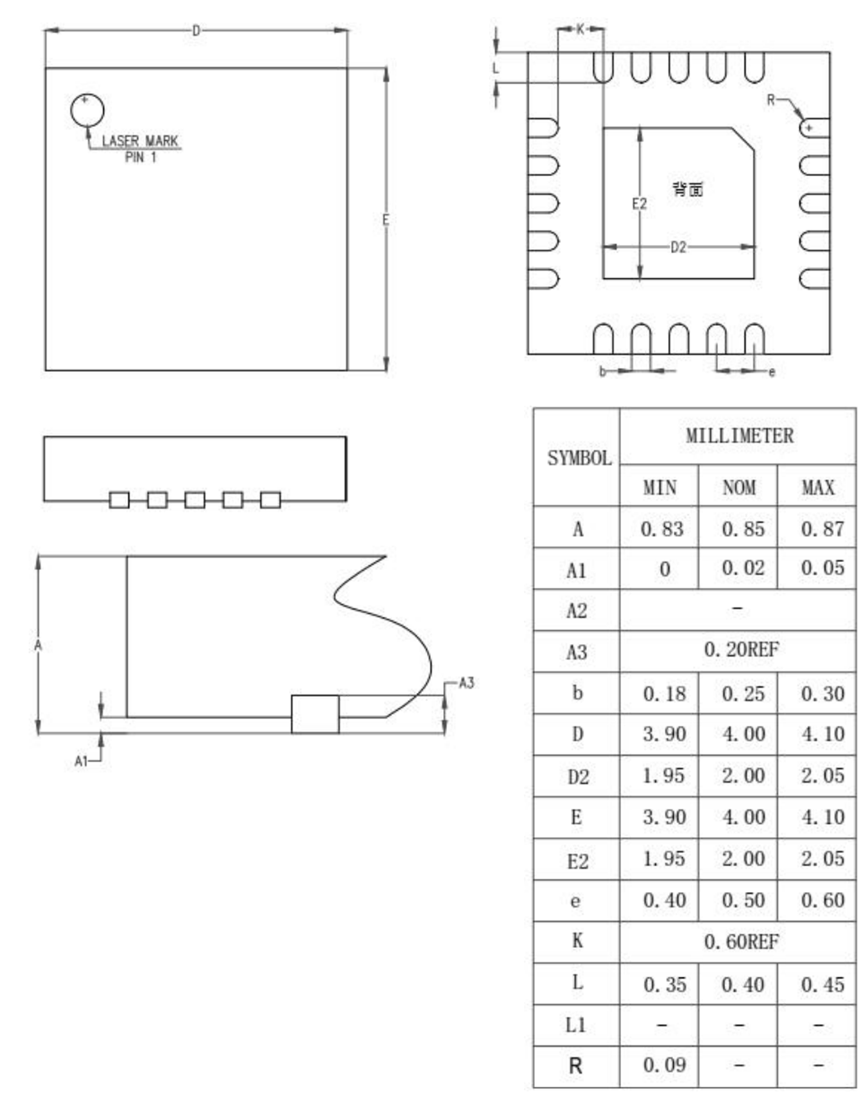

QFN-20(4.0*4.0)
