?特性描述

FZH16（深圳市方中禾科技） 是固定花樣 6通道LED流星雨顯示效果驅動IC。本產品內部自帶振蕩器，PWM輸出進行灰度 漸變。上電復位后，輸出PWM波形，進行 6通道的LED依次循環控制，實現流星、水滴效果。芯片內部自帶 5.5V穩壓管。外圍器件簡潔、設計簡單，適合裝飾彩燈。本產品性能優良，質量可靠。

功能特點

?采用CMOS工藝

? VDD端內置 5.5V穩壓管

? 6個通道輸出端口

? PWM灰度調節

?內置振蕩器，上電復位后芯片自動輸出PWM

?封裝形式：SOP8

應用領域

戶內、戶外LED流星、水滴效果裝飾

內部結構框圖

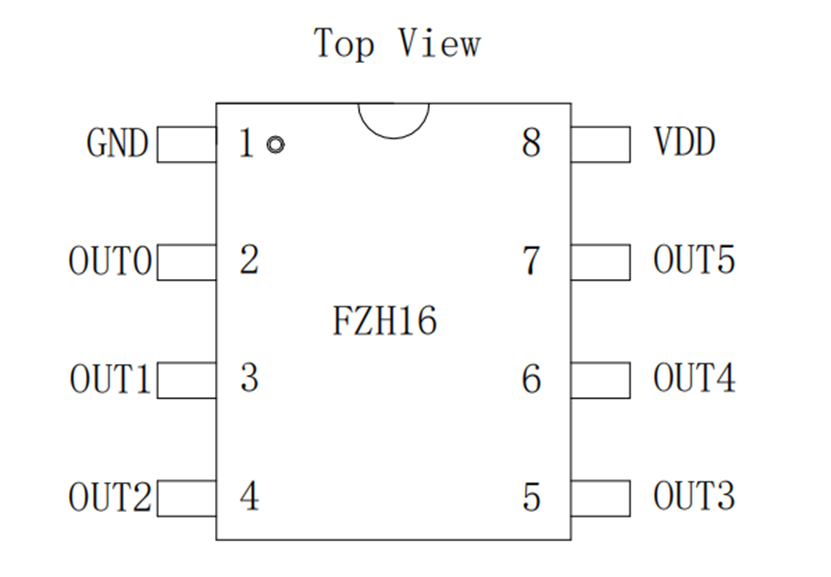

管腳排列

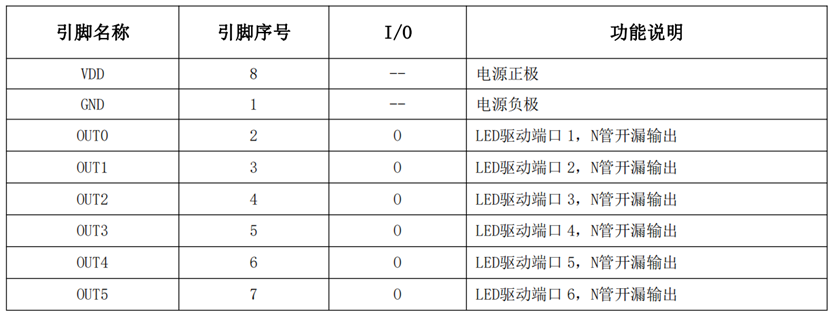

管腳功能

集成電路系靜電敏感器件，在干燥季節或者干燥環境使用容易產生大量靜電，靜電放電可能

會損壞集成電路，建議采取一切適當?shù)募呻娐奉A(yù)防處理措施，不正當?shù)牟僮骱附樱赡軙斐?ESD損壞或者性能下降，芯片無法正常工作。

工作條件

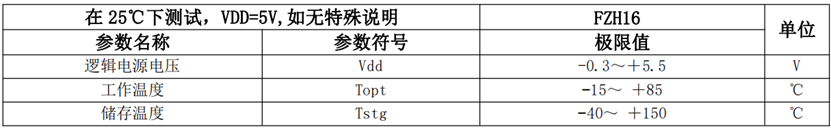

1、 極限工作條件

(1)芯片長時間工作在上述極限參數條件下，可能造成器件可靠性降低或永久性損壞，不建議實際使 用時任何一項參數達到或超過這些極限值。

(2)所有電壓值均相對于系統地測試。

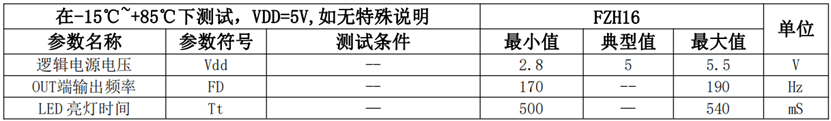

2、推薦工作條件

應用信息

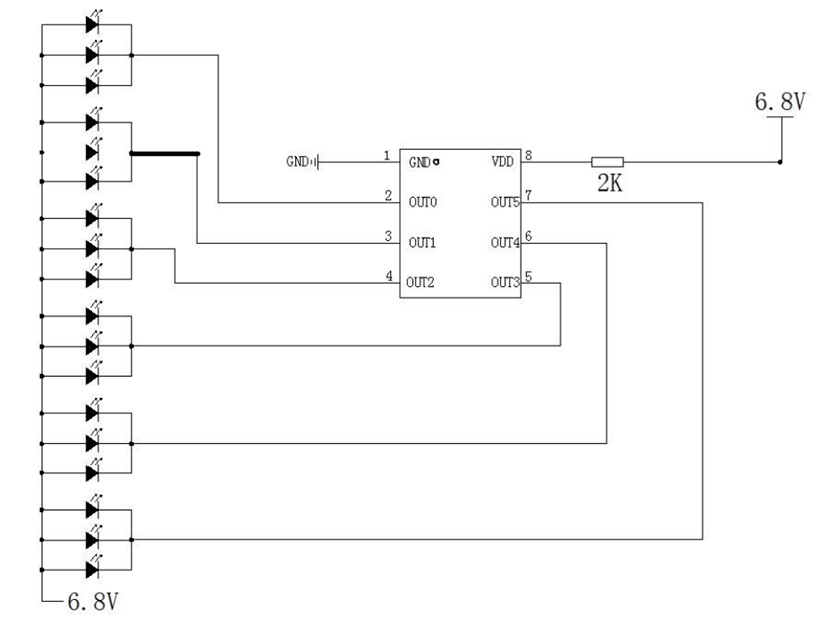

1、應用圖 1：

注：如上圖，上電后LED從OUT0 口開始亮，每個端口根據需求通?？山?1～４顆壓降大于 3V的LED。

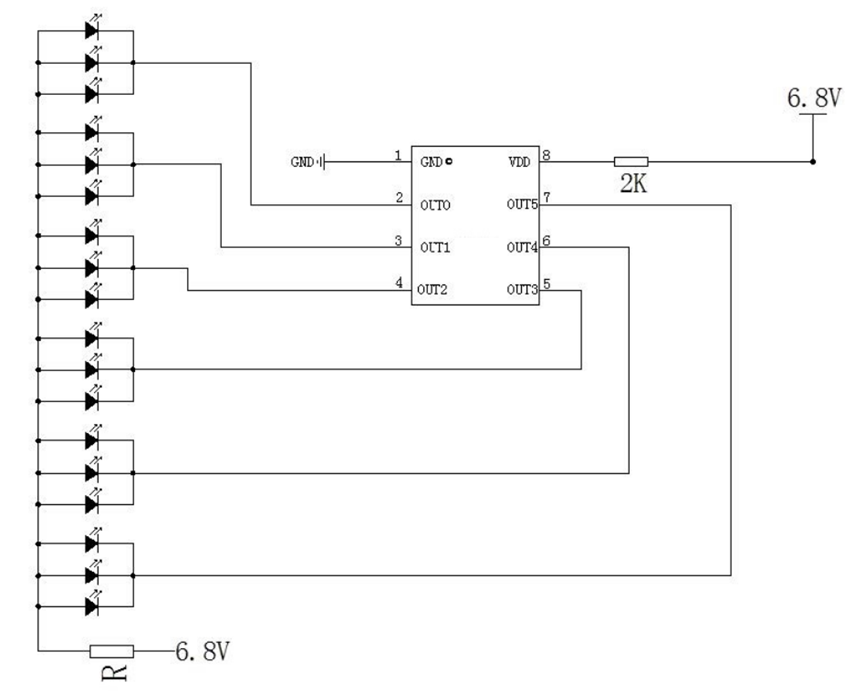

2、應用圖 2：

注：如上圖，如果串聯的LED總壓降小于 3V，比如只有 1個紅色LED，注意加限流電阻R(建議使用 2Ω)保護LED及芯片。

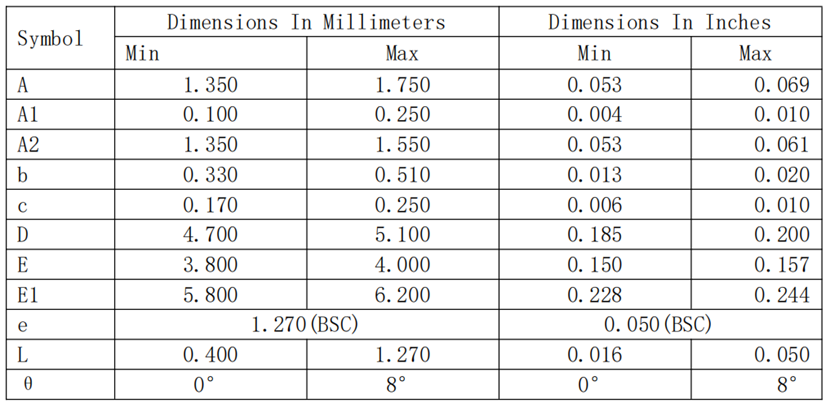

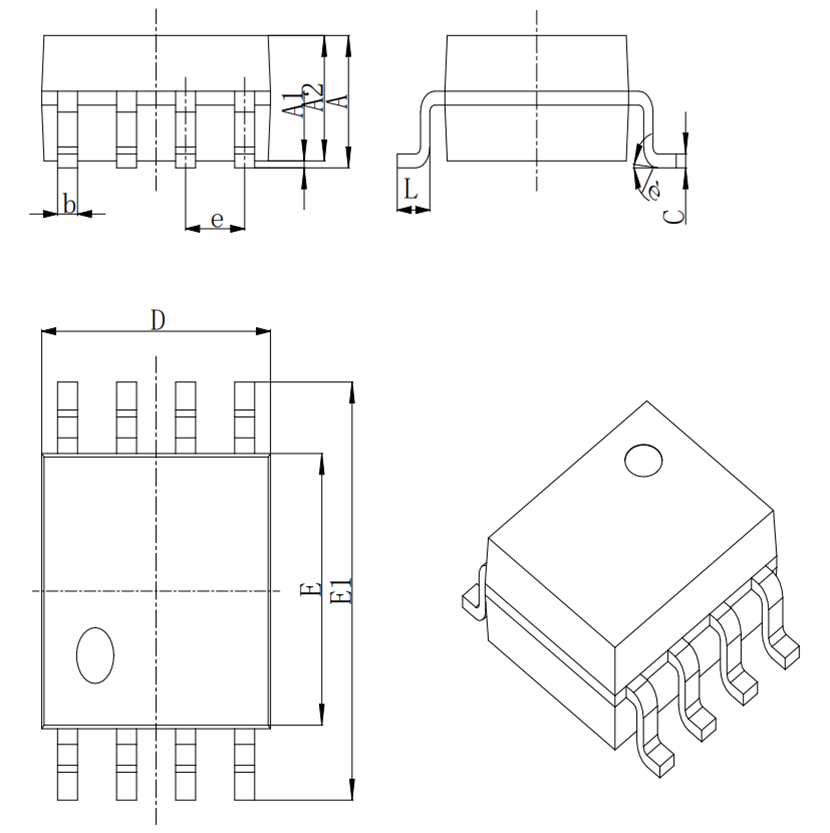

封裝示意圖：SOP8
