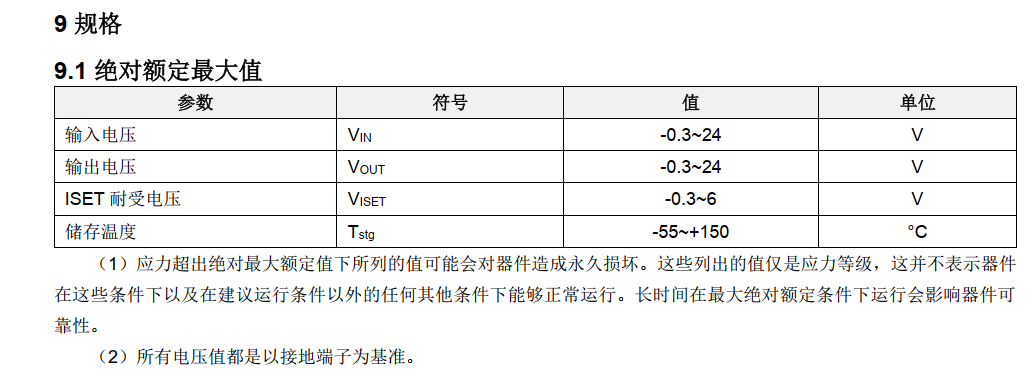

18V/1A低功耗可調電流限制負載開關電源參數與使用極限
概述：
PC1502TER是一款電流限可調的負載開關，適用于12V輸入電源，支持高達1A的輸出電流。PC1502TER具有輸出短路保護、熱保護和輸入欠壓鎖定、輸入過壓保護功能，確保了可靠性。PC1502TER采用SOT23-6封裝形式，可提供緊湊的解決方案，且外部組件極少。
特征：
? 低功耗：靜態電流 125uA
? 寬輸入電壓范圍： 5-18V
? 可調電流限：支持最大輸出 1A電流
? 輸入過壓保護： 22.5V
? 打嗝模式的過流保護
? 打嗝模式的短路保護
? 熱關斷

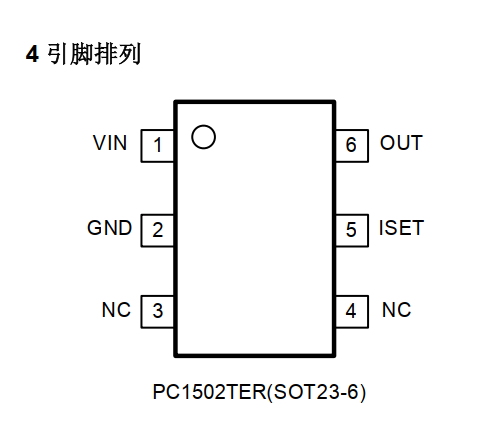

? SOT23-6封裝
應用領域：
? 智能電表
? 12V電源接口
? 便攜式電池供電設備
? IP攝像頭
