在電子系統中，連接器雖然無處不在，但與那些決定系統重要功能的核心元器件相比，很多時候它們更像是默默無聞的“小透明”，很少被特別提及。不過，在一些特定的嚴苛環境的應用中，比如航空、航天、無人機、醫療、戶外作業等，連接器的重要性往往會凸顯出來，因為它們互連的可靠性和穩定性會成為電子系統能否安全、可靠運行的關鍵所在。

這時，如何為嚴苛環境應用選擇“靠譜”的連接器，就成為了一個充滿挑戰性的工作。由此，也催生出了為應對這一需求而專門優化的“高可靠性連接器”。

如何打造高可靠性連接器？

所謂高可靠性連接器，是指采用特殊的優化設計和提升可靠性的舉措，以確保連接器在嚴苛的環境中不會失效，穩定而長效地運行。在涉及設備和操作人員安全的場景下，這種高可靠性會顯得更為重要。

這就要求在打造高可靠性連接器時，需要考慮振動和沖擊、工作溫度、物理撞擊、插拔壽命、電纜應力釋放、釋氣率等關鍵因素。下面我們就來一一解析。

1振動和沖擊

不論是持續不斷的振動，還是突發性的沖擊，都是嚴苛環境下經常會發生的外部影響，也是造成連接器電氣連接不連續或失效的主要誘因之一。

為了有效抵御振動和沖擊的影響，高可靠性的觸點設計是關鍵一環，通常的做法是增加連接器觸點簧片數量，形成一個360°環形接觸區域，更大限度地增加接觸面積，并確保無論振動發生在哪個方向，至少有一個簧片能保持電氣連接。

2工作溫度

嚴苛環境應用難免會面對極端溫度的考驗，普通商用連接器工作溫度范圍 （通常在-25℃至+85℃）顯然滿足不了要求，這時就需要溫度范圍寬至-55℃/-65℃到+125℃/+175℃的高可靠連接器來應對挑戰。

而應對這種極端溫度的挑戰，需要特殊材料的支撐，例如在觸點上采用更高級別的磷青銅或鈹銅材料，塑料外殼材料也需要確保在高低溫下不開裂或變形。

3物理撞擊

這與上文提到的“沖擊”引發的電氣連接中斷有所不同，物理撞擊主要是指對連接器本身機械結構造成的損害，包括外力的碰撞，或者是插配、維修時的誤操作（如錯誤地強行插接）對連接器的損壞。

為了避免這些風險，高可靠性連接器在設計時會特別考慮材料與結構的穩固性、增加鎖定裝置，以及采用極化、鍵控等防誤配的措施。

4插拔壽命

高可靠性連接器通常需要達到500次或1,000次的插拔次數，這要求其觸點有更出色的“耐磨性”，以確保生命周期內都能提供出色的電氣連接特性。這需要在觸點材料和鍍層等方面做精心地考慮。

5應力釋放

在電纜連接中，連接器會承受更多的壓力和應力，這主要來自于用戶拉扯電纜、連接器附近其他區域的彎曲和形變，以及振動下電纜重量對連接器的牽拉，它們都會導致連接性能的下降甚至失效。

應力釋放的辦法包括采用鎖緊螺絲或卡扣鎖、使用電纜夾以及在外殼上增加尾蓋等應力消除裝置，或者是通過灌封、注塑等工藝對電纜進行固定。這些都是高可靠性連接器優化時的技術選項。

6釋氣率

所有材料都會吸附、溶解一些氣體，在特定的條件下這些氣體會被釋放出來，釋氣率就是指材料在特定環境中（比如真空或高溫條件下）釋放氣體的速率，是評估材料在高潔凈度、真空或密閉環境中適用性的關鍵指標，因為材料釋放的氣體會對設備性能產生不利影響。為了滿足此類應用場景（如太空）所需，就要在連接器設計時特別考慮采用具有低釋氣率的材料，并滿足相應的行業標準。

值得注意的是，想要打造出一款理想的高可靠性連接器，除了上述要素需要考慮之外，還需要考慮連接器的小型化、輕量化以及成本控制等要求，而這些往往與一部分高可靠性設計理念“相互矛盾”。這些現實的因素進一步讓這項開發充滿挑戰，不僅需要專業的積累更要創新的思路。

然而，對于有實力的廠商而言，挑戰亦是機遇。Harwin公司在高可靠性連接器領域深耕多年，針對各個行業、多樣化的應用場景，開發出了品類豐富的解決方案。下面我們就以Harwin的三款明星產品為例，詳細解讀它們的優勢特性，以及可以為哪些高可靠性應用賦能。

Datamate連接器高可靠互連的多面手

Datamate連接器系列是Harwin高可靠產品家族中的經典款，也是在各種嚴苛環境中“久經考驗”的實力選手。

2mm間距的Datamate連接器采用Harwin的高可靠性四指鈹銅觸點技術，確保其即使在極其惡劣的條件下，也能實現連接的完整性，不會丟失數據。這些連接器具有100G抗沖擊、40G抗碰撞和10G抗振動能力，并能在-55°C至+125°C的極端溫度下工作，支持500次配接。

此外，Datamate連接器還提供堅固和全防護的外殼設計，以及防錯配的極化功能，更大限度地保障觸點等核心部件的安全，讓連接更可靠。

特別值得一提的是，經過多年的發展，Datamate連接器系列已經形成了一個完整的產品家族，涵蓋信號、電源、同軸、混合連接等不同應用場景，成為可靠互連的多面手，可以滿足航空、航天、賽車、醫療和工業等廣泛領域的設計需求。

表1：Datamate連接器類別及特性（資料來源：Harwin）

Datamate連接器的一個典型的應用是飛機客艙中的乘客服務單元，該應用既需要連接器具有出色的防振動和沖擊特性，也需要長期耐用性和可靠性，還要考慮性價比，帶有螺絲鎖定功能的Datamate J-Tek連接器，連接穩固，組裝便捷，正是此類應用的理想之選。

Gecko 1.25mm連接器兼具小型化和高可靠

Harwin的Gecko連接器提供了一種薄型的雙排互連解決方案，非常適合在PCB空間有限的場景中應用，可提供多達50個觸點，并有多種配置可供選擇。

Gecko連接器在高可靠性設計方面考慮得非常全面：

每個觸點可承載2A信號電流（均帶有電負載；個別觸點電流2.8A），Gecko-MT可提供高達10A的選項

四指觸點設計，可在高振動和沖擊下保持電氣接觸

鈹銅觸點，支持-65°C至+150°C的寬溫度范圍

耐用性強，支持1000次配接

鎖前進行對接或鎖扣，連接快速便捷

低釋氣率：0.68% TML、0.01% CVCM、0.26 WVR（回收水蒸氣）

此外，Gecko在小型化和輕量化上做了特殊的優化，采用1.25mm更緊湊的引腳間距，每個連接器可容納多達50個觸點。與Micro-D等其他高性能連接器相比，Gecko連接器可節省高達45%的空間以及75%的重量。

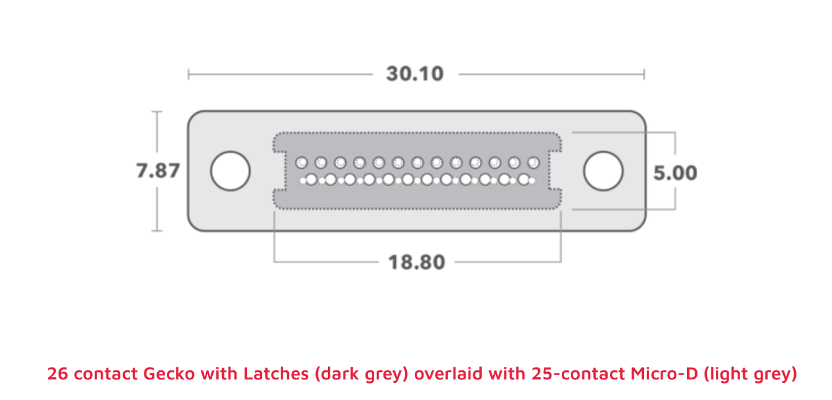

圖：26觸點帶閂鎖的Gecko連接器（深灰部分）與25觸點的Micro-D（淺灰部分）外形比較（圖源：Harwin）

Gecko連接器既有緊湊的尺寸和極輕的重量（Gecko-SL連接器附帶鎖緊螺絲的平均重量僅為1克），又有出色的性能和可靠性，使其成為功能豐富、高集成度應用的優選方案，加上它還具有低釋氣率的特性，更使其成為衛星等太空應用的不二之選。

Kona 8.5mm電源連接器實現可靠的大功率傳輸

讓我們將目光轉向電源連接器。隨著電氣化的發展和系統復雜性的增加，新一代電子產品在支持更高功率和可靠性方面，對于電源連接器提出了更高的要求。應對這一趨勢，Harwin推出了Kona 8.5mm間距高可靠性電源連接器，其能夠在極端條件下提供出色的電力傳輸性能。

Kona 8.5mm電源連接器每觸點可承載60A的連續電流，具備250次插拔的耐用性，工作電壓為1500V，8.5mm間距可實現3,000V無閃絡。

該電源連接器出色的載流能力和穩定可靠的連接特性，得益于連接器公頭采用了6指形鈹銅鍍金觸點，可滿足嚴苛條件下的電力連接要求。同時，連接器在公頭和母頭上分別設置了獨立護套，有效防止物理損壞和意外觸碰。此外，其堅固的線對板設計也有利于在強烈振動和沖擊環境下保持穩定的電氣連接。

Kona電源連接器還采用了創新的“先插后鎖”機制，確保觸點在完全插配后再進行鎖定，從而避免鎖定過程中可能造成的損壞。母頭連接器外殼配備有不銹鋼拇指螺絲，無需工具即可安裝，讓接插和維修工作更簡便。

Kona 8.5mm高可靠性電源連接器提供線對板2、3、4觸點配置，公頭PCB連接器支持4.5mm通板端接，可在+150°C高溫下工作，還具有低釋氣特性，因此非常適合于電動汽車、電源控制系統、機器人驅動器、伺服控制器以及航天等應用。

除了傳統應用，在無人機等新興應用中，Kona電源連接器也可一顯身手。如今的無人機平臺，配備有攝像頭、傳感器、飛行控制、導航等豐富的功能，既需要更大的電力和功率支撐，又需要小型化和輕量化設計以實現更長的續航。Kona 2觸點母線連接器與公PCB連接器接合，可在無人機上實現高可靠性的60A連接，PCB連接器位于電池一側，方便拆卸和更換電池，非常便利。

本文小結

“我用的連接器可靠嗎？”——這是開發者在面對嚴苛環境應用時，必須面對的一個“靈魂拷問”。為此，高可靠性連接器的選型也就成了一項必須經歷的挑戰。

Harwin開發的一系列高可靠性連接器，不僅在防振動和沖擊、工作溫度、耐用性、釋氣性能等方面出類拔萃，還能夠在小型化、輕量化、性價比等方面滿足特定應用所需，助你事半功倍，快速找到“靠譜”的連接器！
