無線模塊開發調試難？

選型適配煩？

模式配置亂？

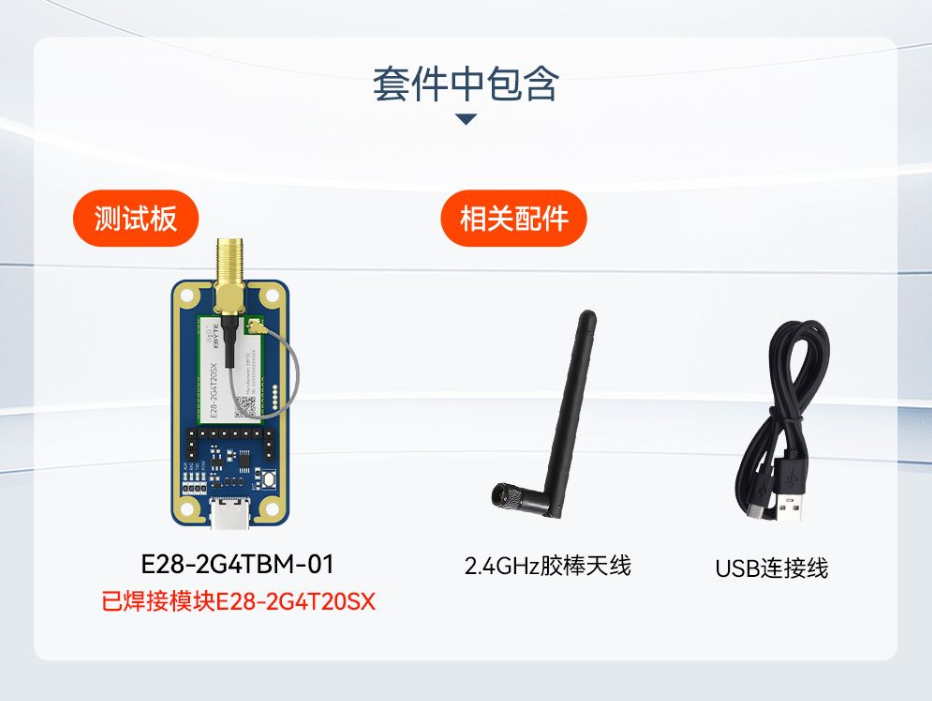

E28-2G4TBX-01 系列開發測試板——億佰特為2.4GHz無線模塊量身打造的“一站式評估平臺”。小功率（TBL-01）、中功率（TBM-01）、大功率（TBH-01）三款齊發，將模塊所有引腳引出，配上指示燈與模式跳線，讓開發測試化繁為簡，一板搞定。

三大核心價值，解決開發痛點

全系覆蓋，選型無憂

• 提供三款開發板，精準適配不同功率模塊：
  • E28-2G4TBL-01：搭載E28-2G4T12S小功率模塊
  • E28-2G4TBM-01：搭載E28-2G4T20SX中功率模塊
  • E28-2G4TBH-01：搭載E28-2G4T27SX大功率模塊
• 開發優勢：一套硬件設計，覆蓋三種功率等級評估，無需重復開發底板，選型對比更直觀。

模式可配，上手即測

• 通過跳線帽即可輕松切換五大核心模式：
  • 模式0（傳輸模式）：M1/M0短接，數據透?jìng)鳒y(cè)試
  • 模式1（RSSI模式）：僅M1短接，實時輸出信道信號強度
  • 模式3（配置模式）：全部懸空，通過AT指令配置模塊參數
  • 模式4（低功耗模式）：僅M2短接，評估功耗表現

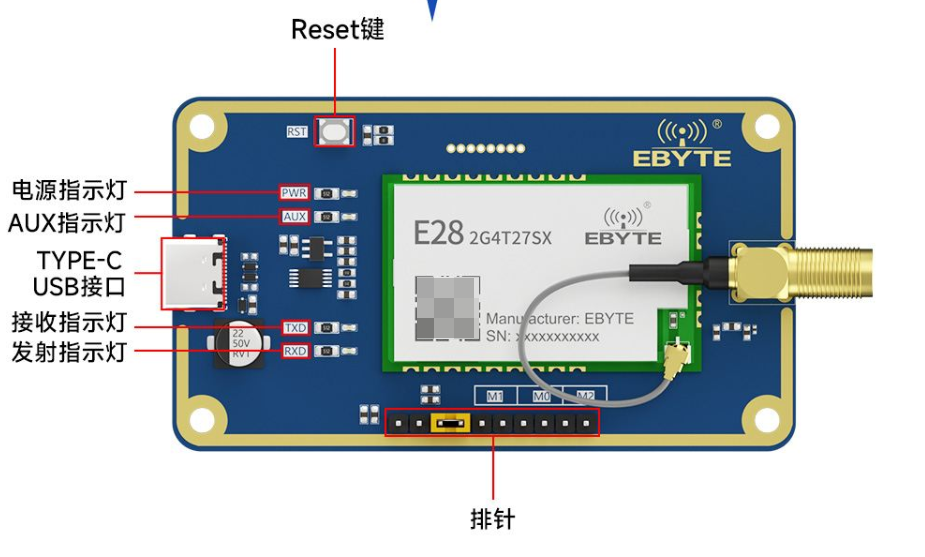

• 狀態可視：板上集成電源燈、AUX指示燈、收發指示燈，工作狀態一目了然。

接口豐富，開發友好

• TYPE-C USB接口：直接連接PC，供電通信二合一
• 全引腳引出：模塊所有可用管腳通過排針引出，方便連接外設或邏輯分析儀
• 獨立復位按鍵：一鍵重啟，快速恢復測試狀態
• 天線可選：TBH-01和TBM-01配備SMA天線接口，便于更換不同增益天線進行距離測試。

三款開發板規格速覽

共性優勢：

• 三種調制：均支持LoRa/FLRC/GFSK，適應不同速率與距離需求
• 工業級：工作溫度-40℃ ~ +85℃
• 機貼工藝：保證批量一致性與可靠性

快速上手三步走

1. 連接：通過TYPE-C線連接開發板與電腦，電源燈亮起。
2. 設模式：參考手冊模式圖，按需插拔跳線帽設定工作模式。

• 想測透?jìng)?？跳線帽插M1/M0，進入模式0。
• 想配參數？拔掉所有跳線帽，進入模式3。

• 開始測試：打開串口助手，選擇對應COM口，即可進行無線數據收發或參數配置。

為什么選擇E28-2G4TBX-01系列？

它不僅僅是一塊測試板，更是您開啟2.4GHz無線開發的“金鑰匙”：

• 對于硬件工程師：無需設計底板，直接驗證模塊射頻性能與外圍電路。
• 對于軟件工程師：引腳全引出，方便連接調試工具，快速編寫與驗證通信協議。
• 對于選型決策者：小、中、大功率三板對比，實地測試通信距離與功耗，為項目選擇最合適的模塊。

讓模塊評估告別“盲人摸象”，每一次測試都精準高效。
