膠粘劑微量分配技術是大規模集成電路封裝的關鍵工藝，但傳統方法受多源不確定性因素制約性能提升。撞針式壓電噴射技術雖具高頻高精度優勢，卻因膠粘劑流變特性時變不確定性導致分配機理復雜。現有研究缺乏對不確定性流變特性、機電液耦合動力學及可靠性評價的系統分析。本文通過區間過程模型、高保真耦合建模、可靠性分析及貝塞爾曲線優化控制，結合理論/仿真/實驗，揭示膠粘劑分配性能演化規律，為高性能壓電噴射系統設計提供新方案。

實驗名稱：膠滴氣泡質量與一致性分析

實驗原理：本研究基于區間過程的膠粘劑流變特性不確定性理論和撞針式壓電噴射系統的機電液耦合動力學模型，利用壓電疊堆的逆壓電效應驅動撞針產生高頻往復運動，從而實現膠粘劑的精確微量分配；通過多源不確定性參數的度量與預測模型，結合高保真Matlab-Fluent多場耦合分析平臺和實驗裝置進行動力學仿真與驗證；創新采用貝塞爾曲線驅動波形優化和主動學習RBFNN代理模型進行可靠性評估，實驗表明能有效降低空氣回吸量，并在高頻分配下提升膠滴體積一致性，為大規模集成電路封裝中的膠粘劑微量分配提供高精度、高可靠性控制方案。

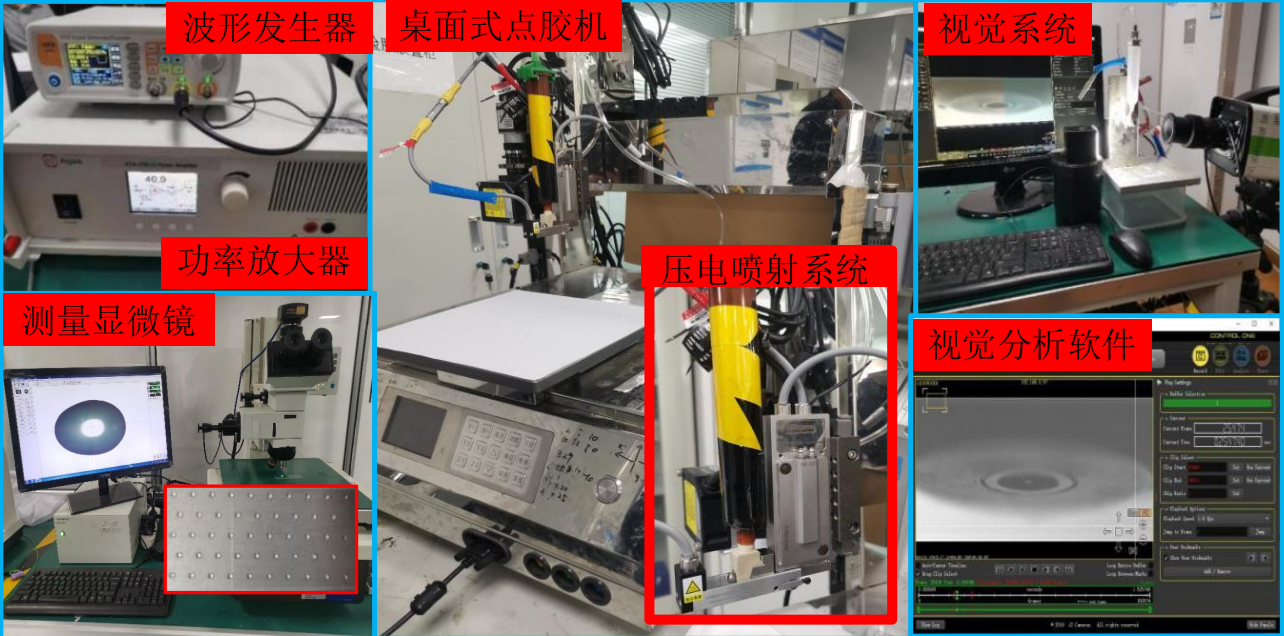

實驗框圖：

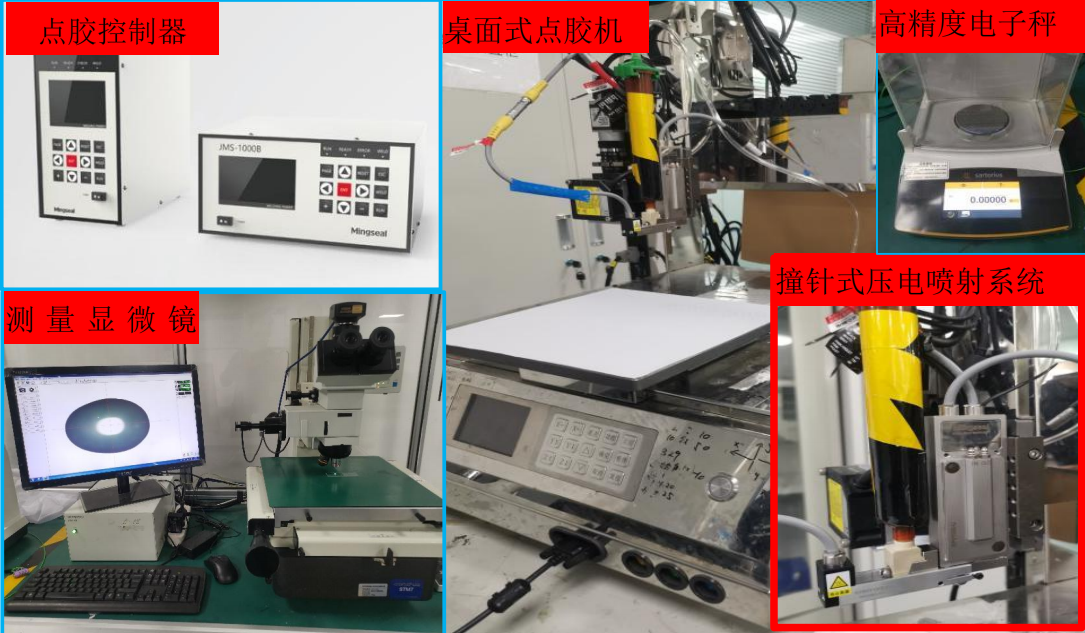

實驗實拍圖：

實驗過程：通過壓電控制器對撞針式壓電噴射系統施加優化電壓波形，利用高速攝像機和測量儀器實時監測膠滴分配動態；結果表明，在最佳控制參數下，膠滴體積一致性顯著提升（長度方差降低至0.0167，高度方差降至0.025），氣泡數量大幅減少（如BP30Up14參數下基本抑制），理論與實驗誤差小于1%；通過遺傳算法動態調整貝塞爾曲線參數，實現空氣回吸量降低20%以上，分配頻率達181.8Hz，并快速抑制氣泡問題，驗證了模型與方法的有效性，為電子封裝提供可靠支撐。

應用場景：膠粘劑微量分配、撞針式壓電噴射系統、壓電疊堆驅動、多源不確定性分析、流變特性建模、貝塞爾曲線優化、機電耦合模型

產品推薦：ATA-P系列功率放大器

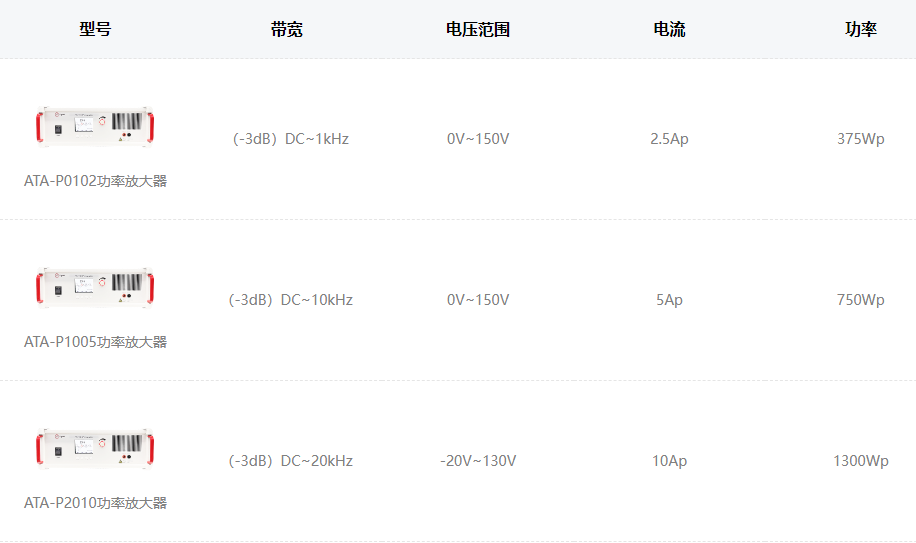

圖：ATA-P系列功率放大器指標參數
