一、項目背景與通訊痛點

某 3C電子企業打造手機屏幕貼合智造產線，采用領行 EtherNet/IP協議 SCARA機器人，負責屏幕上料、定位、貼合等核心工序；產線控制層部署匯川 H3U-EtherCAT系列 PLC，承擔貼合壓力控制、視覺檢測聯動、產線節拍調控。因機器人與 PLC協議不兼容，原有產線機器人與視覺檢測、壓力控制設備無法實時聯動，屏幕貼合位置偏移、壓力不均等問題頻發，且機器人作業數據無法實時上傳至 PLC質控系統，難以實現產品質量追溯。企業核心要求：實現跨協議低延遲通訊，機器人狀態、貼合參數回傳≤30ms，PLC調控指令下發≤15ms，適配 3C電子產線高速、高精度的作業特點，支持質量數據實時追溯。

二、高速互聯通訊架構搭建：網關助力產線智能管控

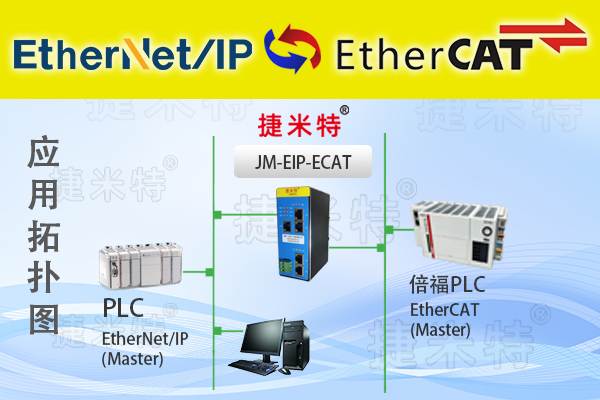

針對 3C電子智造產線高速、高精度的作業需求，搭建以緊湊型 EtherNet/IP轉 EtherCAT協議轉換網關為核心的高速互聯通訊架構，適配 3C產線設備密集、空間狹小的布局特點，實現領行 SCARA機器人與匯川 PLC的毫秒級數據交互，賦能產線設備精準聯動與質量數據全鏈路追溯。網關采用導軌式緊湊型設計，靈活部署于產線控制箱內，雙向?qū)?EtherNet/IP與 EtherCAT網絡，一端與領行機器人互聯，實時采集屏幕貼合位置、運行速度、貼合壓力等核心作業數據，為產線質控提供精準數據支撐；另一端接入?yún)R川 PLC的 EtherCAT總線，實現 PLC調控指令的毫秒級下發，讓機器人動作與視覺檢測、壓力控制設備精準協同，消除設備聯動滯后問題。網關模塊搭建多通道數據傳輸鏈路，在保障機器人與 PLC核心數據交互的同時，同步將機器人作業數據轉發至產線 MES系統，實現產品全工序質量數據的實時采集與追溯，滿足 3C電子行業的質控要求。同時網關內置高性能抗干擾模塊，可有效抵御視覺檢測設備、高頻電機等產生的電磁干擾，適配 3C產線復雜的電磁環境，保障通訊鏈路的穩定性與數據傳輸?shù)臏?zhǔn)確性。

三、項目落地效果

作業精度與效率雙提升：跨協議通訊延遲穩定在 10-25ms，機器人與視覺檢測、壓力控制設備實時聯動，屏幕貼合位置偏移誤差≤0.02mm，壓力控制精度 ±0.1MPa，產品良率從 93%提升至 99.2%，產線日產能提升 40%；

質量追溯實現：機器人所有作業數據通過網關實時上傳至 MES系統，可實現單臺產品全工序數據追溯，質量問題排查效率提升 85%；

運行穩定性優異：工業智能網關在 3C產線 24h連續作業環境下穩定運行，抗電磁干擾能力符合 IEC 61000-4-6標準，連續運行 3個月無通訊中斷，產線故障率降低 65%；

部署適配性高：緊湊型設計完美適配 3C產線狹小安裝空間，后期新增機器人工作站，僅需在網關中完成簡單的節點配置，30分鐘內即可完成通訊調試。

四、價值總結

本方案通過搭建高速互聯通訊架構，借助協議轉換網關實現了 3C電子智造產線領行機器人與匯川 PLC的高速、高精度跨協議通訊，解決了產線設備聯動不暢、質量追溯困難的核心痛點。方案部署靈活、改造成本降低 80%，兼具高穩定性與強適配性，為 3C電子、精密制造等行業的高速高精度智造產線升級，提供了可復制、易落地的跨協議通訊解決方案。
