導語：

西門子S7-1200和S7-1500PLC系列模擬量傳感器怎么接線，現場看到的4線制，3線制，2線制模擬量傳感器接線

模擬量傳感器又相當于PLC的眼睛和皮膚，是一種將物理量(如溫度、壓力、位移、液位等)轉換為連續變化的電壓或電流信號的工業檢測設備，其核心作用在于實現對環境或過程參數的精確、連續監測。

普通模擬量模塊可以采集標準電流和電壓信號。其中，電流包括：0-20mA、4-20mA兩種信號，電壓包括：0 -10 VDC。普通模擬量通道值范圍是0~1000，精度10位，支持的最大電纜長度：屏蔽線10米。

模擬量電流、電壓信號根據模擬量?jī)x表或設備線纜個數分成四線制、三線制、兩線制三種類型，不同類型的信號其接線方式不同。

4線制：

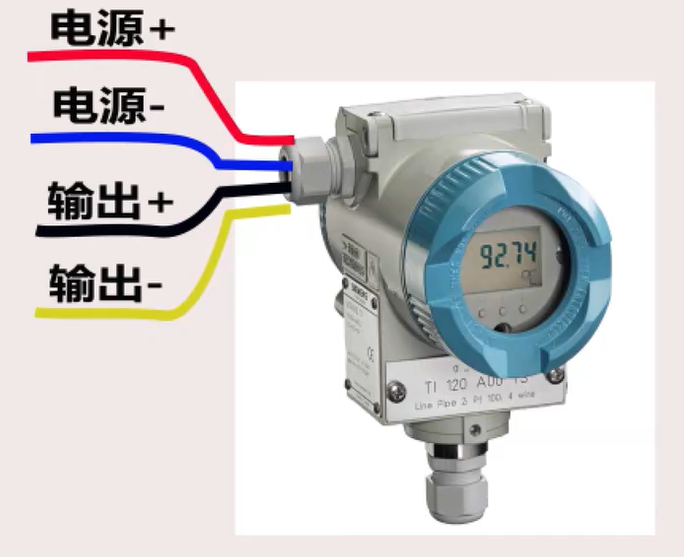

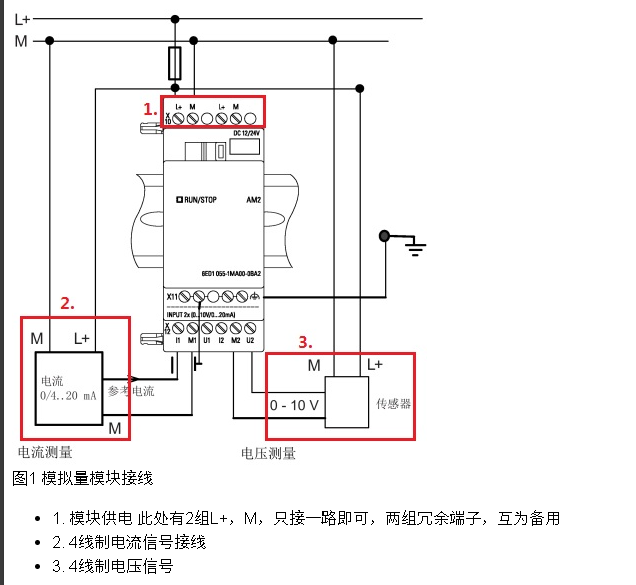

四線制信號指的是模擬量?jī)x表或設備上信號線和電源線加起來有4根線。儀表或設備有單獨的供電電源，除了兩個電源線還有兩個信號線。四線制電流信號的接線方式如下圖中所示：

常見的模擬量傳感器的四線制，兩根電源線一般是24V，兩根輸出信號線一般輸出4~20mA電流信號給PLC

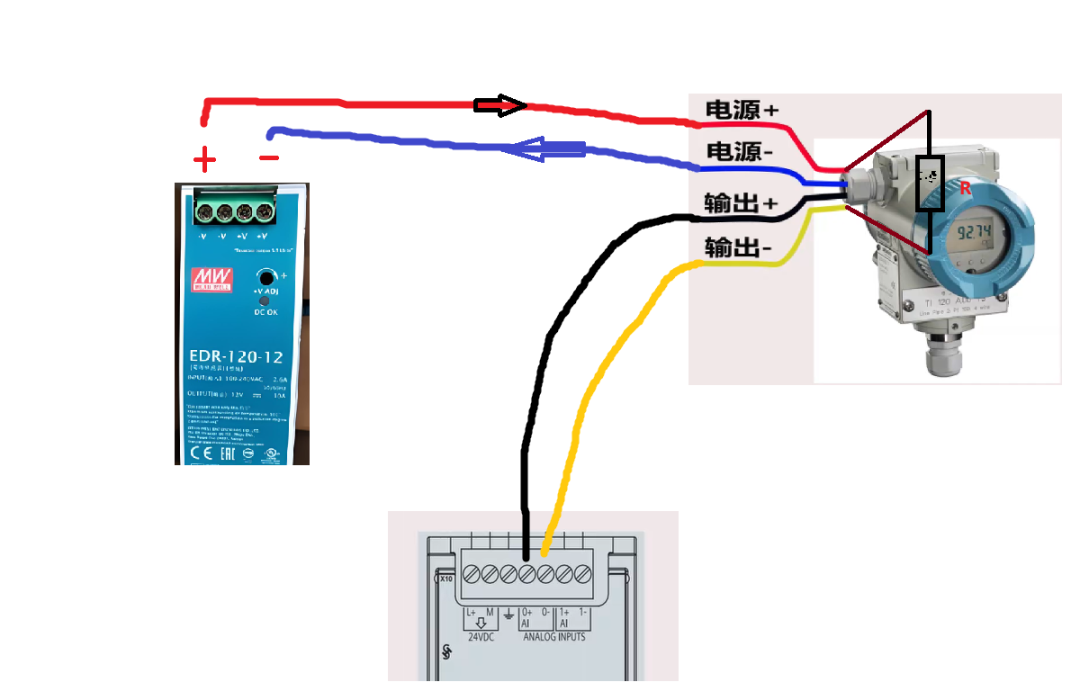

具體接線方法，首先連接電源，信號線正接PLC輸入正AI+，信號線負接PLC輸入負AI-，值得注意的是這兩根信號輸出線是有源信號，內部是有電源的，電流回路可以理解成傳感器電源經過變壓流進一個可變電阻，然后從輸出信號流入PLC正，再?gòu)腜LC負返回到傳感器電源負

電阻法：

通常在傳感器有很多功能的情況下會做到單獨電源供電的4線制，比如遠程通信或者顯示屏等，如果功能沒那么多就可以簡化為下面的3線制、2線制

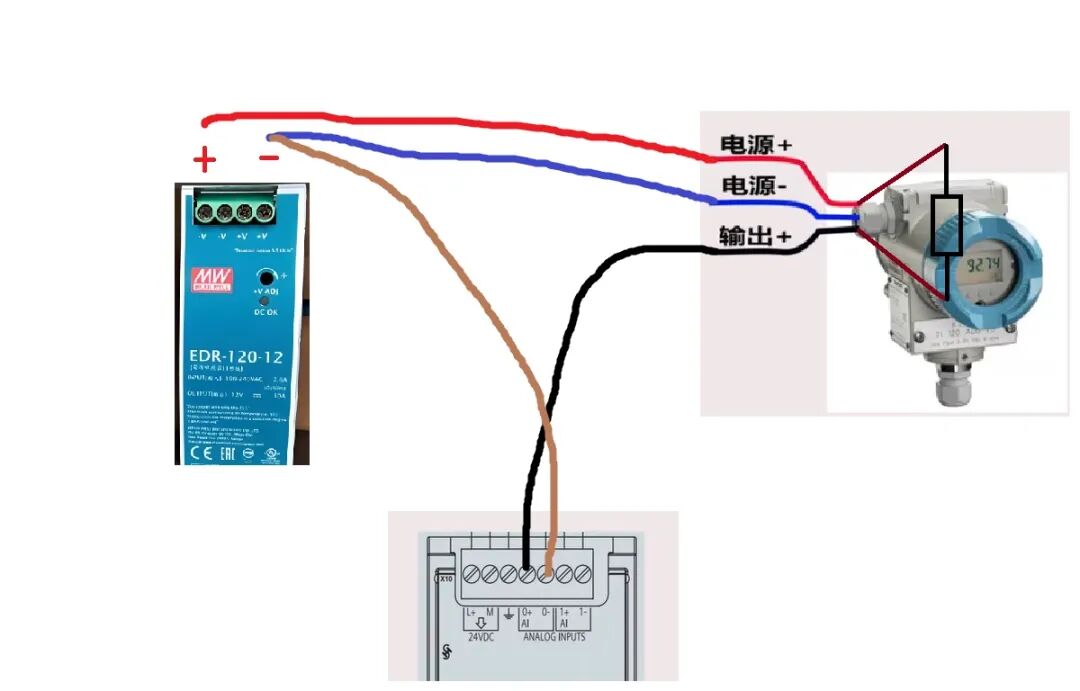

3線制：

其他的4線制一樣，區別就是PLC輸入負接到電源負

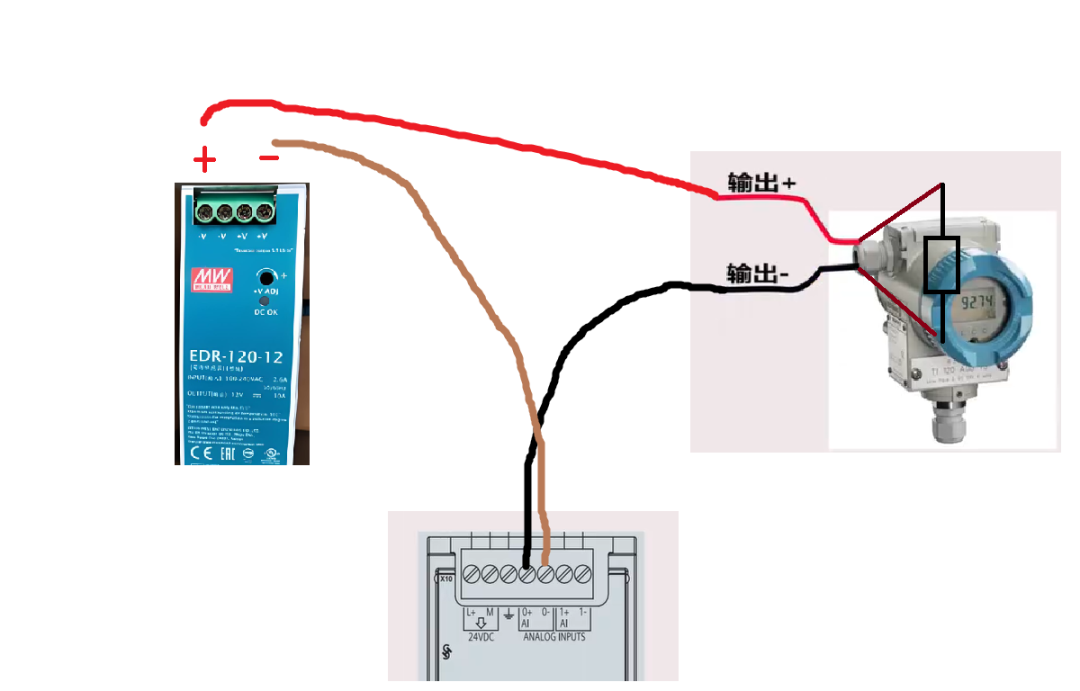

2線制：

繼續簡化，傳感器類似一個可變電阻，輸出正和輸出負都為無源信號，需要串聯到有源的回路

接法為電源正接到傳感器正，傳感器負接到PLC輸入正，再由PLC負接到24V電源負

這就是常見的幾種模擬量傳感器的接線方法
