一、項目背景與通訊痛點

某3C電子企業對手機主板組裝產線進行自動化升級，產線主控采用支持S7協議的西門子S7-1500PLC，負責產線整體節拍調控、工位聯動及成品全檢；貼片、點膠等高精度工序新增支持FINSTCP協議的歐姆龍CJ2MPLC承擔本地控制任務。由于S7與FINS協議互不兼容，兩臺PLC無法實現實時數據交互，西門子主控PLC無法獲取貼片點位、點膠壓力等關鍵工序數據，工序銜接需人工介入?yún)f(xié)調，不僅單班產能受限，還因人工調控精度不足導致產品不良率居高不下。企業核心需求為：實現跨協議雙向?qū)崟r(shí)通訊，工序數據回傳延遲≤20ms、控制指令下發延遲≤15ms，無需更換現有PLC設備，適配車間設備密集的復雜電磁環境，同時支持后期產線工序拓展。

二、解決方案搭建

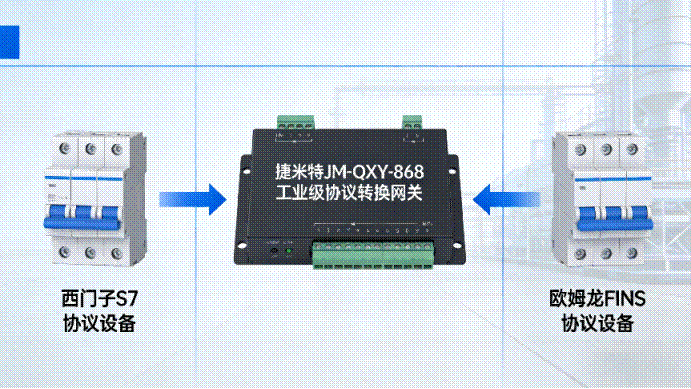

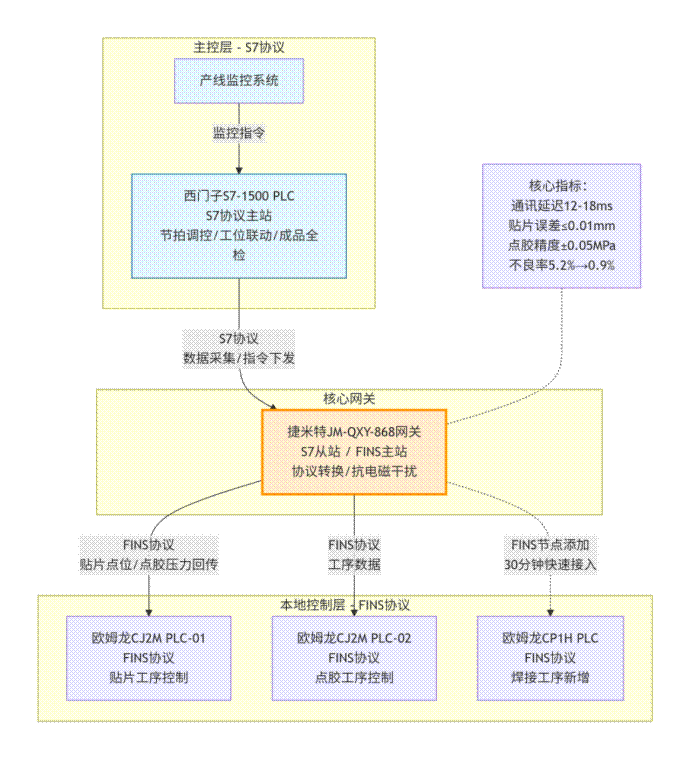

針對產線跨協議通訊核心需求，選用工業級協議轉換網關作為核心通訊橋梁，搭建西門子與歐姆龍PLC的專屬跨協議通訊體系。該網關具備全協議轉換能力，支持同時采集多種通信協議的數據，如Modbus、Profinet、S7、FINS、Profibus、EtherCAT、CC-LinkIEFB、Ethernet/IP、ICE、DLT645/698、DNT3、OPCUA、BACnet、IEC103/104等，可同時實現S7協議從站、FINS協議主站雙重功能，無縫打通兩大協議壁壘，無需對現有PLC設備做任何改造，直接對接雙方協議網絡，實現工序數據、控制指令的高速雙向交互。

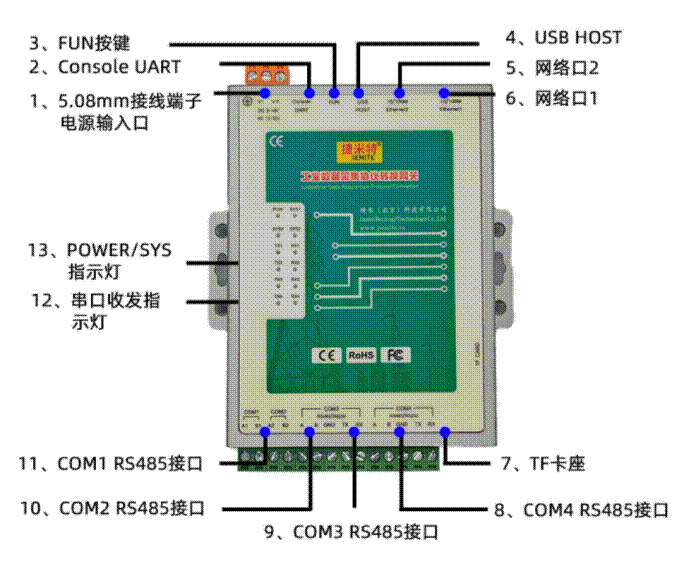

網關采用工業級硬件設計，抗電磁干擾能力符合工業場景要求，可有效抵御車間視覺檢測設備、高頻電機等產生的電磁干擾，保障通訊鏈路穩定；通過VFBOXStudio配置軟件可便捷完成設備IP配置、數據標簽映射、掃描間隔設置等操作，支持用戶標簽自定義運算，滿足產線高精度作業的數據處理需求。此外，網關支持多設備同時接入，后期新增工序設備可通過軟件快速添加節點，無需重構通訊網絡。

三、項目落地效果

通訊效率與產線節拍雙提升：網關跨協議通訊延遲穩定在12-18ms，完全滿足企業低延遲需求，西門子主控PLC可實時獲取工序數據、精準下發控制指令，徹底消除人工銜接環節，產線整體節拍提升35%，生產效率顯著改善；

產品裝配精度與良率提升：主控PLC可根據實時工序數據動態調整歐姆龍PLC作業參數，貼片位置偏移誤差≤0.01mm，點膠壓力精度±0.05MPa，產品不良率從5.2%降至0.9%，產品質量大幅提升；

設備運行穩定性增強：網關適配車間復雜電磁環境，在24小時連續作業場景下無通訊中斷，產線整體故障率降低70%，保障了產線連續穩定生產；

產線拓展性大幅提升：后期產線新增焊接工序并接入歐姆龍CP1HPLC時，僅需在VFBOXStudio軟件中添加對應FINS節點，無需重構產線通訊網絡，30分鐘內即可完成調試，完美適配產線柔性升級需求。

四、價值總結

本方案依托協議轉換網關，在不更換現有設備、不增加改造成本的前提下，成功解決3C電子組裝產線中西門子S7協議與歐姆龍F(tuán)INS協議的跨品牌PLC通訊難題，既保護了企業原有設備投資，又實現了產線設備的精準協同、數據的實時互通。網關模塊部署便捷、配置簡單，無需專業協議調試經驗即可快速落地，其高穩定性、強適配性和良好的拓展性，為3C電子、精密制造等行業的跨品牌PLC協同控制，提供了高效、可復制的通訊解決方案。
