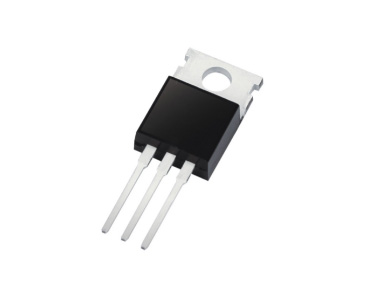

在電力電子領域，功率器件的選擇直接影響著整機效率、可靠性和成本。新潔能（NCE）推出的NCE20TD60B是一款600V/20A的溝槽柵場截止型（Trench FS II）快恢復IGBT，憑借其先進的第二代技術，成為空調逆變器、電機驅動等應用中備受青睞的解決方案。

NCE20TD60B采用了新潔能自主研發的溝槽柵設計和第二代場截止（Field Stop II）技術。這種結構在傳統IGBT基礎上進一步優化了導通壓降和開關速度的平衡，使得器件在高頻應用中依然能保持較低的損耗。同時，該技術還賦予了器件良好的溫度穩定性和參數一致性，便于多管并聯使用，滿足大功率系統的擴展需求。

核心特性解析：

• 極低的導通壓降（VCE(sat)?）：在25℃、20A電流下，典型飽和壓降僅為1.7V，高溫下也控制在1.9V左右，在正常工作狀態下，器件自身功耗更低，系統效率更高。
• 高速開關特性：得益于優化的柵極結構和內部載流子壽命控制，NCE20TD60B具備較快的開關速度。其開通延遲時間約為18ns，關斷延遲時間約為164ns，開關損耗合計約0.6mJ，非常適合對效率和諧波有要求的逆變電路。
• 正溫度系數特性：VCE(sat)?隨溫度升高而略有上升，這一特性有助于器件在并聯使用時自動實現電流均衡，避免局部過熱，提升系統可靠性。
• 高可靠性與寬安全工作區：器件結溫范圍覆蓋-55℃至175℃，具備短路耐受能力（5μs），并通過嚴格的參數篩選，確保在實際應用中能夠應對各種復雜工況。

典型應用場景：

• 空調逆變器：在家用和商用變頻空調中，IGBT作為核心功率開關，直接影響壓縮機的調速精度和整機能效。該器件的高速和低損耗特性有助于實現更高能效等級。
• 電機驅動：無論是工業變頻器還是伺服驅動，NCE20TD60B都能提供穩定的開關性能和良好的熱管理能力，適應頻繁啟停和負載變化的工況。
• 功率轉換系統：如UPS、焊機、感應加熱等設備中，該IGBT也可作為功率級的關鍵元件，提升系統整體密度和可靠性。

新潔能NCE20TD60B是一款兼顧性能與可靠性的600V級別IGBT。它在導通壓降、開關速度、溫度穩定性和并聯使用等方面表現均衡，特別適合對效率和體積有要求的逆變與驅動應用。對于正在尋找中低壓IGBT方案的工程師來說，這款器件值得納入考量。
