大為新材料高性能COB固晶錫膏解決方案

東莞市大為新材料技術有限公司 ? 2026-03-07 11:33 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

在科技高速發展的今天,電子產品正不斷向微型化、集成化、高性能化方向發展。尤其是在LED封裝、COB光源、CSP封裝等電子制造領域,固晶錫膏作為核心封裝材料,其品質直接決定產品的焊接可靠性、導電性能以及使用壽命


作為專業的固晶錫膏廠家,東莞市大為新材料技術有限公司專注于電子封裝材料研發生產,致力于為客戶提供高品質的COB固晶錫膏、LED固晶錫膏、低溫固晶錫膏解決方案,產品性能穩定,深受行業客戶信賴。




精細粉末技術|高品質固晶錫膏核心優勢

大為新材料研發生產的高精度固晶錫膏,采用先進粉末制備技術,推出多種型號產品:


6號粉錫膏(5–15μm)?粉末顆粒均勻 ?焊接穩定性高 ?適用于LED封裝、COB封裝等常規固晶工藝


7號粉錫膏(2–11μm)?超細顆粒粉末 ?精度更高 ?適用于微型電子封裝與精密點錫工藝


通過精細粉末控制,大為固晶錫膏在焊接過程中能夠形成穩定均勻的焊點結構,顯著提升電子產品的可靠性。

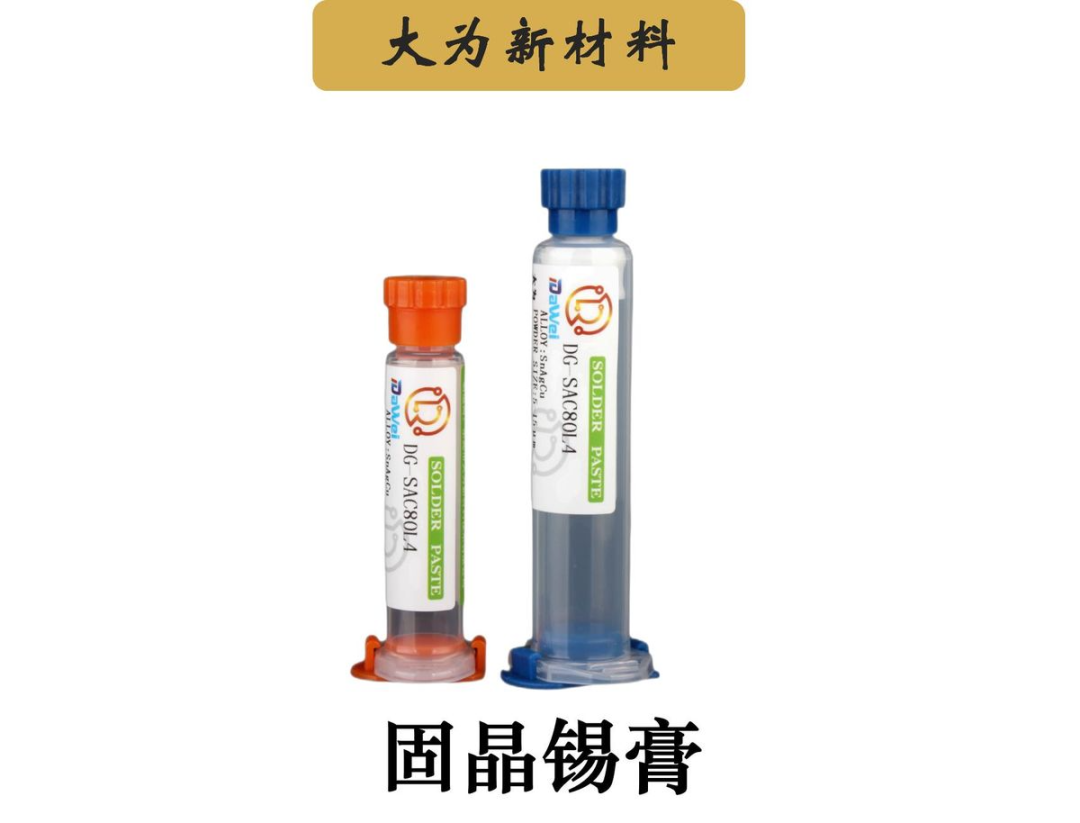

多規格針筒包裝|滿足自動化點錫需求

為了適配現代電子制造企業的自動化生產需求,大為錫膏提供多種包裝規格: ? 5CC / 10克針筒包裝 ? 10CC / 20克針筒包裝


針筒式包裝特別適合自動點膠機、自動固晶機設備使用,有效提升生產效率,是許多LED封裝廠及電子制造企業的理想選擇。




多種合金體系|滿足不同焊接工藝需求


作為專業的COB固晶錫膏廠家,大為新材料提供多種合金配方,可根據不同應用需求選擇:


Sn96.5Ag3.0Cu0.5(熔點217℃)?無鉛環保焊料 ?焊接強度高 ?應用于LED封裝、CSP封裝


SnBiAg/X(熔點185℃)?低溫固晶錫膏 ?減少芯片熱損傷 ?適用于溫敏電子元件


Sn90Sb10(熔點245℃)?高溫穩定性強 ?適用于高功率LED封裝


SnCu(熔點227℃)?成本與性能平衡 ?廣泛應用電子制造領域


豐富的合金體系使大為固晶錫膏能夠滿足不同電子產品的高溫焊接、低溫焊接以及高可靠封裝需求。


穩定性能|高可靠固晶錫膏解決方案


在實際生產應用中,大為固晶錫膏表現出優異的性能優勢:

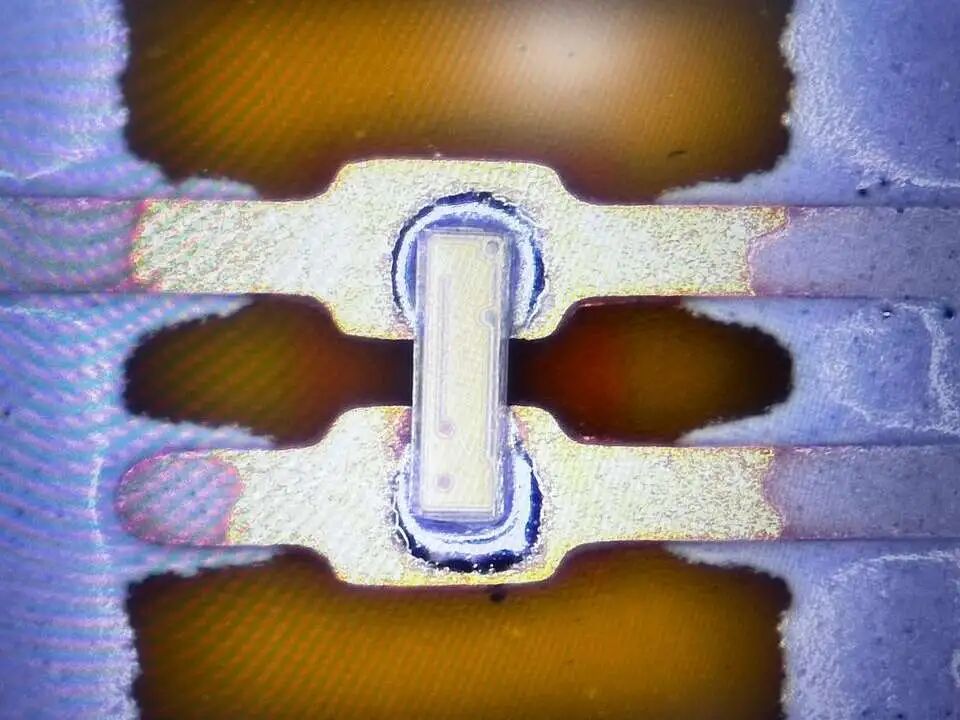

焊接后無歪斜、無浮高 推拉力一致性強 長時間點錫仍保持穩定性能 焊點飽滿光亮 低空洞率,提高封裝可靠性


穩定的焊接品質使其成為眾多電子制造企業信賴的LED固晶錫膏品牌。




廣泛應用領域|LED封裝與電子制造行業

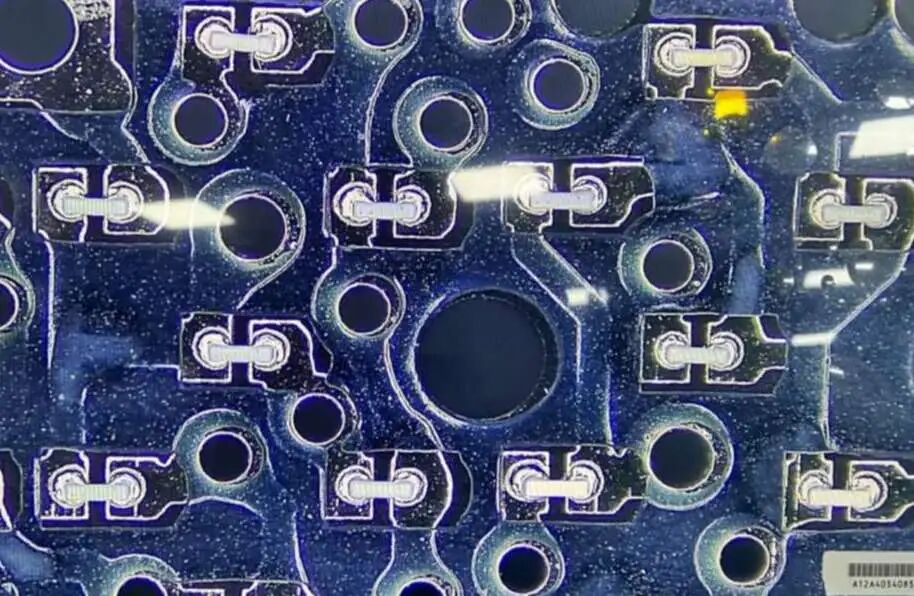

目前,大為固晶錫膏已廣泛應用于多個電子行業: ?COB燈帶封裝 ?LED數碼管 ?電子煙星空屏 ?COB燈絲 ?COB光源 ?COB魚漂 ?晶膜屏 ?CSP封裝


憑借穩定的產品性能,大為新材料已經成為眾多客戶優選的固晶錫膏供應商。


專業固晶錫膏廠家|大為新材料


東莞市大為新材料技術有限公司專注于電子封裝材料研發生產,致力于為客戶提供高品質: ?固晶錫膏 ?COB固晶錫膏 ?LED封裝錫膏 ?低溫固晶錫膏 ?電子封裝焊接材料

通過持續的技術創新與嚴格的品質管理,大為新材料不斷為電子制造行業提供穩定可靠的材料解決方案。
