時間敏感網絡(Time-Sensitive Networking，TSN)的本質是一組IEEE 802.1標準，實現了精確的同步和調度流量，使以太網能夠支持運動控制和安全系統等對時間要求嚴格的應用。TSN允許各種數據類型(包括人機界面/監控與數據采集、控制信號和信息技術流量)在單一網絡上共存，從而簡化架構、降低成本、提高運行時間并增強數據透明度。

簡單來說，它的目標是讓數據像高鐵一樣按時刻表運行，而不是像普通交通那樣容易堵車。TSN不僅僅是對以太網的一次升級，更是工業物聯網(IIoT)和數字化轉型中不可或缺的基礎技術。

01在現代制造業中TSN為何如此重要?

隨著制造商紛紛采用工業物聯網(IIoT)，對可靠、確定性網絡的需求與日俱增。TSN技術解決了工業自動化中的一個關鍵挑戰：即在單個網絡上同時傳輸小數據包和大數據流(如視頻信號)，并保證傳輸?shù)亩〞r(shí)性和可靠性。

在先進制造環境中，這種能力尤為重要，因?yàn)?a target="_blank">人工智能支持的實時圖像分析需要即時數據處理。在這些系統中，自動化決策必須在毫秒內完成，以保持生產效率。當這些系統中出現延遲時，即使是幾分之一秒的延遲，結果就是生產線效率降低，運營成本大幅增加。

TSN通過確保時間關鍵數據在需要時精確到達目的地，消除了這些瓶頸，使制造商能夠在實施日益復雜的自動化解決方案的同時保持極佳的生產能力。

02在制造業數字化轉型中TSN的核心作用

TSN運行在開放系統互連(OSI)模型的第2層(數據鏈路層)，為以太網增加了傳統以太網所缺乏的確定性(Determinism)特性。傳統以太網更注重靈活性和可擴展性而非定時精度，TSN則能保證低延遲、無抖動的通信，這是運動控制、機器人技術和安全系統等實時工業應用的關鍵要求。

TSN的確定性在本質上取決于兩個IEEE子標準：IEEE 802.1AS(時間敏感應用的定時與同步)和IEEE 802.1Qbv(流量調度的增強)。這些標準協同工作，同步網絡設備并優先處理時間關鍵型數據，為穩健、高性能的工業網絡奠定基礎。

傳統工業網絡主要的痛點主要體現在兩個方面，即由于不兼容的協議導致的信息孤島以及標準以太網無法保證實時性，TSN的應用解決了上述問題，在數據驅動的制造業中發揮了關鍵作用。

1. 實現了IT與OT的深度融合

這是TSN極具革命性的作用。過去，工廠需要兩條截然不同的網絡，一條是用于控制機器的OT網絡(如PROFINET，EtherCAT等現場總線)，不僅昂貴且封閉;另一條是用于傳輸數據、視頻和ERP信息的IT網絡(標準以太網)?，F(xiàn)在，TSN允許在同一根網線上同時傳輸既有毫秒級延遲要求的“關鍵控制數據”，也有諸如攝像頭視頻、云端上傳數據等“非關鍵大數據”，極大地降低了布線成本和網絡架構的復雜性，打破了數據壁壘，這種信息技術與工業物聯網的融合使之成為工業物聯網發展的基石。

2. 提供嚴格的確定性和低抖動

在高速運動控制(如多軸機器人協作)中，指令不僅要快，而且必須準時。TSN 通過時間感知整形器(TAS，802.1Qbv)技術，將時間劃分為一個個微小的“時間槽”。這就好比在高速公路上為救護車(控制數據)開辟了一條專用車道，在特定時間段內，其他車輛(視頻流、郵件)禁止駛?cè)耄ＷC了控制指令永遠不會被擁堵阻塞。

3. 統一硬件標準，打破廠商鎖定

傳統工業以太網通常需要專用的ASIC芯片。TSN是基于IEEE的開放標準，這意味著未來的通用交換機、網卡甚至處理器都將原生支持TSN，設備制造商可以更容易地開發互操作性強的產品，降低硬件成本。

03技術人員必須關注的TSN核心標準

TSN標準族包含幾十個子協議，很容易讓人眼花繚亂。但在工業自動化中，并非所有協議都同等重要，其中有三項是整個網絡良好運轉的核心技術。這三項技術分別解決了實時通信網絡“統一時間”、“專用車道”和“全局調度”的問題。

1.網絡的脈搏：IEEE 802.1AS精準時鐘同步

IEEE 802.1AS是TSN的基石，該標準是IEEE 1588精確時間協議(PTP)的演進版本，能夠在TSN 網絡中的所有設備間實現微秒級同步。這種精度水平消除了標準以太網網絡中常見的時間漂移或抖動。沒有它，其他所有調度機制都會失效。在傳統設置中，累積的定時差異會干擾數據傳輸，導致延遲或數據包丟失，這在閉環控制系統等對時間敏感的應用中是不可接受的結果。相比之下，IEEE 802.1AS 確保所有網絡元素協同運行，為確定性通信提供穩定的基礎。

2. 網絡的交通調度員：IEEE 802.1Qbv時間感知整形器

其地位堪比TSN的靈魂，也是讓工業以太網具備“確定性”的關鍵?；贗EEE 802.1AS建立的同步環境，IEEE 802.1Qbv標準通過嵌入在網絡交換機中的時間感知整形器(TAS)引入了流量調度。TAS利用時分多址(TDMA)原理為傳輸關鍵數據(如運動控制命令或安全信號)分配周期性時隙。在這些預留窗口期間，只允許高優先級流量通過，從而有效地將其與非關鍵數據流(如視頻饋送或診斷日志)隔離開來。

3. 網絡的大腦：IEEE 802.1Qcc網絡配置與管理

這是TSN能否落地的關鍵。沒有它，TSN只是理論上可行，工程上無法部署。它定義了如何配置這復雜的網絡，引入了CNC(集中式網絡配置器)的概念，技術人員不再需要去每一臺交換機上敲命令行。

04核心芯片方案推動TSN落地

現在，Linux內核主線已經對TSN的大部分功能提供了支持，使得軟件開發門檻大幅降低。當然，TSN不是純軟件能搞定的，必須有硬件MAC層的支持。以前的TSN常常需要昂貴的FPGA來實現?，F(xiàn)在，主流芯片廠商如Texas Instruments、NXP、Intel、ADI等已經將TSN功能集成到了通用的MCU和MPU芯片中，例如Texas Instruments的Sitara系列或NXP的i.MX系列。作為TSN的研發人員，選擇硬件是工作開始的第一步。

如果是做高性價比網關，首選i.MX RT1180跨界MCU,這是NXP專為工業TSN優化的型號。i.MX RT1180支持實時通信和多種通信協議，是目前市場上少有的集成了千兆交換機和TSN邏輯的MCU，非常適合做小型PLC或工業網關，實現了現有工業系統和工業4.0平臺之間的融合，大幅降低了BOM成本。

i.MX RT1180的高效SoC設計包括雙核架構，搭載800MHz Arm Cortex-M7和Cortex-M33內核，可協調實時和應用處理任務。片內集成的電源管理IC (PMIC)，專為實現高能效而設計，適合設計功耗為250mW及以上的應用場景。

在其他配置方面，i.MX RT1180支持符合EC/IEEE 60802工業TSN規范的新TSN標準，以及多種工業實時網絡協議，包括EtherCAT、PROFINET、Ethernet/IP、CC-Link IE和HSR，同時還提供多達5個千兆網絡端口，包括第2層TSN交換機上的4個端口和TSN端點控制器上的1個端口。

此外，i.MX RT1180還是NXP首款帶有EdgeLock安全區域的跨界MCU，它能自主管理關鍵安全功能，如管理信任根、運行時證明、信任配置、安全啟動、密鑰管理和加密服務等，保護設備免受物理和網絡攻擊，可簡化為工業物聯網和智能制造部署可靠的系統層面安全的復雜性。

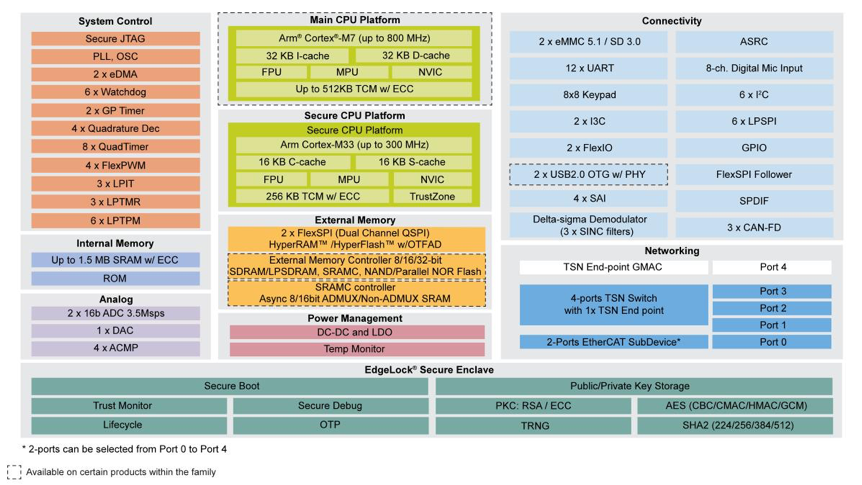

圖：i.MX RT1180跨界MCU系統框圖(圖源：NXP)

Texas Instruments在時間敏感型工業通信方面的創新是PRU-ICSS，并且已經將其集成到AM335x、AM437x和AM57x處理器等Sitara系列產品中。

PRU-ICSS提供多功能、可編程的工業以太網和串行現場總線通信，以適應PROFIBUS、PROFINET、EtherCAT、Ethernet/IP、SERCOS III和POWERLINK等協議，能夠?qū)崿F(xiàn)100Mbps的實時以太網數據吞吐量。為了實現工業網絡向TSN的演進，Texas Instruments通過添加PRU(可編程實時單元)和加速器升級現有的ICSS(工業通信系統)架構，創建了一個更強大、可擴展的處理解決方案PRU-ICSSG。

如今，Texas Instruments已經將PRU_ICSSG集成到Sitara AM6x處理器中。該處理器具有總共1GHz的實時、確定性PRU處理能力、用于常見以太網處理任務的硬件加速器和增加的高帶寬內存，這是一款堪稱處理TSN調度神器的產品，它完全卸載了主CPU負擔。這款高度整合的新型處理器可提供工業級可靠度，提供引腳兼容的四核和雙核Arm Cortex-A53配置，頻率高達1.1GHz，完全滿足工廠自動化、馬達驅動和電網基礎設施等應用中快速增長的工業4.0需求。

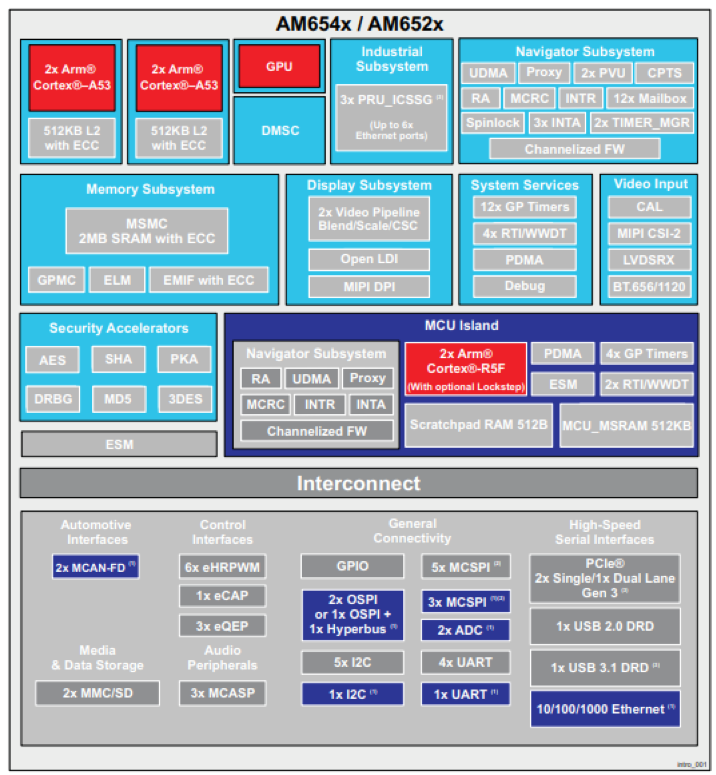

圖：Sitara AM6x處理器系列中AM654x/AM652x產品系統框圖(圖源：Texas Instruments)

05本文小結

傳統的現場總線和工業以太網面臨著可擴展性和互操作性方面的挑戰。工業自動化的水平越高對確定性網絡的依存度就越高，TSN通過引入確定性能力增強了傳統以太網，確保數據傳輸精確、可靠且可預測。接下來，專有現場總線系統將不斷地被TSN所取代。

根據Mobility Foresights預測，2025年，全球工業自動化市場的TSN價值僅為49億美元，預計到2032年這一數值將達到172億美元，復合年增長率(CAGR)高達19.7%。這一增長主要受高精度自動化環境中對確定性通信需求日益增長的推動。隨著制造商對網絡進行現代化改造以支持機器人技術、人工智能和工業物聯網(IIoT)，TSN將成為自主、靈活和軟件定義工廠的骨干。

在工業自動化飛速發展的背景下，TSN作為一項變革性的技術應運而生。對于肩負設計面向未來的數字化制造系統任務的工程師而言，TSN提供了一種極具吸引力的解決方案，能夠滿足工業4.0及更高階段的需求。

如今，以千兆以太網交換機、控制器和設備等形式存在的技術已可用于實施所有全新的基于TSN的架構，TSN技術已成為工業自動化領域顛覆性的創新，它的成功應用為尋求全面擁抱數字化的制造商提供了前所未有的機遇。
