一、行業痛點

華東某知名家電制造企業的鈑金涂裝車間，擁有 25條冰箱、洗衣機鈑金件自動化涂裝產線，核心控制采用 30套西門子 S7-200 SMART PLC。車間建成時 PPI/DP總線為工業通訊主流，隨著家電產品個性化定制需求增加，產線需要頻繁切換工藝，原有通訊體系已無法滿足智能化生產需求，主要痛點如下：

西門子 S7-200 SMART PLC以太網接口被占用，無法與新上線的 S7-1200 PLC實現工藝數據聯動，也無法直接接入工廠的家電生產 MES系統，鈑金件涂裝的工藝數據無法實現數字化采集和分析；

二、解決方案

選用捷米特 ETH-S7200-JM01 Plus以太網通訊模塊，該模塊針對西門子 S7-300/400 PLC的工業應用場景設計，體積僅 71mm×25mm×96mm，可直接插裝在 S7-200 SMART CPU或 DP口的 9針母口，無需外接電源，不占用機架槽位，適配家電涂裝車間設備密集的安裝環境。其核心功能完美解決家電鈑金涂裝車間的通訊難題：

信號轉換：將 S7-200 SMART PLC的 PPI/DP串口信號透明轉換為標準 TCP/IP以太網信號，打通老舊設備與數字化系統的通訊壁壘；

多設備擴展：9針母口可同時連接多臺西門子觸摸屏（TP系列、KTP系列），支持多主站并行通訊，滿足家電涂裝多工位、多產線的同步監控需求；

全協議兼容：支持 S7通信、Modbus TCP、OPC UA等主流工業協議，適配家電車間 MES、SCADA等多系統的數據交互要求；

免編程即插即用：無需修改 S7-200 SMART PLC原有控制程序，保持原有 PPI地址和波特率，涂裝工藝邏輯無需重新調試，直接上線；

高速低延遲：10/100M自適應以太網速率，端到端數據傳輸延遲 < 5ms，匹配家電鈑金涂裝 8s?的快速換型節拍；

工業級抗干擾：磁耦隔離 + TVS管的雙重防護設計，通過 2kV群脈沖測試零丟包，能適應家電涂裝車間的粉塵、電磁干擾、溫濕度變化等惡劣環境。

三、系統架構與設備清單

1.現場層

涂裝產線：冰箱、洗衣機鈑金件前處理、靜電噴涂、固化、冷卻自動化產線 25條

主控制器：西門子 S7-200 SMART CPU 417-4HP 30套

采集模塊：西門子 6ES7431-1KF20-0AB0 60塊（采集溫度、壓力、靜電電壓等工藝參數）

通訊模塊：捷米特 ETH-S7200-JM01 Plus以太網通訊模塊 30只

觸摸屏：西門子 TP700 Comfort 56臺（保留原有 PPI口，直接復用）

2.控制層

輔控 PLC：西門子 S7-1200 CPU 1515-2PN 10套，負責涂裝機械手、自動換色系統、固化爐溫精準控制及產線工藝換型聯動

3.信息層

上位機：戴爾工業級服務器 4臺

SCADA系統：WinCC7.5+KepwareV6.9

MES系統：家電生產專用 MES（基于 C#+SQL Server架構，實現工藝追溯、訂單管控、質量分析）

4.網絡設備

工業交換機：摩莎 EDS-518A 8臺，組建千兆工業環網，RSTP<50ms?自愈，保障涂裝車間通訊連續無中斷

四、實施步驟

Step1硬件安裝

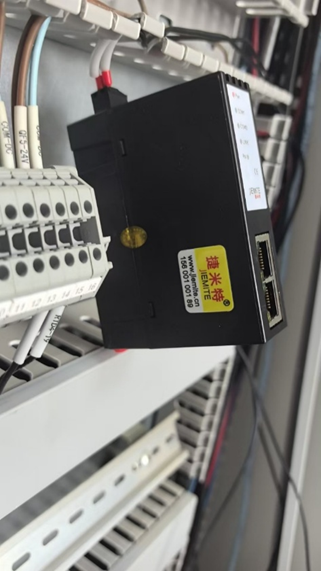

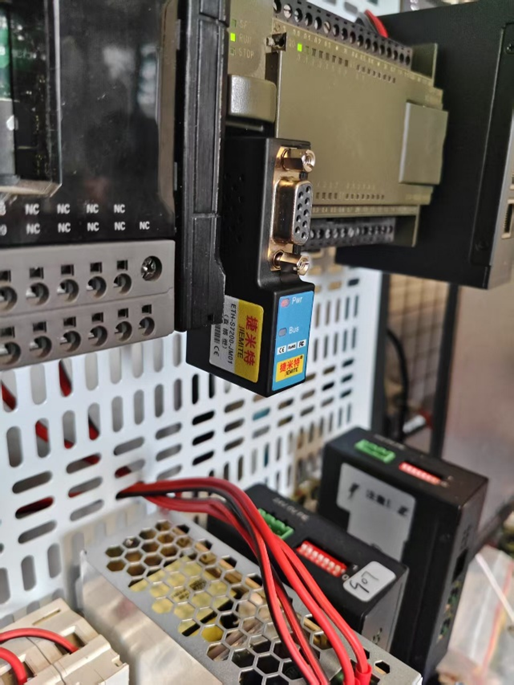

家電涂裝產線單臺改造停機時間僅 3min，最大限度減少生產損失：拔下 S7-200 SMART PLC原 9針 DP總線插頭→插入 ETH-S7200-JM01 Plus以太網通訊模塊→將原插頭接至模塊擴展母口→用 CAT5e工業屏蔽網線將模塊 RJ45口接入車間千兆工業交換機。西門子 TP700觸摸屏仍連接至模塊擴展母口，保持原有 PPI地址，無地址沖突，直接實現原有監控功能。

Step2參數配置

通過捷米特 NetDeviceV2.1.6配置軟件，自動掃描車間 30個以太網通訊模塊，進行批量參數配置，大幅提升改造效率：

模塊 IP：192.168.30.100-129/24（與 S7-1200 PLC同網段，符合家電工廠網絡規劃標準）；

S7-1200側：在 TIA Portal V17中為每臺 S7-200 SMART PLC建立 “S7連接”，伙伴 IP指向?qū)?yīng)以太網模塊，實現雙 PLC的點對點通訊；

西門子觸摸屏側：在 WinCC Professional中將驅動更新為 “SIEMENS Ethernet (ISO-on-TCP)”，僅需填入對應模塊 IP，原有變量表、涂裝工藝畫面、設備報警組態無需任何修改，直接投入使用。

五、經驗與展望

本次家電鈑金涂裝車間的智能化升級項目證明，對于工業企業的老舊 PLC控制設備，無需進行整體更換，通過選用適配的工業以太網通訊模塊，可實現低成本、高效率的數字化升級，既保護了企業的既有設備投資，又能快速融入工廠的數字化生產體系。

（其他內容配置過程及其他相關咨詢可聯系楊工。）
