2 gst_dec_display案例

2.1案例說明

本案例使用GStreamer API實現ARM端從本地導入H.264/H.265編碼格式的800x480分辨率視頻文件，然后進行H.264或H.265(NV12)解碼，將解碼后的圖像以60fps的幀率實時顯示至LVDS顯示屏。

備注：播放視頻時，本案例的H.264解碼功能僅支持H.264編碼格式的視頻，H.265解碼功能僅支持H.265編碼格式的視頻。

程序流程圖如下圖所示：

圖 3

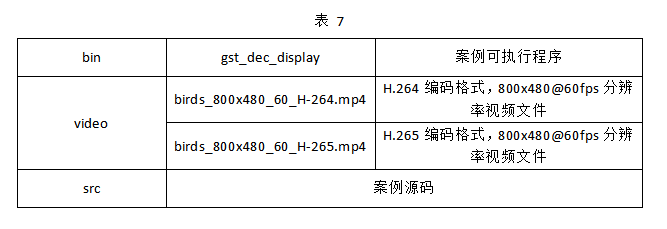

案例目錄說明如下表所示。

2.2案例測試

請通過DVI線將LVDS顯示屏（廠家：欣瑞達，型號：XT070YTA23R_A6）連接至單板機LVDS OUT接口。將案例video目錄下的birds_800x480_60_H.264.mp4、birds_800x480_60_H.265.mp4視頻文件和bin目錄下的可執行程序gst_dec_display拷貝至單板機系統任意目錄下，并進入可執行程序所在目錄，執行如下命令查看程序參數信息。

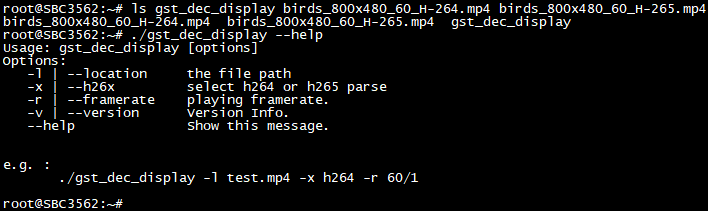

Target# ./gst_dec_display --help

圖 4

參數解析：

-l：選擇要播放視頻的路徑。

-x：選擇H.264或H.265格式解碼。

-r：選擇播放視頻時的幀率。

-v：版本信息。

--help：幫助信息。

2.2.1解碼H.264格式視頻

（1）解碼800x480@60fps視頻

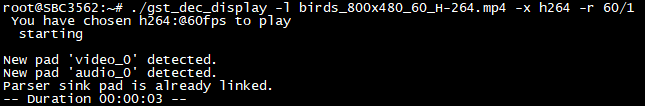

執行如下命令，以H.264格式對視頻進行解碼，并將800x480@60fps的視頻在LVDS顯示屏上播放。

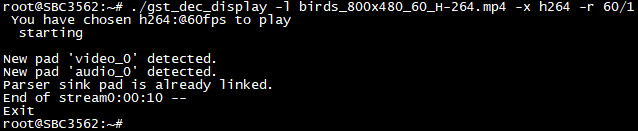

Target# ./gst_dec_display -l birds_800x480_60_H-264.mp4 -x h264 -r 60/1

圖 5

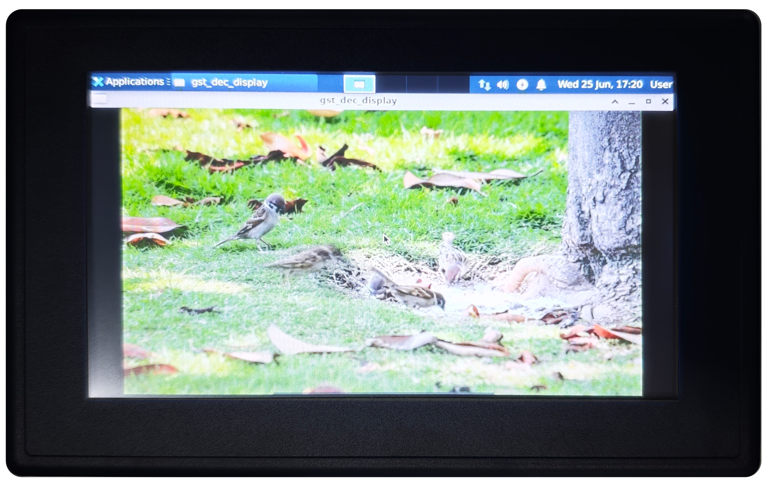

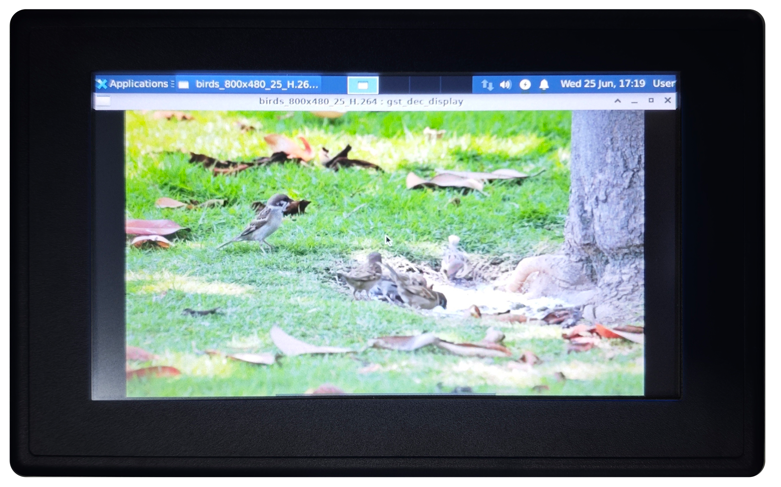

LVDS顯示屏將會播放birds_800x480_60_H.264.mp4視頻文件，如下圖所示。

圖 6

視頻播放完后將自動退出。

圖 7

2.2.2解碼H.265格式視頻

（1）解碼800x480@60fps視頻

執行如下命令，以H.265格式對視頻進行解碼，并將800x480@60fps的視頻在LVDS顯示屏上播放。

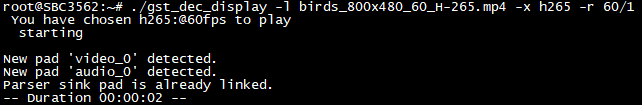

Target# ./gst_dec_display -l birds_800x480_60_H-265.mp4 -x h265 -r 60/1

圖 8

LVDS顯示屏將會播放birds_800x480_60_H.265.mp4視頻文件，如下圖所示。

圖 9

視頻播放完后將自動退出。

圖 10

2.3案例編譯

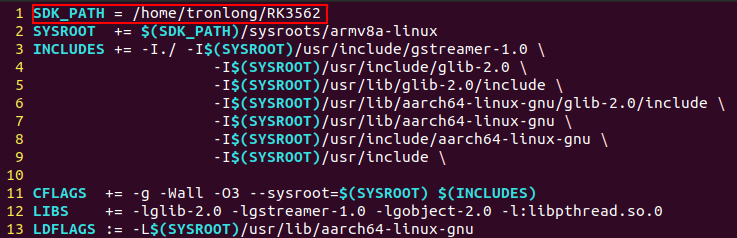

將案例src源碼目錄拷貝至Ubuntu工作目錄下，進入源碼目錄，查看makefile文件，確保"SDK_PATH"為sysroot解壓路徑，請根據實際情況修改。如下圖所示。

圖 11

執行如下命令，配置交叉編譯工具鏈環境變量。

Host# source /home/tronlong/RK3562/environment

圖 12

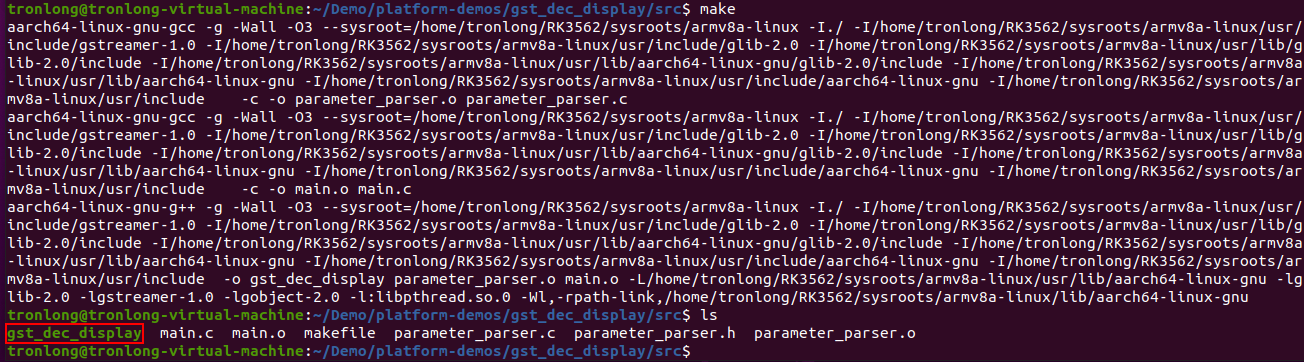

執行如下命令進行案例編譯，編譯完成將會在相同目錄下生成可執行程序。

Host# make

2.4案例解析

2.4.1GStreamer管道示意圖

圖 14

管道命令示例如下。

備注："filesrc location=test.mp4"請根據實際情況修改視頻路徑。

Appsink： gst-launch-1.0 filesrc location=test.mp4 ! qtdemux ! h264parse ! mppvideodec ! xvimagesink

2.4.2關鍵代碼說明

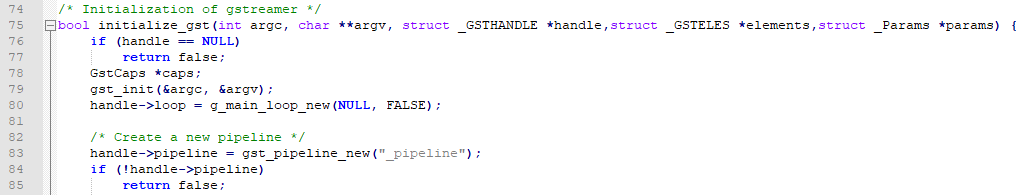

（1）初始化Gstreamer，創建Pipeline。

圖 15

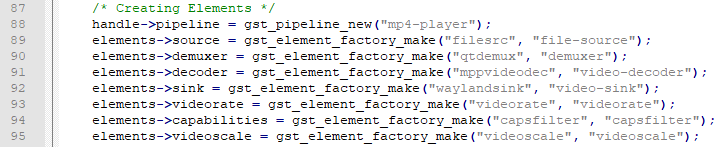

（2）初始化Gstreamer元件。

圖 16

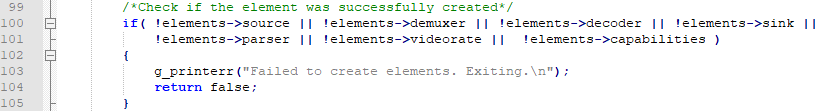

（3）檢查元件初始化情況。

圖 17

（4）配置各元件參數。

圖 18

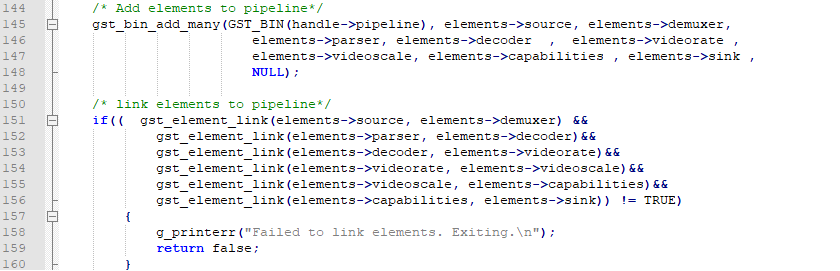

（5）將元件加入并鏈接到Pipeline中。

圖 19

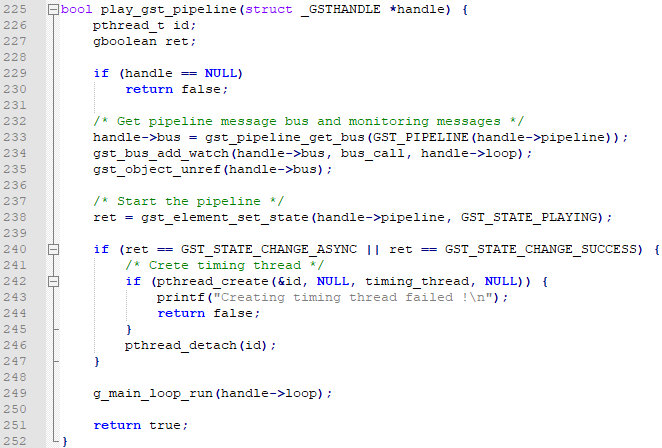

（6）更改Pipeline狀態為playing，使其開始工作。

圖 20

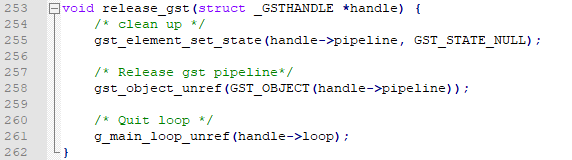

（7）停止Pipeline，并釋放資源。

圖 21

由于篇幅過長等原因，部分內容均不逐一展示，如需獲取完整版詳細資料，請關注Tronlong創龍科技微信公眾號或官網，或者評論區留言，感謝您的支持！
