一、項目背景

某中型水力發電站裝機容量 3×10MW，負責轄區內工業及民生供電，其引水系統、泄洪系統的水情監測為電站安全運行核心環節。2025 年下旬電站升級水情實時閉環調控系統，要求投入式水情監測儀實時采集庫區水位、進水口流速、攔污柵前后水壓差等數據，三菱 A3A PLC 需在 80ms 內完成數據解析，根據水位變化調節導葉開度、控制泄洪閘啟停，同時將水情數據與機組運行參數上傳至電站集控中心。原有 485 總線采集方案數據刷新周期 1.8s，且?guī)靺^(qū)強電磁、潮濕環境下易出現數據丟包、延遲，導致水情調控響應滯后，存在機組運行安全隱患。電站決定保留原有 PLC 機組控制程序，通過捷米特JM-ETH-A 以太網通信模塊為 PLC 擴展以太網通訊能力，實現水情數據的高速采集與閉環調控，解決傳統總線通訊的環境適配與傳輸效率問題。

二、系統架構與設備清單

1. 核心控制器

三菱 A 系列 PLC：型號 A3A，固件版本 20CX，負責水電站機組啟?？刂啤⑺殚]環調節、設備狀態監測、故障報警及集控中心數據交互。

2. 以太網轉換模塊

捷米特 JM-ETH-A，導軌式安裝，自帶 COM1（RS-232）、COM2（RS-485/422）雙串口，10/100M 自適應 RJ45 網口，支持三菱 MC 協議、Modbus TCP 雙協議并發，最多支持 6 個上位機同時訪問，適配電站集控中心、現場控制室、運維移動端的多端數據監控需求。

3. 采集設備

昆侖海岸 JYB-KO-Y2AGW 水電站專用水情監測儀，IP68 防護等級，以太網接口，支持 Modbus TCP 協議，水位采集精度 ±1cm、流速精度 ±0.01m/s，數據刷新周期 < 1ms，可直接掛載于庫區、進水口等水下及戶外監測點，適配水電站潮濕、多水環境。

4. 網絡基礎設施

摩莎 EDS-308 工業交換機，8 口百兆，寬溫寬壓設計，支持防雷、防浪涌及端口隔離，抗電磁干擾能力強，適配水電站高壓設備、戶外露天的復雜網絡環境。

5. 輔助設備

·上位機：研華 IPC-610L 工業工控機，安裝 WinCC 7.5 SP3，用于水電站水情數據、機組運行參數的實時監控、歷史數據歸檔及趨勢分析；

·觸摸屏：三菱 GOT2000 系列 GT2710-VTBA，帶以太網口，原生支持三菱 MC 協議，供現場運維人員設置水情監測閾值、調節機組運行參數、查看實時水情與設備狀態；

·集控中心系統：區域電網水電站集控平臺，通過 OPC UA 接口實現與電站的雙向數據交互，用于多電站水情統一調度、運行數據存儲與安全預警；

·執行設備：西門子 S7-300 控制的導葉執行器、泄洪閘液壓啟閉系統，通過 PLC 模擬量輸出模塊與開關量輸出模塊實現水情調控動作執行。

三、硬件連接與 IP 規劃

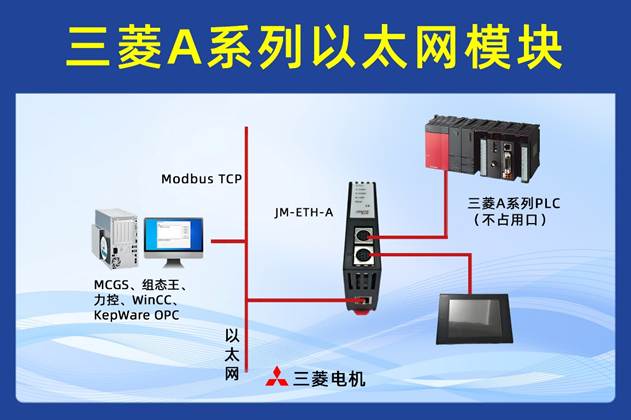

1.捷米特 JM-ETH-A 以太網通訊模塊的 COM1 口通過 QC30R2 編程電纜連接至 A3A PLC 的 RS-232 編程口，實現模塊與 PLC 的串口數據交互；COM2 口連接 PLC 的 485 總線，預留用于后續擴展電站變壓器溫度、開關柜狀態等采集設備。

2.JM-ETH-A、昆侖海岸水情監測儀、三菱 GOT2000 觸摸屏、研華工業上位機全部接入摩莎 EDS-308 工業交換機，IP 地址統一規劃在 192.168.10.0/24 網段

四、軟件配置與調試步驟

1. 模塊側設置

·模塊上電后，通過 Edge 瀏覽器訪問 192.168.10.100:80，進入 JM-ETH-A 的 Web 配置界面，完成基礎參數配置；

·串口參數配置：波特率 115200bps、數據位 8、偶校驗、停止位 1，無流控，與三菱 A3A PLC 串口默認參數完全匹配；

·協議配置：開啟三菱 MC 協議與 Modbus TCP 協議并發模式，設置 Modbus TCP 協議數據解析優先級，確保水情數據高速傳輸。

2. 上位機與觸摸屏組態

（1）上位機組態

·在 WinCC 7.5 SP3 中添加 “捷米特 JM 驅動”，輸入 JM-ETH-A 的 IP 地址 192.168.10.100，通訊協議選擇三菱 MC 協議，建立上位機與 PLC 的以太網通訊；

·配置水情數據實時監控畫面、歷史趨勢曲線及故障報警彈窗，實現數據可視化展示與異常及時提醒。

（2）三菱觸摸屏組態

·在三菱 GT Designer3 組態軟件中，新建與 A3A PLC 的以太網通訊連接，協議選擇三菱 MC 協議，填寫觸摸屏 IP192.168.10.102，完成通訊參數配置；

·設計現場操作界面，包含水情數據實時顯示、調控參數手動設置、設備狀態指示燈及故障復位按鈕，適配現場運維的便捷性需求。

4. PLC 編程與調試

·在三菱 GX Works2 編程軟件中，編寫基于 MC 協議的以太網數據讀寫程序，實現 PLC 對 JM-ETH-A 轉發的水情數據的快速解析與存儲；

·編寫水情閉環調控邏輯，根據水位、流速數據自動計算導葉開度、泄洪閘啟停信號，通過模擬量與開關量輸出模塊控制執行設備；

·進行現場聯機調試，逐步優化數據采集周期與調控邏輯參數，確保 PLC 在 80ms 內完成數據解析與指令下發，水情調控響應無滯后。

五、總結與展望

本案例通過為三菱 A3A PLC 配合捷米特 JM-ETH-A 以太網通訊模塊，在不改動原有水電站機組控制程序的基礎上，實現了 PLC 與昆侖海岸水情監測儀的高速、穩定以太網通訊，徹底解決了傳統 485 總線采集方案在水電站復雜環境下的數據延遲、丟包、調控響應滯后等問題。后續電站計劃基于該通訊架構，擴展光伏儲能、泵站聯動等采集與控制設備，構建水電站綜合智慧監控系統，進一步提升電站的智能化運行水平。
