一、項目背景

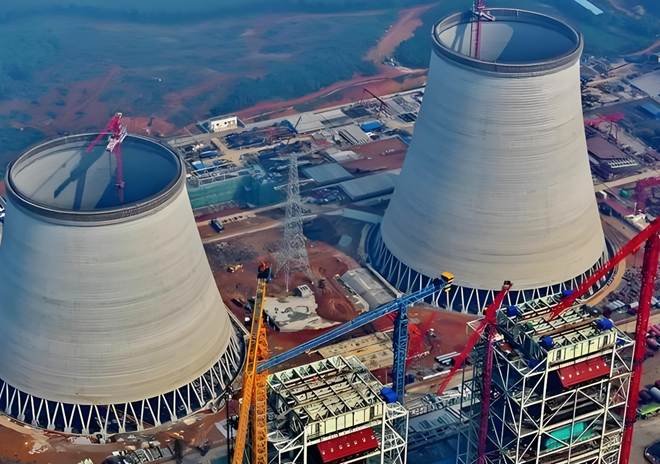

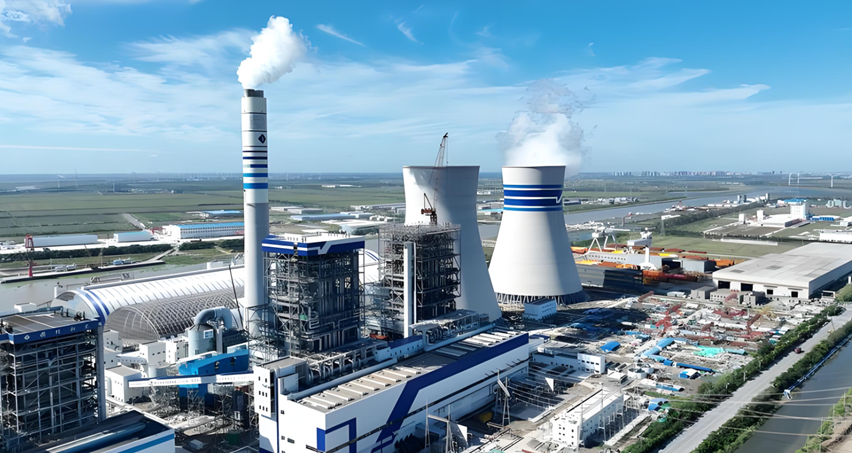

某300MW燃煤火力發電廠，為區域主力供電熱源廠，鍋爐燃燒系統的爐況監測是電廠節能降耗、安全運行的關鍵。2025年三季度電廠開展鍋爐燃燒優化改造，要求爐況監測儀實時采集爐膛溫度、煙氣含氧量、爐內壓力、煤粉濃度等核心數據，三菱Q2AS PLC需在90ms內完成數據解析，根據爐況偏差調節送引風機轉速、煤粉給料量，實現鍋爐高效低氮燃燒，同時將爐況數據與鍋爐運行參數上傳至電廠 SIS系統。原有485總線采集方案數據刷新周期2.2s，且鍋爐車間高溫、高粉塵、強振動環境下總線通訊易受干擾，數據丟包率達3%，導致爐況調控不及時，鍋爐燃燒效率偏低，氮氧化物排放接近限值。電廠決定保留原有 PLC鍋爐控制程序，通過捷米特JM-ETH-A以太網通信模塊為PLC擴展以太網通訊能力，實現爐況數據的高速、抗干擾采集與閉環優化調控，解決傳統總線通訊的傳輸短板與環境適配問題。

二、系統架構與設備清單

1.核心控制器

三菱A系列PLC：型號Q2AS，固件版本20CX，負責燃煤電廠鍋爐燃燒系統的啟?？刂?、爐況閉環優化調節、設備狀態監測、故障報警及SIS系統數據交互。

2.以太網轉換模塊

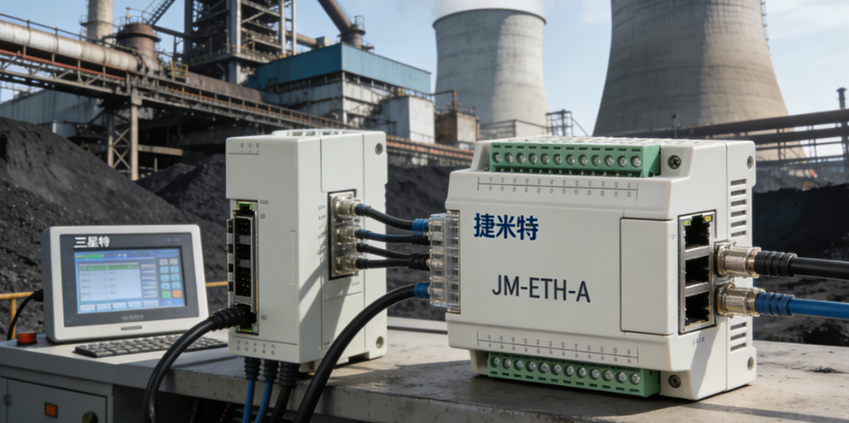

捷米特JM-ETH-A，導軌式安裝，自帶COM1（RS-232）、COM2（RS-485/422）雙串口，10/100M自適應RJ45網口，支持三菱MC協議、Modbus TCP雙協議并發，最多支持6個上位機同時訪問，適配電廠集控室、鍋爐車間控制室、環保監測室的多端數據監控需求。

3.采集設備

虹潤NHR-9700燃煤電廠專用爐況監測儀，IP67防護等級，以太網接口，支持Modbus TCP協議，爐膛溫度采集精度±0.5℃、煙氣含氧量精度±0.1%，數據刷新周期<1.5ms，可直接安裝于鍋爐爐膛、煙道等監測點，適配高溫、高粉塵的鍋爐車間環境。

4.網絡基礎設施

摩莎EDS-408A工業交換機，8口百兆，工業級耐高溫、抗振動設計，支持端口鏡像與隔離，抗粉塵、抗電磁干擾能力強，適配燃煤電廠鍋爐車間的復雜工業環境。

5.輔助設備

上位機：戴爾 Precision T7920工業工作站，安裝 WinCC 7.5 SP4，用于鍋爐爐況數據、燃燒運行參數的實時監控、歷史數據歸檔及燃燒效率分析；

觸摸屏：三菱 GOT1000系列 GT1685M-STBA，帶以太網口，原生支持三菱 MC協議，供鍋爐車間現場操作人員設置爐況監測閾值、調節燃燒控制參數、查看實時爐況與設備運行狀態；

SIS系統：電廠廠級監控信息系統，通過 OPC UA接口實現與鍋爐控制系統的雙向數據交互，用于電廠生產過程監控、能耗分析與環保數據上報；

執行設備：施耐德 TeSys系列變頻器控制的送引風機、煤粉給料機，通過 PLC模擬量輸出模塊實現爐況優化調控的動作執行，配套西門子脫硝噴氨系統，實現低氮燃燒協同控制。

三、硬件連接與 IP規劃

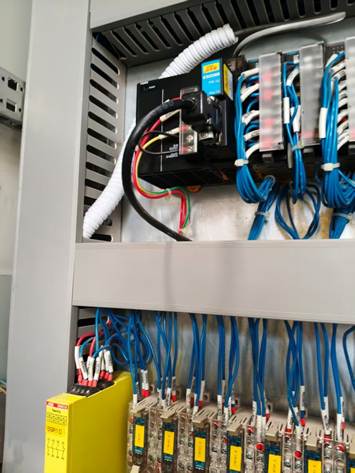

捷米特 JM-ETH-A以太網通訊模塊的 COM1口通過 QC30R2編程電纜連接至 Q2AS PLC的 RS-232編程口，實現模塊與 PLC的串口數據交互；COM2口連接 PLC的 485總線，預留用于后續擴展鍋爐省煤器溫度、空預器壓差等輔助采集設備。

JM-ETH-A、虹潤爐況監測儀、三菱 GOT1000觸摸屏、戴爾工業上位機全部接入摩莎 EDS-408A工業交換機，IP地址統一規劃在 192.168.20.0/24網段

四、軟件配置與調試步驟

1.模塊側設置

模塊上電后，通過 Chrome瀏覽器訪問 192.168.20.100:80，進入 JM-ETH-A的 Web配置界面，完成基礎參數配置；

串口參數配置：波特率 115200bps、數據位 8、偶校驗、停止位 1，無流控，與三菱 Q2AS PLC串口默認參數完全匹配；

抗干擾配置：開啟模塊數據緩存與校驗功能，設置數據重傳機制，確保在鍋爐車間強干擾環境下通訊的穩定性。

2.上位機與觸摸屏組態

（1）上位機組態

在 WinCC 7.5 SP4中添加 “捷米特 JM驅動”，輸入 JM-ETH-A的 IP地址 192.168.20.100，通訊協議選擇三菱 MC協議，建立上位機與 PLC的以太網通訊；

配置鍋爐爐況實時監控畫面、燃燒效率趨勢分析曲線、環保排放數據統計報表，實現爐況數據的可視化與精細化管理。

（2）三菱觸摸屏組態

在三菱 GT Designer2組態軟件中，新建與 Q2AS PLC的以太網通訊連接，協議選擇三菱 MC協議，填寫觸摸屏 IP192.168.20.102，完成通訊參數配置；

設計鍋爐車間現場操作界面，包含爐況核心數據實時顯示、燃燒控制參數手動 /自動切換、設備故障報警提示及緊急停機按鈕，適配現場高溫、高粉塵環境下的便捷操作需求。

五、總結與展望

本案例通過為三菱 Q2AS PLC配合捷米特 JM-ETH-A 以太網通訊模塊，在不改動原有燃煤電廠鍋爐控制程序的基礎上，實現了 PLC與虹潤 NHR-9700爐況監測儀的高速、穩定、抗干擾以太網通訊，徹底解決了傳統 485總線采集方案在鍋爐車間復雜環境下的數據延遲、丟包、燃燒調控不及時等問題。后續電廠計劃基于該通訊架構，擴展脫硫、脫硝系統的采集與控制設備，構建燃煤電廠環保與燃燒協同優化的智慧控制系統，進一步提升電廠的節能降耗與環保水平。
