在電子電路設計、元器件選型過程中，MOS管是最常用的開關/放大器件之一，而N溝道（N-MOS）和P溝道（P-MOS）的選擇，直接決定電路能否穩定工作、成本是否可控，甚至?xí)粫霈F(xiàn)“燒管”隱患。很多人選型時只看參數，忽略溝道類型的核心差異，最終踩坑返工、調試反復。今天就從原理、場景、選型技巧三方面，幫你徹底理清兩者的區別，選對不踩坑。

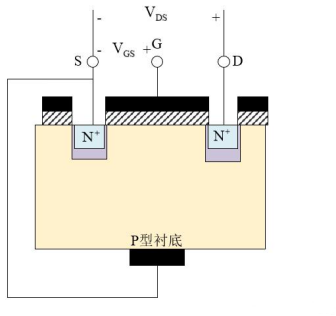

一、先搞懂核心差異：原理層面的本質區別
MOS管的核心是“電場控制導電”，溝道類型的不同，本質是載流子類型、導通條件、電路接法的差異，這是所有選型的基礎。
1. 載流子與導通速度：決定性能上限
?N-MOS：載流子是電子，電子的遷移率遠高于空穴（P-MOS載流子）。簡單說，電子跑的更快，所以N-MOS的開關速度更快、高頻性能更好，適合高頻開關、快速響應的場景。

?P-MOS：載流子是空穴，遷移率低，開關速度慢、高頻損耗大，僅適合低頻、低速開關的簡單場景。

2. 導通條件：高低電平控制的核心邏輯
MOS管導通的關鍵是“柵源電壓（Vgs）達到閾值”，但N、P-MOS的導通電平完全相反，這是電路接線和控制的核心：

舉個通俗例子：N-MOS像“高電平開門”，給高電壓就通電；P-MOS像“低電平開門”，拉低電壓就通電，反之則斷電。

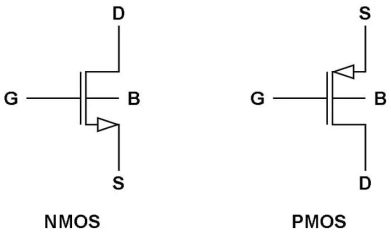

3. 電路接法：源極接地/接電源的固定邏輯
這是選型時最容易踩坑的點，不同溝道類型對應固定的電路連接方式，接反直接無法工作：
?N-MOS：源極（S）必須接地，漏極（D）接負載電源正極。控制時，柵極（G）輸入高電平，Vgs為正，管導通。
?P-MOS：源極（S）必須接電源正極，漏極（D）接負載。控制時，柵極（G）輸入低電平，Vgs為負，管導通。
簡單記：N-MOS“源極接地”，P-MOS“源極接電源”，這一規則決定了兩者在電路中的適用場景。

二、場景化選型：看應用場景選對不選貴
了解原理后，核心看“電路拓?fù)洹⒖刂齐y度、成本需求”三大維度，不同場景選對應溝道類型，效率和成本雙優。
1. 首選N-MOS的場景：90%的常用開關場景
N-MOS因?qū)娮璧?、開關快、成本低，是絕大多數場景的首選，尤其這些情況：
?低端開關（負載接地）：負載一端接電源，另一端接MOS管漏極，源極接地。比如LED指示燈、小電機接地控制、傳感器供電開關，直接用N-MOS，接線簡單、控制方便。
?高頻開關場景：如開關電源、PWM調光、逆變器、高頻加熱設備，N-MOS的高頻特性能減少損耗，提升電路效率。
?大電流/大功率場景：N-MOS更容易做到低導通電阻（Rds(on)），大電流下發熱少，穩定性更強，適合電機驅動、大功率電源、汽車電子等大負載場景。
?邏輯控制電路：數字電路中，N-MOS更適配CMOS邏輯的低電平控制，兼容性更好。

2. 只能選P-MOS的場景：高端開關的剛需
P-MOS雖然性能稍弱，但在高端開關（負載接電源正極）中無可替代，這也是唯一必須選P-MOS的場景：
?高端開關（負載接電源）：負載一端接地，另一端接電源正極，需要控制電源正極的通斷。比如電池供電設備的電源總開關、汽車電子中電池到負載的供電控制，必須用P-MOS。因為N-MOS源極接地，無法直接控制電源正極，強行接會導致Vgs無法達到導通閾值，管子永遠截止。
?低壓、小電流、低頻場景：如小型便攜設備（藍牙耳機、智能手環）的電源開關，對速度要求低，只需簡單通斷，P-MOS成本低、接線更適配。

3. 避坑提醒：這些錯誤選型千萬別犯
1.低端開關選P-MOS：完全沒必要，不僅控制復雜（需要負電壓驅動），還會增加成本和電路復雜度，純屬畫蛇添足。
2.高端開關選N-MOS：絕對不可行，N-MOS源極必須接地，無法控制電源正極，管子無法導通，電路無輸出。
3.高頻場景選P-MOS：P-MOS開關速度慢，高頻下?lián)p耗大，會導致發熱嚴重、效率低，甚至燒毀器件。
4.忽略閾值電壓（Vgs(th)）：N-MOS的Vgs(th)一般為2-4V，控制時要保證Vgs遠大于閾值，確保完全導通；P-MOS同理，避免半導通狀態導致發熱。
三、進階選型技巧：除了溝道類型，還要看這些參數
選對溝道類型只是第一步，結合參數精準匹配，才能真正“不踩坑”，核心關注4個關鍵參數：
1. 漏源電壓（Vds）：匹配電路供電電壓
Vds是MOS管能承受的最大電壓，必須大于電路的最大供電電壓，并留1.2-2倍余量。比如12V電源供電，選Vds≥24V的MOS管，避免過壓擊穿。
2. 導通電阻（Rds(on)）：決定發熱和功耗
Rds(on)越小，MOS管導通時的損耗（P=I2×Rds(on)）越小，發熱越少。
?大電流場景（如10A以上）：優先選Rds(on)≤10mΩ的N-MOS，減少發熱。
?小電流場景：Rds(on)≥50mΩ也可滿足需求，無需追求過低。
3. 漏源電流（Id）：匹配負載最大電流
Id是MOS管能長期穩定工作的最大電流，必須大于負載的最大工作電流，同樣留余量。比如電機額定電流5A，選Id≥10A的MOS管，避免過流燒管。
4. 柵源電容（Cgs）：影響開關速度
Cgs越小，開關速度越快，高頻損耗越低。高頻場景（如MHz級PWM）優先選Cgs小的N-MOS；低頻場景（如kHz以下）可忽略該參數。
四、總結：3句話搞定選型
1.看拓?fù)溥x溝道：負載接地→選N-MOS（低端開關）；負載接電源→選P-MOS（高端開關），這是核心前提，接反必翻車。
2.看性能選參數：高頻、大電流、大功率→N-MOS+低Rds(on)+高Id；低頻、小電流、便攜場景→P-MOS即可，兼顧成本。
3.留余量保穩定：Vds、Id等參數務必留1.2-2倍余量，避免極端工況下器件損壞，減少后期調試成本。

MOS管選型沒有“絕對的好壞”，只有“適配的選擇”。先明確電路拓?fù)浜蛨鼍?，再結合溝道類型和核心參數篩選，就能輕松避開90%的選型坑，讓電路穩定高效運行。
