共聚焦顯微鏡作為半導體、材料科學等領域的重要觀測工具，憑借其超高分辨率和三維成像技術，突破了傳統寬視野顯微鏡的成像局限，能夠清晰呈現樣品的三維微觀結構。下文，光子灣科技將系統解析共聚焦顯微鏡的技術原理，并詳細介紹主流掃描方式，幫助厘清其成像邏輯與選型要點。

共聚焦顯微鏡的技術原理

傳統寬視野顯微鏡與共聚焦顯微鏡

共聚焦顯微鏡的核心創新的在于“針孔共軛”設計，可有效抑制離焦噪聲，提升圖像對比度與分辨率，本質是對樣品焦平面的精準選擇性成像。傳統寬視野顯微鏡采用面照明，會同時激發焦面及焦面上下區域，離焦熒光信號混入視野，導致圖像模糊、對比度下降，無法清晰呈現微觀細節。

而共聚焦顯微鏡光路設計具有明確共軛關系：光源前設針孔，保證出射光為均勻點光源，且該針孔與樣品觀測點呈物像共軛；探測器前也設針孔，同樣與樣品觀測點保持物像共軛。同時，光路中的分光片將激發光路與信號探測光路分離，避免激發光干擾探測信號。

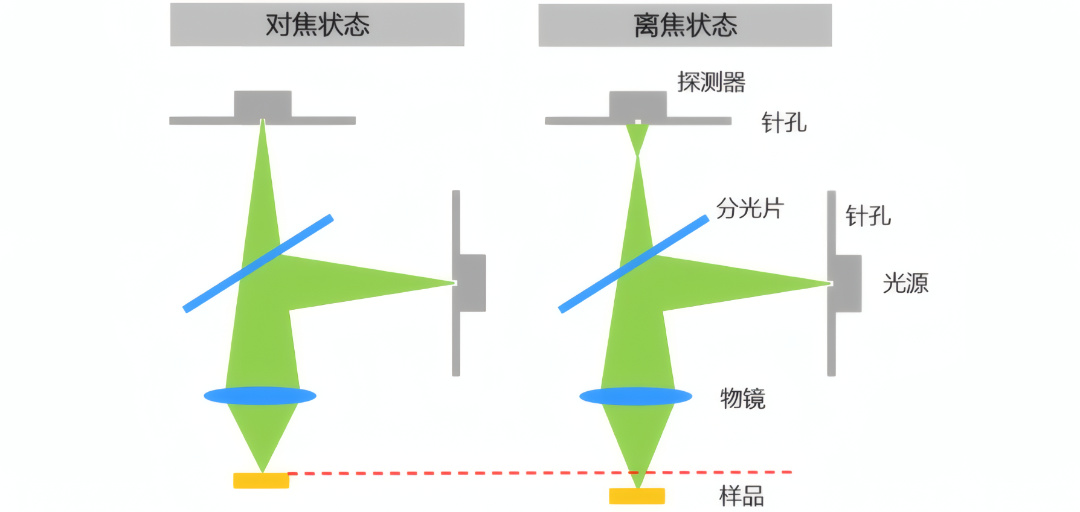

共聚焦顯微鏡的對焦與離焦

共聚焦顯微鏡成像時，樣品對焦后，觀測點成像光斑與探測器針孔精準匹配，熒光信號高效通過并被接收；樣品離焦時，成像光斑彌散，僅極少光線能通過針孔，信號大幅衰減。這種設計確保探測器僅接收焦平面信號，從根本上消除離焦噪聲?！肮簿劢埂焙诵氖?strong>點光源、樣品觀測點與探測器針孔三者精準共面，實現焦平面信號選擇性采集，這也是其成像清晰度優于傳統顯微鏡的關鍵。

共聚焦顯微鏡的主流掃描方式

基于共聚焦原理，單次成像僅能獲取樣品一個點的信息，需通過掃描實現多點成像，進而獲得二維或三維成像。目前主流掃描方式分為單點掃描和轉盤掃描，二者在成像效率、分辨率上各有側重，適配不同觀測場景。

1.單點掃描共聚焦

是共聚焦顯微鏡最經典的掃描方式，通過機械移動實現逐點掃描。系統具備三軸掃描功能：載物臺XY平面移動實現水平逐點掃描，Z軸移動實現深度掃描。成像時，點光源逐點掃描某一焦面獲得二維圖像，再通過Z軸移動掃描不同深度層面，最終整合得到三維結構，其技術優勢在于分辨率高、信號精準；缺點是掃描效率較低，不適用于快速動態過程。

2.轉盤掃描共聚焦

轉盤掃描共聚焦顯微鏡

為提升成像速度，轉盤掃描采用“多點同步成像”。光源側設置布滿針孔的轉盤，樣品側對應微透鏡陣列，將點光源聚焦為多個獨立探測點，實現多點同步照明與成像。轉盤高速旋轉，針孔與微透鏡同步運動，配合相機同步曝光，無需XY平面掃描，僅通過Z軸移動即可完成三維成像。其效率較單點掃描提升數個數量級，適用于快速動態觀測，但分辨率略低于單點掃描。

綜上，共聚焦顯微鏡的核心優勢源于其“針孔共軛”的技術原理，通過物理隔離離焦噪聲，實現了焦平面信號的精準采集，顯著提升了微觀成像的清晰度與分辨率。單點掃描與轉盤掃描作為主流掃描方式，分別以“高分辨率”和“高速度”為核心優勢，適配不同的科研觀測需求。深入掌握其技術原理與掃描方式，既能明晰其成像優勢，也能為后續精準開展研究、突破觀測局限提供支撐。

#Photonixbay.

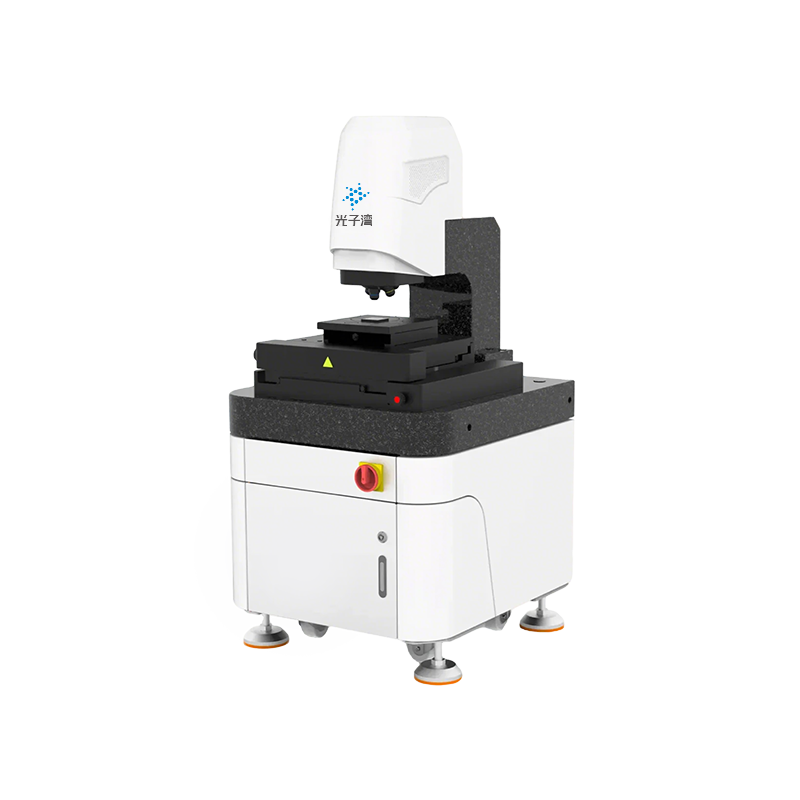

光子灣3D共聚焦顯微鏡

光子灣3D共聚焦顯微鏡是一款用于對各種精密器件及材料表面，可應對多樣化測量場景，能夠快速高效完成亞微米級形貌和表面粗糙度的精準測量任務，提供值得信賴的高質量數據。

超寬視野范圍，高精細彩色圖像觀察

提供粗糙度、幾何輪廓、結構、頻率、功能等五大分析技術

采用針孔共聚焦光學系統，高穩定性結構設計

提供調整位置、糾正、濾波、提取四大模塊的數據處理功能

光子灣共聚焦顯微鏡以原位觀察與三維成像能力，為精密測量提供表征技術支撐，助力從表面粗糙度與性能分析的精準把控，成為推動多領域技術升級的重要光學測量工具。
