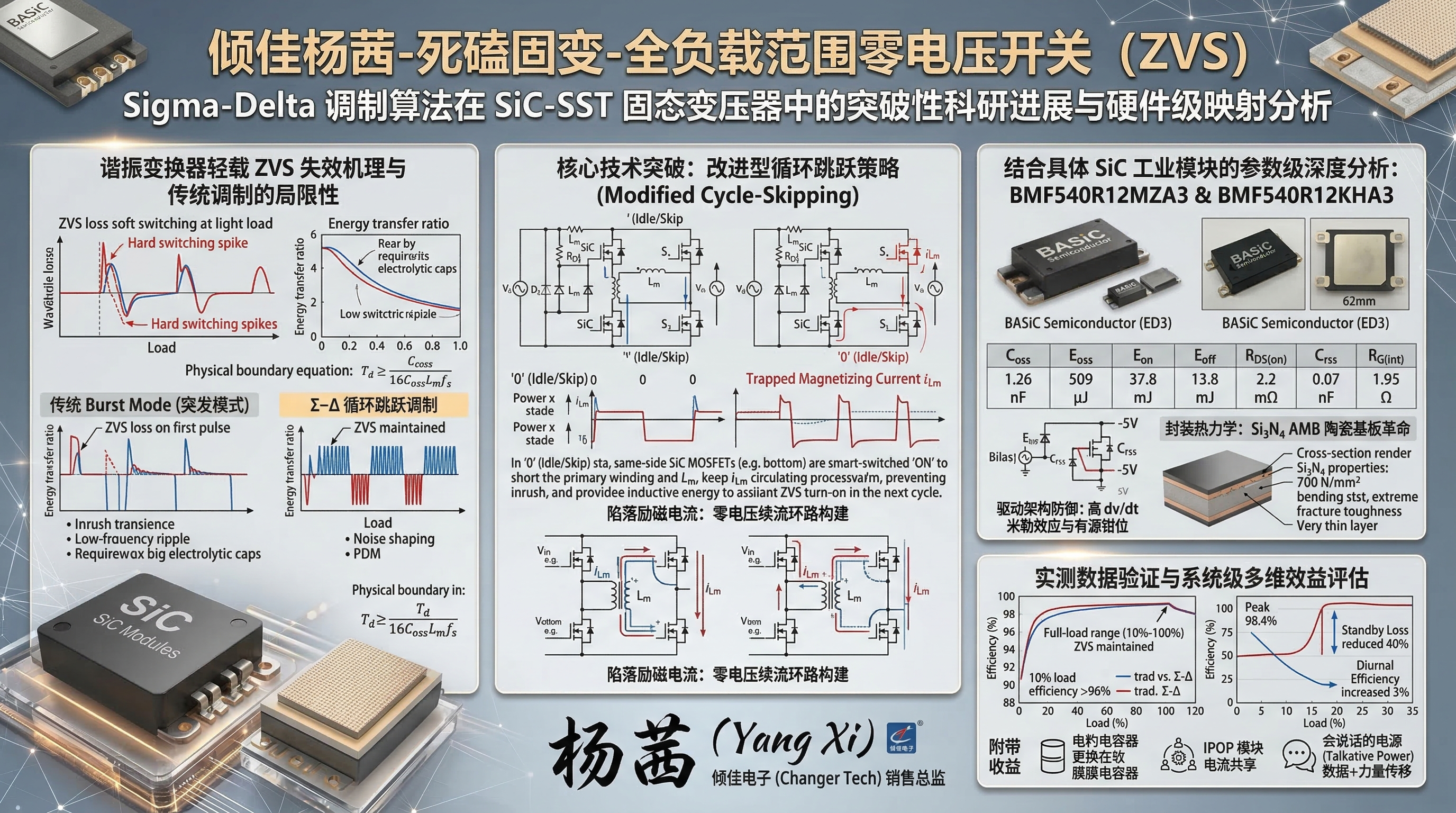

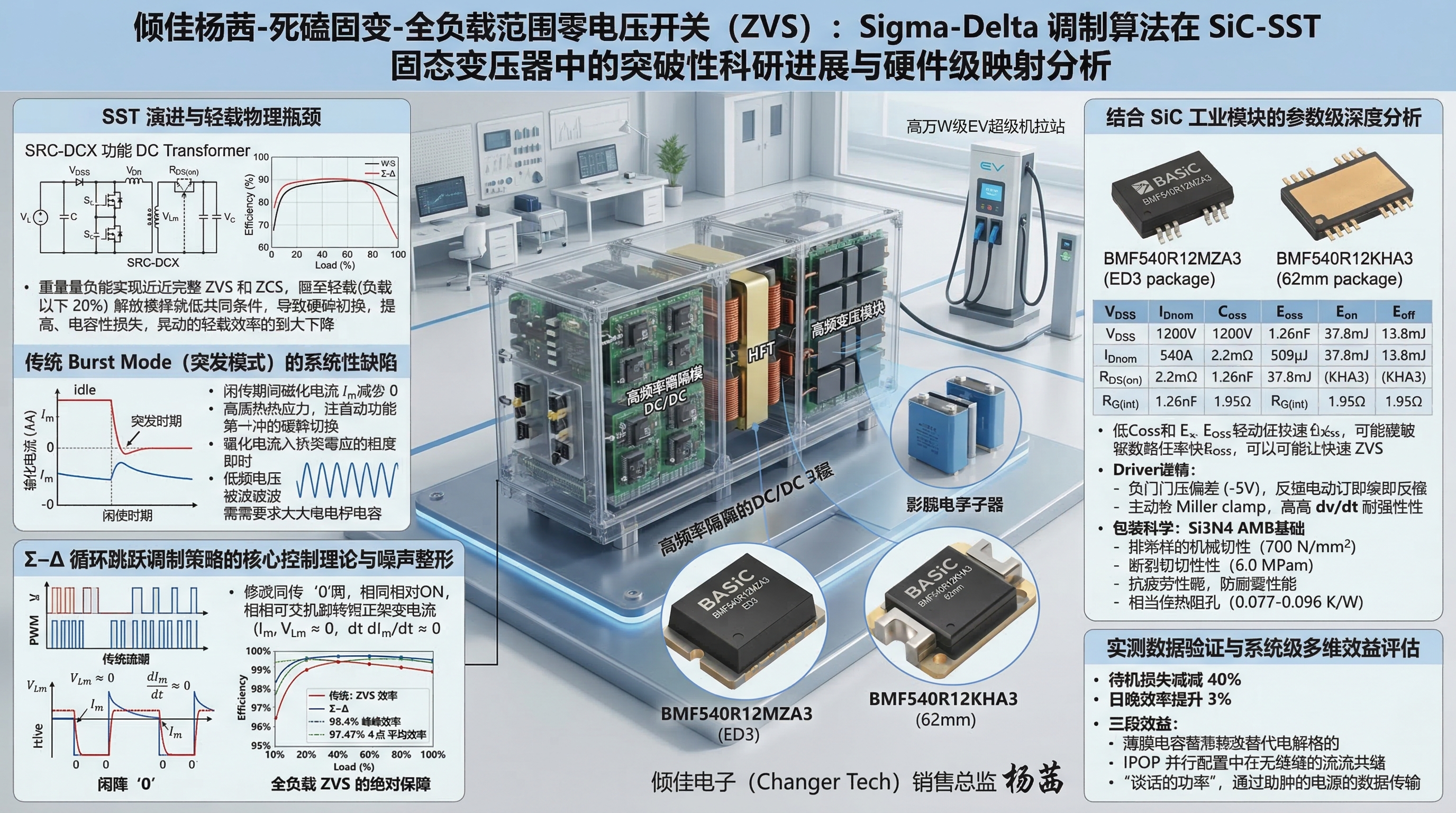

傾佳楊茜-死磕固變-全負載范圍零電壓開關（ZVS）：Sigma-Delta 調制算法在 SiC-SST 固態變壓器中的突破性科研進展與硬件級映射分析

固態變壓器（SST）的演進與輕載能效的物理瓶頸

在現代智能電網、兆瓦級電動汽車（EV）超充基礎設施以及大規模分布式儲能系統中，傳統的工頻電磁變壓器因其體積龐大、重量驚人且缺乏主動潮流路由能力，已逐漸無法滿足高密度、高動態響應的現代電力電子網絡需求。固態變壓器（Solid-State Transformer, SST）作為一種高度復雜的電力電子架構，通過引入高頻隔離的 DC/DC 變換級，不僅在體積和重量上實現了數量級的縮減，更賦予了電網雙向能量流動、故障快速隔離以及主動電能質量調節的全新能力 。

固變SST 技術的工程可行性與寬禁帶（Wide-Bandgap, WBG）半導體材料的發展密不可分，尤其是碳化硅（SiC）MOSFET 的大規模商業化應用 。與傳統的硅基絕緣柵雙極型晶體管（IGBT）相比，SiC 器件具備極低的導通電阻（RDS(on)?）、卓越的臨界擊穿電場強度以及極佳的熱導率，這使得 固變SST 能夠在數十甚至數百千赫茲（kHz）的高頻下運行，從而大幅縮小高頻隔離變壓器（HFT）的磁芯體積 。

然而，將高頻 SiC 功率模塊集成到 固變SST 架構中，引入了極為深刻的運行挑戰。固變SST 的核心隔離級通常采用作為直流變壓器（DC Transformer, DCX）運行的串聯諧振變換器（Series Resonant Converter, SRC-DCX）。在額定重載條件下，SRC-DCX 能夠?qū)崿F(xiàn)近乎完美的零電壓開關（Zero Voltage Switching, ZVS）和零電流開關（ZCS），峰值轉換效率可輕易突破 98% 。但在電網和充電站的實際全天候運行剖面中，SST 絕大部分時間處于部分負載或極輕負載待機狀態。當負載率跌落至 20% 以下時，SRC-DCX 的諧振條件遭到破壞，極易喪失 ZVS 軟開關狀態，導致系統產生巨大的硬開關容性損耗和無功環流損耗，輕載效率呈現出斷崖式劇降的痛點 。傾佳電子力推BASiC基本半導體SiC碳化硅MOSFET單管，SiC碳化硅MOSFET功率模塊，SiC模塊驅動板，PEBB電力電子積木，Power Stack功率套件等全棧電力電子解決方案。?

基本半導體代理商傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊，助力電力電子行業自主可控和產業升級！

為了徹底攻克這一物理瓶頸，最新的前沿電力電子研究提出了一種具有顛覆性的 Σ?Δ（Sigma-Delta）循環跳躍調制（Cycle-Skipping Modulation, CSM）策略 。該算法通過動態“跳過”無效的開關周期，并在跳躍的空閑周期內通過硬件控制狀態的重構，維持微小的變壓器勵磁電流（Magnetizing Current, iLm?），從而在不需要增加任何輔助諧振電路的前提下，確保了 固變SST 從 10% 到 100% 全負載區間始終處于理想的軟開關狀態 。

實測數據與系統級驗證表明，該 Σ?Δ 循環跳躍調制策略不僅將 固變SST 的待機損耗大幅降低了 40%，更將全天候運行的綜合能效（Diurnal Efficiency）提升了約 3% 。本報告將從諧振變換器的軟開關失效機理出發，深入剖析 Σ?Δ 調制的核心控制方程與勵磁電流維持機制，并深度結合基本半導體（BASiC Semiconductor）的 BMF540R12MZA3 與 BMF540R12KHA3 等前沿 SiC 工業模塊的具體寄生參數與熱機械特性，全景展現這一突破性科研進展的理論深度與工程實現路徑。

諧振變換器在輕載條件下的軟開關失效機制與傳統調制的局限性

要深刻理解 Σ?Δ 循環跳躍調制算法的顛覆性意義，首先必須從物理和數學的底層邏輯上，解構傳統 SRC-DCX 在輕載條件下為何會喪失 ZVS，以及傳統輕載效率優化手段為何會面臨難以克服的副作用。

SRC-DCX 的 ZVS 邊界條件與能量方程

作為 固變SST 隔離級的核心，SRC-DCX 通常運行在開環狀態下，開關頻率（fs?）嚴格鎖定在諧振槽的自然諧振頻率（fr?）附近，占空比固定為 50% 。在此理想狀態下，諧振槽呈現純阻性，電壓傳輸比與負載完全解耦，初級側開關管得以在電流滯后于電壓的感性區間內實現 ZVS 開通。

ZVS 的物理本質在于利用變壓器初級側的感性儲能，在死區時間（Dead Time, Td?）內，對即將開通的 MOSFET 的輸出電容（Coss?）進行完全放電，并同時對即將關斷的對管 Coss? 進行充電，直至開關節點電壓被鉗位至直流母線電壓或零電位，從而實現零電壓下開通，消除容性開通損耗（Eon?）。

在全橋或半橋 SRC-DCX 中，用于在死區時間內實現換流的能量來源主要包括兩部分：折算到初級側的負載電流（Iload′?）和高頻變壓器的勵磁電流（Im?）。其能量守恒方程可近似表示為：

21?Lm?Im2?+21?Lr?(Im?+Iload′?)2≥21?(2Coss?)VDS2?

其中，Lm? 為變壓器勵磁電感，Lr? 為諧振電感，VDS? 為開關管兩端的關斷電壓。在重載條件下，Iload′? 極大，上述不等式輕易成立，ZVS 得以完美實現。然而，當 固變SST 進入輕載或空載待機狀態時，負載電流 Iload′?≈0，此時驅動節點電容充放電的重任完全落在了勵磁電流 Im? 的肩上。

根據嚴格的數學推導，為了在單純依靠勵磁電流的情況下確保 ZVS 換流完成，死區時間、勵磁電感、開關頻率與模塊輸出電容之間必須滿足以下臨界不等式邊界條件：

Td?≥16Coss?Lm?fs?

當負載進一步降低，如果在死區時間內勵磁電流的峰值能量不足以抽干 Coss? 中存儲的電荷，開關管的漏源電壓將無法降至零。此時強行給入柵極驅動信號，將導致寄生電容內殘存的能量通過器件內部溝道劇烈耗散，形成嚴重的硬開關（Hard-Switching）容性損耗。對于高壓 SiC 器件，這種高頻硬開關會迅速引發局部熱失控，導致輕載效率出現斷崖式下跌 。

傳統 Burst Mode (突發模式) 的系統性缺陷

為了解決輕載下連續開關帶來的巨大勵磁損耗與硬開關損耗，工業界長期依賴于突發模式（Burst Mode）或脈沖頻率調制（Pulse Frequency Modulation, PFM）。

在傳統的突發模式中，當負載降低時，控制器會發出一段高頻脈沖序列（Burst ON），隨后將所有開關管的柵極信號完全封鎖，進入長時間的休眠期（Burst OFF/Idle）。盡管這種方法降低了平均開關頻率，但它引入了三個極其致命的系統性缺陷，使其在兆瓦級 SiC-SST 中變得不可接受：

ZVS 狀態的徹底喪失與首脈沖熱應力：在休眠期內，諧振槽內的能量通過寄生電阻逐漸耗散殆盡，變壓器的勵磁電流衰減為零（Im?=0）。當下一個突發周期啟動時，由于沒有任何感性電流來輔助換流，突發序列的第一個甚至前幾個脈沖必然是絕對的硬開關 。對于 1200V 的母線電壓，這種硬開關會產生高達數十毫焦耳的瞬間能量沖擊，對 SiC 芯片造成極大的熱機械應力。

變壓器磁芯的涌流沖擊（Inrush Transients） ：在休眠期后，高頻變壓器的磁通密度回落。突如其來的重新勵磁會打破伏秒平衡，導致嚴重的勵磁涌流，不僅引發磁芯的局部飽和風險，還會激發出高頻的聲學噪聲 。

極低頻電壓紋波與儲能電容的體積膨脹：突發模式的啟停周期通常處于人耳可聽的低頻范圍（幾百赫茲至幾千赫茲）。這種低頻能量注入會在 固變SST 的直流母線（DC-link）上產生巨大的低頻電壓紋波。為了平抑這些低頻紋波，硬件工程師不得不使用龐大、沉重且壽命有限的電解電容，這徹底違背了 固變SST 追求高功率密度和高可靠性（摒棄電解電容，使用薄膜電容）的設計初衷 。

因此，傳統的輕載降頻方案在解決一個問題的同時，制造了更多破壞 固變SST 硬件邊界的連鎖反應。學術界和工業界亟需一種能夠在不改變基頻、不產生低頻紋波的前提下，徹底維持全負載 ZVS 的全新調制架構。

Σ?Δ 循環跳躍調制策略的核心控制理論與噪聲整形

針對上述痛點，最新科研進展引入了在高性能數字音頻 DAC 與電信數據轉換器中廣泛使用的 Σ?Δ 調制算法，并將其跨界應用到大功率電力電子的開關控制中，形成了一種被稱為脈沖密度調制（Pulse Density Modulation, PDM）的新型 Σ?Δ 循環跳躍策略 。

脈沖密度控制與 Σ?Δ 環路的數學機制

與傳統的脈寬調制（PWM）改變占空比，或 PFM 改變開關頻率不同，Σ?Δ 循環跳躍調制在微觀上嚴格保持了 SRC-DCX 的最優開關頻率（fs?=fr?）和 50% 的恒定占空比。它通過控制“有效開關周期”與“跳過（休眠）周期”的時間比率（即脈沖密度）來精確調節傳輸?shù)挠泄β?。

具體而言，微控制器（如高頻 STM32 或 DSP）內部構建了一個離散時間的 Σ?Δ 調制器。該調制器接收代表目標功率傳輸指令的連續變量（或高精度數字量）輸入，并將其量化（Quantization）為高速的 1-bit 二進制數據流（由 '1' 和 '0' 組成）。

當數據流輸出為 '1' 時，固變SST 的 SiC 半橋執行一個完整的諧振開關周期，向次級側傳遞一個離散的“能量包”。

當數據流輸出為 '0' 時，系統進入“跳躍（Skip）”周期，暫緩能量傳遞 。

Σ?Δ 調制器的核心威力在于其內部的積分器與負反饋環路。在量化過程中產生的截斷誤差（Quantization Error）并不會被丟棄，而是被實時反饋并積分到下一個采樣周期中 。這種誤差積分機制在頻域上產生了一種被稱為“噪聲整形（Noise Shaping）”的奇妙物理現象。

消除低頻紋波：頻域重構的威力

在傳統的突發模式中，占空比的調節會產生低頻的開/關簇，導致諧波能量高度集中在極低頻頻段。而 Σ?Δ 調制器通過閉環誤差積分，強制使得輸出的二進制脈沖流在時間軸上高度離散化和均勻化 。

從頻域分析的角度看，Σ?Δ 傳遞函數將量化噪聲（即功率脈動的紋波能量）的頻譜分布從低頻區域大幅推移、排擠到了極高的頻段（接近系統采樣頻率或開關頻率 fs?）。由于 SRC-DCX 自身的諧振槽以及后級極小的薄膜電容天生具備優異的高頻低通濾波（Low-Pass Filtering）特性，這些被推移到高頻的紋波能量被輕易、徹底地衰減掉。

其實測數據顯示，采用 Σ?Δ 算法后，固變SST 輸出端的低頻紋波被近乎完全消除，系統得以徹底摒棄壽命短暫的電解電容，轉而使用體積更小、可靠性極高的薄膜電容，從根本上提升了 固變SST 硬件的功率密度與無故障運行時間（MTBF）。

核心技術突破：維持勵磁電流的改進型跳躍機制（Modified Cycle-Skipping）

雖然 Σ?Δ 調制完美解決了低頻紋波與能量精確調節的問題，但如果在 '0'（跳躍周期）期間，依然像傳統方法那樣簡單地關斷所有開關管，系統仍然會面臨勵磁電流歸零、ZVS 喪失以及涌流沖擊的致命問題。

最新論文中的核心理論突破，在于提出了一種“改進型循環跳躍（Modified Cycle-Skipping）”底層驅動硬件狀態機控制策略，其精妙之處在于對電感電流連續性的物理級操控 。

陷落勵磁電流：零電壓續流環路的構建

在標準的 SRC-DCX 全橋或半橋拓撲中，當 Σ?Δ 調制器輸出為 '1'（Active）時，對角線的開關管交替導通，初級側諧振槽承受 +VDC? 和 ?VDC? 的方波激勵，勵磁電流 iLm? 隨之線性充放電，能量傳遞至次級。

當調制器輸出為 '0'（Idle/Skip）時，改進型跳躍算法不再封鎖所有柵極信號，而是智能地保持上半橋（Top-side）的兩個開關管，或下半橋（Bottom-side）的兩個開關管處于持續導通（ON）狀態 。

從電路方程的角度來看，當同側（例如下半橋）的兩個 SiC MOSFET 保持閉合時，高頻變壓器的初級繞組以及諧振電感被有效地短路連接。此時，施加在勵磁電感 Lm? 兩端的電壓 VLm? 被強制鉗位為零（忽略微小的 RDS(on)? 壓降）。

根據電感的基本微分方程：

dtdiLm??=Lm?VLm??

由于 VLm?≈0，勵磁電流的變化率 dtdiLm?? 趨近于零。這意味著在整個被跳過的休眠周期內，先前積累的變壓器勵磁電流 Im? 不會衰減歸零，而是被“捕捉（Trapped）”或“陷落”在由兩個閉合的 SiC MOSFET 構成的極低阻抗續流環路中，近乎無損地持續循環 。

無縫狀態切換與全負載 ZVS 的絕對保障

這一物理狀態的維持，帶來了極其深遠的工程意義。當 Σ?Δ 調制器在數個微秒后下達下一個 '1'（喚醒）指令時，控制器打開當前的續流開關管，并引入一個精確計算的死區時間 Td?。

在開關打開的瞬間，那股被“捕捉”并維持在峰值狀態的勵磁電流 Im? 瞬間失去了低阻抗路徑，它別無選擇，只能立刻灌入即將關斷管的寄生輸出電容 Coss? 中進行充電，并同時從即將開通管的 Coss? 中抽取電荷進行放電 。

因為勵磁電流 Im? 在整個休眠期內被完好無損地保存了下來，它所攜帶的感性儲能完全滿足 Td?≥16Coss?Lm?fs? 這一苛刻的 ZVS 邊界條件 。因此，節點電壓能夠在其自然規律的驅動下完美地平滑過渡到對側電源軌。當即將開通的 SiC MOSFET 柵極接收到高電平信號時，其漏源電壓 VDS? 早已精確地降至 0V。

通過這種主動控制開關狀態以維持微小勵磁電流的策略，固變SST 在任何時刻、哪怕是在連續跳過幾十個周期后重新啟動的瞬間，都能確保 100% 的軟開關狀態。高頻變壓器無需重新勵磁，涌流瞬態被徹底根除 。系統由此打破了重載效率與輕載效率不可兼得的魔咒，確保了 SST 從 10% 的極輕載到 100% 的滿載區間內，始終堅守在理想的 ZVS 軟開關狀態 。

結合具體 SiC 工業模塊的參數級深度分析：BMF540R12MZA3 與 BMF540R12KHA3

先進的數字調制算法必須依托于卓越的底層寬禁帶半導體硬件才能將理論優勢轉化為系統級的能效飛躍。要使 Σ?Δ 循環跳躍策略實現納秒級的精確電流“陷落”與能量換流，SiC 功率模塊的寄生電容、內阻、開關能量特性以及熱機械結構起著決定性的作用。本節將深度結合基本半導體（BASiC Semiconductor）前沿的 1200V、540A 工業級碳化硅 MOSFET 半橋模塊——BMF540R12MZA3 (ED3 封裝) 與 BMF540R12KHA3 (62mm 封裝)，對該算法的硬件映射進行精密解析 。

關鍵電氣與寄生參數剖析

如表 1 所示，基本半導體的這兩款 1200V 大功率 SiC 模塊為高頻 固變SST 應用提供了極其強悍的硬件基礎 。

表 1：基本半導體 BMF540R12MZA3 (ED3) 與 BMF540R12KHA3 (62mm) 1200V SiC MOSFET 模塊核心參數提取 。

Coss? 儲能與 ZVS 的能量博弈

在輕載條件下，輸出電容 Coss? 及其存儲的能量 Eoss? 是決定開關損耗的最致命因素。從表 1 可以看出，BMF540R12MZA3 在 800V 的母線電壓下，其 Coss? 典型值為極其微小的 1.26nF ，而該電容內存儲的靜態能量 Eoss? 為 509muJ 。

如果系統未能采用維持勵磁電流的 Σ?Δ 調制，而是采用傳統的硬開關或傳統的突發模式（導致首脈沖喪失 ZVS），這 509muJ 的容性儲能將在每次開關管開通的瞬間，通過器件內部極小的導通電阻直接對地短路釋放。在 100kHz 的工作頻率下，僅這一項容性放電就會產生 Ploss?=Eoss?×fs?≈50.9W 的純熱損耗 。對于一個多級并聯的 SST 系統而言，這種因喪失 ZVS 帶來的附加發熱是災難性的，它將徹底摧毀系統的輕載效率指標。

然而，Σ?Δ 算法通過巧妙地維持微小的 Im?，將這 509muJ 的 Eoss? 轉化為輔助換流的有益能量。極低的 1.26nF 輸出電容使得電壓節點在死區時間內的擺率（dv/dt）極高，這意味著系統只需要設定極短的死區時間 Td? 即可完成換流。死區時間的縮短進一步削減了體內二極管（Body Diode）的死區導通損耗和反向恢復電荷（Qrr?，在 25°C 下僅為 2.0muC）的累積，形成了良性的正反饋循環 。

動態開關能量重塑

通過硬件測得的 BMF540R12KHA3 在 800V、540A 極限條件下的開通損耗 Eon? 高達 37.8mJ （包含體二極管恢復），關斷損耗 Eoff? 為 13.8mJ 。在硬開關架構中，這相加超過 51mJ 的單次脈沖損耗將極大地限制系統的開關頻率上限。

但是，在 Σ?Δ 調制結合勵磁維持機制所賦予的全負載區間絕對 ZVS 環境下，這 37.8mJ 的 Eon? 被物理機制近乎完全抹除（由于 VDS? 在電流交疊前已降至 0V）。模塊在運行中僅承受極低的穩態導通損耗（由優異的 2.2mOmega 典型 RDS(on)? 保證）以及受控的關斷損耗 Eoff? 。這使得該 SiC 模塊能夠毫無阻礙地向 100kHz 乃至更高的諧振頻率突破，從而大幅縮小隔離變壓器的體積，實現 固變SST 功率密度的極致躍升。

驅動架構適配：高 dv/dt 下的米勒效應與負壓鉗位防御機制

由于 Σ?Δ 算法通過脈沖密度的極速離散跳變來調節功率，且 ZVS 換流過程極為短暫，功率節點（Switch-Node）將不可避免地產生極端陡峭的電壓變化率（極高的 dv/dt）。這向門極驅動架構提出了極其嚴苛的挑戰。

在 BMF540R12MZA3 模塊中，為了追求極致的開關速度，其反向傳輸電容（即米勒電容 Crss?）被設計得極小，僅為 0.07nF (70pF) 。然而，即使米勒電容如此之小，當對橋開關管在 ZVS 輔助下極速開啟時，橋臂中點數百伏每納秒的 dv/dt 依然會通過 Crss? 向處于關斷狀態的 MOSFET 柵極注入瞬態位移電流（米勒電流 Igd?=Crss?×dtdv?）。

該米勒電流必須流經內部柵極電阻（RG(int)?=1.95Omega）并泄放至驅動電路。如果泄放回路的阻抗不夠低，或者柵極關斷電壓不足以抵抗這股電流引發的電壓抬升，關斷管的柵源極電壓將會被瞬間頂高 。

更為致命的是，該 SiC 模塊的典型柵極閾值電壓 VGS(th)? 在 25°C 時為 2.7V，但該參數具有負溫度系數特性。當模塊在滿載狀態下結溫逼近 175°C 時，其 VGS(th)? 甚至可能下探至 1.85V 左右 。在這種高溫、低閾值、極高 dv/dt 相互疊加的惡劣物理邊界下，極其容易觸發寄生導通（Parasitic Turn-on），導致 1200V 直流母線發生毀滅性的橋臂直通短路 。

為了確保 Σ?Δ 高頻跳躍序列下的絕對系統穩定性，驅動設計必須執行兩道嚴格的防御指令 ：

穩態負壓偏置：驅動板（例如基本半導體配套的 BTD25350 或 2CP0225Txx 系列方案）必須提供穩健的關斷負壓（VGS(op)? 建議為 ?5V ，絕對極限可承受 ?10V）。負向偏置顯著拉寬了抗擾裕度 。

有源米勒鉗位（Active Miller Clamp）機制：驅動芯片的副邊必須集成米勒鉗位功能。當檢測到 MOSFET 的柵極電壓低于某個安全閾值（如 2.0V）時，驅動 IC 內部的獨立低阻抗開關將直接導通，將柵極針腳與負電源軌強制短接。這為高頻 dv/dt 誘發的米勒位移電流提供了一條極低阻抗的直接泄放通道，完全繞過了外部柵極電阻 RG(off)?，從而像鐵鉗一般死死鎖住關斷管，杜絕任何誤導通的可能 。

封裝熱力學：應對 Σ?Δ 微循環熱應力的材料革命

Σ?Δ 脈沖密度調制不僅在電氣層面上重塑了開關行為，還在熱力學層面上對功率模塊的物理封裝提出了全新的挑戰。

在傳統的連續 PWM 控制中，熱量的生成是連續且相對平緩的。然而，在 Σ?Δ PDM 控制下，芯片的功耗隨著脈沖比特流的 '1' 和 '0' 發生極速的跳變。這種在毫秒甚至微秒級發生的“熱微循環（Thermal Micro-cycling）”，會導致半導體裸晶與其下方附著的絕緣陶瓷基板之間產生持續的高頻熱脹冷縮應力 。

工業界傳統的氧化鋁（Al2?O3?）或氮化鋁（AlN）DBC（Direct Bonded Copper）覆銅板雖然成本低或?qū)岷?，但其機械抗彎強度較弱（Al2?O3? 為 450N/mm2，AlN 僅為 350N/mm2）。在這種高頻微循環的熱機械剪切應力（Thermomechanical Stress）撕扯下，傳統陶瓷材料極易發生脆性斷裂，或者其表面覆銅層在經歷數百次溫度沖擊后產生大面積剝離分層，導致局部熱阻暴增，引發芯片燒毀 。

為了硬抗 Σ?Δ 調制帶來的嚴苛工況，BMF540R12MZA3 (ED3 封裝) 模塊在材料科學上進行了徹底換代，采用了前沿的 Si3?N4?（氮化硅）AMB（Active Metal Brazing, 活性金屬釬焊）陶瓷基板 。

究極的機械韌性：Si3?N4? 的抗彎強度高達恐怖的 700N/mm2 ，斷裂韌性達到 6.0MPam?，其結構強度是 AlN 的兩倍以上 。

極限的抗疲勞表現：實測表明，在經歷超過 1000 次嚴酷的高低溫沖擊試驗后，Si3?N4? AMB 基板依然能夠保持極佳的結合強度（剝離強度 ≥10N/mm），完全免疫了覆銅剝離的風險 。

等效的熱阻優化：盡管 Si3?N4? 本身的材料熱導率（90W/mK）不如 AlN（170W/mK），但正是得益于其變態級的機械強度，工程師可以將陶瓷層的厚度做得極?。ǖ湫秃穸瓤杀≈?360mum，遠薄于 AlN 的 630mum）。厚度的縮減完美抵消了導熱率的差距，最終模塊的整體結殼熱阻（Rth(j?c)?）依然保持在極低的 0.077K/W 至 0.096K/W 水平，配以純銅基底，確保了 Σ?Δ 密集脈沖簇產生的瞬間熱浪能夠被毫無遲滯地傳導至散熱器 。

實測數據驗證與系統級多維效益評估

將改進型 Σ?Δ 循環跳躍控制邏輯與 BMF540R12MZA3 這種搭載 Si3?N4? AMB 的頂級 SiC 模塊結合后，1-kW 級別的 SRC-DCX 實驗樣機（運行于 100kHz 開關頻率）展現出了打破物理常識的系統級能效指標 。

效率墻的突破與待機損耗驟降

在極輕載（例如額定功率的 10%）的嚴苛測試下，傳統的 SRC-DCX 通常會因失去 ZVS 和內部環流導致效率跌破 80%。而實測數據顯示，采用維持勵磁電流的 Σ?Δ 算法后，該變壓器在 10% 至 100% 的廣闊負載區間內，完美保持了無死角的軟開關狀態 。

沒有了硬開關容性損耗，沒有了突發模式下的磁芯重勵磁涌流沖擊，系統不僅在額定重載下斬獲了 98.4% 的峰值效率，更在極輕載條件下依舊傲然維持在 96% 以上的高能效水平 。對于多采樣點評估體系而言，其 4 點平均效率（4-point average efficiency）達到了驚人的 97.47% 。

在 固變SST 最常處于的空載或極低負載待機工況下，由于智能算法僅輸送維持諧振儲能所需的最低脈沖密度，并在休眠期利用零電壓環路無損保存電流，系統的待機熱耗散被史詩般地降低了 40% 。在將這一待機優勢外推至智能電網或 EV 超充站全天 24 小時（包含用電波谷期）的綜合運行剖面中，這種全時 ZVS 的維持使整個 固變SST 系統的全天候運行能效（Diurnal Efficiency）凈提升了約 3% 。在兆瓦級（MW）基礎設施中，3% 絕對效率的提升意味著龐大冷卻系統能耗的直接削減，商業價值不可估量 。

降維打擊：系統架構的前沿延展

Σ?Δ 控制算法的成功部署，在提升電能轉換效率之余，還為 固變SST 的系統架構帶來了三項深遠的附帶收益（Third-Order Benefits）：

薄膜電容對電解電容的全面替代：基于 Σ?Δ 獨特的噪聲整形（Noise Shaping）能力，系統產生的輸出紋波不再集中于幾百赫茲的低頻帶，而是被均攤到幾十甚至一百兆赫茲的高頻段 。高頻紋波可以被容值極小的濾波電容輕易濾除。這直接允許 固變SST 的設計者將系統中最大、最脆弱的元器件——鋁電解電容——徹底淘汰，替換為長壽命、高可靠性的薄膜電容（Film Capacitors），極大延長了 固變SST 裝置的理論生命周期 。

IPOP 模塊化并聯的無縫均流（Current Sharing） ：在兆瓦級設計中，固變SST 必須采用輸入并聯-輸出并聯（IPOP）的模塊化堆疊架構。傳統方法在面臨不同模塊間不可避免的漏感或阻抗公差時，很難保持功率均分。而 Σ?Δ 控制作為一個純數字變量體系，只需通過微調每個模塊專屬的脈沖密度參數 D，即可在完全不改變開關頻率和死區時間的前提下，實現極高精度的模塊間電流有功均衡，根除了并聯系統中的熱應力不均隱患 。

“會說話的電源（Talkative Power）” ：由于 Σ?Δ 輸出的是高度可編碼的二進制脈沖序列，學術界正在利用這一特性將數據信息疊加在電力傳輸?shù)拿}沖中。這意味著 固變SST 將能夠在實現隔離變壓器高頻電力傳遞的同時，利用同樣的功率脈沖跨越隔離帶進行高帶寬的數據通信，從而徹底省去了昂貴且脆弱的光耦或無線通信網絡基礎設施，為下一代高度集成的智能電力電子大廈（PEBB）奠定了基石 。

結論

Σ?Δ 循環跳躍調制策略在 SiC 固態變壓器（SST）中的突破性應用，標志著電力電子學在解決諧振變換器輕載效率陷阱這一歷史性難題上取得了決定性的勝利。

通過從傳統占空比控制或簡單頻率控制向脈沖密度調制（PDM）跨越，并在數字化休眠周期內創新性地通過構建初級短路環路來維持微小且關鍵的勵磁電流，該算法從物理底層一勞永逸地滿足了 Td?≥16Coss?Lm?fs? 的嚴苛換流邊界。這使得 固變SST 擺脫了傳統 Burst Mode 下硬開關首脈沖和涌流的困擾，實現了從 10% 極輕載到 100% 滿載的“無死角”ZVS 軟開關運行，將系統待機損耗劇減 40%，全天候綜合能效提升 3%，峰值效率直抵 98.4%。

然而，控制算法的空中樓閣必須依托于極致的底層硬件支撐。通過對基本半導體 BMF540R12MZA3 與 BMF540R12KHA3 等 1200V 大功率 SiC 工業模塊的深度解析，我們看到，僅有 1.26 nF 的極小輸出電容 Coss? 和極低的反向恢復電荷，是保障快速無損換流的前提。而為了抵抗高頻跳躍引發的極端熱微循環應力和橋臂中點數百伏每納秒的高 dv/dt 沖擊，半導體工程師通過引入高達 700N/mm2 抗彎強度的 Si3?N4? AMB 高可靠性陶瓷基板，并輔以具備二次側有源米勒鉗位和穩定負壓偏置的隔離驅動系統，為這套脆弱且精密的數字算法鑄就了堅不可摧的物理壁壘。

這一由頂層數字控制噪聲整形理論、中層電路拓撲勵磁維持機制，以及底層寬禁帶材料學深度融合的產物，不僅解決了當前的能效痛點，更為未來淘汰電解電容、實現完美模塊化均流以及開創電力與數據同步傳輸?shù)摹皶f話的電源”提供了廣闊的技術藍圖。隨著基于該算法和高可靠性 SiC 模塊的進一步普及，更高功率密度、更長生命周期的兆瓦級固態變壓器將加速重塑未來的智能電網形態。
