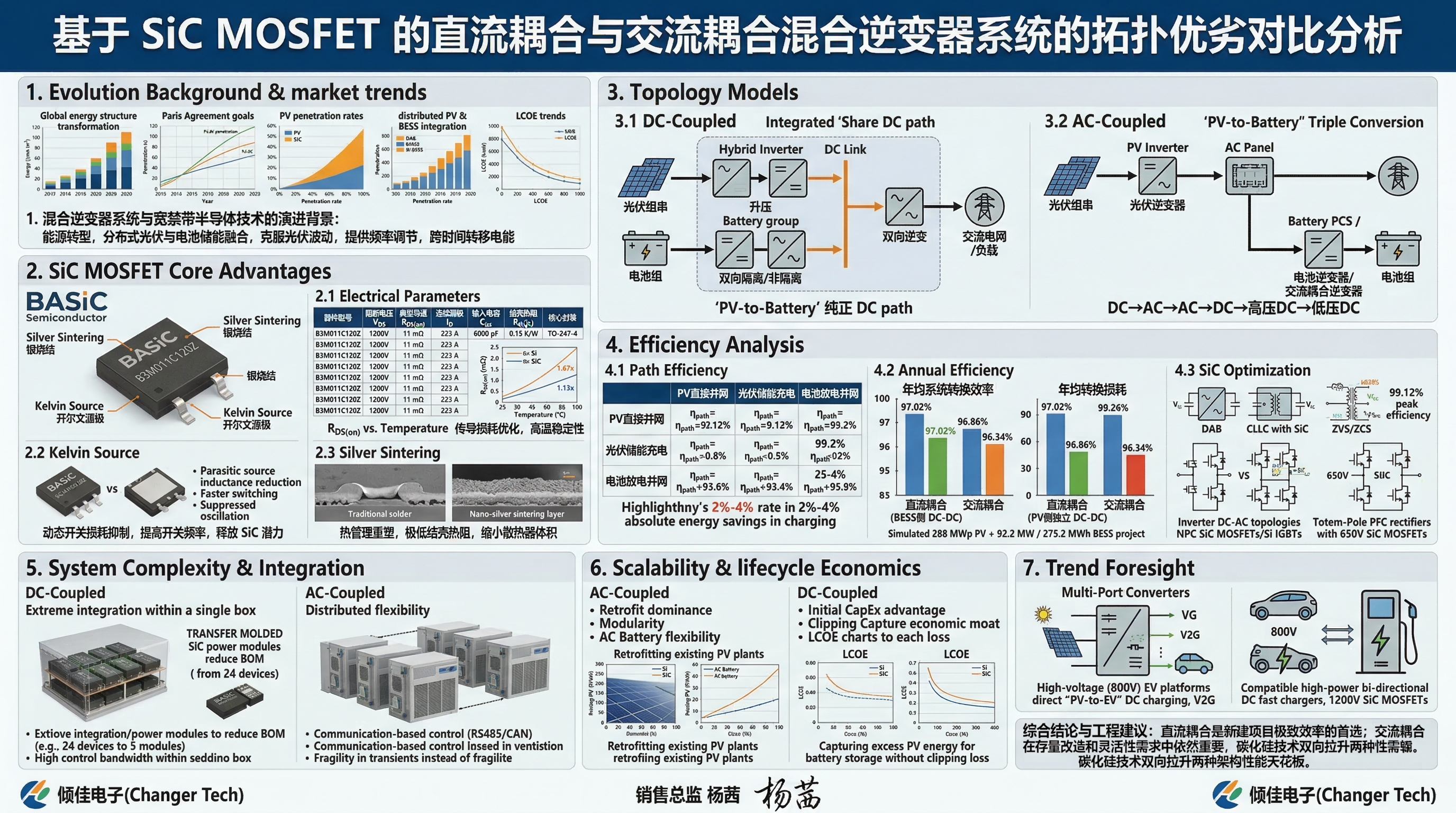

基于SiC MOSFET的直流耦合與交流耦合混合逆變器系統的拓?fù)鋬?yōu)劣對比分析

1. 混合逆變器系統與寬禁帶半導體技術的演進背景

在全球能源結構向低碳化與去中心化深度轉型的宏觀背景下，分布式光伏（Photovoltaic, PV）與電池儲能系統（Battery Energy Storage System, BESS）的深度融合已成為電網現代化的核心支柱。隨著《巴黎協定》等全球性氣候目標的推進，以及可再生能源滲透率的不斷攀升，光伏發電的間歇性與波動性對電網穩定性構成了嚴峻挑戰 。為了平抑功率波動、提供頻率調節、實現電能的跨時間轉移（削峰填谷）以及保障微電網在離網狀態下的供電連續性，集成儲能單元的混合逆變器系統應運而生 。

在光儲一體化系統的架構設計階段，儲能單元與光伏陣列的物理與電氣耦合方式——即直流耦合（DC-Coupled）與交流耦合（AC-Coupled）——構成了系統拓?fù)湓O(shè)計的底層邏輯。這種耦合架構的選擇不僅決定了電能流轉的物理路徑，更深刻地影響著全局的轉換效率、系統硬件與控制的復雜度，以及在全生命周期內系統的擴容便利性與經濟性回報 。傳統上，工程界在選擇這兩種架構時常常面臨艱難的妥協：直流耦合被認為具有更高的理論轉換效率和設備集成度，但系統控制極度復雜且后期擴容受限；交流耦合則具有極佳的模塊化與后裝改造（Retrofit）便利性，但不可避免地引入了多級交直流轉換帶來的嚴重能量損耗 。傾佳電子力推BASiC基本半導體SiC碳化硅MOSFET單管，SiC碳化硅MOSFET功率模塊，SiC模塊驅動板，PEBB電力電子積木，Power Stack功率套件等全棧電力電子解決方案。?

基本半導體代理商傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊，助力電力電子行業自主可控和產業升級！

然而，碳化硅（Silicon Carbide, SiC）寬禁帶半導體技術的商業化成熟與規?；瘧?yīng)用，正在從物理底層徹底重塑這一傳統的權衡邊界。相較于傳統的硅基絕緣柵雙極型晶體管（Si IGBT）和硅基超結金屬氧化物半導體場效應晶體管（Si Super-Junction MOSFET），SiC 材料具備更高的臨界擊穿電場、更高的電子飽和漂移速度以及更為卓越的熱導率 。這種底層半導體物理材料的突破，使得電力電子轉換器能夠在極高的開關頻率下運行，同時維持極低的導通損耗與開關損耗，進而大幅縮減被動元器件（如濾波電感、電容與高頻變壓器）的體積與重量 。

當高壓大電流的 SiC MOSFET 大規模滲透入混合逆變器的功率轉換級（Power Conversion System, PCS）時，直流耦合與交流耦合系統的效率基準、熱管理極限以及系統集成密度均發生了質的飛躍。本報告將立足于最前沿的 SiC MOSFET 器件級特性，從半導體物理機理出發，向上延伸至轉換器拓?fù)浼軜?gòu)，最終落腳于系統應用層面的多維度量化評估，全面剖析基于 SiC MOSFET 的直流耦合與交流耦合混合逆變器系統在轉換效率、系統復雜度及擴容便利性上的動態權衡。

2. SiC MOSFET 在混合逆變器中的核心驅動機制與器件物理優勢

要準確評估系統級拓?fù)涞膬?yōu)劣，必須首先在半導體器件級別深度解析 SiC MOSFET 如何克服傳統硅基器件的性能瓶頸。以 BASiC Semiconductor（基本半導體）的一系列高性能 SiC MOSFET 器件為例，其電學參數、封裝創新與熱力學設計為高功率密度的光儲逆變器提供了關鍵的技術支撐。

2.1 核心電學參數的量化解析與傳導損耗優化

混合逆變器在執行直流最大功率點跟蹤（MPPT）、雙向電池充放電控制以及直流-交流逆變時，功率開關管的靜態與動態特性直接決定了系統的能量轉化極值。

分析上述結構化數據可以發現，SiC MOSFET 能夠在高達 1200V 的阻斷電壓等級下，依然保持極低的導通電阻（例如 B3M011C120Z 實現了典型值 11 mΩ 的低阻抗）。在直流耦合系統的雙向 DC-DC 轉換器以及高壓直流母線應用中，大電流的持續充放電對靜態導通損耗極為敏感。由于傳導損耗正比于電流的平方與導通電阻的乘積（Pcond?=I2?RDS(on)?），極低的 RDS(on)? 直接大幅削減了逆變器在額定負載下的功率耗散 。

更為關鍵的是 SiC 器件的高溫穩定性。傳統硅基超結 MOSFET 從 25°C 升溫至 100°C 時，其導通電阻通常會激增 1.67 倍；而同等條件下的 SiC MOSFET 導通電阻僅增加約 1.13 倍 。例如，B3M011C120Z 在高達 175°C 的極端結溫下，其導通電阻也僅從 11 mΩ 漂移至 20 mΩ 。這種卓越的溫度系數意味著混合逆變器在滿負荷連續運轉（如夏季中午光伏并網與儲能充電并發）時，不會因溫度急劇上升而遭遇嚴重的效率熱衰退。

2.2 開爾文源極（Kelvin Source）結構與動態開關損耗抑制

在追求極致系統功率密度的混合逆變器設計中，提升開關頻率是縮小無源磁性元件（如電感、高頻變壓器）體積的唯一物理途徑。然而，傳統硅基 IGBT 受限于由少數載流子復合機制引發的“拖尾電流（Tail Current）”效應，其關斷損耗（Eoff?）隨頻率成比例急劇上升，迫使太陽能逆變器的開關頻率長期停滯在 16 kHz 左右 。SiC MOSFET 作為多數載流子器件，從根本上消除了拖尾電流，其開關損耗極低，但在超高頻（如 100 kHz 及以上）應用時，封裝引線的寄生電感成為了新的致命短板 。

當漏極電流在極短的時間內發生急劇變化（極高的 di/dt）時，標準三引腳封裝中的公共源極引腳上的寄生電感會產生極大的感應電動勢。該電動勢會與外部柵極驅動信號相疊加，導致實際施加在芯片柵極與源極之間的有效驅動電壓（VGS?）嚴重跌落，從而拖慢開關瞬態過程，增加跨越線性區的重疊損耗，甚至引發高頻振蕩與電磁干擾（EMI）問題。

為了解決這一物理限制，新一代 SiC MOSFET（如上述 BASiC 產品序列）全面采用了 TO-247-4（包含 4NL、4L 等變體）四引腳封裝結構。該封裝引入了一個獨立的開爾文源極（Kelvin Source，通常為引腳 3）。開爾文源極直接從芯片表面的源極金屬化層引出，專用于連接?xùn)艠O驅動器的參考地，從而將承載巨大瞬態功率電流的主源極回路（引腳 2）與脆弱的柵極驅動信號回路在物理上徹底解耦 。通過消除公共源極電感的負面反饋，驅動器可以毫無阻礙地向柵極注入瞬態峰值電流，實現了更為陡峭的電壓電流轉換率，釋放了 SiC 極低輸入電容（Ciss?）與輸出電容（Coss?）的性能潛力，使得高頻軟開關轉換（Soft-Switching）的損耗降至最低，為高頻化系統的實現掃除了最后的硬件障礙 。

2.3 銀燒結技術（Silver Sintering）對熱管理的重塑

隨著開關頻率的提升和器件體積的縮減，混合逆變器中功率模塊的熱通量密度呈指數級上升。有效的熱管理不僅僅是為了防止器件燒毀，更是為了維持低導通電阻并延長系統的使用壽命。傳統的功率器件芯片貼裝通常采用高溫含鉛或無鉛焊料，但這些焊料在經歷光儲系統典型的劇烈日夜溫差熱循環時，容易產生熱疲勞、空洞甚至層間斷裂。

為突破熱力學瓶頸，B3M010C075Z、B3M011C120Z 以及 B3M013C120Z 等器件在封裝工藝中采用了先進的納米銀燒結（Silver Sintering）技術 。與傳統焊料融化凝固的機制不同，銀燒結是利用納米銀顆粒在特定溫度和壓力下的固相擴散，將半導體裸晶與絕緣金屬基板（AMB）或銅框架實現原子級鍵合 。燒結銀層的熔點接近純銀（約 960°C），遠高于常規工作結溫，因此具有極高的同源溫度（Homologous Temperature），從根本上消除了焊料疲勞問題 。

在熱導率方面，銀燒結工藝大幅降低了器件的結殼熱阻（Rth(jc)?）。例如，B3M011C120Z 的結殼熱阻僅為 0.15 K/W 。這意味著在耗散相同熱功率的前提下，芯片結溫（Tj?）的升高幅度更小，或者在相同的最高結溫約束下，能夠傳導更大的輸出電流。這種極致的熱學性能允許逆變器制造商在系統設計時，大幅縮減鋁制擠壓散熱器的體積和重量，甚至在某些低功率場景下將強制風冷降級為被動自然散熱，從而為系統內部騰出寶貴的物理空間，這對于空間受限的壁掛式家用混合逆變器尤為關鍵 。

3. 拓?fù)浼軜?gòu)的物理模型定義：直流耦合與交流耦合的本質

在明確了 SiC MOSFET 在器件物理層面帶來的革命性變革后，系統層面的討論必須建立在對直流耦合與交流耦合架構功率流轉拓?fù)涞木_物理定義之上。光伏陣列產生不可直接使用的直流電（受太陽輻照和溫度影響波動），電池儲能系統需要穩定的直流電進行電化學充放電，而家庭負載與公共電網則運行在標準頻率的交流電下。不同耦合方式的核心差異，在于系統中直流微網與交流微網的交匯節點設定。

3.1 直流耦合（DC-Coupled）系統的拓?fù)淠Ｐ?/p>

在直流耦合系統中，光伏組件和電池儲能系統在交流逆變環節之前，共同連接到一個共享的直流母線（DC Link）上。整個能量樞紐由一臺高度集成的混合逆變器（Hybrid Inverter）進行集中調度控制 。

從電氣拓?fù)渖峡?，光伏組串首先接入一個非隔離的 DC-DC 升壓或降壓轉換器（Boost/Buck Converter），該轉換器執行最大功率點跟蹤（MPPT）算法，并將波動的光伏電壓穩定調節至系統中間直流母線電壓。同時，電池組通過一個雙向隔離或非隔離的 DC-DC 轉換器連接至同一條直流母線 。最終，這條匯聚了光伏與儲能能量的直流母線，通過一組共享的雙向逆變橋臂（DC-AC Inverter），與交流電網或交流負載相連 。

其最顯著的物理特征是：當光伏陣列產生的多余電能需要存入電池時，電子僅需經過光伏側 DC-DC 到直流母線，再經過電池側雙向 DC-DC 即可完成能量轉移。整個充能路徑完全在直流域內閉環，徹底避免了交直流形態的相互轉換 。

3.2 交流耦合（AC-Coupled）系統的拓?fù)淠Ｐ?/p>

交流耦合系統則采用了一種高度分布式的去中心化架構，將公共交流電網或家庭內部的交流配電盤（AC Panel）作為光伏與儲能唯一的能量交換樞紐 。

在這種拓?fù)渲?，光伏陣列配備?zhuān)屬的光伏并網逆變器（PV Inverter），將光伏直流電直接逆變?yōu)榻涣麟姴⒆⑷虢涣髂妇€(xiàn)。與此同時，電池儲能系統配備獨立封裝的雙向電池逆變器（Battery PCS / AC-coupled Inverter），該設備同樣掛載于交流母線之上 。

這種架構的顯著特征在于其能量流轉路徑的間接性。當系統在日間需要將富余的光伏電力存入電池時，能量必須經歷一條極其漫長的“三次轉換（Triple Conversion）”路徑：首先，光伏組件產生的直流電被光伏逆變器轉換為交流電（第一次轉換：DC → AC）；隨后，該交流電沿著交流配電線路傳輸至電池逆變器，被電池逆變器的前級整流回直流電（第二次轉換：AC → DC）；最后，該中間直流電再經過后級 DC-DC 轉換器匹配電池端電壓，充入電池單元（第三次轉換：高壓 DC → 低壓 DC）。這種復雜的電氣路徑不可避免地引入了額外的轉換損耗。

4. 轉換效率的深度量化對比與 SiC 拓?fù)鋬?yōu)化解析

轉換效率是決定光儲系統平準化度電成本（Levelized Cost of Energy, LCOE）的核心杠桿。直覺上，由于直流耦合在 PV-to-Battery 路徑中免除了冗余的交直流轉換，其系統效率必然高于交流耦合。然而，在一個真實運轉、面臨復雜日照曲線和頻繁并網調度指令的全天候系統中，局部最優并不等于全局最優。SiC MOSFET 的引入，不僅大幅提升了單一轉換級的效率，更重要的是改變了整套評價體系的數學權重。

4.1 功率流向的路徑效率模型

評估整個光儲系統的宏觀效率，必須將能量拆分為三種主要的流轉模式，并分別計算其路徑效率（Path Efficiency）：

光伏直接并網路徑（PV-to-Grid）：

交流耦合：光伏直流直接通過光伏逆變器轉化為交流電。其路徑效率為光伏逆變器的單級效率與其內部變壓器（若有）的乘積：ηpath?=ηinv_PV??ηT_PV? 。

直流耦合（電池側配置 DC-DC） ：光伏直連中央直流母線（由混合逆變器進行整體 MPPT 控制），能量隨后通過中央逆變橋輸出。其路徑效率等同于單臺混合逆變器的逆變級效率：ηpath?=ηinv_hybrid??ηT? 。這兩種情況在 PV-to-Grid 路徑上均只經歷較少的變換層級，效率相當。

直流耦合（光伏側配置獨立 DC-DC） ：部分直流系統為解耦不同光伏組串的影響，會在光伏端增加一級獨立的 DC-DC 轉換器。其路徑效率惡化為兩級乘積：ηpath?=ηdc?dc??ηinv??ηT? 。

光伏儲能充電路徑（PV-to-Battery）：

交流耦合：必須經歷致命的“三重轉換”。路徑效率是光伏逆變效率與電池逆變器整流、DC-DC 效率的乘積：ηpath?=ηinv_PV??ηinv_bat_rect?。傳統硅基系統中，該過程的綜合端到端效率通常被拉低至 90% 到 94% 之間 。

直流耦合：光伏能量在直流母線上直接轉移給雙向 DC-DC 轉換器并充入電池。路徑效率僅由極少量的中間直流損耗和 DC-DC 效率決定：ηpath?=ηdc?dc_bat?。在采用高效器件的情況下，該充電路徑效率可輕松達到 95% 乃至 98% 以上 。在此路徑上，直流耦合的優勢無可撼動，通常能挽回 2% 到 4% 的絕對能量損失 。

電池放電并網路徑（Battery-to-Grid / Energy Shifting）：

交流耦合：電池通過其專用的雙向逆變器放電。路徑效率：ηpath?=ηinv_bat? 。

直流耦合：電池通過雙向 DC-DC 升壓至直流母線，再由中央混合逆變器轉為交流電。路徑效率為兩級乘積：ηpath?=ηdc?dc_bat??ηinv? 。在這一孤立路徑中，交流耦合系統由于只需執行單一的 DC-AC 逆變，其損耗略低于必須經過兩級轉換的直流耦合系統 。

4.2 宏觀運行工況下的年化效率表現

通過對一個裝機容量為 288 MWp 光伏及配套 92.2 MW / 275.2 MWh 儲能系統的大型項目進行連續一年的高精度動態模擬，研究揭示了系統整體能量損失 EL?（即 EL?=∫024?PL?(t)dt）在不同拓?fù)湎碌捏@人差異 。

研究數據表明，在電池側配置雙向 DC-DC 的直流耦合架構（DC-coupling/BESS-side）始終是最優解 。在全年中，它展現出最低的轉換損耗（年均損耗 21.48 GWh）并實現了高達 97.02% 的年度平均系統轉換效率 。這得益于它在白天的光伏直發（PV-to-Grid）路徑上只有一級轉換，在充電（PV-to-Battery）路徑上享有純直流優勢，完美平衡了各種工況。

相比之下，交流耦合架構在典型的夏季高輻照周內會產生多出 4.9% 的能量損耗，其年度平均效率降至 96.86% 。其核心短板在于將多余電能充入電池時產生的三次轉換懲罰。隨著配儲比例的提升（即系統需要將更大比例的太陽能轉移到夜間使用），交流耦合充電路徑的懲罰權重被不斷放大，其綜合效率會進一步惡化 。

然而，最引人深思的是在光伏側配置獨立 DC-DC 的直流耦合架構（DC-coupling/PV-side） 。該架構以 96.34% 的年均效率墊底，其年損耗比最優架構高出近 23.4%（多出 4.78 GWh）。產生這一反直覺現象的根本原因在于能量分配的時空特性：在一個典型的并網電站中，全天產生的光伏能量有近 90% 是直接送入電網的，只有大約 10% 會被儲能系統吸收以用于傍晚的電能平移（Energy Shifting）。在該劣勢架構中，那占據絕對主導地位的 90% 光伏能量被迫強制經過了額外的“光伏端 DC-DC”和“中央 DC-AC”兩級轉換，這種為了極小比例儲能便利性而犧牲絕大部分主干能量流效率的做法，是系統設計上的戰略失誤。

這一精確的數學模型證明：直流耦合并非萬能藥，只有精確定義直流母線拓?fù)涔?jié)點，才能發揮其真實優勢。

4.3 SiC MOSFET 對關鍵轉換拓?fù)涞纳疃葍?yōu)化

如果說上述分析確立了架構層面的效率基線，那么 SiC MOSFET 的引入則是對各個局部轉換器單級效率的重構，從而進一步拉大了不同耦合架構的性能上限。

4.3.1 雙向隔離 DC-DC 轉換拓?fù)洌篋AB 與 CLLC 的權衡

在直流耦合系統和交流耦合系統的電池接口端，雙向 DC-DC 轉換器負責在電池組低壓直流與系統高壓直流母線之間建立隔離與電壓匹配。主流的非諧振雙有源橋（Dual Active Bridge, DAB）拓?fù)淇刂坪?jiǎn)單且易于擴展，但其在重載和寬電壓范圍工作時，開關管會承受巨大的關斷電流，導致極高的關斷損耗（Eoff?）。傳統硅基 IGBT 在此拓?fù)湎鹿ぷ鳎芟抻谕衔搽娏餍?yīng)，系統效率提升步履維艱，且必須將開關頻率限制在較低水平，致使高頻變壓器體積巨大 。

而 SiC MOSFET 的極低 Eoff? 特性，結合復雜的諧振控制，催生了 CLLC（由電容、雙電感組成的諧振腔）雙向諧振轉換器的廣泛應用 ?；?1200V 的 SiC MOSFET（如 B3M013C120Z 或 B3M020120ZN 系列），CLLC 拓?fù)淠軌蛟跇O寬的充放電電壓范圍內，于所有工作負載下實現主開關管的零電壓開通（ZVS）與副邊同步整流管的近零電流關斷（ZCS）。實驗數據顯示，在 200kW 的電動汽車及儲能大功率快充平臺上，采用 SiC 的 CLLC 轉換器能夠?qū)崿F(xiàn)驚人的 99.12% 峰值傳輸效率，甚至高于同等條件下 SiC DAB 拓?fù)涞?98.83% 。這不僅使直流耦合在 PV-to-Battery 路徑上的損耗變得微乎其微，也為儲能系統雙向運行提供了極佳的熱穩定性。

4.3.2 逆變級 DC-AC 拓?fù)鋬?yōu)化：NPC 與 T 型多電平的混合設計

在并網逆變環節（DC-AC），為了滿足電網嚴格的總諧波失真（THD）要求并降低輸出濾波電感的尺寸，三電平甚至多電平逆變器已成為主流 。中性點鉗位（NPC）逆變器雖然降低了器件的電壓應力，但由于輸出電流在任何時刻都必須流經兩個串聯的半導體開關，其靜態傳導損耗一直居高不下 。

相比之下，T 型（T-Type）三電平逆變器具有顯著的低傳導損耗優勢，因?yàn)槠渲苯舆B接正負直流母線的外側橋臂在導通時僅需通過一個開關。然而，T 型拓?fù)涞拇鷥r(jià)是外側主開關必須能夠承受全額的直流母線電壓（往往高達 800V-1000V），并且在頻繁硬開關動作中產生巨大的開關損耗，這限制了全硅基 T 型逆變器的頻率提升 。

SiC 技術的介入提供了一種極為巧妙且極具成本效益的“混合”（Hybrid）解決方案。研究指出，如果將 T 型逆變器中承受高電壓應力與高開關頻率的外側連接開關替換為高壓 SiC MOSFET，而保持承受較低電壓與低頻換流任務的中性點開關使用低成本的 Si IGBT，可以構建出一種 Si/SiC 混合 T 型逆變器 。這種混合拓?fù)錁O大地消除了硅器件帶來的開關損耗瓶頸，使得逆變器不僅在保持極低傳導損耗的同時，獲得了與全 SiC 拓?fù)鋷缀跸喈?dāng)?shù)母哳l運作能力，極大地改善了直流耦合系統中核心并網逆變器的功率容量與效率邊界 。

4.3.3 交流耦合中前級整流拓?fù)洌═otem-Pole PFC）的革命

不容忽視的是，SiC 技術同樣為交流耦合系統挽回了部分劣勢。在交流耦合的儲能逆變器中，交流電首先要整流為高壓直流。傳統硅超結（Si Super-Junction）MOSFET 在執行雙向整流（如無橋圖騰柱 Totem-Pole PFC 拓?fù)洌r(shí)，由于其本征體二極管存在極其糟糕的反向恢復電荷（Qrr?）現象，不僅會導致致命的開關損耗，甚至?xí)l(fā)橋臂短路，導致硅器件幾乎無法用于連續導通模式（CCM）的圖騰柱 PFC 。

采用 650V 等級的 SiC MOSFET（如 B3M025065Z 或 B3M040065Z），由于其具備近乎完美的快恢復體二極管特性，能夠完美契合并驅動雙向 Totem-Pole 拓?fù)?。這種受控的高效雙向整流操作不僅提升了功率因數（Power Factor），顯著降低了網側電流諧波，還有效縮小了交流耦合電池逆變器的整體損耗差距 。

5. 系統復雜度與集成度權衡分析

系統架構的選型除了賬面上的效率數值，更深層次反映在物理硬件集成與控制算法實現的復雜度上。在這方面，直流耦合的難點在于硬件單體內的極限整合，而交流耦合的痛點在于分布式網絡的時序協同。

5.1 直流耦合：?jiǎn)我幌潴w內的極端物理與熱學挑戰及 SiC 的破局之道

在直流耦合系統中，工程師被要求將光伏 MPPT 升壓電路、電池隔離/非隔離 DC-DC 斬波電路以及高壓并網 DC-AC 逆變橋全部塞進一個狹小的混合逆變器機箱內 。 傳統硅基方案下，這種高密度的集成幾乎是不可能的。因?yàn)楣杵骷诘皖l工作下需要配套龐大的鐵芯濾波電感與薄膜電容，而且多個功率轉換級集中發熱極易突破系統散熱極限。

SiC 技術的引入從兩個維度化解了這一物理極限： 首先是高頻微縮化。SiC 器件極低的開關損耗允許逆變器工作在 40 kHz 乃至 100 kHz 以上的頻率，這直接導致儲能電感和濾波電容的體積呈幾何級數下降，使高密度功率封裝成為可能 。 其次是高度集成的功率模塊化（Power Module Integration） 。若采用分立式 SiC MOSFET 器件搭建多端口混合逆變器（涵蓋光伏、儲能和雙向交流），整個系統可能需要多達 24 個獨立的功率開關管，這會帶來災難性的 PCB 布局困擾、雜散電感失控以及極其嚴苛的安規爬電距離（Creepage）挑戰 。通過采用集成化的轉移模壓（Transfer Molded）SiC 功率模塊，設計者能夠?qū)⑸鲜?24 個離散組件精簡為僅僅 5 個高度集成的模塊（例如將光伏 MPPT 整合為 6合1 模塊，雙向 DC-AC 整合為 6合1 模塊等）。這種集中式模塊設計不僅從全局上解決了絕緣爬電距離的物理占用，還極大降低了系統組裝的物料清單（BOM）復雜性 。

此外，從熱管理角度看，BASiC 系列器件憑借開創性的銀燒結工藝與低阻特性所帶來的 0.15~0.20 K/W 極低結殼熱阻，配合模塊內部的液冷或高效定制均熱板，能夠有效地將直流耦合設備內部產生的高度集中熱量迅速傳導出去，避免了局部熱島效應引發的器件雪崩擊穿或壽命衰減 。

5.2 交流耦合：分布式物理靈活性與通訊控制的脆弱性

相對而言，交流耦合系統的物理設計顯得游刃有余。光伏逆變器和電池逆變器各自擁有獨立的控制內核與散熱系統，甚至可以安裝在建筑物的不同角落，其安裝位置的靈活性首屈一指 。

然而，交流耦合的“復雜度”被隱性地轉移到了系統級通訊調度與瞬態響應控制上。 在直流耦合中，儲能與光伏通過堅如磐石的物理直流母線（DC Link）相連。中央控制芯片可以基于內部的電壓與電流傳感器，以納秒級的速度直接調節各個 DC-DC 模塊的占空比，瞬間平衡光伏發電尖峰或負載驟增引起的母線電壓波動 。這種系統在硬件底層就具備極高的控制帶寬與自洽穩定性。

反觀交流耦合，光伏和電池的協調完全依賴于交流電網這一公共介質以及外部的通訊協議。為了實現不向電網反向輸電的“零輸出（Zero Export）”控制，或者在電網停電時維持微網運行，系統需要通過高頻通訊總線（如 RS485 或 CAN）在智能電表、光伏逆變器和儲能 PCS 之間不斷交互數據。這種基于軟件協議與外置傳感器的控制回路，不可避免地存在數百毫秒甚至更長的通訊延遲 。在應對電網瞬態故障（如電壓暫降、短路或黑啟動需求）時，交流耦合系統多個獨立設備間的下垂控制（Droop Control）容易發生相位震蕩與頻率失鎖，其控制魯棒性和抗干擾能力明顯弱于高度集成的直流耦合混合逆變器 。

6. 擴容便利性與生命周期經濟性權衡

商業決策通常不僅關注首日（Day-1）的技術性能，更看重資產在未來 15-20 年運行周期內的經濟彈性（Flexibility）與擴展可行性（Scalability）。在這一維度上，交流耦合與直流耦合展現出了迥異的系統邊界 。

6.1 后裝改造（Retrofit）與系統級模塊化：交流耦合的主場

交流耦合是存量電站改造和非均勻擴容的絕對霸主。 隨著早期光伏用戶補貼政策的結束或儲能成本的下降，海量已并網運行數年的單一光伏電站產生了迫切的加裝電池需求。在這種后裝改造（Retrofit）場景下，交流耦合幾乎是唯一的理性選擇 。 只需在用戶的交流配電箱側并聯接入一臺獨立的儲能雙向逆變器及電池堆，整個升級過程完全無需觸碰或替換屋頂上原有的光伏逆變器，不僅避免了廢棄舊有設備的沉沒成本，也維護了既有設備的廠商質保與并網許可 。研究表明，目前市場上超過 60% 的家庭太陽能后裝項目選擇了交流耦合系統 。

不僅如此，交流耦合架構徹底切斷了光伏組串與電池組之間的直流電氣關聯。用戶可以隨意選擇市面上任何化學體系、任何額定電壓的交流電池包（AC Battery），而不必?fù)?dān)心其是否能與光伏逆變器的寬范圍直流輸入相匹配 。如果數年后需要擴容光伏容量，也可以單獨增加任意品牌的光伏微型逆變器，交流系統的這種“松耦合”特性賦予了投資者極大的采購與升級自由度。

6.2 硬件捆綁瓶頸與“木桶效應”：直流耦合的擴張隱患

相反，采用直流耦合架構的系統在初始安裝時就確立了整個系統的功率邊界 。 整個家庭或電站能夠向電網和負載輸出的最大交流總功率，被那臺昂貴的中央混合逆變器嚴格鎖死 。若用戶未來購入了多輛電動汽車導致瞬態用電需求激增，試圖大幅擴充系統容量時，往往發現必須徹底更換功率更大的中央混合逆變器主機，帶來高昂的改造成本。

同時，直流母線的物理特性帶來了嚴苛的兼容性約束。如果嘗試在運行數年后的直流母線上并聯新的電池組，新老電池由于內阻老化程度和電壓平臺的不同，極易在直流側產生劇烈的環流，威脅系統安全。此外，新增的光伏組件若與原有組件的電氣參數不一致，也會在共享 MPPT 的直流網絡中引發嚴重的失配損失（Mismatch Loss），使得直流耦合系統的后期擴容如同戴著鐐銬跳舞 。

6.3 削峰填谷與超配直流捕獲（Clipping Capture）：直流耦合的經濟護城河

然而，若將視野投向從零起步的新建項目（Greenfield），直流耦合不僅在初始資本支出（CapEx）上因設備數量的精簡（無需購買兩臺獨立逆變器及兩套交流開關柜）而具備 10%-15% 的經濟優勢，其在電能深度利用上更具備交流系統無法企及的“護城河” 。

在現代追求利益最大化的光伏電站設計中，投資者普遍采用“高容配比”策略，即安裝直流總功率遠大于逆變器額定交流輸出功率的光伏組件（通常 DC/AC Ratio > 1.3）。在中午光照最為強烈的時段，光伏陣列產生的峰值直流功率會超過逆變器的物理轉換極限。

在交流耦合系統中，這部分超出逆變器額定輸出能力的多余直流能量，只能通過強制偏離最大功率點（MPPT）的方式被無情舍棄，這種現象被稱為功率削減（Clipping）。

但在基于高頻 SiC 器件的直流耦合系統中，這部分即將被丟棄的直流狂瀾，無需進入擁擠擁堵的 DC-AC 逆變環節，而是順著暢通的直流母線，通過高效的降壓 DC-DC 轉換器直接灌入龐大的電池組中 。

由于這部分能量的截獲是在直流端以高達 98% 的單級高效率完成的，直流耦合系統能夠極大地拓寬系統在黃金日照時段的總發電量捕獲邊界，顯著增加全天候并網結算的電費收益，從而大幅度攤薄系統的平準化度電成本（LCOE）。

7. 趨勢前瞻：微電網融合與電動汽車 800V 直流快充的架構催化

除了解決當前的光儲效率博弈，SiC MOSFET 對直流高壓領域的滲透，正在催生更為宏大的能源互聯架構。隨著電動汽車（EV）保有量的爆炸式增長，電能網絡正在向具備車輛到電網（V2G, Vehicle-to-Grid）能力的微電網方向演進。

直流耦合的混合逆變器拓?fù)涮烊坏啬軌蜓莼癁槎喽丝谥绷魑⒕W(wǎng)控制器（Multi-Port Converter）。通過在同一條由混合逆變器建立的直流母線上增加一路輸出接口，系統可以跳過家庭內部緩慢的交流壁掛充電樁，直接對電動汽車提供直流快充服務 。在這種革命性的架構中，從屋頂光伏到電動汽車動力電池的能量傳輸，僅需經過兩次高效率的直流-直流降壓/升壓轉換，徹底繞開了傳統的“光伏逆變成交流 → 進入電網或家庭 → 充電樁轉接交流 → 車載充電機（OBC）再整流回直流”的繁冗低效路徑，端到端的充電效率實現了質的飛躍，直接挽回了 6%~8% 的電能損耗 。

此外，當前高端電動汽車正在全線向 800V 高壓電氣平臺遷移 。這種高壓趨勢對車載空調壓縮機、車載充電機以及外部快充設施的耐壓和體積提出了極高要求。如同 B3M011C120Z 與 B3M020120ZN 這類具備 1200V 阻斷電壓且低損耗的 SiC MOSFET，不僅完美契合了 800V 電動汽車動力域的內部需求，也使得家用/商用大功率雙向直流充放電轉換器能夠在不使用龐大工頻變壓器的前提下，安全、高效、緊湊地融入直流耦合光儲系統之中，構建出真正意義上的“光-儲-充”一體化直流閉環生態 。這預示著，在未來的高度電氣化社會中，多端口直流耦合將成為分布式能源管理不可逆轉的技術潮流。

8. 綜合結論與工程建議

通過對底層 SiC MOSFET 器件特性、拓?fù)淠芰苛飨蛐誓Ｐ?、物理結構復雜性及全生命周期擴展維度的多層次深度解析，可以明確：在混合逆變器系統的構建中，直流耦合與交流耦合并不存在絕對的優劣之分，而是針對不同約束邊界與商業目標的高度場景化技術抉擇。

對于以追求極致效率、高度空間緊湊性以及最大化利用超配光伏紅利為核心目標的新建項目（Greenfield），電池端直流耦合系統是當之無愧的首選架構 。 借助于諸如 1200V/650V 級別、帶有開爾文源極并應用納米銀燒結工藝的 SiC MOSFET 的賦能，直流耦合系統徹底擺脫了過去多級高頻轉換帶來的嚴重發熱與體積困擾，在 CLLC 雙向儲能變換和混合 T 型并網逆變等拓?fù)渲袑?shí)現了接近極限的高頻高效運轉，其捕獲削波電能（Clipped Energy）的能力賦予了系統無可比擬的長期經濟效益 。

對于需要在現有龐大的單一光伏電站網絡中靈活增加儲能、應對電網調峰需求，或是面臨階段性不均勻資金投入的項目，交流耦合憑借其卓越的系統解耦能力與即插即用的模塊化特征，依然是最為穩妥和靈活的投資路徑 。 即使存在不可避免的多次交直流能量轉換折損，SiC 器件在高頻無橋 PFC（如雙向圖騰柱 PFC）等前級整流拓?fù)渖系淖吭奖憩F(xiàn)，也已實質性地縮小了這一效率鴻溝，使得模塊化的儲能升級在經濟回報上具備了充分的合理性 。

總體而言，碳化硅技術并未單純地倒向某一種耦合陣營，而是作為一種底層的強力催化劑，雙向拉升了兩種系統架構的性能天花板：它將直流耦合的物理集成度與轉換效率推向了全新的工業極限，同時也將交流耦合系統的交直流變換能量懲罰壓制到了商業上可忽略的閾值內。電力電子系統的工程師在進行頂層架構設計時，應深度評估資本支出敏感度、現存電網架構歷史遺留以及未來微電網及直流充電的戰略布局，從而為特定場景定制最優的混合逆變系統骨架。
