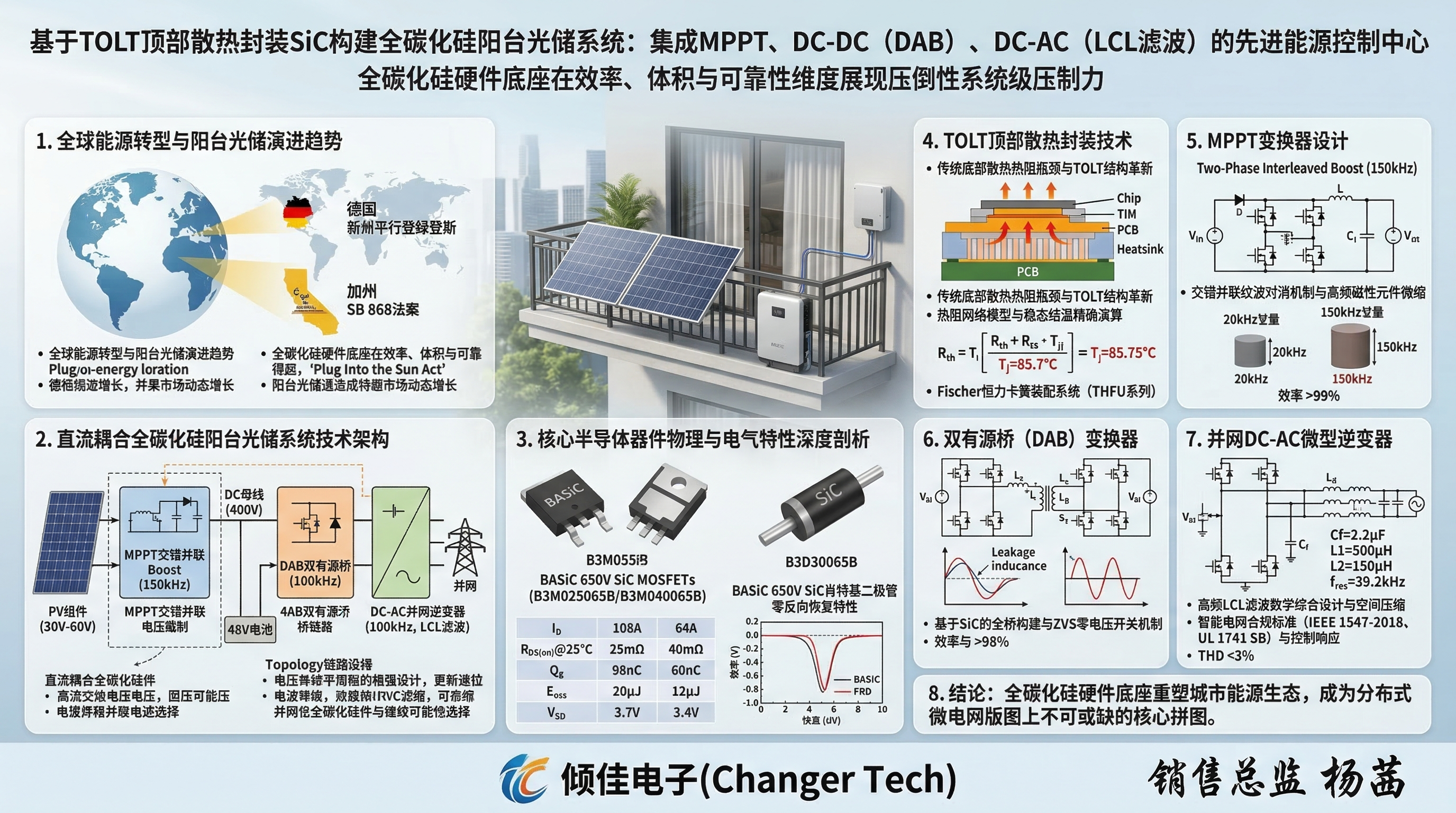

基于TOLT頂部散熱封裝SiC MOSFET和SiC二極管構建全碳化硅陽臺光儲設備的MPPT、DC-DC與DC-AC系統

1. 宏觀行業背景與陽臺光儲系統的演進趨勢

在全球能源結構向去中心化、低碳化轉型的宏觀背景下，分布式光伏技術正經歷從傳統的兆瓦級地面電站、千瓦級屋頂光伏，向百瓦至千瓦級“陽臺光伏”（Balcony Solar或Plug-in Solar）系統的深度下沉。傳統屋頂光伏系統的高昂初始安裝成本、復雜的施工許可審批，以及對房屋產權的硬性要求，將龐大的城市公寓租戶和多層住宅居民排斥在清潔能源紅利之外。陽臺光伏系統通過將微型逆變器（Microinverter）與一至兩塊高功率光伏組件集成，允許用戶直接將其固定在陽臺欄桿、露臺或小型后院，并通過標準家用插座（如120V或230V）直接將電能饋入家庭微電網，從而徹底顛覆了分布式光伏的部署邏輯 。

1.1 全球市場動態與政策法規驅動

歐洲市場（尤其是德國）是陽臺光伏技術的先行者。得益于極為簡化的注冊流程和標準化的即插即用設計，德國已成功部署超過一百萬套陽臺光伏系統，不僅為家庭用戶顯著降低了電費支出，也為國家級可再生能源目標的實現提供了巨大的底層分布式支撐 。此類系統通常無需復雜的電網并網協議，且在德國甚至可以通過宜家（IKEA）等零售渠道直接向消費者出售，極大地促進了規?；?yīng)和成本的指數級下降 。

在北美市場，電力價格的持續攀升（自2010年以來全美電價平均上漲近30%，加利福尼亞州電價在過去十年更是近乎翻倍）促使政策制定者加快了對陽臺光伏的解綁步伐 。加利福尼亞州參議員Scott Wiener提出的SB 868法案（被稱為“Plug Into the Sun Act”）是這一領域的標志性立法 。該法案明確將輸出功率在400W至1200W之間的便攜式太陽能發電設備定義為標準化家用電器，明令禁止公用事業公司（如PG&E、SCE、SDG&E以及LADWP）對該類設備強制要求繁瑣的正式并網協議、收取額外的互聯費用或要求安裝超出設備本身集成的額外控制設備 。法案的推進旨在打破傳統公用事業公司將一兩塊陽臺光伏面板等同于大型發電廠進行監管的僵化體制，從而為加州近1400萬租房者（占總戶數約40%）提供獲取清潔能源的公平路徑 。根據測算，一套成本在500至1200美元之間、功率為800W的系統，每年可抵消一個典型家庭最高20%的基礎電力消耗，年均節省電費可達250美元以上 。

1.2 從純并網向“光儲一體化”的技術跨越

盡管第一代陽臺光伏系統在降低電費方面表現出色，但其采用的純并網微逆變器架構存在固有的技術缺陷：在電網停電時，出于安全防孤島保護（Anti-islanding）的強制要求，系統必須立即停止工作；此外，在日間光照充沛而家庭用電負荷極低時，多余的電能通常無償或以極低的價格饋入電網，無法實現經濟效益的最大化 。因此，集成電池儲能系統（Battery Energy Storage System, BESS）的“陽臺光儲一體化設備”成為破局的關鍵 。傾佳電子力推BASiC基本半導體SiC碳化硅MOSFET單管，SiC碳化硅MOSFET功率模塊，SiC模塊驅動板，PEBB電力電子積木，Power Stack功率套件等全棧電力電子解決方案。?

基本半導體代理商傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊，助力電力電子行業自主可控和產業升級！

在光儲一體化系統中，微型設備需要在極其有限的物理空間（通常懸掛于陽臺墻面或直接貼合在光伏板背面）內，同時集成最大功率點跟蹤（MPPT）升壓變換器、雙向儲能電池接口（DC-DC）以及并網逆變器（DC-AC）。由于設備完全暴露于戶外環境中，必須滿足IP67級別的防水防塵要求，這意味著系統內部無法使用主動散熱風扇，所有的熱量必須通過機殼進行被動傳導與對流耗散 。這一嚴苛的無風扇散熱約束，結合800W至1200W的高功率密度需求，徹底超出了傳統硅（Si）基功率半導體（如IGBT或硅基超結MOSFET）的熱力學與電氣性能邊界 。在這一背景下，采用具備寬禁帶（Wide Bandgap, WBG）特性的碳化硅（SiC）器件，并結合專為高功率密度設計的TOLT（頂部散熱）封裝，成為實現下一代全碳化硅陽臺光儲系統的必然技術路線 。

2. 陽臺光儲設備的技術架構：直流耦合與全碳化硅路線的必然性

在構建微型光儲系統時，系統級拓?fù)浼軜?gòu)的選擇直接決定了設備的總轉換效率、體積大小以及BOM（物料清單）成本。目前業界存在交流耦合（AC-coupled）與直流耦合（DC-coupled）兩種主流架構 。

2.1 交流耦合與直流耦合架構的深度對比

交流耦合架構通常指儲能電池通過獨立的雙向AC-DC變換器連接到家庭的交流微電網中，與已有的微逆變器系統并聯運行 。這種架構的優勢在于后裝市場的兼容性極強，無需改動原有的光伏微逆變器即可實現擴容，這也是目前部分廠商向存量陽臺光伏用戶推廣的主要方案 。然而，從能量流轉的物理本質來看，交流耦合架構存在不可忽視的能量懲罰機制：白天光伏組件產生的直流電必須先經由微逆變器轉換為交流電，隨后再由電池端的AC-DC變換器將交流電重新整流為直流電才能存入電池。每一次DC-AC和AC-DC的轉換都會產生能量損耗，導致光伏到電池的端到端效率大幅下降 。

相比之下，針對全新設計的高集成度陽臺光儲一體機，直流耦合（DC-coupled）架構展現出了壓倒性的系統級優勢 。在直流耦合系統中，光伏組件、儲能電池以及并網逆變器共享一個高壓直流母線（DC Bus）。光伏面板產生的直流能量通過MPPT升壓后，可以直接沿直流母線經由雙向DC-DC變換器充入電池，完全避免了冗余的逆變與整流環節，顯著降低了系統的能量轉換損耗，極大提升了充放電的往返效率（Round-trip Efficiency）。此外，直流耦合架構將所有的電力電子變換電路高度集成在一個物理外殼內，共享控制單元與通信網關，在降低系統總體硬件成本的同時，還大幅簡化了用戶的安裝步驟，真正契合了SB 868法案所倡導的“即插即用”核心精神 。

2.2 電壓等級分配與拓?fù)滏溌吩O(shè)定

基于直流耦合架構的全碳化硅陽臺光儲設備，其內部功率流控制的核心樞紐是高壓直流母線。為了確保后級DC-AC并網逆變器在向120V/240V（北美）或230V（歐洲）交流電網饋電時，擁有充足的脈寬調制（PWM）電壓裕度與動態調節能力，高壓直流母線電壓（Vbus?）通常被穩壓在380V至400V區間 。圍繞這一直流母線，系統構建了三大核心功率拓?fù)浼墸?/p>

首先是前端的光伏最大功率點跟蹤（MPPT）升壓級。陽臺光伏系統通常配備一至兩塊大功率單晶硅組件，每塊組件的輸出功率在400W至600W之間，其工作電壓（Vmp?）和開路電壓（Voc?）通常處于30V至60V的低壓區間，而短路電流可能高達14A至18A 。這就要求MPPT變換器必須能夠承受極高的大電流輸入，并將30V-60V的寬范圍低壓直流電高效提升至400V高壓母線水平。為此，系統采用交錯并聯升壓（Interleaved Boost）拓?fù)洌ㄟ^兩組并聯的功率開關與電感分擔電流熱應力，并利用相位交錯技術抵消輸入電流紋波 。

其次是連接儲能電池的雙向DC-DC變換級。出于對系統安全性、體積以及電池組成本的綜合考量，陽臺儲能系統普遍選用48V（標稱電壓51.2V）的磷酸鐵鋰（LiFePO4）低壓電池包，容量范圍通常在1.6kWh至3kWh之間 。由于48V電池組與400V直流母線之間存在巨大的電壓落差，且需要滿足極其嚴格的安全隔離標準，該級采用搭載高頻隔離變壓器的雙有源橋（Dual Active Bridge, DAB）拓?fù)?。DAB拓?fù)淠軌蛟趯?shí)現雙向能量自由流動的同時，通過移相控制（Phase-Shift Control）確保功率器件在寬負載范圍內實現零電壓開關（ZVS），從而最大限度地降低高頻開關損耗 。

最后是末端的并網DC-AC逆變級。負責將400V母線上的直流電逆變?yōu)榈涂傊C波失真（THD）的交流正弦波饋入電網?；?00V母線電壓，采用全橋無變壓器（Transformerless）逆變拓?fù)浯钆漭敵鯨CL濾波器，在保證系統高效率的同時，顯著縮減了輸出濾波電感與電容的物理尺寸 。

3. 核心半導體器件物理與電氣特性深度剖析

實現上述三大高頻電力變換拓?fù)涞幕A(chǔ)，在于徹底摒棄傳統的硅基功率器件，全面轉向碳化硅（SiC）寬禁帶半導體材料。硅材料的臨界擊穿電場強度僅為 0.3MV/cm，而SiC材料高達 2.5MV/cm，這使得SiC器件的漂移區厚度可以大幅減薄，在實現相同阻斷電壓的前提下，其比導通電阻（Specific On-Resistance）僅為硅器件的極小一部分，從而實現了芯片面積的急劇縮小與結電容的斷崖式下降 。本報告基于基本半導體（BASiC Semiconductor）最新發布的650V電壓平臺TOLT封裝器件進行系統級建模與選型分析。

3.1 BASiC 650V SiC MOSFET參數解析與系統級影響

系統核心開關管選用了BASiC生產的B3M025065B與B3M040065B兩款碳化硅MOSFET，兩者均采用表面貼裝的TOLT頂部散熱封裝，且通過內部結構的精細優化在開關速度與短路魯棒性之間取得了平衡。

表 1 詳細對比了這兩款器件在極限條件與典型工況下的核心電氣參數。

3.2 BASiC 650V SiC 肖特基二極管的零反向恢復特性

在光伏前端的MPPT升壓電路中，當主開關管（MOSFET）導通時，續流二極管會經歷從正向?qū)ǖ椒聪蜃钄嗟募眲∞D(zhuǎn)換過程。如果使用傳統的硅基快恢復二極管（FRD），其半導體內部積累的少數載流子在復合過程中會產生巨大的反向恢復電流（Reverse Recovery Current, Irr?）。這種反向恢復電流不僅會直接疊加在正在導通的MOSFET上，引發嚴重的開通電流尖峰和巨大的瞬態開關損耗，還會激發出強烈的高頻電磁干擾（EMI）噪聲 。

系統所選用的BASiC B3D30065B（650V/30A）二極管是一種純正的碳化硅肖特基勢壘二極管（Schottky Barrier Diode, SBD）?；诮饘?半導體接觸的肖特基結屬于多數載流子導電器件，其物理機制決定了內部完全不存在少數載流子的注入與復合過程 。因此，B3D30065B實現了真正的“零反向恢復電流”。其在換流瞬間唯一的延遲和電流僅來自于極小的結電容充放電（總電容電荷 Qc? 僅為90 nC）。這一特性徹底解除了傳統Boost拓?fù)渲邢拗崎_關頻率提升的最大物理枷鎖，使得MPPT級的主MOSFET即使在硬開關（Hard-switching）工況下，也能保持極其純凈且低損耗的開通軌跡 。

4. TOLT頂部散熱封裝技術及其在無風扇系統中的熱力學建模

陽臺光儲一體機必須滿足戶外IP67高防護等級，機殼內部完全密封，依靠鋁制外殼與外部空氣進行自然對流與輻射散熱 。在此場景下，如何將大功率SiC器件產生的熱量以最低的熱阻導出到外部機殼，是整個硬件設計的決定性命題。

4.1 傳統底部散熱的物理局限與TOLT的結構革新

在傳統的SMD功率封裝（如D2PAK、TOLL或DFN）中，芯片底部巨大的散熱焊盤直接焊接在印制電路板（PCB）的銅箔上 。熱量必須通過PCB基材（通常是FR4）或密集的散熱過孔（Thermal Vias）向下傳導，最終到達緊貼在PCB背面的散熱器 。然而，F(xiàn)R4材料本質上是優良的熱絕緣體（導熱系數極低），即便通過添加過孔、銅嵌體（Copper Inlays）或使用昂貴的絕緣金屬基板（IMS）、氮化鋁（AlN）陶瓷襯底，依然無法徹底根除由PCB厚度和多層結構帶來的熱阻瓶頸 。此外，熱量在PCB內部的擴散會嚴重烘烤周邊對溫度敏感的無源器件和控制芯片，縮短系統整體壽命 。

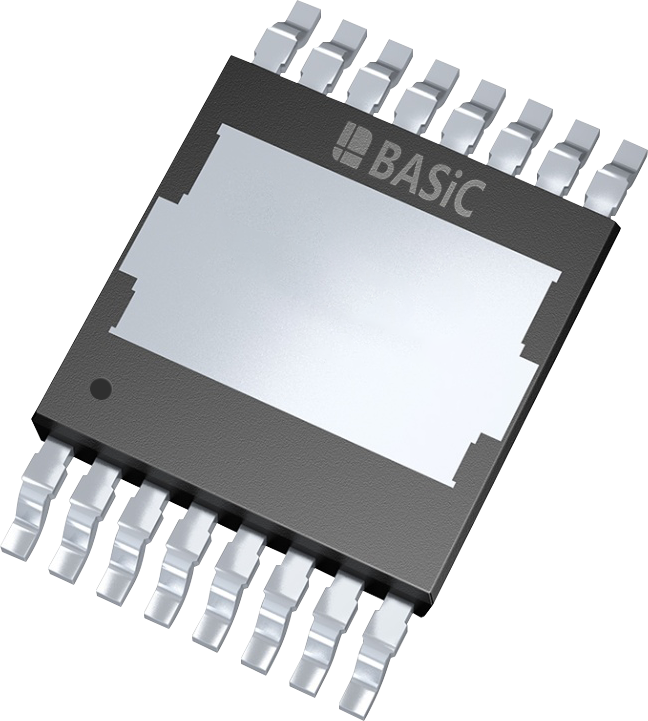

基本半導體的B3M與B3D系列創新性地采用了TOLT（TO-Leaded Top-side Cooling）封裝技術。該技術在制造工藝上將傳統的引線框架（Lead Frame）進行了反轉處理，使得直接承載硅芯片發熱源的金屬基板裸露在封裝的頂部表面 。這一結構性的顛覆使得高達95%的熱量可以直接從器件頂部出發，穿過絕緣導熱材料（TIM）立刻到達鋁制散熱器，完全旁路（Bypass）了PCB基板 。

4.2 熱阻網絡模型與穩態結溫的精確演算

為了驗證TOLT封裝在無風扇環境下的極限散熱能力，可以建立一維穩態熱阻網絡模型對B3M040065B進行定量計算 ： 半導體結溫（Tj?）的計算方程為：

Tj?=Tamb?+Ploss??(Rth(jc)?+Rth(TIM)?+Rth(hs)?)

假設設備在夏季極端高溫天氣下運行，環境溫度設定為惡劣的 Tamb?=65°C。系統滿載工況下單顆B3M040065B的功耗（涵蓋傳導與開關損耗）以 Ploss?=5W 計。

結到殼熱阻 (Rth(jc)?) ：根據B3M040065B的數據手冊，其典型的結殼熱阻僅為 0.65K/W（相較于相近電流等級的底部散熱器件，該值降低了近50%）。

熱界面材料熱阻 (Rth(TIM)?) ：由于裸露焊盤不帶絕緣功能，必須使用高導熱的絕緣墊片。若選用業界頂級的Bergquist Gap Pad TGP 5000（厚度500μm，導熱率5W/m·K），其產生的等效界面熱阻約為 1.0K/W 至 1.5K/W 。取保守值 1.5K/W。

散熱器熱阻 (Rth(hs)?) ：鋁壓鑄機殼分配給單顆器件的局部對流散熱熱阻，在無風扇自然冷卻下約為 2.0K/W。

綜合計算總系統熱阻 Rth(ja)?=0.65+1.5+2.0=4.15K/W。 最終穩態結溫 Tj?=65°C+5W×4.15K/W=85.75°C。 這一計算結果充分表明，即使在極端的戶外高溫和被動散熱受限的環境下，TOLT封裝依然能將最高結溫死死壓制在 85.75°C，遠遠低于SiC MOSFET高達 175°C 的最大允許結溫（Tjmax?）。這種龐大的熱力學裕度，賦予了陽臺光儲設備極長的使用壽命和極低的故障率。

4.3 機械應力管理與Fischer恒力卡簧裝配系統

TOLT作為頂部散熱的表面貼裝器件（SMD），其兩側采用了多根鷗翼狀（Gullwing）引腳與PCB進行焊接 。在實際裝配中，若使用傳統的螺絲穿孔或壓板強制鎖緊，施加在器件頂部的機械應力分布極不均勻。由于熱脹冷縮系數（CTE）的差異，這種剛性連接在長期的熱循環（Thermal Cycling）中會引發封裝塑封料（Molding Compound）與金屬基板的微觀脫層（Delamination），或者直接導致鷗翼焊點的疲勞開裂（在IPC-9701 TCoB測試中尤為常見）。

為確保熱界面界面的穩定與器件機械結構的安全，業界公認的解決方案是采用專用的彈性保持彈簧卡扣（Retaining Springs/Clips）。本系統設計推薦采用德國Fischer Elektronik制造的THFU系列（包括THFU 1、THFU 2、THFU 3）卡簧 。

恒定接觸壓力：THFU系列采用不銹鋼材料制成，能夠?yàn)門OLT器件中心點提供穩定且均勻的15N至60N向下接觸力（例如THFU 1提供約60N的彈力）。這一均勻分布的壓力既能完美擠壓導熱墊片排除微觀氣隙（極大地降低接觸熱阻），又嚴格控制在塑封料允許的 150N/mm2 最大應力紅線之下 。

動態補償能力：在設備經受劇烈的冬夏溫差或負載突變時，彈簧的形變?nèi)嵝阅軌蜃詣游詹⒀a(bǔ)償不同材料層在Z軸方向的微小熱膨脹位移，徹底杜絕了剛性連接可能導致的芯片破裂（Die Crack）風險 。

4.4 高頻寄生電感抑制與開爾文源極布線規范

在開關頻率飆升至100kHz以上時，封裝及PCB走線的微小寄生電感（Parasitic Inductance）將成為致命隱患。尤其在數百伏電壓、數十安培的極高 di/dt 開關瞬間，源極寄生電感上會感應出巨大的瞬態電壓（V=Lsource??di/dt）。若傳統的柵極驅動回路與大功率源極回路共用引腳，該瞬態電壓會直接反饋疊加到柵極電壓（VGS?）上，引發劇烈的振蕩、延長開關時間，甚至造成橋臂直通短路（Shoot-through）。

為此，B3M系列的TOLT封裝被精心設計為多引腳結構，徹底實現了信號回路與功率回路的物理解耦 。

Kelvin Source隔離：封裝專門指定 Pin 7 為開爾文源極（Kelvin Source），Pin 8 為柵極（Gate）。在PCB Layout中，柵極驅動器（Gate Driver）的返回地線必須通過極其緊湊的差分走線直接、唯一地連接至 Pin 7 。

強電流通道分配：功率側的返回地則由 Pin 1-6（Power Source）并聯承載，這不僅極大降低了源極接觸電阻，還確保了高達數十安培的主瞬態電流完全繞過敏感的驅動芯片 。 此外，針對400V系統高達600V以上的瞬態電壓峰值，PCB布局必須嚴格遵循Wolfspeed及Infineon等行業巨頭針對SiC分離器件頒布的爬電距離（Creepage）和電氣間隙（Clearance）指導原則。尤其在TOLT頂部焊盤與周邊覆銅區域之間，以及導熱墊片邊緣的延伸區域，需留足幾毫米的安全緩沖區，以防止在高壓、高濕環境中發生飛弧擊穿 。

5. 太陽能最大功率點跟蹤（MPPT）：交錯并聯Boost變換器設計

作為光伏能量涌入系統的第一道關口，MPPT變換器負責將光伏組件由于輻照度和溫度變化而持續波動的低壓輸出（30V-60V）動態跟蹤并升壓至穩定的400V直流母線電壓 。由于陽臺微型光儲系統通常允許多組光伏板并聯或串并聯輸入，峰值輸入電流可達36A以上（例如兩塊18A短路電流組件并聯）。

5.1 交錯并聯升壓拓?fù)涞募y波對消機制

在如此巨大的低壓端電流輸入下，若采用傳統的單管Boost拓?fù)?，龐大的電流紋波將直接導致前端濾波電解電容劇烈發熱并迅速干涸失效，同時單一開關管與電感也會承受災難性的熱負荷 。為此，系統架構采用了“兩相交錯并聯升壓拓?fù)洹保═wo-Phase Interleaved Boost Converter, IBC）。

該拓?fù)溆蓛蓚€在結構上完全一致的Boost升壓單元（相）組成，它們在輸入端和輸出端各自并聯。關鍵的控制策略在于，微控制器（如DSP或?qū)Ｓ肕PPT控制IC）向這兩相的SiC MOSFET發放占空比（Duty Cycle, D）相同，但在時間軸上精確錯開180°相位差的PWM驅動信號 。 由于相位錯開，兩相電感電流的波峰與波谷實現了時間交錯。在系統輸入端，總輸入電流等于兩相電感電流之和。通過精密的數學推導可以證明，在輸入電壓為200V升至400V（即占空比 D≈0.5）的最佳工況下，兩相紋波電流會發生近乎完美的干涉相消（Ripple Cancellation），理論上可將總輸入電流紋波降至零 。這極大地降低了輸入側去耦電容的電容值需求和ESR發熱量，從根本上提升了系統的長期可靠性 。

5.2 突破頻率天花板：150kHz下的磁性元件微縮革命

傳統硅基微逆變器或光伏優化器受限于開關管的損耗瓶頸，其MPPT級的開關頻率通常只能設定在20kHz至50kHz之間 。這直接導致所需的儲能電感體積龐大，通常需要采用極其笨重的鐵氧體磁罐（Pot Core）或巨大的環形鐵粉芯（Toroidal Powder Iron Core）。

本系統借助B3M040065B（SiC MOSFET）極低的開關損耗與B3D30065B（SiC SBD）零反向恢復電流特性，徹底掙脫了頻率枷鎖，將兩相交錯Boost的開關頻率（fsw?）大幅推升至 150kHz 。 電感量 L 的設計遵循伏秒平衡（Volt-Second Balance）準則：

L=fsw??ΔIL?Vin??D?

通過公式可見，電感量需求與開關頻率成反比。當開關頻率從傳統的20kHz暴增至150kHz時，在維持相同甚至更優的電流紋波幅度 ΔIL? 的前提下，所需的電感量可被劇烈壓縮至原有的約 1/7.5 。這使得工程師能夠采用體積極小、具有高頻低損耗特性的新型磁性材料（如高頻鐵硅鋁 Sendust、非晶或納米晶磁芯）。更小的電感體積不僅釋放了機殼內部寶貴的空間，還意味著銅線繞組長度的大幅縮短，從而顯著降低了電感的直流電阻（DCR），使得因?qū)Ь€發熱引發的銅損被極大削減，推動MPPT級轉換效率輕松超越99%的極限閾值 。

6. 48V至400V雙向隔離儲能接口：雙有源橋（DAB）變換器深度解析

陽臺光儲系統的儲能模塊作為能量緩沖池，需要在光照盈余時將400V母線的多余電能“降壓”充入48V電池；在光照匱乏或夜間家庭用電高峰時，又要將48V電池釋放的電能“升壓”送回400V母線以供逆變并網 。這種高頻雙向電能流動，配合高達約1:8的懸殊電壓跨度和苛刻的安全隔離標準，對DC-DC變換器的拓?fù)浼軜?gòu)與器件選型提出了最高層級的考驗。

6.1 拓?fù)溥x型博弈：為何DAB優于CLLC？

在當前的高頻雙向隔離DC-DC領域，業界主要聚焦于兩種拓?fù)洌弘p有源橋（DAB）與CLLC雙向諧振變換器 。 盡管CLLC變換器憑借諧振腔的設計能在特定電壓點實現全橋所有開關管的零電壓開通（ZVS）和零電流關斷（ZCS），從而取得驚人的峰值效率 ；然而，CLLC依賴于脈沖頻率調制（PFM，即變頻控制）來調節輸出電壓和功率 。由于48V磷酸鐵鋰電池在從深度放電（約42V）到滿電浮充（約58V）的過程中，電壓波動范圍極大，這迫使CLLC的開關頻率必須在極寬的頻帶內瘋狂跳動 。這種寬范圍的變頻操作不僅會導致在某些工況下偏離最佳諧振點而喪失軟開關特性，更會產生極其復雜的電磁干擾（EMI）頻譜，令后續的EMI濾波器設計陷入“按住葫蘆浮起瓢”的災難境地 。

相反，雙有源橋（Dual Active Bridge, DAB）變換器則展現出了卓越的系統級控制魯棒性 。DAB主要由高壓側（400V）全橋、高頻隔離變壓器（其漏感通常直接作為能量傳輸電感）和低壓側（48V）全橋構成 。DAB拓?fù)洳捎霉潭l率（如100kHz）的單移相（Single Phase-Shift, SPS）或多重移相控制算法，通過精密調節原邊全橋與副邊全橋輸出的高頻方波之間的相位延遲角（Phase Shift Angle），來實現能量流向的反轉和傳輸功率的無級平滑調控 。固定頻率的優勢使得數字信號控制器（DSP）的算法開發極具條理性，并且使濾波器特征頻率固定，大大降低了硬件設計的隱形成本 。

6.2 基于SiC的全橋構建與ZVS零電壓開關機制

在1000W（1kW）的充放電額定功率下，400V高壓側滿載電流僅為約2.5A。該側的四個橋臂開關管選用 B3M040065B（40mΩ）TOLT SiC MOSFET 。對于不到3A的電流，40mΩ的導通電阻使得滿載導通損耗僅為 Irms2??RDS(on)?≈2.52×0.04=0.25W，這在整個千瓦級能量流中完全微不足道 。

而在48V低壓電池側，1kW的功率意味著電流高達約20.8A，峰值沖擊電流甚至可能逼近30A 。面對如此巨大的電流熱應力，該側全橋必須選用具有極低導通電阻的開關管。在此，既可以繼續沿用具有更大電流裕度（ID?=108A）的 B3M025065B（25mΩ）TOLT SiC MOSFET 以維持全局物料和封裝結構的高度統一 ，也可以出于極限成本考量降維采用具有1.7mΩ以內超低導通電阻的100V級別硅基TOLT器件 。但從頻率兼容性角度看，全碳化硅配置更能適應100kHz及以上的嚴苛高頻斬波要求。

功率傳輸與ZVS軟開關演算： 在DAB的理想數學模型中，其有功功率 P 受到母線電壓 VH?（400V）、折算后的電池電壓 nVL?（其中 n 為變壓器匝比）、開關頻率 fsw?、串聯電感 L 以及移相比 d（0≤d≤0.5）的共同控制，公式如下 ：

P=2fsw?LnVH?VL??d(1?d)

要實現高效的零電壓開關（ZVS），必須確保在全橋開關管換流的死區時間（Dead Time）內，變壓器漏感中儲存的電流能量足以完全抽干即將開通的MOSFET的輸出結電容（Coss?）電荷，并使其體二極管被強制導通鉗位電壓，從而在電壓為零的瞬間完成柵極觸發 。 這就是SiC器件相比傳統硅IGBT的決定性殺手锏：由于B3M040065B的輸出電容能量 Eoss? 僅為令人難以置信的 12μJ，漏感在換流瞬間只需釋放極其微弱的能量即可完成電荷抽提 。這使得DAB變換器實現ZVS的輕載邊界被極大地向下拓寬，即便在電池處于涓流充電（輕載工況）或電網電壓發生大幅波動時，系統依然能夠穩如泰山地維持軟開關狀態，徹底消滅了硬開關帶來的嚴重發熱與EMI輻射，護航DAB級效率穩固在98%以上的巔峰區間 。

7. 并網DC-AC微型逆變器：高頻LCL濾波與智能電網合規設計

作為微電網系統的大腦與門面，DC-AC并網逆變器不僅要將400V母線上的直流電逆變?yōu)楦咂焚|(zhì)的交流正弦波注入家庭用電網絡，還必須作為與電網互動的核心終端，接受最為嚴苛的國際與地區性電網智能互操作標準的規制 。

7.1 智能微逆變器電網合規標準：IEEE 1547-2018 與 UL 1741 SB

在早期的并網規范中，分布式光伏逆變器僅被要求在檢測到電網電壓或頻率異常時執行迅速的防孤島脫網（Anti-islanding）動作。然而，隨著加州等地區新能源滲透率的暴增，公用事業電網極其脆弱，舊規導致的“雪崩式同時脫網”容易引發大規模停電災難 。

基于這一教訓，美國國家電氣規范（NEC）、IEEE 1547-2018 以及通過加州Rule 21落地的 UL 1741 Supplement B (SB) 測試認證標準，全面強制所有新入網的儲能逆變器必須具備“電網支撐功能”（Grid Support Functions）。 這要求本陽臺光儲逆變器必須通過控制算法實現：

低壓/高壓穿越（LVRT/HVRT） ：在電網發生短路故障引起電壓驟降時，逆變器必須頂住沖擊，保持與電網的連接并支撐系統電壓恢復 。

頻率-有功響應（Frequency-Watt）與電壓-無功控制（Volt-VAR） ：根據電網頻率偏移自動調節輸出的有功功率；根據電網電壓的波動，智能地向電網注入或吸收無功功率（容性或感性電流），協助電網調壓 。 基于B3M040065B SiC全橋架構的逆變器，憑借其100kHz以上的極高開關頻率，為系統微控制器執行上述復雜的閉環數字控制算法提供了極其寬廣的控制帶寬與納秒級的動態響應裕度，從而確保即使在劇烈的無功吞吐過程中，輸出電流的總諧波失真（THD）依然被死死壓制在國際標準允許的3%紅線以內 。

7.2 高頻下的LCL濾波器數學綜合設計與空間壓縮

傳統硅基（IGBT）逆變器受限于嚴重的關斷拖尾損耗，被迫將脈寬調制（PWM）的開關頻率壓制在16kHz至20kHz的低頻泥沼中 。這種低頻斬波產生的強烈的低頻諧波群，迫使工程師必須采用如水桶般粗壯的濾波電感，導致逆變器體積臃腫、重量驚人。

而全碳化硅系統在100kHz高頻運作下，賦予了后級LCL（電感-電容-電感）濾波器設計史無前例的降維打擊能力 。LCL濾波器憑借三階系統的 ?60dB/dec 高頻衰減特性，能在極小的參數下將開關頻率處的高頻紋波電流“斬草除根” 。

以下針對800W額定功率、230V交流輸出標準的系統進行LCL濾波器的嚴密推導設計 ：

系統基礎阻抗與電容界限： 系統額定基礎阻抗為 Zb?=Pnom?Vgrid2??=8002302?≈66.1Ω 。 為了防止空載或輕載時向電網注入過量無功電流（導致功率因數劣化），濾波電容 Cf? 吸收的無功功率通常被嚴格限制在系統額定功率的5%以內 。

Cmax?=ωgrid?Zb?0.05?=2π?50?66.10.05?≈2.4μF

可選用 2.2μF 的高頻薄膜電容。

逆變器側電感（L1?）的極致微縮： L1? 的核心職責是壓制逆變橋產生的高頻電流紋波 ΔIL?。若允許的最大紋波幅度設定為額定電流峰值（230800?2?≈4.92A）的20%（即約1.0A），則在400V母線電壓下，其數學關系式為 ：

L1?=8fsw?ΔIL?Vbus??

當代入 fsw?=100kHz 時，所需電感量計算值驟降至僅 500μH 。如果系統仍沿用20kHz的傳統開關頻率，則此處的電感量將暴增5倍至 2.5mH 。這一驚人的落差，直觀地證明了SiC帶來的高頻紅利是如何通過削減磁芯體積和減少銅線繞組匝數，從物理形態上重塑微逆變器內部空間布局的。

電網側電感（L2?）與諧振頻率（fres?）規避： L2? 用于進一步衰減饋入電網的高頻諧波，通常依經驗取 L2?=0.3L1? 至 L1? 之間，此處為減小總阻抗，可取 L2?=150μH 。 LCL濾波器的天然缺陷在于存在一個固有的LC諧振尖峰。為了系統穩定，該諧振頻率 fres? 必須被精心安置在大于10倍電網頻率（以避開低頻低次諧波）且小于開關頻率一半（滿足奈奎斯特采樣定律）的“安全禁區”內 。

fres?=2π1?L1?L2?Cf?L1?+L2???=2π1?500μ×150μ×2.2μ500μ+150μ??≈39.2kHz

由于SiC逆變器運行在100kHz，39.2kHz 的諧振點完美落入了 500Hz

8. 結論

通過從宏觀政策驅動到微觀半導體晶格層面的全景式解構，傾佳楊茜清晰地展示了基于基本半導體（BASiC）650V TOLT頂部散熱封裝碳化硅器件陣列（B3M025065B、B3M040065B SiC MOSFET及B3D30065B SiC二極管）構建的全碳化硅陽臺光儲一體化設備，是一場徹頭徹尾的工程革命。

在系統架構上，直流耦合方案徹底剔除了交流耦合系統中多余的轉換損耗，使得光伏組件、48V儲能電池與電網之間通過高效的400V直流母線實現了能量的最優調度。在熱力學與機械設計上，TOLT封裝結構巧妙地繞過了FR4 PCB致命的熱阻壁壘，將極高的功率密度與無風扇的被動散熱設計完美融合。配合Fischer Elektronik高可靠性恒定張力彈簧卡扣（THFU系列）及高性能導熱界面墊片，即使在戶外極其嚴酷的寬溫域交變與暴曬環境下，系統的穩態結溫也被牢牢封鎖在安全紅線之內。

在拓?fù)溲葸M(jìn)上，碳化硅材料無與倫比的低開關損耗與零反向恢復特性，直接碾碎了傳統硅基設計中幾十千赫茲的頻率天花板。無論是運行在150kHz、紋波相互對消的交錯并聯MPPT升壓變換器，還是利用變壓器漏感實現零電壓軟開關（ZVS）的寬范圍雙向隔離DAB電池接口，亦或是依托極小LCL磁性網絡和強大數字算力支撐、輕松滿足最嚴苛的IEEE 1547-2018智能并網互操作法規的高頻并網逆變器，全碳化硅硬件底座在效率、體積與可靠性三大維度上展現出了降維打擊般的系統級壓制力。這一集成了尖端功率電子技術的儲能節點，重塑全球數千萬城市公寓住戶的用電生態，成為分布式微電網版圖上不可或缺的核心拼圖。
