隨著半導體封裝不斷邁向 2.5D、3D 堆疊以及異構集成，熱管理已成為影響性能、可靠性與量 產能力的關鍵因素之一。面向高性能計算（HPC）和人工智能（AI）的芯片功率密度持續提升， 封裝尺寸不斷擴大，材料體系也愈發復雜。在此背景下，臺積電近期公開的多項專利勾勒出一 條清晰的技術路徑：一方面重構 3DIC 封裝結構，打造更高效且穩定的散熱通道；另一方面將 熱界面材料（TIM）從“填充層”升級為系統級設計單元，通過材料配方、分區布局與微結構 優化，實現熱與應力的協同管理。

1. 熱界面材料（TIM）：從配角到核心角色
在先進封裝體系中，TIM 是將熱量從芯片傳導至蓋板和散熱器的關鍵媒介。如今，它已不再只 是簡單的導熱填充物，而是同時承擔熱設計與機械調控功能的重要結構層。其表現直接影響封 裝翹曲、界面分層、金屬間化合物生成、共面性以及長期可靠性。

從單層 TIM 到分區、多 TIM 架構

在大型高端封裝中，芯片、基板、模封材料和蓋板之間存在明顯的熱膨脹系數差異。熱循環過 程中，這種差異不可避免地導致封裝翹曲，而應力往往集中在 TIM 層的邊角或附著力較弱的 區域，增加開裂和分層風險。隨著封裝尺寸和功率密度持續攀升，熱—機械耦合問題已成為影 響良率與壽命的核心挑戰。

為此，臺積電提出將傳統連續單層 TIM 拆分為多個功能區，或在 TIM 中設計溝槽結構，使應 力能夠在局部釋放，而不是在整個界面擴散。例如在專利申請 US20220359339 中，通過分段 式 TIM 設計，有效降低了應力累積和分層風險。

此外，在同一封裝內部采用不同性能的 TIM 材料也成為關鍵策略：高功耗芯片上方配置高導 熱 TIM，而外圍區域則采用更厚或更具彈性的材料，以吸收翹曲應變、減緩界面應力。相關思 路見于專利 US11088109 及 US20220359339。其核心理念在于，通過空間分區設計，在熱 性能與機械可靠性之間實現協同優化，而非簡單權衡。



復合材料與石墨 TIM：材料與結構協同優化

在高強度熱循環環境下，僅靠單一材料已難以滿足可靠性要求。臺積電在專利 US11107747 中提出復合型 TIM：在高導熱金屬基體中嵌入金屬鍍層聚合物顆粒，在保持導熱性能的同時引 入彈性緩沖能力，從而減輕應力集中、改善厚度均勻性并降低芯片開裂風險。

對于石墨基 TIM——雖然具有優異的面內導熱能力，但脆性高、附著性不足——臺積電通過 設 置 間 隔 框 架 結 構 ， 對 石 墨 層 進 行 機 械 隔 離 與 壓 縮 控 制 ， 以 提 升 界 面 穩 定 性 （US20250309071）。

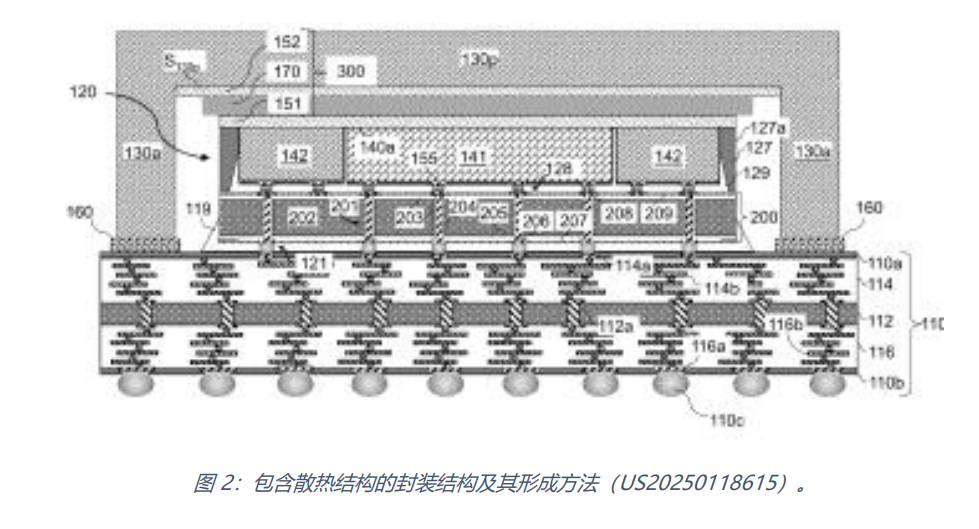

在金屬 TIM 方面，為抑制金屬間化合物增長和 Kirkendall 空洞帶來的長期可靠性問題，臺積 電采用晶向工程技術：利用高度織構化的 Cu(111) 擴散阻擋層減少原子互擴散，同時保持良好 導熱性能（US20250118615）；在無蓋或環形 CoW 架構中，通過直接金屬鍵合方式避免回 流焊過程中的再熔風險（US20250349654）。這些技術表明，TIM 的可靠性來源于材料、微 結構與界面工程的整體優化。



2. 重新構建 3DIC 與異構封裝中的熱路徑

在 3D 堆疊封裝中，內部芯片往往被底部填充材料和模封材料包圍，熱量容易滯留，從而形成 熱點并加劇層間熱串?dāng)_。

針對這一問題，臺積電將 TIM 從傳統的平面界面轉化為三維熱網絡的重要組成部分：
? 通 過高 導熱蓋 板與 精準 控制 的 TIM 點膠工 藝， 建立更 直接 的垂 直散 熱路 徑 （US11482465）；

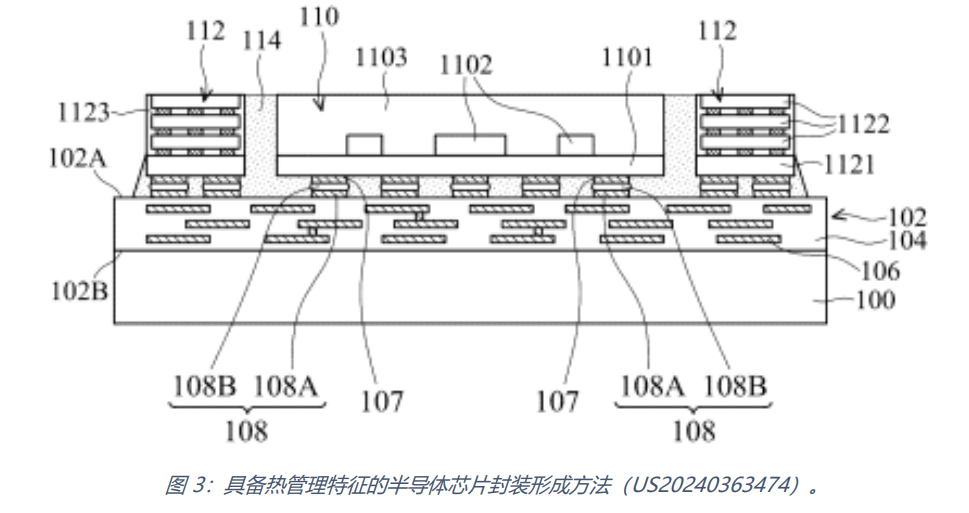

? 借助多 TIM 分區及定向散熱結構，為高功耗芯片優先構建散熱通道，同時減少對低功 耗區域的冗余金屬化（US20240363474）；
? 在芯片或蓋板表面引入微通道或腔體，并填充 TIM，增加接觸面積，從而提升局部熱 點散熱效率（CN121096975）。

這些方案的共同特點是：熱界面不再是單一平面，而是根據芯片功耗分布進行定制化設計，形 成針對特定芯片的垂直散熱路徑。



臺積電在 3DIC 封裝中的熱管理理念，本質上是一種熱與機械協同工程方法。隨著集成密度提 升，熱流密度增加的同時，材料間熱膨脹差異也放大了應力問題，可能引發熱點、翹曲以及 “未鍵合”等電氣缺陷，進而影響可靠性。

相關專利展示了多種互補技術手段：
1. 具 備 導 熱 與 應 力 調 節 功 能 的 間 隙 填 充 結 構 ， 用 于 降 低 翹 曲 并 改 善 熱 路 徑 （US12249566）；

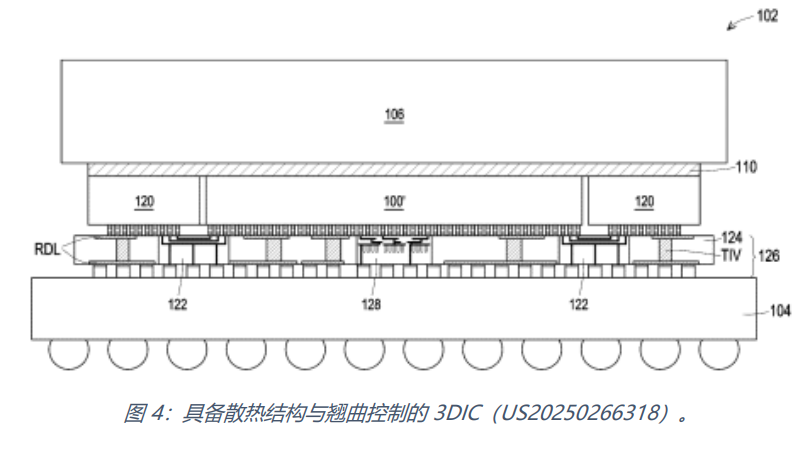

2. 覆蓋芯片的支撐基板結構，同時充當機械加固層與熱傳導通道，并可結合虛擬芯片或 材料搭配實現應力平衡（US20250266318）；

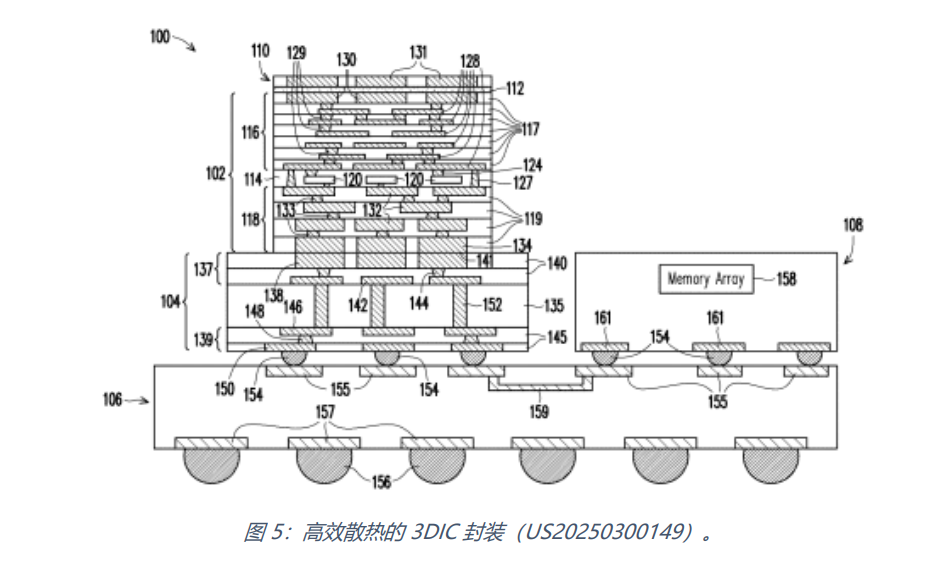

3. 采用減薄載體芯片與對齊虛擬焊盤的頂部散熱架構，使熱量通過前端互連向上傳導 （US20250300149）。

同時，臺積電還提出相配套的制造流程優化方案，如載體與去鍵合層設計、受控堆疊與釋放順 序等，以提升大規模制造中的對準精度和結構穩定性（US20250167060）。





結語

總體而言，臺積電通過 3DIC 架構創新與 TIM 工程化設計兩大核心方向，將熱管理從“被動應 對”轉變?yōu)椤爸鲃釉O(shè)計”，在熱性能、可制造性與長期可靠性之間實現平衡。

值得注意的是，隨著 AI 與 HPC 系統對帶寬需求的進一步提升，先進封裝技術正與高速光互連 深度融合。尤其是在共封裝光學（Co-Packaged Optics, CPO）快速發展的背景下，光電集成、 封裝架構與熱管理之間的耦合關系愈發緊密。更高的功率密度與更復雜的系統結構，使熱設計 成為決定系統上限的關鍵變量。

在這一技術交匯點上，全球領先的專利分析與技術情報服務機構 KnowMade 正式發布最新研 究報告《共封裝光學（Co-Packaged Optics）與光互連專利全景報告 2026》。該報告系統梳理全球 CPO 與光互連領域的專利布局、核心技術路徑及主要競爭主體，深入分析先進封裝與 光電融合趨勢下的創新動態，為半導體、數據中心及系統廠商提供關鍵戰略參考。 在算力持續攀升與架構持續演進的時代背景下，熱管理已不再只是技術細節，而是支撐下一代 AI 與 HPC 系統擴展能力的核心基礎設施。
