在生物制藥與精細化工領域，發酵罐過程控制系統的穩定性、精度與可靠性直接關系到產品質量、生產安全與經濟效益。其電控系統作為“過程控制的心臟與執行臂”，負責為攪拌電機、加熱器、冷卻閥門、各類傳感器與執行機構提供精準、可靠的電能轉換與驅動控制。功率半導體器件（MOSFET/IGBT）的選型，深刻影響著系統的控制精度、動態響應、能效水平及在7x24小時連續運行工況下的長期穩定性。本文針對制藥發酵罐這一對防爆安全、控制精度、抗干擾能力及長期可靠性要求極為嚴苛的應用場景，深入分析關鍵功率節點的器件選型考量，提供一套完整、優化的器件推薦方案。
功率半導體選型詳細分析
1. VBPB16I20 (IGBT+FRD, 600V/650V, 20A, TO-3P)

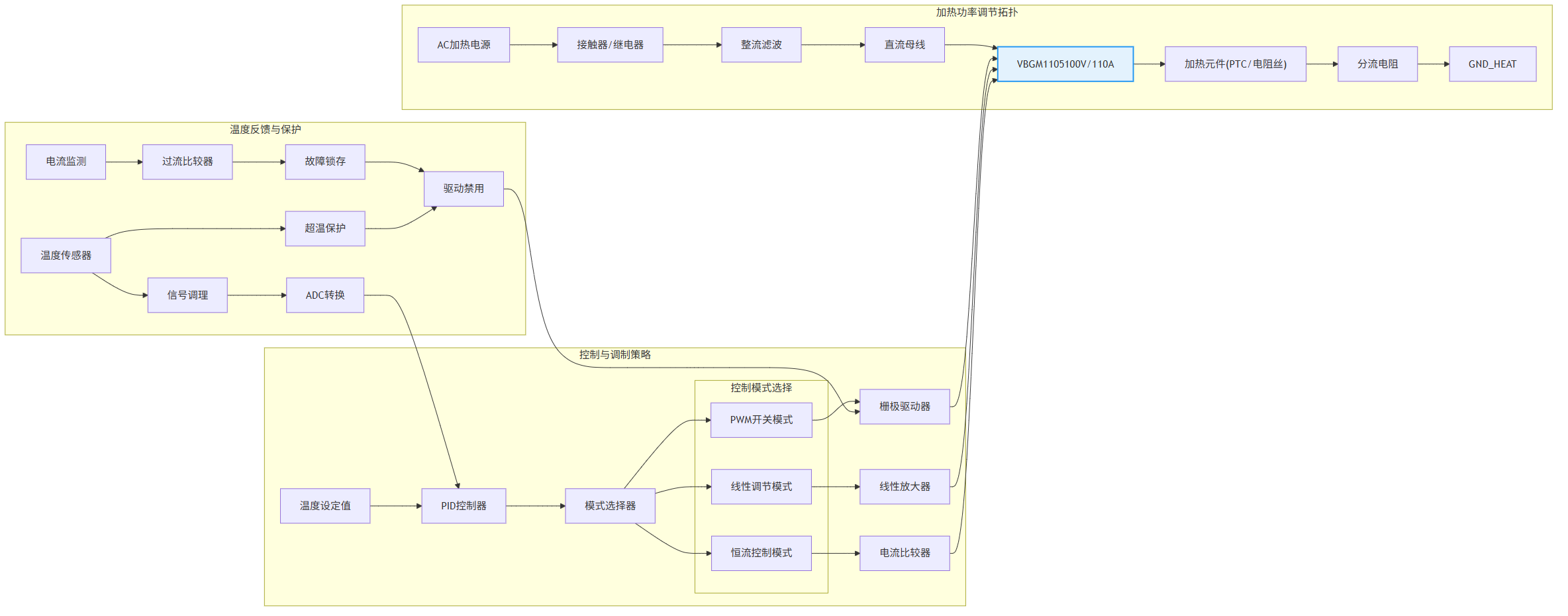

圖1: 制藥發酵罐過程控制系統方案與適用功率器件型號分析推薦VBPB16I20與VBGM1105與VBA4216與產品應用拓?fù)鋱D_01_total

角色定位：攪拌電機驅動主逆變橋功率開關（如用于有刷直流電機或中小功率變頻驅動）
技術深入分析：
高可靠性動力控制： 發酵罐攪拌電機需在粘性流體中提供穩定扭矩，啟停與調速時面臨較大負載沖擊與反電動勢。VBPB16I20采用場截止型（FS）IGBT技術并集成續流二極管（FRD），其600V/650V的集電極-發射極電壓提供了應對380VAC三相整流后直流母線電壓（約540V）及關斷電壓尖峰的充足裕量。TO-3P金屬封裝具備卓越的機械強度與散熱能力，適合安裝在機柜散熱器上，滿足工業環境長期穩定運行需求。
平衡的損耗與魯棒性： 相較于高壓MOSFET，其在中等開關頻率（如<20kHz）下具有更優的導通損耗與成本效益。1.65V的飽和壓降（VCEsat @15V）確保了導通期間較低的功耗。內置FRD簡化了電路并提高了反向恢復的可靠性，非常適合用于電機驅動等感性負載的H橋或三相逆變橋拓?fù)?，確保攪拌速度的平穩控制與系統魯棒性。
2. VBGM1105 (N-MOS, 100V, 110A, TO-220)
角色定位：大電流線性調節或低頻開關控制（如加熱棒/PTC的功率調節、電磁閥驅動）
擴展應用分析：
精密大電流功率調節核心： 發酵過程對溫度控制精度要求極高，加熱器常采用PWM或線性調節。VBGM1105憑借其屏蔽柵溝槽（SGT）技術，實現了在100V耐壓下僅5.2mΩ (@10V) 的超低導通電阻。其110A的連續電流能力為直接控制大功率加熱負載提供了可能，極低的Rds(on)能將導通損耗降至最低，減少熱管理壓力，提升能效。
優異的線性區性能與散熱： TO-220封裝便于安裝散熱器。該器件在作為線性穩壓或低頻開關使用時，其良好的跨導和熱穩定性有助于實現平滑的功率調節，避免對敏感的生物過程傳感器（如pH、溶氧探頭）造成高頻干擾。同時，100V的耐壓足以應對24V/48V工業控制總線上的浪涌與噪聲，保障執行機構電源的純凈與穩定。
3. VBA4216 (Dual P-MOS, -20V, -8.9A per Ch, SOP-8)
角色定位：多路低壓輔助電源與信號鏈的隔離/切換控制（如冷卻水閥、進料泵、照明、風扇的使能控制）
精細化電源與信號管理：
高集成度多路負載管理： 發酵罐周邊輔助設備眾多，需獨立可控。VBA4216采用SOP-8封裝的雙路P溝道MOSFET，集成兩個參數一致的-20V/-8.9A MOSFET。其-20V耐壓完美適配12V/24V工業標準控制電壓。該器件可用于緊湊地實現兩路負載的獨立高側開關控制，例如分別控制冷卻水電磁閥和補料泵的電源，響應PLC的DO指令，比使用繼電器或分立MOSFET節省大量空間并實現無火花靜音操作。
高效節能與安全隔離： 利用P-MOS作為高側開關，可由隔離型數字輸出模塊或光耦直接進行低電平有效控制，實現控制電路與功率負載的電氣隔離，增強系統抗干擾能力。其極低的導通電阻（低至16mΩ @10V）確保了在導通狀態下極低的路徑壓降與功耗，幾乎將所有電能高效輸送至負載。雙路獨立控制允許系統在單路負載故障時進行隔離，而不影響其他關鍵輔助設備的運行，提升了系統的可用性與安全性。
系統級設計與應用建議
驅動電路設計要點：

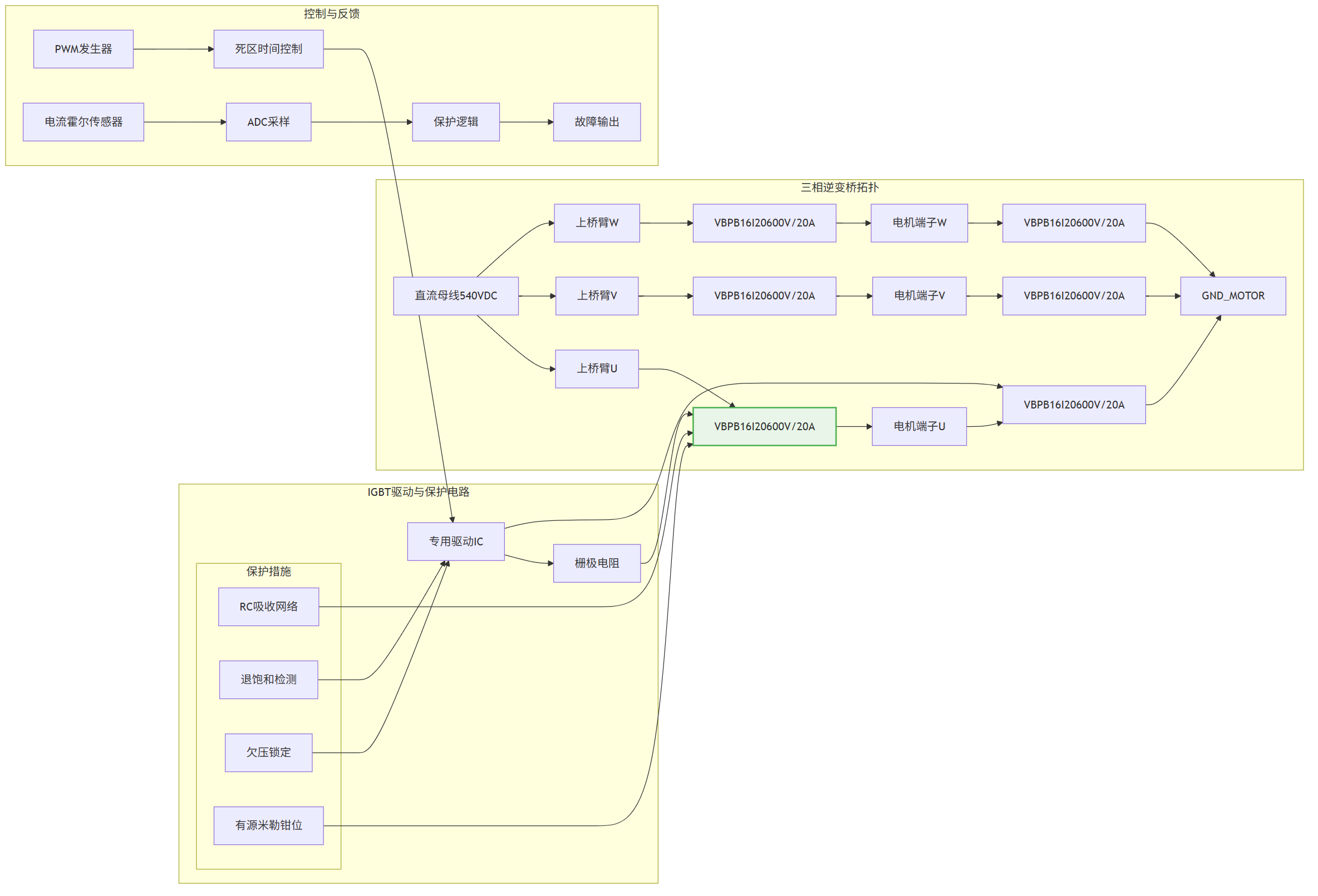

圖2: 制藥發酵罐過程控制系統方案與適用功率器件型號分析推薦VBPB16I20與VBGM1105與VBA4216與產品應用拓?fù)鋱D_02_motor

1. IGBT驅動 (VBPB16I20)： 需搭配具備負壓關斷能力的專用IGBT驅動芯片（如光耦隔離或變壓器隔離驅動），提供足夠的柵極驅動電流（如±2A），以?xún)?yōu)化開關速度，減少開關損耗，并確保在噪聲環境下的可靠關斷。
2. 大電流MOSFET驅動 (VBGM1105)： 當用于高頻PWM時，需配置低內阻的柵極驅動器以保證快速開關；用于線性調節時，需重點設計其靜態工作點與散熱，防止熱失控。
3. 負載路徑開關 (VBA4216)： 驅動簡便，可通過光耦或小型邏輯電平N-MOS實現與PLC輸出口的隔離與電平轉換。柵極需增加RC網絡以抑制振鈴，提高抗擾度。
熱管理與EMC設計：
1. 分級熱設計： VBPB16I20必須安裝在具有良好導熱界面材料的散熱器上，并考慮機柜強制風冷；VBGM1105根據實際功耗決定是否需要獨立散熱片；VBA4216依靠PCB敷銅散熱即可，但需注意多路同時導通時的總功耗。
2. EMI抑制： 在VBPB16I20的集電極-發射極間可并聯RC吸收網絡或瞬態電壓抑制器，以抑制關斷過電壓和降低輻射EMI。VBGM1105的功率回路布局應緊湊，減少寄生電感。所有控制信號線應采用屏蔽或雙絞線，遠離功率走線。
可靠性增強措施：
1. 充分降額設計： IGBT工作電壓建議不超過額定值的70-80%；所有器件的工作電流需根據實際最高環境溫度（如發酵車間可能達到40°C以上）進行嚴格降額計算。
2. 多重保護電路： 為VBA4216控制的每路負載增設保險絲或電子熔斷器，并可在負載端并聯續流二極管（針對感性負載）。在VBGM1105的驅動回路中可考慮加入米勒鉗位電路，防止寄生導通。
3. 環境適應性設計： 在可能存在腐蝕性氣體或潮濕的環境下，應對器件引腳和PCB進行三防漆涂覆處理。為關鍵功率器件（如VBPB16I20）的溫度進行監控，實現過熱預警。
結論
在制藥發酵罐過程控制系統的電控設計中，功率半導體器件的選型是實現高精度、高可靠與安全運行的關鍵基石。本文推薦的三級器件方案體現了針對工業嚴苛環境的穩健、精準設計理念：
核心價值體現在：

圖3: 制藥發酵罐過程控制系統方案與適用功率器件型號分析推薦VBPB16I20與VBGM1105與VBA4216與產品應用拓?fù)鋱D_03_heating

1. 動力與控制的高可靠性結合： 采用魯棒性強的IGBT模塊（VBPB16I20）作為核心動力（攪拌）控制，確保重載啟停與連續運行的穩定性；用超低內阻MOSFET（VBGM1105）實現大功率加熱的精密調節，兼顧效率與精度。
2. 輔助系統的智能化集成管理： 雙路P-MOS（VBA4216）實現了多路輔助負載的緊湊型、隔離式智能開關控制，便于與PLC/DCS系統集成，執行復雜的順序控制與聯鎖邏輯。
3. 工業級環境適應性： 所選器件均具備充足的電壓/電流裕量、工業級溫度范圍及適合散熱的封裝，配合針對性的保護與EMC設計，能夠耐受發酵車間特有的電氣噪聲、溫濕度變化及長期連續運行的考驗。
4. 維護便利性與安全性： 模塊化與集成化的設計思路降低了系統復雜度，便于故障診斷與維護。電氣隔離與多重保護措施保障了人員與設備安全。
未來趨勢：
隨著制藥行業對過程自動化、數據完整性及能效要求的不斷提升，功率器件選型將呈現以下趨勢：
1. 對更高開關頻率以提升控制帶寬和動態響應的需求，推動SiC MOSFET在高端攪拌變頻驅動和高效加熱電源中的應用。
2. 集成電流傳感、溫度監控與故障診斷功能的智能功率模塊（IPM/智能MOSFET）的需求增長，以實現預測性維護。
3. 適用于本安防爆區域的低功耗、高集成度電源與驅動解決方案的探索。

圖4: 制藥發酵罐過程控制系統方案與適用功率器件型號分析推薦VBPB16I20與VBGM1105與VBA4216與產品應用拓?fù)鋱D_04_auxiliary

本推薦方案為制藥發酵罐過程控制系統提供了一個從核心動力、精密溫控到輔助設備管理的完整功率器件解決方案。工程師可根據具體的電機功率、加熱容量、控制電壓等級及防爆區域劃分進行細化選型與設計，以構建出符合cGMP規范、性能卓越且生命周期成本優化的生物過程控制裝備。在關乎生命健康的制藥領域，可靠的硬件是保障每一批產品品質與安全的第一道堅固屏障。
