在RK3568平臺的Android11系統開發中，匯頂GT911作為小尺寸5點電容觸控芯片是常見選型，其驅動移植核心圍繞設備樹適配、內核編譯配置、驅動代碼微調三大環節展開。本文結合實際項目修改補丁，從驅動核心分析、移植配置步驟、常見報錯排查三方面，詳解GT911在RK3568+Android11上的開發配置全流程，最終實現觸控功能正常可用。

一、GT911觸控驅動核心分析

GT911驅動基于匯頂官方gt9xx系列框架開發，核心由gt9xx.c（驅動實現）、gt9xx.h（宏定義/結構體）和GT911芯片手冊組成，適配RK3568需重點理解以下核心設計：

1.通信與工作模式

?I2C通信：GT911作為I2C從設備，支持兩組從地址0xBA/0xBB和0x28/0x29，項目中配置為0x14（對應0x28/0x29，I2C地址右移一位），驅動通過gtp_i2c_read/write實現與主控的寄存器讀寫、坐標數據傳輸。

?工作模式：支持**中斷模式（默認）**和輪詢模式，中斷引腳觸發觸控事件后，驅動讀取芯片0x814E開始的坐標寄存器，上報觸控點信息；同時芯片支持Normal/Green/Sleep三種功耗模式，驅動通過gtp_enter_sleep/gtp_wakeup_sleep實現功耗管理。

?觸控能力：GT911最大支持5點觸控，驅動中通過GTP_MAX_TOUCH配置，可讀取觸摸坐標、觸摸面積、移動軌跡，適配7~8寸屏幕。

2.驅動關鍵適配邏輯

gt9xx.c中通過**tp-size設備樹屬性**做芯片型號的差異化適配，驅動會根據設備樹傳入的tp-size值，設置對應的標志位和坐標參數：

?當tp-size = <911>時，驅動會將bgt911 = TRUE，匹配GT911芯片的專屬配置；

?同時驅動提供gtp_change_x2y（坐標XY交換）、gtp_x_reverse/gtp_y_reverse（坐標反轉）宏，解決芯片物理坐標與屏幕顯示坐標的匹配問題，這是GT911適配的核心微調點。

3.驅動架構核心函數

二、RK3568+Android11 GT911移植配置全步驟

本次移植基于RK3568 EVB開發板，核心是禁用原有Focaltech觸控驅動，適配GT911的I2C節點、GPIO、編譯配置，所有修改均為項目實測有效補丁，分設備樹、內核編譯、驅動代碼三部分展開。

步驟1：設備樹配置修改（核心）

設備樹修改集中在rk3568-evb.dtsi和rk3568-evb1-ddr4-v10.dtsi，核心是配置GT911的I2C節點、復位/中斷GPIO，禁用原有FTS觸控驅動，對應補丁解析如下：

1.1配置I2C1總線的GT911節點

&i2c1 {  status ="okay"; //替換原有g(shù)t1x為gt9xx，啟用GT911驅動  gt9xx: gt9xx@14{    status ="okay";    compatible ="goodix,gt9xx";//匹配gt9xx驅動的of_match_table    reg = <0x14>;//GT911 I2C從地址（0x28右移一位）    pinctrl-names ="default";    pinctrl-0= <&touch_gpio>;//綁定觸控GPIO引腳   reset-gpio = <&gpio0 RK_PB6 GPIO_ACTIVE_HIGH>;//復位GPIO    touch-gpio = <&gpio0 RK_PB5 IRQ_TYPE_LEVEL_LOW>;//中斷GPIO，低電平觸發    max-x= <1920>;//屏幕X軸分辨率    max-y= <1080>;//屏幕Y軸分辨率    tp-size = <911>;//關鍵：告訴驅動適配GT911芯片  }; //禁用原有Focaltech FTS觸控驅動  // focaltech: focaltech@38{ ... };};

關鍵修改原因：

?compatible = "goodix,gt9xx"：必須與gt9xx.c中of_device_id的兼容屬性一致，否則驅動無法匹配加載；

?tp-size = <911>：驅動的核心識別標志，觸發GT911的專屬配置邏輯；

?中斷GPIO配置為IRQ_TYPE_LEVEL_LOW：與GT911芯片的中斷輸出模式匹配。

1.2禁用原有GT1X驅動節點

// >1x {//   status = "okay";//   power-supply = <&vcc3v3_lcd0_n>;// };

1.3注釋原有FTS的GPIO引腳配置

原有FTS觸控的GPIO與GT911復用，需注釋避免引腳沖突：

// ft5x26 {//   ft5x26_gpio: ft5x26-gpio {//     rockchip,pins = <0 RK_PB5 RK_FUNC_GPIO &pcfg_pull_none>,//             <0 RK_PB6 RK_FUNC_GPIO &pcfg_pull_none>;//   };// };

步驟2：內核編譯配置修改

修改rockchip_defconfig和觸控驅動Makefile，啟用GT9XX驅動，禁用FTS驅動，修正驅動編譯路徑：

2.1開啟GT9XX/關閉FTS驅動（rockchip_defconfig）

CONFIG_TOUCHSCREEN_GT9XX=y# 啟用GT9xx系列驅動# CONFIG_TOUCHSCREEN_FTS=y # 禁用Focaltech FTS驅動CONFIG_TOUCHSCREEN_GT1X=y# 保留（不影響，已在設備樹禁用）

2.2修正驅動編譯路徑（Makefile）

原有GT1X驅動的編譯路徑替換為GT9XX，避免編譯沖突：

#原配置#obj-$(CONFIG_TOUCHSCREEN_GT1X)     += gt1x/#新配置obj-$(CONFIG_TOUCHSCREEN_GT1X)     += gt9xx/

步驟3：GT911驅動代碼微調

核心修改gt9xx.c中GT911的坐標適配參數，解決坐標XY交換問題，這是觸控點與屏幕點擊位置匹配的關鍵：

elseif(val ==911) {  m89or101 =FALSE;  bgt911 =TRUE;  gtp_change_x2y =FALSE;// 原TRUE改為FALSE，關閉XY坐標交換  gtp_x_reverse =FALSE;  gtp_y_reverse =TRUE;}

修改原因：GT911芯片的感應通道與屏幕的XY軸物理排布一致，無需交換坐標，若保持gtp_change_x2y=TRUE會出現點擊屏幕X軸，觸控點在Y軸移動的偏移問題。

三、編譯與燒錄驗證

1.內核編譯

執行RK3568 Android11的內核編譯命令，生成包含GT911驅動的內核鏡像：

2.燒錄驗證

將編譯后的boot.img通過RKDevTool燒錄到開發板，重啟后通過以下命令驗證驅動加載狀態：

（1）查看驅動加載日志

dmesg| grep -i goodix

正常輸出：包含GTP Driver Version: V2.2、GTP I2C Address: 0x14、GTP works in interrupt mode、X_MAX: 1920, Y_MAX: 1080等信息，說明驅動成功匹配并加載。

（2）查看觸控輸入設備

getevent-l

正常輸出：能看到/dev/input/eventX（X為數字）的輸入設備，名稱為goodix-ts，表示觸控設備已成功注冊到input子系統。

（3）測試觸控事件

getevent /dev/input/eventX

點擊屏幕，會輸出連續的觸控點坐標、觸摸壓力等信息，說明觸控事件正常上報，GT911功能可用。

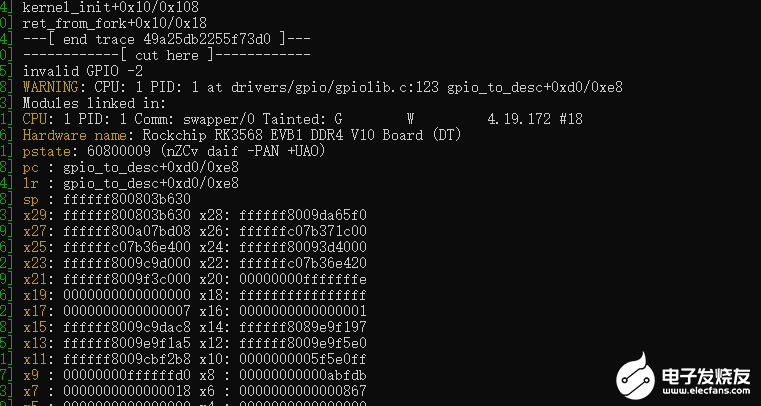

四、GT911常見報錯與排查方案

在RK3568+Android11平臺適配GT911時，常見問題集中在I2C通信失敗、觸控?zé)o響應、坐標偏移、中斷異常四大類，以下為針對性排查方案，結合芯片手冊和驅動邏輯逐一解析：

問題1：dmesg提示“I2C communication ERROR!”，驅動加載失敗

現象：驅動probe階段提示I2C讀寫出錯，無法檢測到GT911芯片；

原因&排查步驟：

1.I2C地址不匹配：檢查設備樹reg = <0x14>是否與GT911實際地址一致（芯片地址可通過Reset/INT引腳配置，0x14對應0x28/0x29，0x5A對應0xBA/0xBB）；

2.復位GPIO未拉通：GT911上電需先復位，檢查reset-gpio的引腳號、電平極性（GPIO_ACTIVE_HIGH）是否正確，可通過cat /sys/class/gpio/gpioX/value查看GPIO狀態；

3.I2C總線被占用：執行i2cdetect -y 1（I2C1總線），查看0x14地址是否被占用，若被占用需排查其他設備的I2C節點；

4.硬件接線問題：檢查GT911的SDA/SCL引腳是否與RK3568的I2C1引腳連接正常，是否接拉電阻（4.7K）。

問題2：驅動加載成功，但屏幕觸控?zé)o響應

現象：dmesg無報錯，getevent能看到設備，但點擊屏幕無任何事件輸出；

原因&排查步驟：

1.中斷GPIO異常：檢查touch-gpio的引腳號、觸發方式（IRQ_TYPE_LEVEL_LOW）是否正確，執行cat /proc/interrupts | grep goodix查看中斷是否被注冊，若中斷計數為0，說明GPIO未觸發中斷；

2.芯片未進入工作模式：GT911若進入Sleep模式會停止掃描，可通過驅動gtp_wakeup_sleep函數喚醒，或檢查硬件電源是否為2.8~3.3V（芯片推薦工作電壓）；

3.配置寄存器未發送：驅動gtp_init_panel會向GT911發送配置參數，若bgt911未設為TRUE，會導致配置不匹配，檢查設備樹tp-size = <911>是否配置正確。

問題3：觸控有響應，但坐標偏移/反轉（點擊東，觸控點西）

現象：點擊屏幕某位置，觸控點出現在其他位置，或X/Y軸反轉；

原因&排查步驟：

1.坐標交換/反轉參數錯誤：調整gt9xx.c中的gtp_change_x2y（XY交換）、gtp_x_reverse/gtp_y_reverse（坐標反轉），逐一枚舉測試（如gtp_y_reverse=FALSE）；

2.屏幕分辨率不匹配：檢查設備樹max-x/max-y是否與實際屏幕分辨率一致，若分辨率錯誤會導致坐標比例失調；

3.GT911傳感器配置錯誤：芯片的驅動/感應通道與屏幕的物理排布需匹配，若硬件做了通道調整，需修改驅動中Sensor_CH0~CH13、Driver_CH0~CH25的寄存器配置（0x80B7~0x80EE）。

問題4：觸控點亂跳，或偶爾無響應

現象：屏幕無觸摸時，觸控點自動跳動，或點擊時偶爾無響應；

原因&排查步驟：

1.抗干擾配置不足：GT911支持跳頻功能，可在驅動中開啟跳頻（配置0x807A~0x808F跳頻寄存器），避開電源、LCD的干擾頻率；

2.硬件接地不良：GT911的AGND/DGND需可靠接地，否則會出現電容檢測干擾，導致點飄；

3.去抖參數設置不合理：調整驅動中Shake_Count（去抖次數，寄存器0x804F），增大去抖次數可減少點飄（如設置為5）。

問題5：休眠喚醒后觸控?zé)o響應

現象：系統休眠前觸控正常，喚醒后觸控?zé)o響應；

原因&排查步驟：

1.休眠后芯片未喚醒：驅動goodix_ts_early_resume函數中需調用gtp_wakeup_sleep喚醒GT911，檢查該函數是否被正常調用；

2.中斷未重新使能：休眠時驅動會禁用中斷，喚醒后需重新執行g(shù)tp_irq_enable，檢查中斷使能邏輯是否完整；

3.電源管理問題：若觸控芯片的電源被休眠關閉，需在設備樹中配置power-supply，保證休眠時電源常供（如power-supply = <&vcc3v3_lcd0_n>）。

五、總結

RK3568+Android11平臺的GT911觸控驅動移植，核心是抓住“設備樹標識匹配、GPIO/中斷配置、坐標參數微調”三個關鍵點，本次實戰的核心經驗如下：

1.設備樹是基礎：compatible、tp-size、reg三個屬性必須與驅動嚴格匹配，否則驅動無法加載；

2.坐標適配是關鍵：GT911的gtp_change_x2y是適配痛點，需根據硬件的物理排布調整，這是解決坐標偏移的核心；

3.排錯先軟后硬：先通過dmesg、getevent、i2cdetect排查軟件配置問題，再檢查硬件接線、電源、接地等問題；

4.驅動復用性強：匯頂gt9xx系列驅動框架兼容GT911/GT9110/GT9271等芯片，僅需通過tp-size做差異化配置，無需大幅修改驅動。

本次配置的補丁已在RK3568 EVB開發板實測通過，可直接作為GT911在RK3568+Android11平臺的移植模板，僅需根據實際硬件的GPIO引腳、屏幕分辨率微調即可。
