CANopen是一種基于CAN總線的高層通信協議，其核心對象字典（Object Dictionary）定義了設備的全部參數與功能。為滿足不同廠商設備在特定場景下的要求，對象字典必須被精確配置，而手動修改這一過程通常較為繁瑣。在最新發布的 hpm_sdk v1.10.0 中，支持使用 CANopenEditor 編輯的對象字典，讓開發者可以更直觀地管理對象字典與網絡。本文將介紹如何利用這款新工具編輯對象字典，并一鍵生成可直接編譯的源文件。

1、CANopenEditor 獲取

CANopenEditor 工具獲取鏈接：https://github.com/CANopenNode/CANopenEditor
工具包下載地址：https://github.com/CANopenNode/CANopenEditor/releases/tag/v4.2.3

工具使用步驟如下：

1. 下載并解壓 CANopenEditor-v4.2.3-binary.zip 工具包；

2. 運行 CANopenEditor-v4.2.3-binary/net8.0-windows/EDSEditor.exe 以啟動編輯器；

3. 通過菜單 File -> Open，導入 CANopenEditor-v4.2.3-binary/net8.0-windows/Profiles 下的 DS301_profile.xpd 協議模板即可開始編輯。

導入成功后，如下圖所示：

以下是該工具配置菜單欄的介紹：

1. Device Info 中存放了該模板字典的基本信息；

2. Object Dictionary 是對象字典中具體的內容定義，包含每個對象以及具體的含義，這是對象字典的精髓；

3. TX PDO Mapping 和 RX PDO Mapping 顯示了前面字典中，配置的 PDO 映射關系；

4. Modules 可以忽略。

2. CANopenEditor 配置

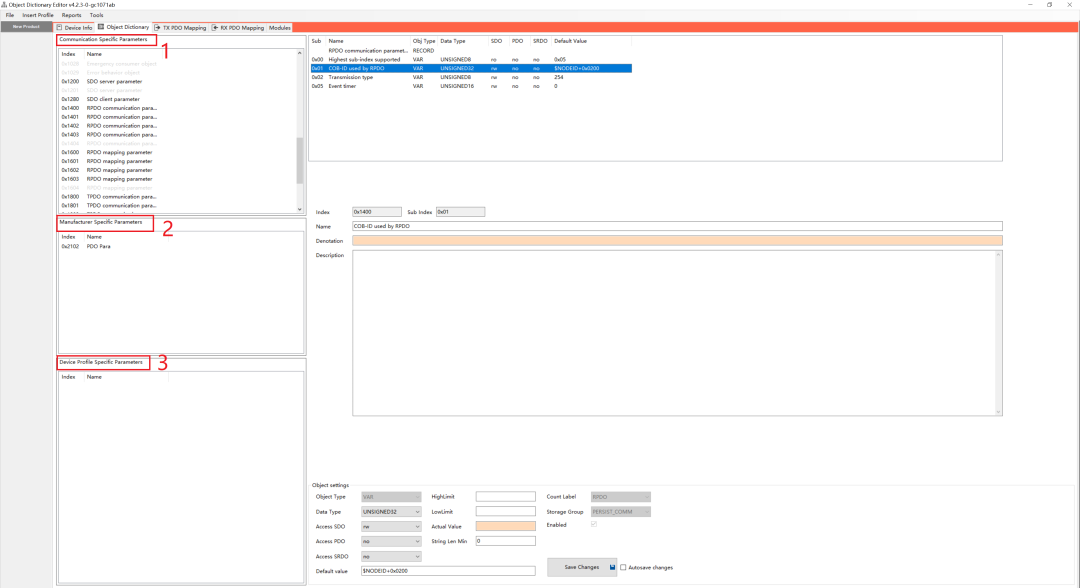

進入 Object Dictionary 目錄，如下圖所示：

這是 CANopenEditor 配置的重點，以下是菜單選項的簡單介紹：

1. Communication Specific Parameters, 大部分和通信相關的參數以及通用的參數都在這個里面定義；

2. Manufacturer Specific Parameters, 存放設備或者功能相關的參數；

3. Device Profile Specific Parameters, 存放和行業協議相關參數，比如 DS402/DS401 相關協議在這個部分定義。

2.1 配置標準對象參數

左邊 Object Dictionary 目錄下，已有部分標準對象參數(置灰的表示已有定義，但是在該模板中未使能)，用戶可以根據自己的需求，對這些參數進行配置。

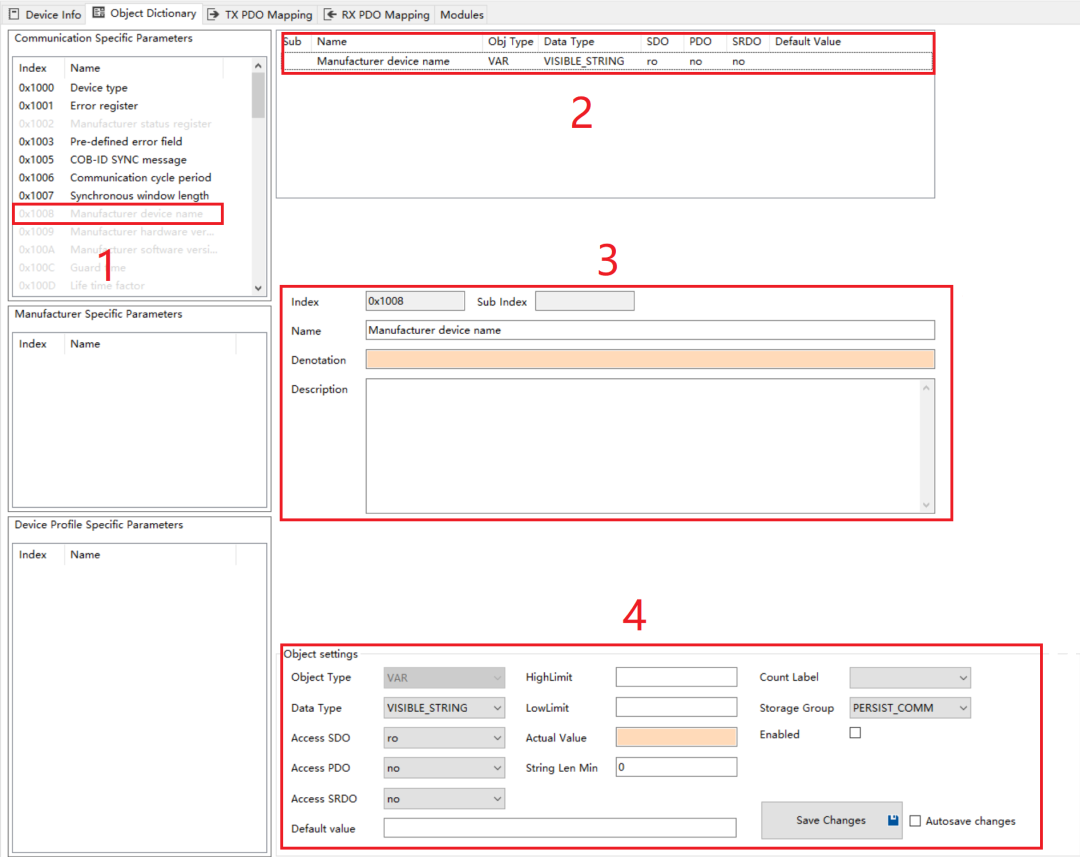

以對象 0x1008(Manufacturer device name) 為例，介紹對象的參數含義及配置方法：

如上圖，這部分配置由四個部分組成：

1. 對象 0x1008 此時置灰，表明該對象未使能，此時導出 map 表，這個對象不會被包含在內；

2. 介紹了該對象的名稱和屬性：Name - Manufacturer device name, Obj Type - VAR(variable 相當于變量，還有 array 相當于數組，record 相當于結構體，這個參數在對象添加時確定，確定后無法修改), Data Type - VISIBLE_STRING, SDO - ro(對于SDO協議的權限是只讀), PDO - no(對于PDO協議沒有訪問權限), SRDO - no, Default Value - 未填寫；該部分為只讀，在第 4 部分進行配置；

3. 對象的名稱以及描述在這部分配置；

4. 對象的屬性，也是對象配置最重要的部分，如第 2 部分中提到的 Data Type, Access SDO/PDO/SRDO, Default Value 就在這部分配置; 同時，還有三個重要參數需要關注, 即 Count Label - 表明這個參數歸屬哪種協議, Storage Group - PERSIST_COMM(選擇性持久化通信參數，介紹該對象的存儲屬性，是否應該保存到ROM中，相對應的還有 ROM/RAM), Enabled - 勾選即使能該對象；

而此處，我們需要對該對象第 4 部分的部分屬性做如下修改：

1. Default Value: HPMICRO Canopen Demo

2. Access SDO: rw

3. Enabled: 勾選

至此，對象 0x1008 已配置完成。

2.2 介紹生成的對象字典文件

在執行完章節 2.1 后，直接生成對象字典文件(具體操作請參考章節 2.4) OD.c/OD.h, 其中對象 0x1008 的屬性應該和我們上述設置一一對應，以下依舊以對象 0x1008 為例，簡單介紹這兩個文件。

2.2.1 OD.c 文件

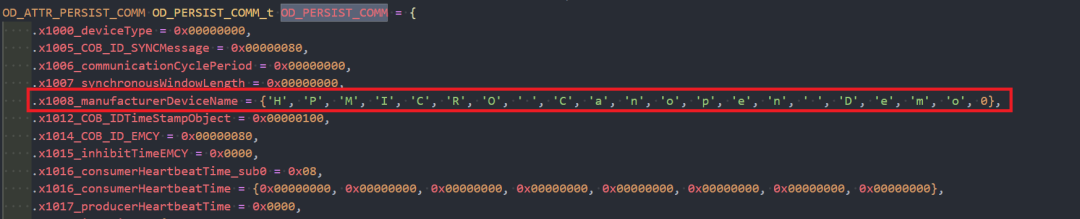

打開生成的 OD.c，可以看到如下結構體：

1. OD_PERSIST_COMM - 主要對象參數的結構體，屬性是選擇性持久化通信參數，上述定義的對象 0x1008 就定義在這個結構體內；

2. OD_RAM - 存儲屬性為 RAM 的對象；對象定義在 OD_PERSIST_COMM 還是 OD_RAM 即受上述的 Storage Group 參數決定；

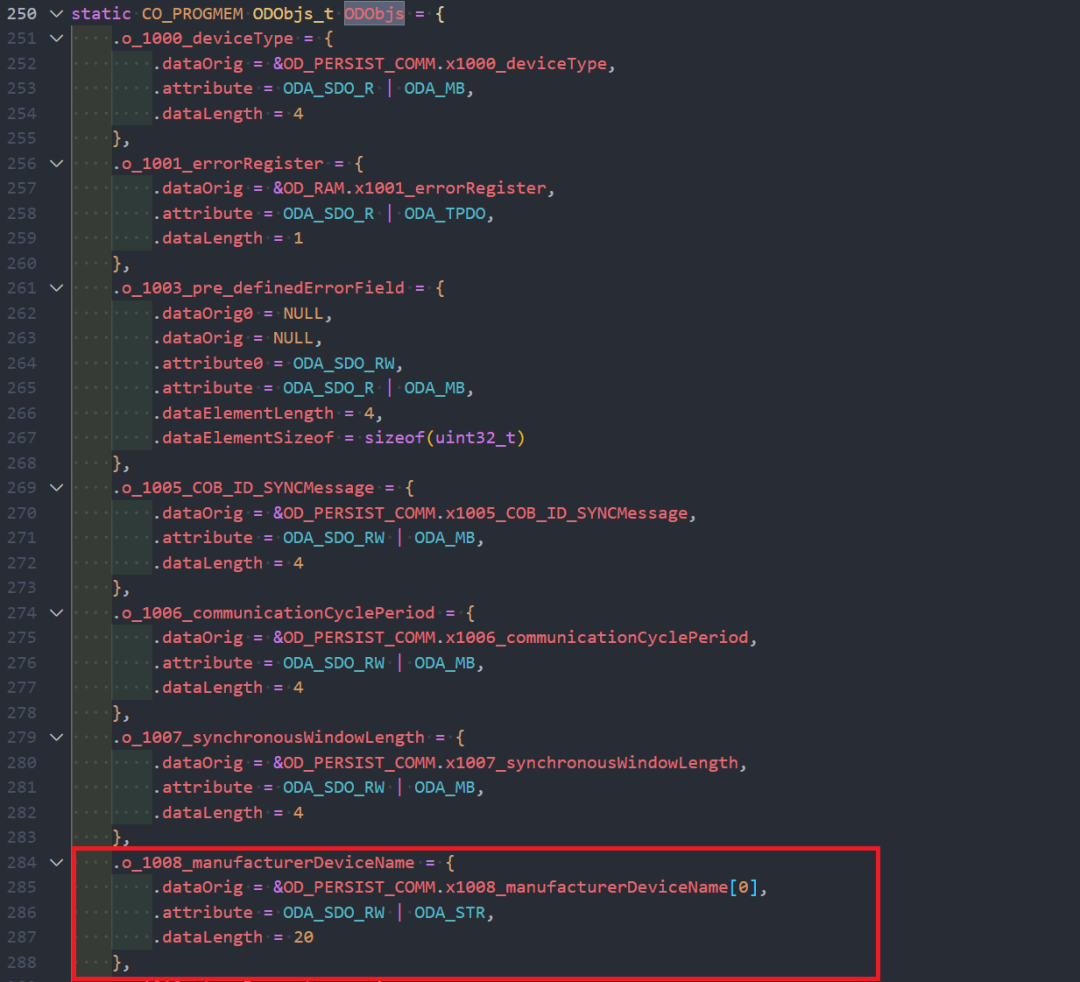

3. ODObjs - 描述了所有對象的參數類型，訪問屬性和參數長度；此時對象 0x1008 屬性為 SDO 可讀寫, 缺省值（HPMICRO Canopen Demo）長度為 20 字節；

4. OD - sample 中最終會通過這個結構體指針對 map 進行讀寫；

2.2.2 OD.h 文件

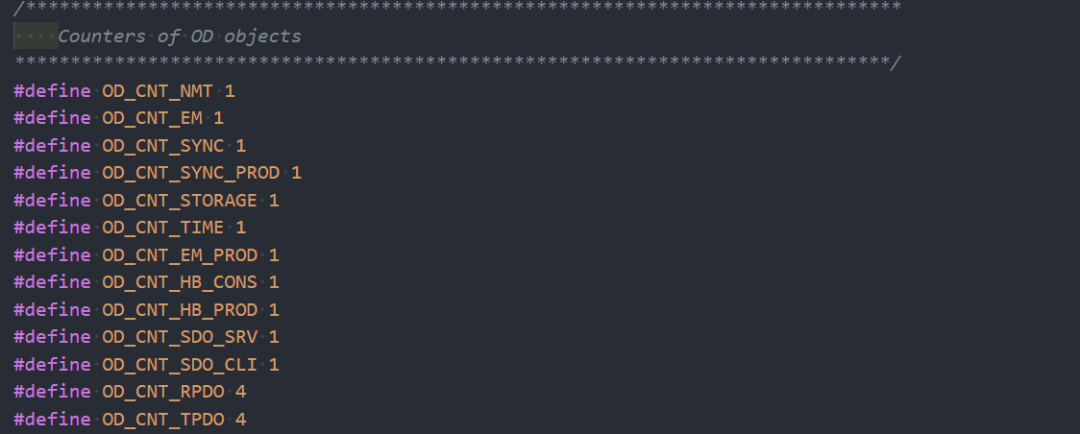

OD.h 中定義了上述 OD.c 中用到的所有的變量和結構體的定義, 比如上述提到的 OD_PERSIST_COMM_t, OD_RAM_t 等；此外，用戶還需要關注的是以下宏定義：

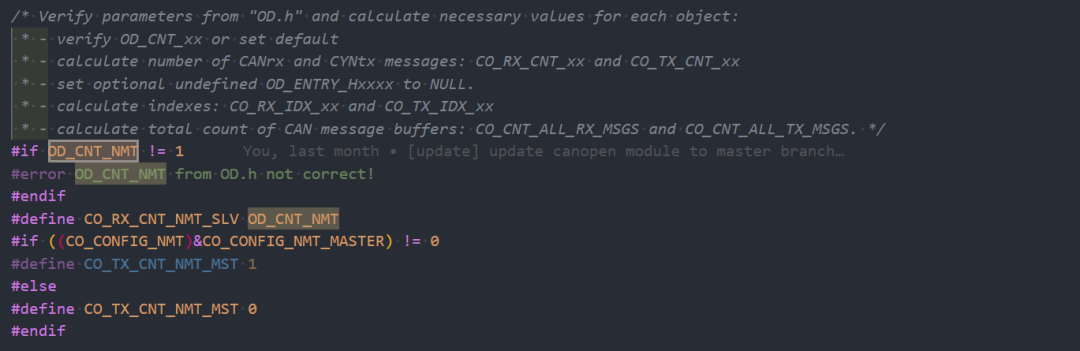

這些宏定義描述了 CANopen 中所有協議涉及的對象數量，這個是根據上述 Count Label 統計出的。以宏定義 OD_CNT_NMT 為例，表明 NMT 數量為 1，在 CANopen 協議中，NMT 協議是最基本的協議之一，數量必須大于 1，否則會報錯。

綜上，我們介紹了如何使能并配置一個對象，同時介紹了 CANopenEditor 的配置和生成 map 表的對應關系。當然，想要配置出和 SDK sample 中同樣的 map 表，還需要修改很多參數，用戶可以參考 hpm_sdk v1.10.0 中，hpm_sdk/middleware/CANopenNode/port/objdict 路徑下的 OD.c 文件，配置基本的參數對象。

2.3 增加一個新的對象參數

經過章節 2.1, 2.2 的配置，設備已具備一個基本的對象字典結構。然而，該默認配置中所有 PDO 的映射參數均為空。這意味著，即使 PDO 的傳輸條件被滿足，從站設備也因缺乏有效的數據映射而不會發送任何 PDO 報文。因此必須在對象字典中定義應用對象，并將其配置到相應的 PDO 映射表中。本章節將詳細闡述如何新增一個應用對象條目，設定其 SDO 訪問權限，并將其分配為 TPDO 的映射內容，從而使能有效的過程數據通信。

在 Manufacturer Specific Parameters 區域, 左擊 Name, 選擇 Add，會出現一個 Create new OD Index 的對話框，用戶需要設定三個參數：Index, Name, Object Type。
此處設定：

1. Index - 2102

2. Name - PDO_Para(表明這是給 PDO 使用的一個對象參數)

3. Object Type - VAR(表明這是一個變量)

點擊 Create, 這個參數就添加好了。但是，用戶還需要對這個對象進行屬性配置，如 2.1 章節中對第 4 部分對象屬性的描述，配置如下：

1. Default Value: 0xAA

2. Data Type: UNSIGNED32

3. Access SDO, PDO: rw(對 PDO, SDO 都分配了讀寫屬性，主站可以通過這兩種協議對 0x2102 這個對象的數據進行讀寫)

4. Storage Group: RAM

5. Enabled: 勾選

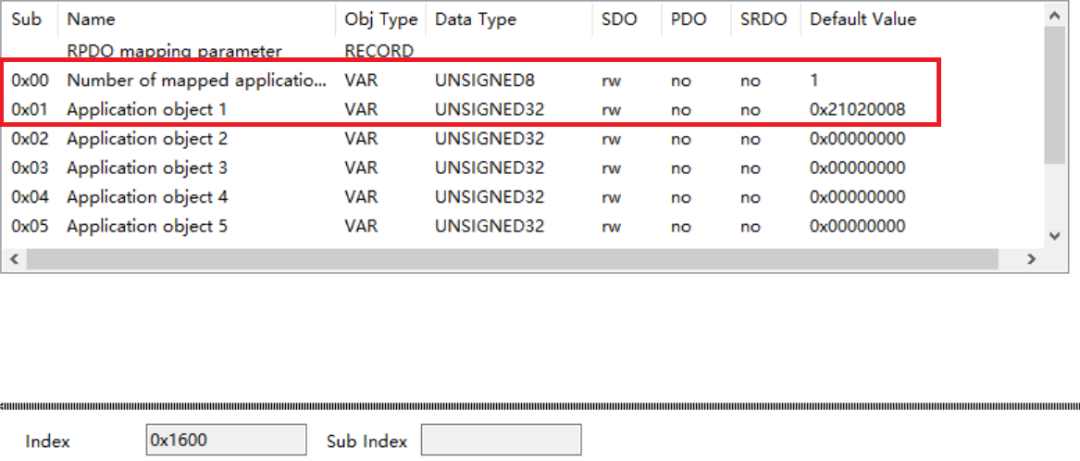

當然，由于這個參數是給 PDO 使用的，因此還需要修改 0x1600(RPDO) 和 0x1A00(TPDO) 的 subindex0 和 subindex1，以 0x1600 為例：

至此，所有配置步驟均已完成。

2.4 輸出對象字典文件

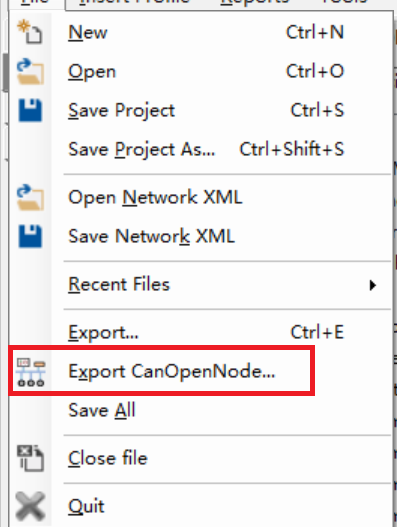

生成對象字典文件(OD.c/OD.h), 如下圖所示：

步驟如下：

單擊 File, 選擇 Export CanOpenNode..., 修改路徑為 hpm_sdk/middleware/CANopenNode/port/objdict/, 替換已有的 OD.c/OD.h。

Notes:

Save Project As.../Export, 會將這次的改動生成一個新的 DS301_profile.xdd，用戶下次導入這個文檔，就可以直接在這次的基礎上進行新的開發和改動。

Save Network XML, 會將這次改動后的對象字典，生成一個 XML 文檔，可供后續其他平臺的開發。

3. 運行結果分析

編譯 hpm_sdk v1.10.0 中的 sample: hpm_sdk/samples/canopen/slave 并燒錄到開發板，以 hpm6p00evk 為例(作為從站)，主站使用 canbox(便于觀察數據包進行分析)。數據交互如下：

1.從站運行成功并結束初始化后，將發送一個 init(0x00) 包，然后從站會自動切換至 pre-optional，并開始發送 pre-optional(0x7F) 包：

2.主站發送 start remote node(00 01) 命令，從站接收成功后，立刻開始發送 PDO(0xAA) 數據包，同時切換到 optional 狀態并開始發送 optional(0x05) 包：

3.當收到 TPDO 的數據包后，說明對象 0x2102 的值和 TPDO 的屬性配置成功，而配置時，還對 SDO 也做了訪問配置，因此可以通過 SDO 去讀 0x2102 的值：

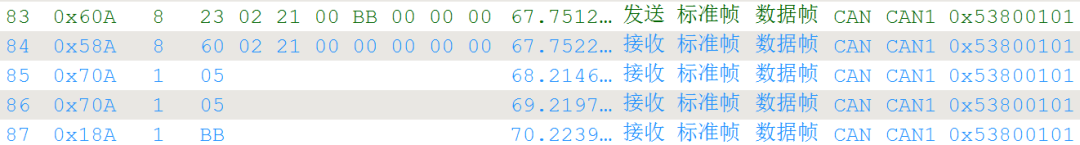

4.通過 SDO 改寫 0x2102，改寫成功后，PDO 將發送新的 0x2102 的值：

5.再次讀取 0x2102 的值以做確認：

此時，0x2102 已經被主站改寫為 0xBB 并保存在 map 中。

4.總結

CANopenEditor 工具可替代手動修改，以簡化對象字典的配置過程。hpm_sdk v1.10.0 中的 CANopen demo 對象字典即由該工具編輯、生成，可作為用戶實現自定義配置的參考基礎。
