一、行業痛點

華東某大型飲品企業的瓶裝飲用水生產基地，擁有8條高速瓶裝水灌裝生產線，核心控制采用16套西門子S7-300 PLC。產線建設初期以MPI/DP總線為核心通訊方式，隨著瓶裝水市場多元化、高端化發展，小瓶水、大桶水定制化灌裝需求激增，原有通訊體系的弊端成為智能化改造的核心阻礙：

西門子S7-300 PLC無原生以太網口，無法與新引入的S7-1200 PLC實現協同控制，也無法直接接入工廠飲品專用MES系統，灌裝速度、瓶身液位、封蓋壓力等核心工藝數據和灌裝機、洗瓶機、貼標機等設備運行狀態無法實現數字化上傳與分析，產線聯動性差、數據追溯困難，難以匹配高速灌裝的精細化管理需求。

二、解決方案

采用捷米特ETH-S7300-JM01 Plus以太網通訊模塊，該模塊專為西門子S7-300/400 PLC量身打造，機身尺寸僅 71mm×25mm×96mm，可直接插接在S7-300 CPU或DP口的9針母口，無需外接電源，不占用機架槽位，完美適配灌裝車間高濕、多水汽、空間緊湊的安裝環境和設備布局。其核心優勢為瓶裝飲用水灌裝生產線定制化解決通訊難題：

串口轉以太網：將S7-300 PLC的MPI/DP信號透明轉換為標準TCP/IP協議，實現與以太網設備的無縫對接，打通老舊PLC與新系統的通訊壁壘，適配灌裝線高速流水式生產的數據傳輸需求；

9針母口擴展：可同時連接多臺昆侖通態觸摸屏（TPC系列、MCGS系列等），支持多主站并行通訊，滿足灌裝線洗瓶、灌裝、封蓋、貼標多工序的同步監控需求；

多協議兼容：完美支持S7原生通信、Modbus TCP、OPC UA數據模型，適配灌裝車間MES、SCADA等多系統的數據交互要求，兼容飲品行業工控系統協議標準；

即插即用免編程：無需修改S7-300原有PLC控制程序，保持原有MPI地址與波特率，灌裝產線的速度調節、液位控制、封蓋壓力調節等工藝邏輯無需重新調試，大幅降低改造技術門檻；

高速低延遲：10/100M自適應以太網速率，端到端數據傳輸延遲<5ms，匹配瓶裝水灌裝線36000瓶/小時的高速生產節拍；

工業級防護：搭載磁耦隔離+TVS管防護設計，通過現場2kV群脈沖測試零丟包，適應灌裝車間高濕、多水汽、強電磁干擾的惡劣工業環境。

三、系統架構與設備清單

1.現場層

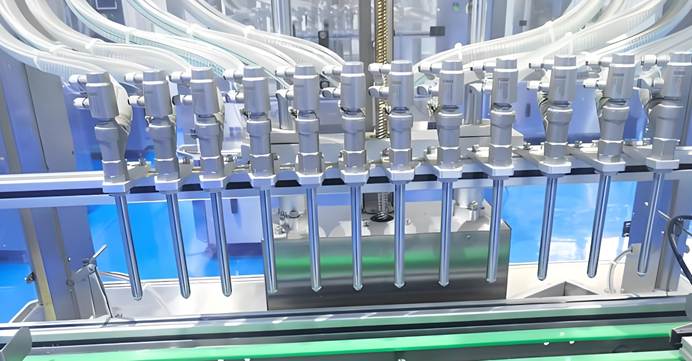

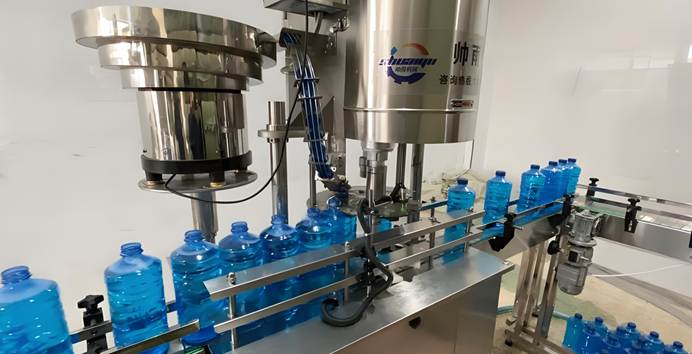

灌裝產線：瓶裝飲用水洗瓶、灌裝、封蓋、貼標、裝箱自動化生產線8條

主控制器：西門子S7-300 CPU 414-2DP 16套

模擬量模塊：西門子6ES7431-7QH00-0AB0 32塊（采集灌裝液位、封蓋壓力、洗瓶水溫、貼標精度等工藝參數）

通訊模塊：捷米特ETH-S7300-JM01 Plus以太網通訊模塊16只

觸摸屏：昆侖通態TPC1071Gi 28臺（保留原有MPI口，無需更換，直接復用）

2.控制層

輔控 PLC：西門子S7-1200 CPU 1513-1PN 5套，負責灌裝線瓶身輸送速度、液位精準控制、封蓋壓力調節、貼標位置校準的聯動協調及工藝精準控制

3.信息層

上位機：研華工業服務器2臺

SCADA系統：WinCC7.5 SP2+KepwareV6.9

MES系統：飲品行業專用MES（基于Java+Oracle架構，實現工藝追溯、質量管控、設備管理、能耗統計）

4.網絡設備

工業交換機：赫思曼RS20-1600M4M4SDAP 4臺，組建千兆環網，RSTP<50ms快速自愈，保障灌裝車間24小時連續生產的通訊不間斷

四、實施步驟

Step1硬件安裝

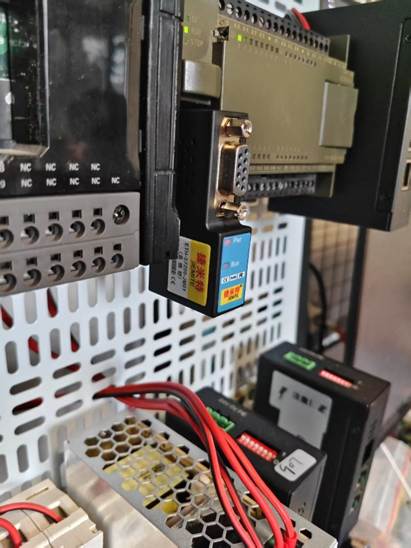

灌裝產線單臺改造停機時間僅3min，最大限度減少生產損失和原料損耗：拔下S7-300 PLC原9針總線插頭→插入ETH-S7300-JM01 Plus以太網通訊模塊→將原插頭插接至模塊擴展母口→用CAT5e工業屏蔽網線將模塊RJ45口接入車間千兆工業交換機。昆侖通態TPC1071Gi觸摸屏仍連接至模塊擴展母口，MPI地址保持原有設定，無地址沖突，直接復用原有監控組態。

Step2參數配置

通過捷米特NetDeviceV2.1.6專用配置軟件，自動掃描車間16個以太網模塊，進行批量參數設置：

模塊 IP：192.168.40.100-115/24（與S7-1200 PLC處于同一網段，適配灌裝車間網絡規劃）；

S7-1200側：在TIA Portal V18中為每臺S7-300 PLC建立專屬“S7連接”，伙伴IP指向對應以太網模塊；

昆侖通態觸摸屏側：在MCGS組態軟件中將驅動更換為 “SIEMENS Ethernet (ISO-on-TCP)”，僅需填入對應模塊IP地址，原有變量表、灌裝工藝畫面、設備報警組態無需任何修改，直接上線使用。

五、經驗與展望

本次瓶裝飲用水灌裝生產線的智能化升級項目充分驗證，飲品行業的老舊PLC控制設備并非智能化改造的 “絆腳石”，通過適配的工業通訊模塊，可實現老舊設備的低成本、高效率以太網升級，既最大化保護企業既有設備投資，又能快速融入工廠數字化體系。
