一、行業痛點

華南某大型家具制造企業的板式家具生產基地，擁有10條定制化板式家具全自動生產線，核心控制采用18套西門子S7-400 PLC。產線建設初期以MPI/DP總線為核心通訊方式，隨著板式家具定制化、個性化生產需求爆發式增長，原有通訊體系的弊端成為智能化改造的核心阻礙：

西門子S7-400 PLC無原生以太網口，無法與新引入的S7-1500 PLC實現協同控制，也無法直接接入工廠家具專用MES系統，板材切割精度、封邊壓力、鉆孔深度等核心工藝數據和開料機、封邊機、數控鉆床等設備運行狀態無法實現數字化上傳與分析，定制化訂單的工藝追溯困難、設備故障排查耗時，嚴重影響了板式家具的生產交付效率和產品品質穩定性。

二、解決方案

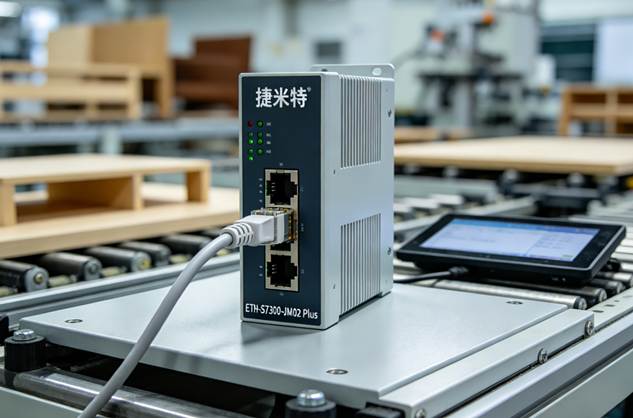

采用捷米特ETH-S7300-JM02 Plus以太網通訊模塊，該模塊專為西門子S7-300/400 PLC量身打造，機身尺寸僅 71mm×25mm×96mm，可直接插接在S7-400 CPU或DP口的9針母口，無需外接電源，不占用機架槽位，完美適配家具車間多木屑、高震動、設備布局密集的安裝環境。其核心優勢為板式家具生產線定制化解決通訊難題：

串口轉以太網：將S7-400 PLC的MPI/DP信號透明轉換為標準TCP/IP協議，實現與以太網設備的無縫對接，打通老舊PLC與新系統的通訊壁壘，適配家具線定制化生產的多工藝參數實時傳輸需求；

9針母口擴展：可同時連接多臺國產威綸通觸摸屏，支持多主站并行通訊，滿足家具線開料、封邊、鉆孔、組裝多工序的同步監控需求；

多協議兼容：完美支持S7原生通信、Modbus TCP、OPC UA數據模型，適配家具車間MES、SCADA等多系統的數據交互要求，兼容家具制造行業工控系統協議標準；

即插即用免編程：無需修改S7-400原有PLC控制程序，保持原有MPI地址與波特率，家具產線的切割精度調節、封邊壓力控制等工藝邏輯無需重新調試，大幅降低改造技術門檻；

高速低延遲：10/100M自適應以太網速率，端到端數據傳輸延遲<5ms，匹配板式家具產線多工序聯動的高速生產節拍；

工業級防護：搭載磁耦隔離+TVS管防護設計，通過現場2kV群脈沖測試零丟包，適應家具車間多木屑、強震動、強電磁干擾的惡劣工業環境。

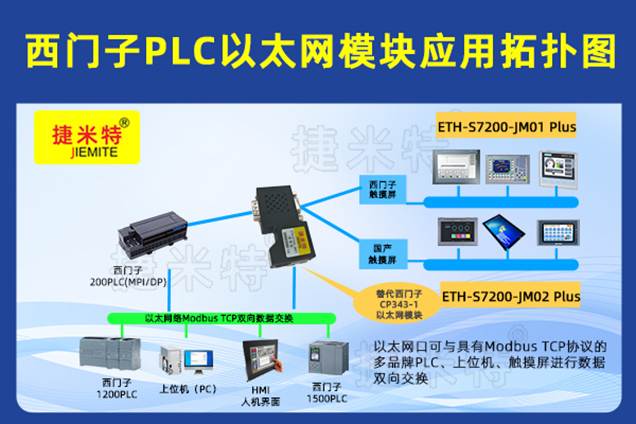

三、系統架構與設備清單

1.現場層

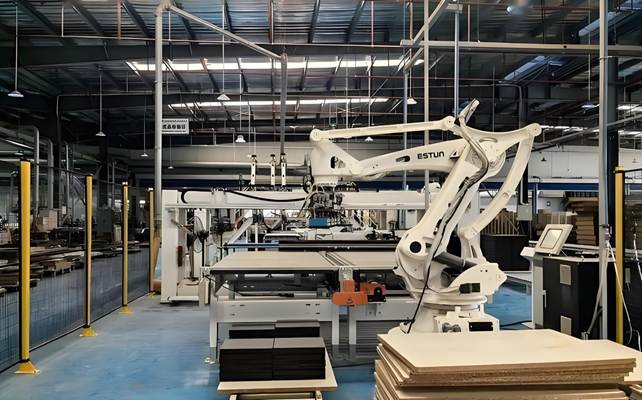

家具產線：板式家具開料、封邊、鉆孔、打磨、組裝自動化生產線10條

主控制器：西門子S7-400 CPU 414-2DP 18套

模擬量模塊：西門子6ES7431-7QH00-0AB0 36塊（采集板材切割精度、封邊壓力、鉆孔深度、送料速度等工藝參數）

通訊模塊：捷米特ETH-S7300-JM02 Plus以太網通訊模塊18只

觸摸屏：威綸通MT8102iE 32臺（保留原有通訊接口，無需更換，直接復用）

2.控制層

輔控PLC：西門子S7-1500 CPU 1513-1PN 6套，負責家具線開料機精度、封邊機壓力、數控鉆床定位的聯動協調及工藝精準控制

3.信息層

上位機：研華工業服務器3臺

SCADA系統：WinCC7.5 SP2+KepwareV6.9

MES系統：家具制造行業專用MES（基于Java+Oracle架構，實現工藝追溯、質量管控、設備管理、能耗統計、訂單跟蹤）

4.網絡設備

工業交換機：赫思曼RS20-1600M4M4SDAP 5臺，組建千兆環網，RSTP<50ms快速自愈，保障家具車間24小時連續生產的通訊不間斷

四、實施步驟

Step1硬件安裝

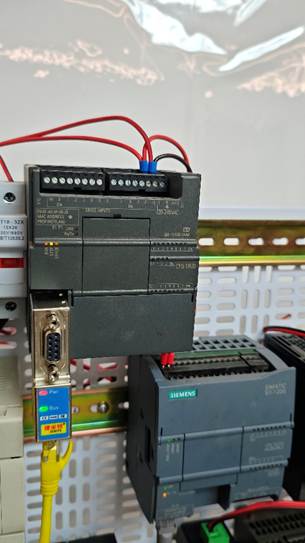

板式家具產線單臺改造停機時間僅3min，最大限度減少生產損失和原料損耗：拔下S7-400 PLC原9針總線插頭→插入ETH-S7300-JM02 Plus以太網通訊模塊→將原插頭插接至模塊擴展母口→用CAT5e工業屏蔽網線將模塊RJ45口接入車間千兆工業交換機。威綸通MT8102iE觸摸屏仍連接至模塊擴展母口，MPI地址保持原有設定，無地址沖突，直接復用原有監控組態。

Step2參數配置

通過捷米特NetDeviceV2.1.6專用配置軟件，自動掃描車間18個以太網模塊，進行批量參數設置：

模塊IP：192.168.45.100-117/24（與S7-1500 PLC處于同一網段，適配家具車間網絡規劃）；

S7-1500側：在TIA Portal V18中為每臺S7-400 PLC建立專屬“S7連接”，伙伴IP指向對應以太網模塊；

國產觸摸屏側：在威綸通EBpro 組態軟件中將驅動更換為 “SIEMENS Ethernet (ISO-on-TCP)”，僅需填入對應模塊IP地址，原有變量表、家具工藝畫面、設備報警組態無需任何修改，直接上線使用。

五、經驗與展望

本次板式家具生產線的智能化升級項目充分驗證，家具制造行業的老舊PLC控制設備并非智能化改造的 “絆腳石”，通過適配的工業通訊模塊，可實現老舊設備的低成本、高效率以太網升級，既最大化保護企業既有設備投資，又能快速融入工廠數字化體系。
