XL2247 是一款 帶編碼功能的 ASK/OOK 無線發射芯片，芯片應用帶寬在 300~450MHz 之間，在傳輸功率、工作電壓和工作溫度方面有著顯著的優點。工作溫度范圍-20℃ ~ +70℃，工作電壓范圍2.2V ~ 3.6V。

XL2247采用 ASK/OOK(幅移鍵控/開關鍵控)的方式調制數據，最高傳輸速率達 10kbps。輸出強度最高可達+13dBm。芯片內部包含可編程存儲器，用戶可以根據自己需要來確定不同的編碼，常用有 1527、2240 和 2260編碼。

XL2247可適用于工業和消費類多種應用場景，如車輛防盜系統、家庭防盜報警、多媒體遙控器、工業遙控設備、其他短距離無線控制應用。

核心優勢：

高集成度，低外圍需求，僅需 晶振 + 少量阻容即可構成完整發射電路。

內置可編程編碼，支持 1527、2240、2260 等常用編碼格式，可定制特殊碼型，滿足不同協議需求。

內置 0.5K ROM + 32×8位 SRAM，支持用戶程序燒錄。

最多支持 10個按鍵輸入，可組合出 45個按鍵，

(SOP14：45個;SOP8：6個;SSOP12L：28個)。

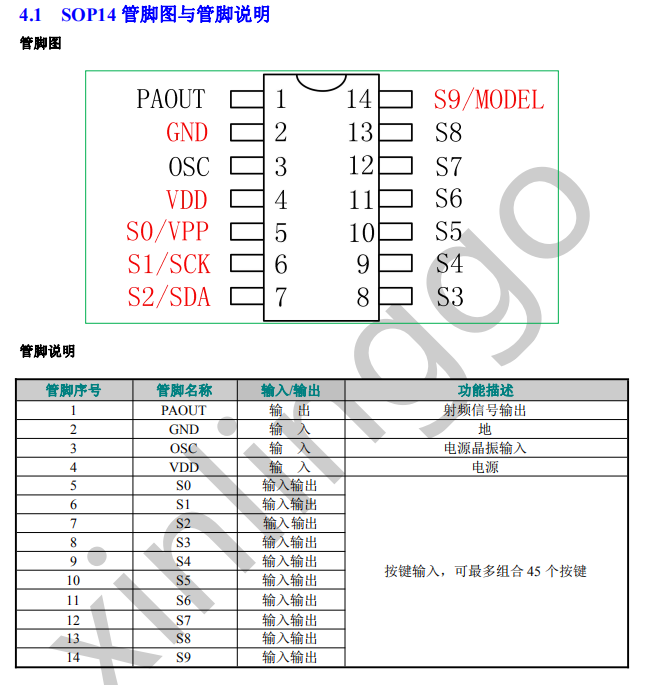

SOP14、SOP8、SSOP12L 多種封裝。

射頻性能優異：

頻率范圍：300MHz ~ 450MHz，覆蓋常見 ISM 頻段。

發射功率：最高 +13dBm(50Ω 負載)。

調制方式：ASK / OOK，支持最高 10kbps 數據傳輸。

諧波抑制：二次/三次諧波抑制優良(如315MHz二次諧波僅 -32dBc)。

低功耗設計：

靜態電流 < 1μA，適合電池供電設備。

支持省電模式：長按鍵停發碼進入睡眠模式。
