一、標準介紹

隨著智能網聯汽車的快速發展，車輛與外部網絡之間的連接能力正成為保障行車安全和實現車聯網服務的重要基礎。其中，車載緊急呼叫系統（AECS）作為典型的安全類車聯網應用，在交通事故發生時能夠自動向救援中心發送車輛位置及關鍵事故信息，從而顯著提升應急救援效率。為規范相關系統的功能與性能要求，我國近期發布了GB/T 45672-2025，對車載緊急呼叫系統的系統架構、功能要求及測試方法進行了系統規定。

GB/T 45672-2025 AECS部分對GB/T 43187-2023標準的引用

在AECS系統中，車輛需要通過蜂窩移動通信網絡將事故數據、最小數據集（MSD）以及語音呼叫信息傳輸至救援服務平臺，因此車載無線通信終端成為實現緊急呼叫功能的關鍵基礎設施。車輛中的通信終端不僅需要在復雜車載環境下保持穩定連接，還需要滿足通信性能、可靠性及環境適應性等多方面要求。針對這一核心組件，我國此前發布了GB/T 43187-2023，對車載無線通信終端的技術要求、試驗方法及檢驗規則進行了統一規范。

因此，從技術體系角度來看，AECS標準更多關注車聯網安全應用層面的系統能力，而車載無線通信終端標準則為這些應用提供底層通信能力保障。本文將以GB/T 43187-2023為核心，對該標準的主要技術內容及其在車載通信終端研發與測試中的應用進行解讀。

二、標準意義

GB/T 43187-2023的發布與實施具有多方面的重要意義：

1.行業規范化推進

為車載無線通信終端提供了統一的國家層級技術要求和測試方法，有助于各企業在產品設計、量產檢驗和認證過程中保持一致性和可比性。

2.提升產品可靠性和兼容性

標準涵蓋通信性能、環境適應性、電磁兼容等關鍵指標，推動終端在多制式（如4G/5G）和復雜車載環境下穩定運行，有利于提高終端安全性和用戶體驗。

3.支撐智能網聯汽車生態發展

隨著車聯網、自動駕駛輔助功能、遠程診斷與車載服務的快速增長，通信終端作為關鍵連接節點，其標準化對整個智能汽車生態的穩定運行與創新發展至關重要。

4.促進產業技術進步和公平競爭

該標準為產業鏈上各類企業提供明確的技術參考，有效降低開發與測試不確定性，推動技術研發投入，并規范市場競爭秩序。

三、標準適用范圍

GB/T 43187-2023《車載無線通信終端》規定了車載無線通信終端的技術要求、試驗方法、檢驗規則以及相關管理要求，主要適用于具備蜂窩移動通信能力的車載無線通信終端設備，如車載通信控制單元（T-BOX）等。

本標準以蜂窩移動通信（如4G LTE、5G NR等）車載終端為主要應用對象，重點關注終端在車載環境下的通信性能、電氣性能、環境適應性及可靠性等要求。對于車聯網業務應用、云平臺服務能力以及整車系統級功能性能，本標準未作專門規定，相關內容通常由整車標準、車聯網應用規范或行業技術要求另行定義。

四、標準技術要求與試驗方法

1.技術要求

1.1功能要求

終端需要具有網絡注冊狀態、數據傳輸狀態以及接入網絡類型的提示功能

網絡注冊狀態：正常 or 斷開

數據傳輸狀態：正常 or 斷開

接入網絡類型：2G or 3G or 4G or 5G

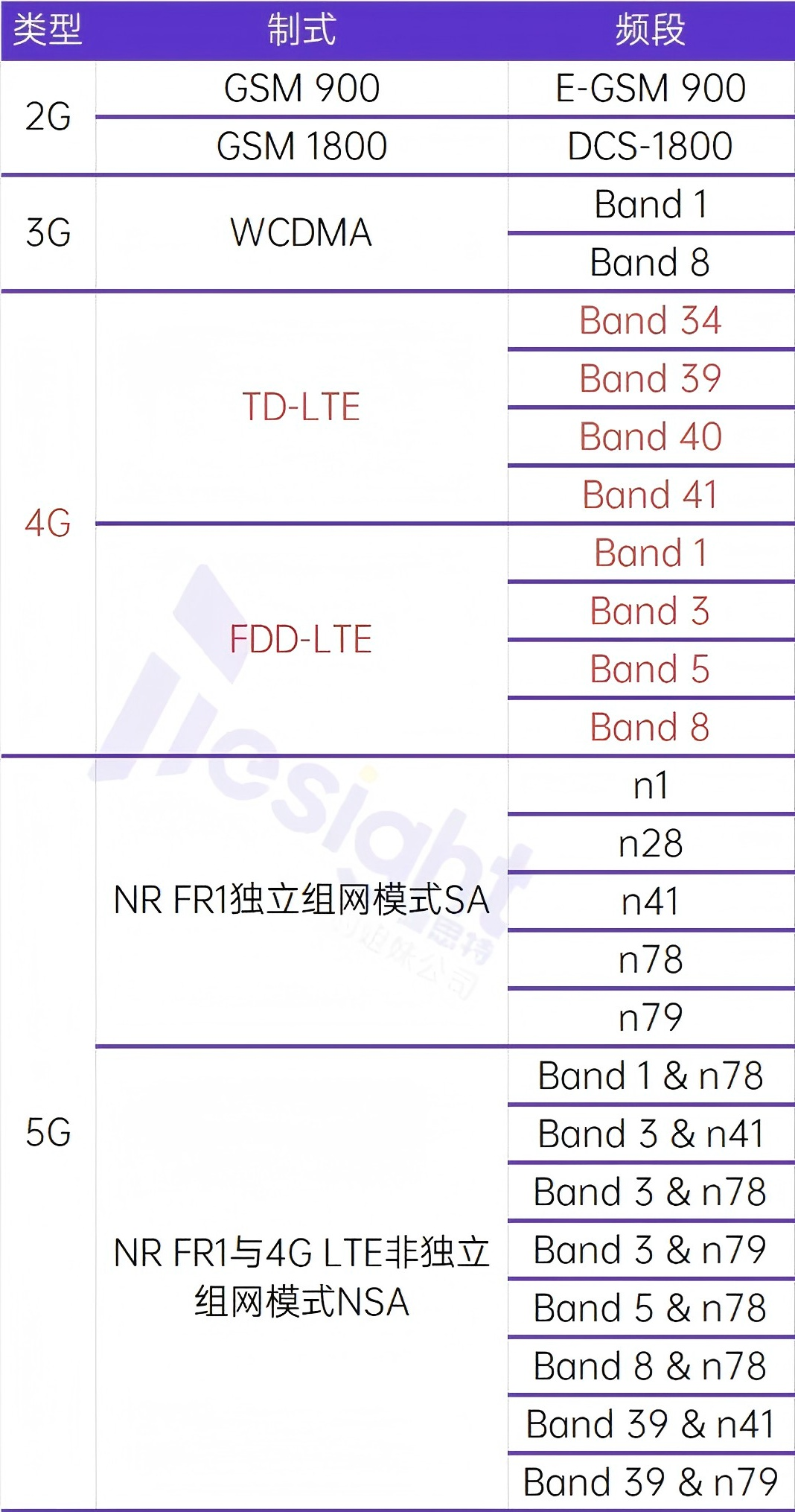

終端支持頻段，強制要求至少支持下列4G所有頻段（標紅），其他制式及頻段由供需雙方協定

4G頻段為強制要求，即4G通信仍為車載終端通信的基礎制式和必須具備的能力；

新一代通信制式未進行強制要求，體現了對技術演進及產品差異化需求的兼容性設計；

部分頻段可由供需雙方協定，部分產品需進行出口或區域性定制，而不同國家/地區支持頻段不同；部分產品也需進行特定需求定制，例如部分場景需要5G SA & NSA，而部分僅需滿足4G LTE即可。

終端應使用貼片式SIM卡：不可插拔，由芯片直接焊接在PCB板上

該要求主要是對SIM卡物理封裝形式的要求，即采用焊接式封裝，為了提高車載環境可靠性、防振動、防誤操作及長期穩定運行；

內部既可以是傳統UICC，也可以是支持遠程配置與管理功能的eUICC。從行業發展趨勢來看，隨著車聯網全球化與遠程運維需求增加，車載通信終端正逐步由傳統UICC向支持eUICC的eSIM架構演進。

終端應具有備用天線，備用天線同樣至少支持4G所有頻段（上表標紅），避免因外置天線斷開而導致的通信功能失效。若車輛配備了相同作用的備用天線，應視為滿足要求。

對于車載無線通信終端，如T-BOX而言，在進行弱網測試時需注意備用天線的工作狀態。若無法使備用天線斷開工作，則需將T-BOX放入屏蔽箱內進行測試。

1.2性能要求

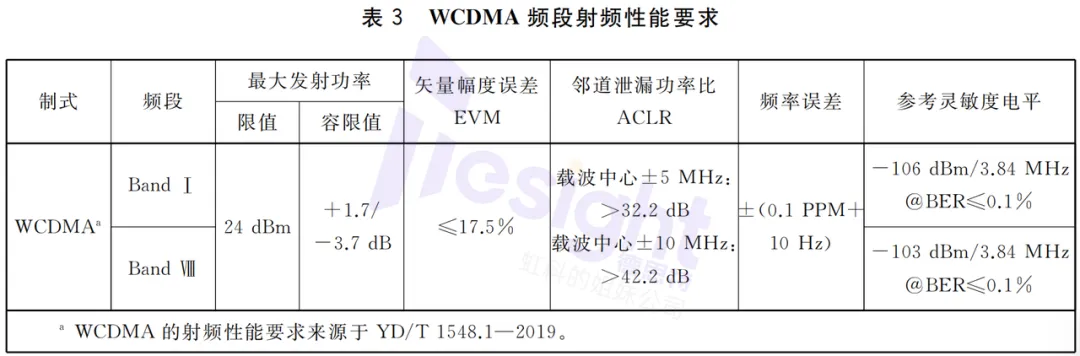

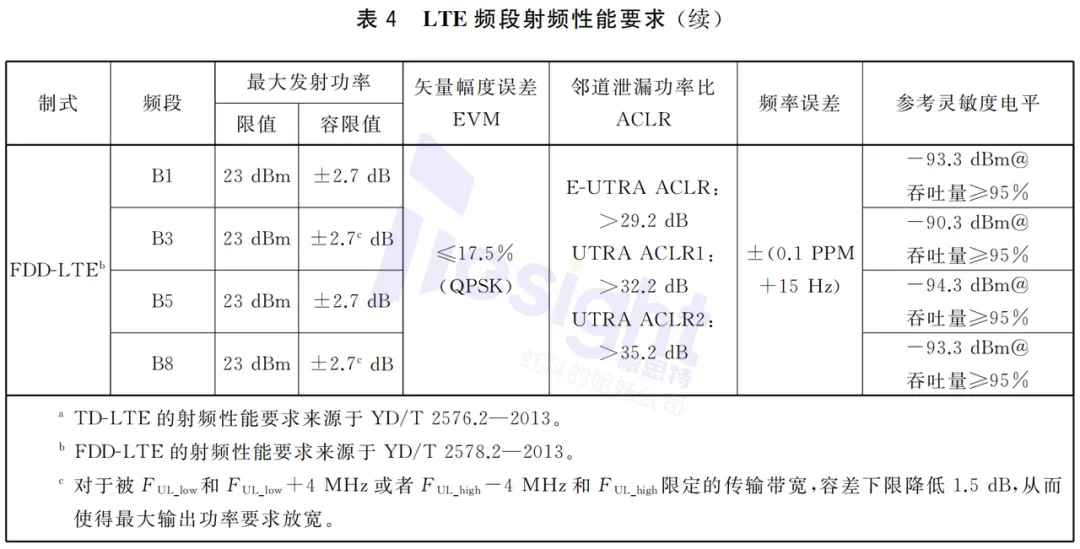

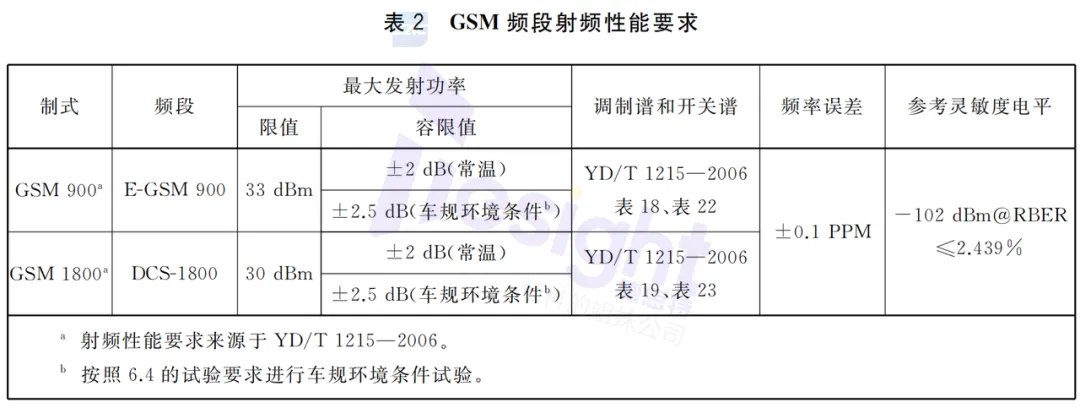

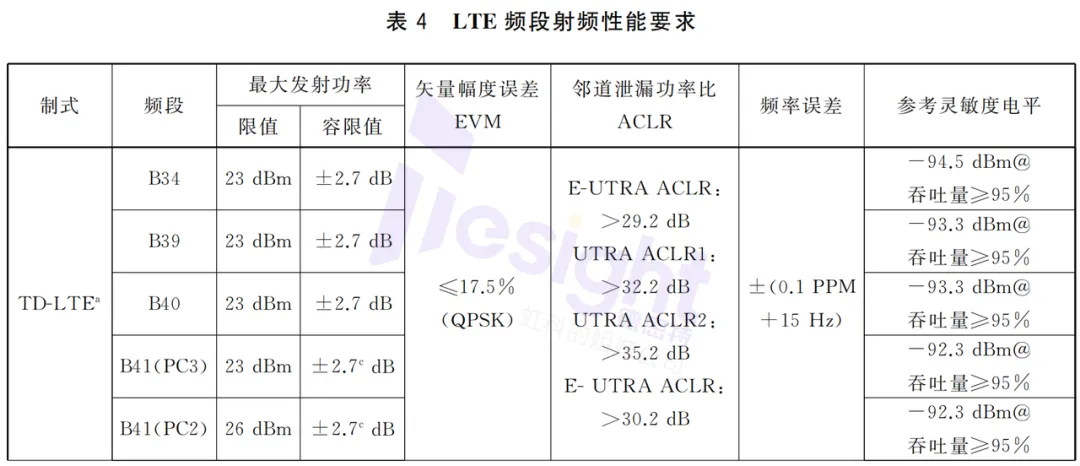

各制式和頻段的射頻性能參數要求，主要包括：

發射機性能：最大發射功率、EVM、ACLR、頻率偏移

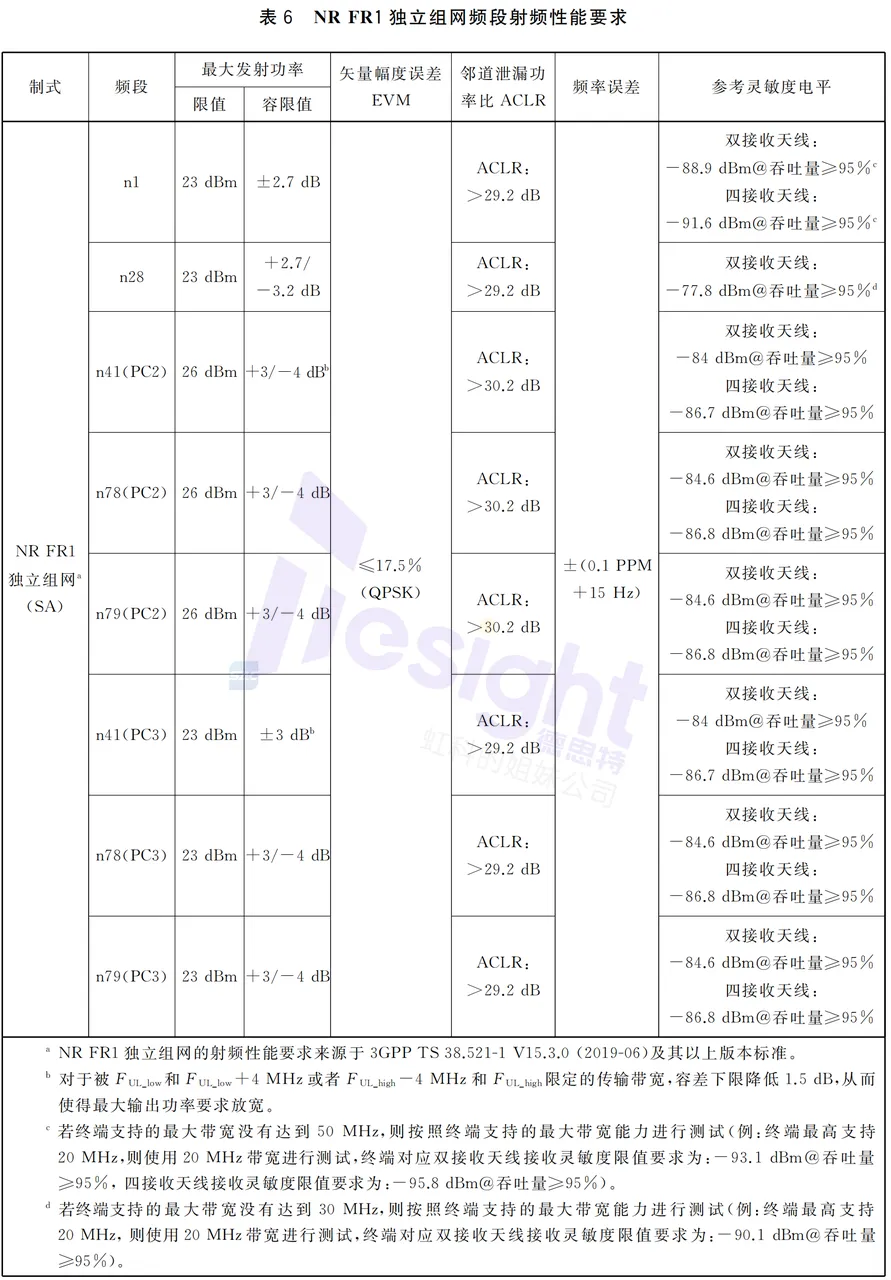

接收機性能：參考靈敏度電平（針對5G NR SA模式時，需根據不同接收天線數進行判斷）

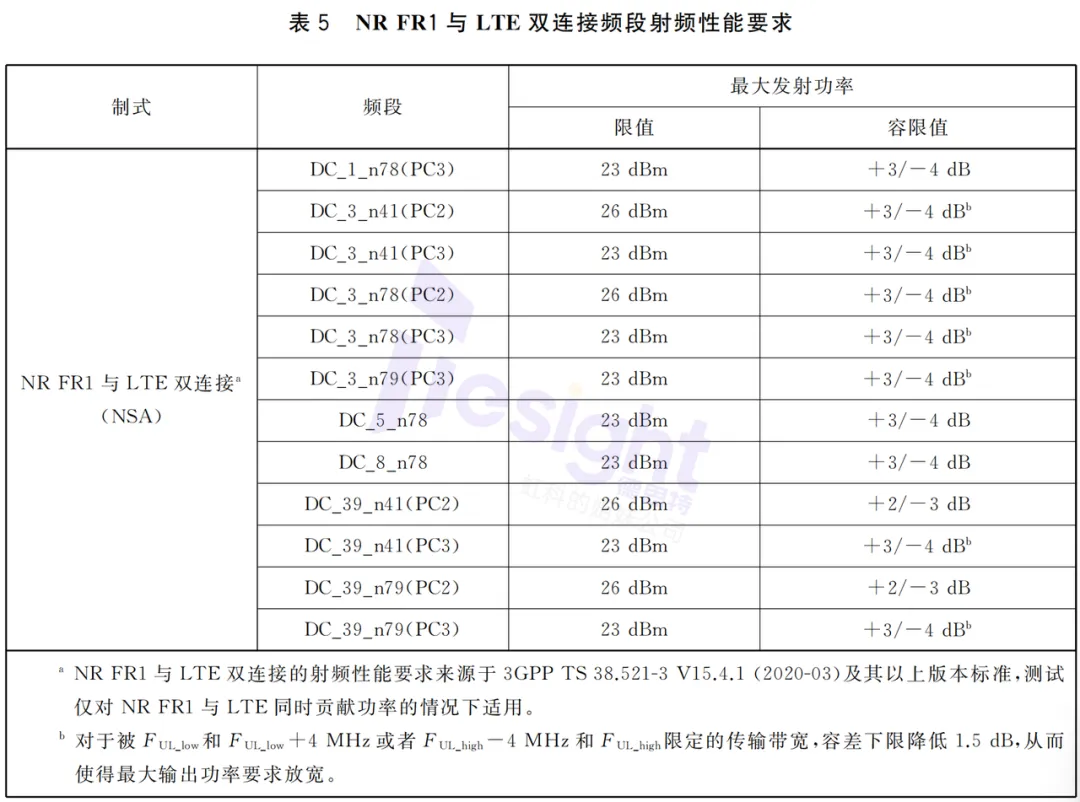

NSA連接時僅需測量終端最大發射功率

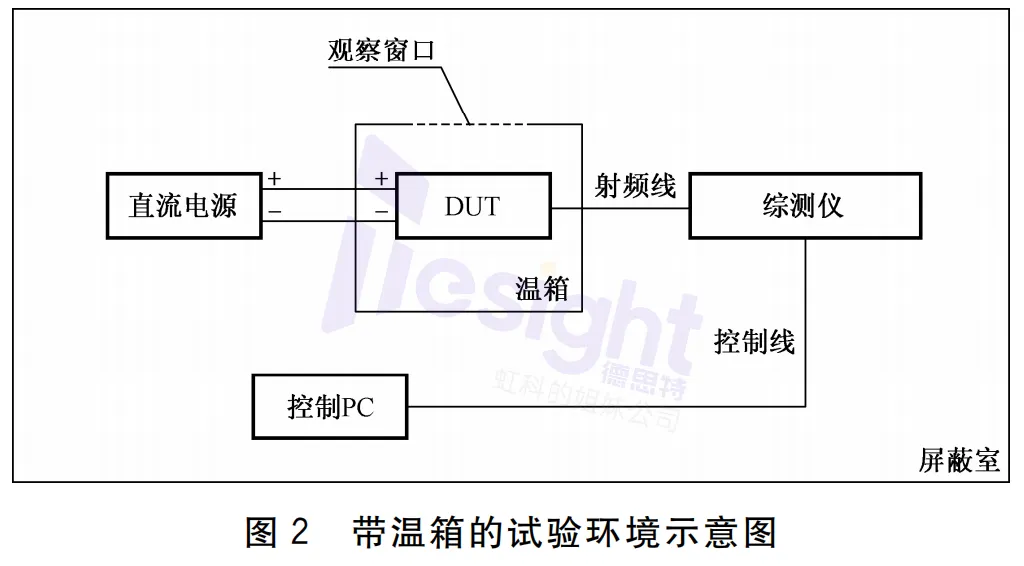

高低溫貯存與工作：溫度范圍為-40℃ ~ 90/95℃（貯存）、-40℃ ~ 85/90℃（工作）

貯存：將DUT按照溫度上限（高溫）或下限（低溫）進行試驗，隨后靜置2小時恢復至常溫后，再任選DUT支持的一個頻段進行性能測試（射頻性能應滿足上述圖片要求）；

工作：將DUT按照溫度上限（高溫）或下限（低溫）運行，任選DUT支持的一個頻段持續進行性能測試直至試驗結束。試驗后靜置2小時恢復至常溫后，再任選DUT支持的一個頻段進行性能測試（射頻性能應滿足上述圖片要求）。

2.試驗方法

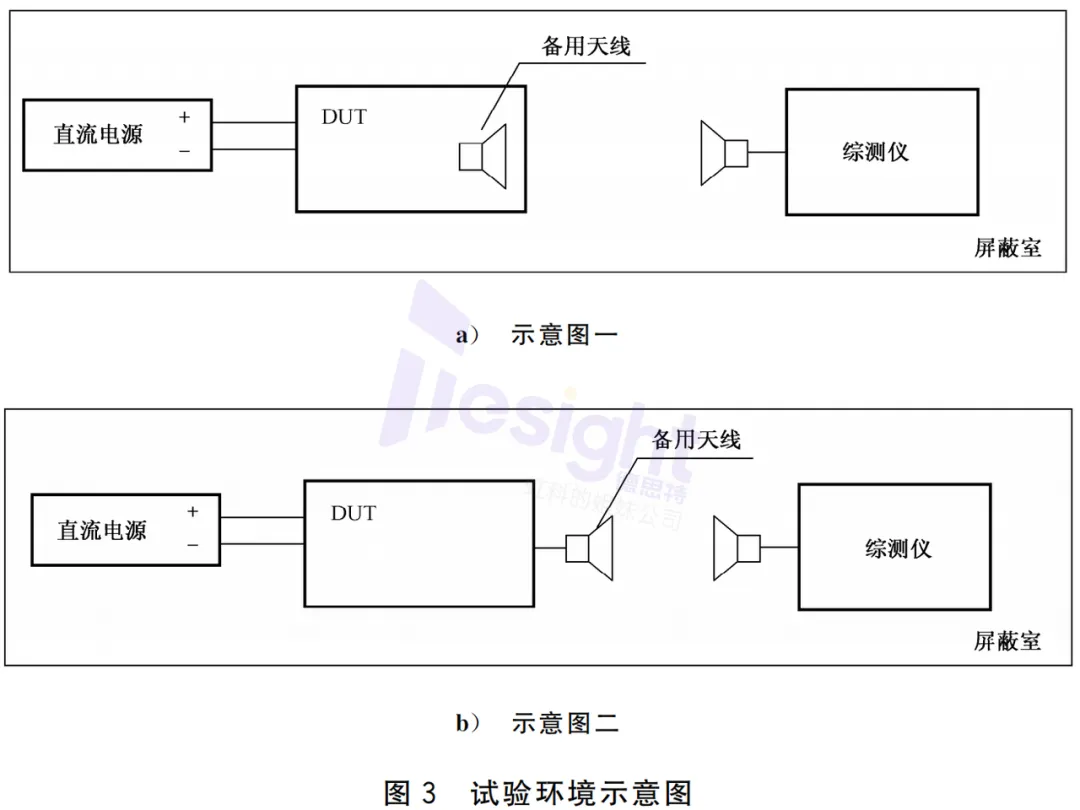

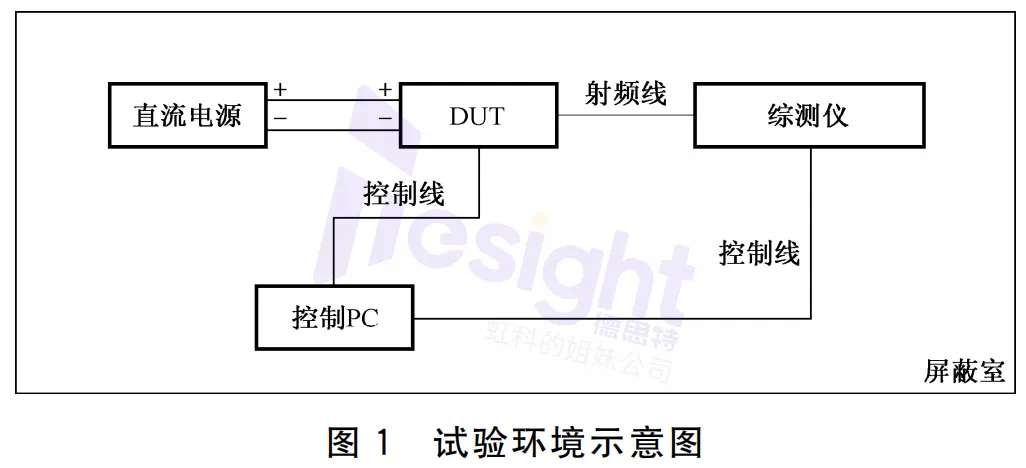

2.1試驗環境

2.2功能試驗

DUT正常工作運行狀態下與基站模擬器（綜測儀）連接，將基站模擬器參數設置為DUT支持的網絡類型和制式（2G、3G、4G、5G），觀察DUT是否顯示對應的網絡注冊狀態、數據傳輸狀態和網絡類型。

DUT正常工作運行狀態，將基站模擬器參數設置為4G所有頻段（表中標紅）及DUT支持的其他頻段，檢查DUT是否能夠正常注冊連接。

備用天線工作測試：將DUT與外置天線斷開，將基站模擬器參數設置為備用天線工作頻段，DUT正常工作運行狀態，觀察DUT能否能夠正常注冊連接。

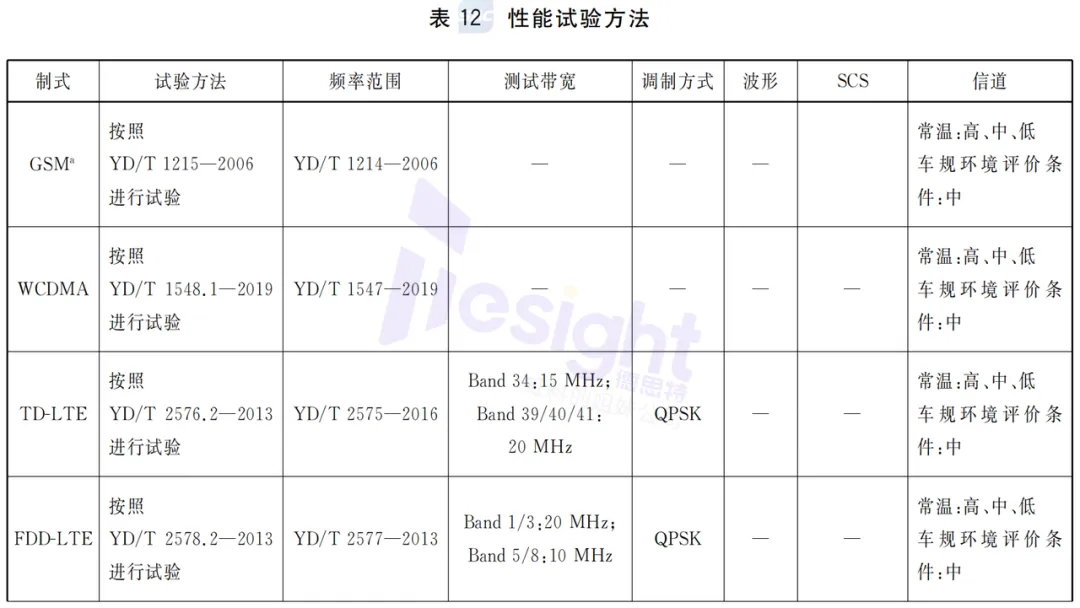

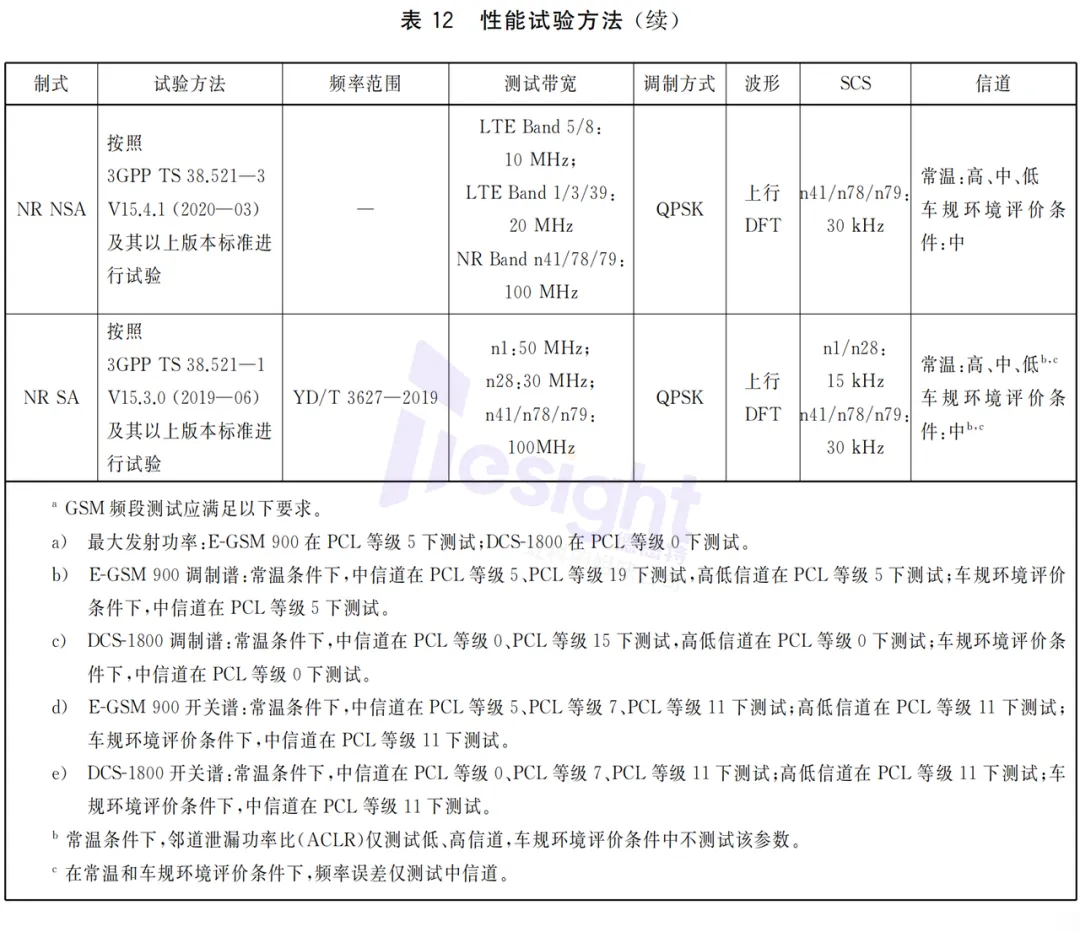

2.3性能試驗

DUT正常工作運行狀態，并按照相應行業標準以及3GPP TS 38.521進行試驗。試驗常溫時需在高、中、低三個信道條件下進行。

五、德思特車載無線通信終端測試方案

1.功能測試

1.1注冊連接

德思特ALifecom基站模擬器可支持3GPP定義下的所有頻段（4G LTE & 5G NR），可支持終端完成在此標準規定的各頻段下的注冊連接測試，如圖3.2和3.3所示。同時，基站模擬器上位機軟件可顯示車載無線終端的網絡注冊狀態、數據傳輸狀態和網絡類型，如圖3.4所示。

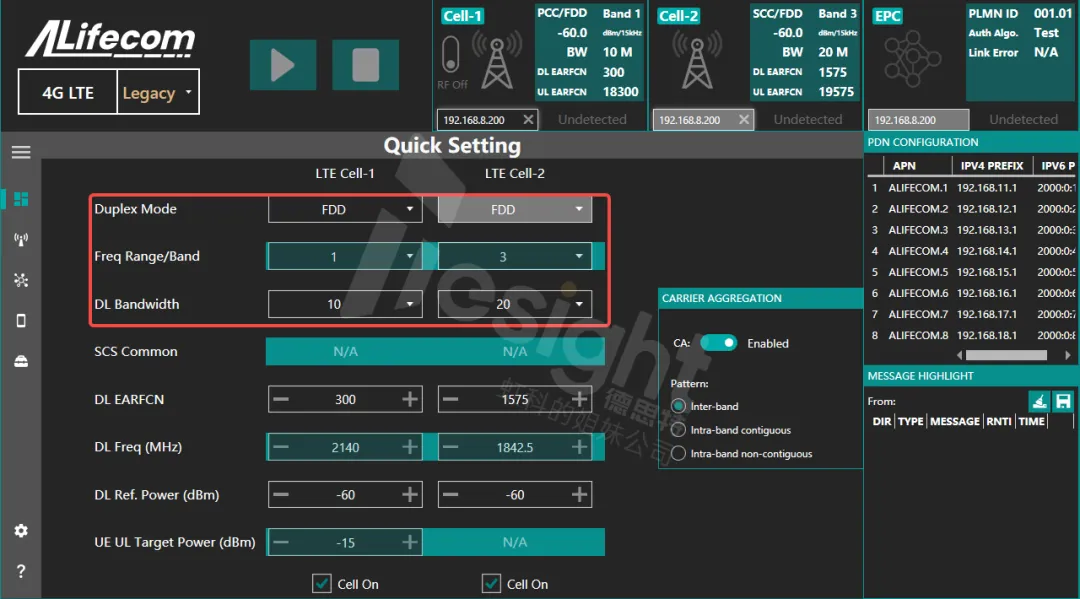

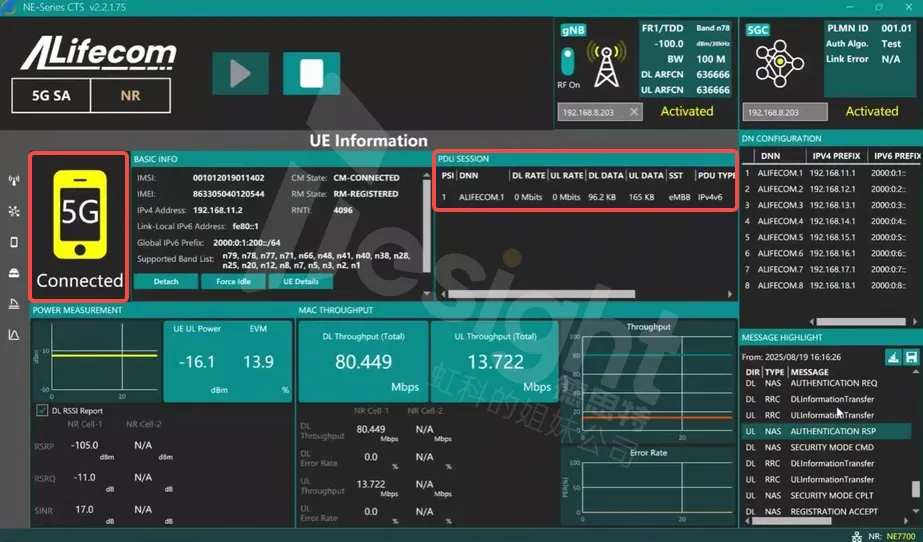

圖3.1 德思特ALifecom基站模擬器測試架構圖 圖3.2 4G LTE下基站模擬器參數設置界面 圖3.3 5G NR下基站模擬器參數設置界面 圖3.4 基站模擬器上位機軟件

1.2備用天線工作測試（需在屏蔽環境下）

德思特TS-DSYE990A屏蔽箱可提供 800MHz ~ 6GHz 頻率范圍內 ≥70dB的屏蔽效果，可滿足蜂窩網絡和無線通信各制式情況下的屏蔽測試。

測試時，將T-BOX放于屏蔽箱內部，同時將基站模擬器射頻端口通過線纜并外接天線后引入屏蔽箱內部，從而觀察備用天線工作時T-BOX能否正常注冊連接。

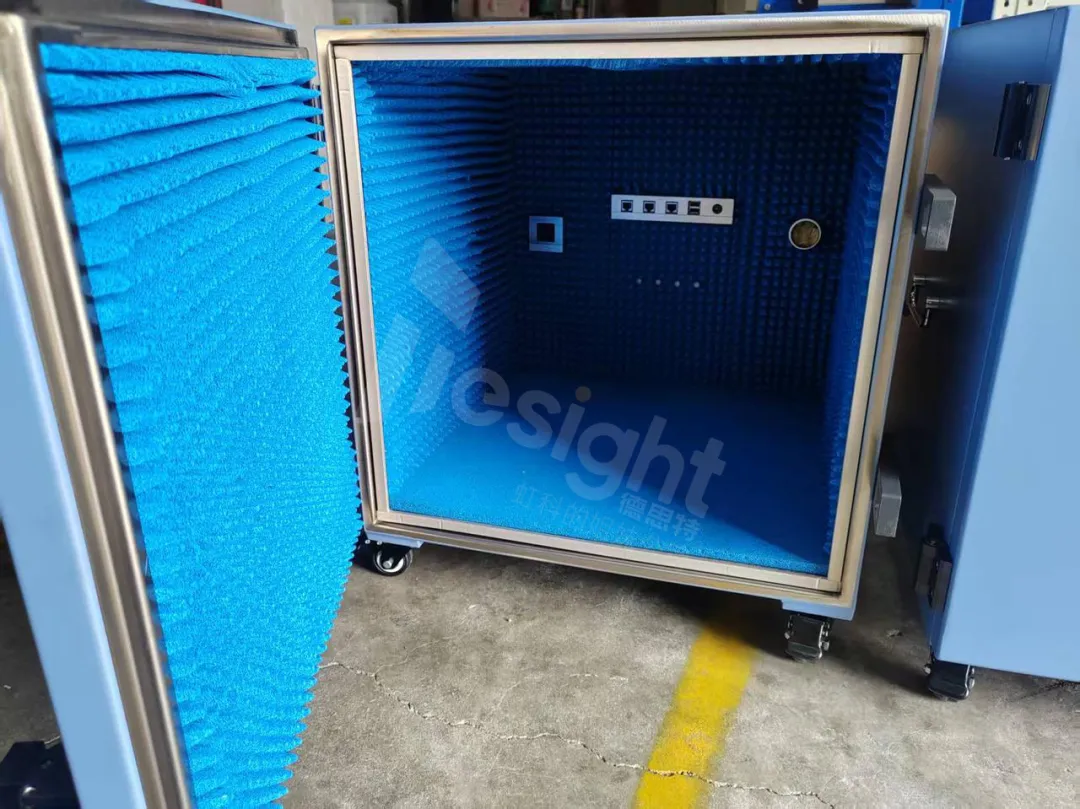

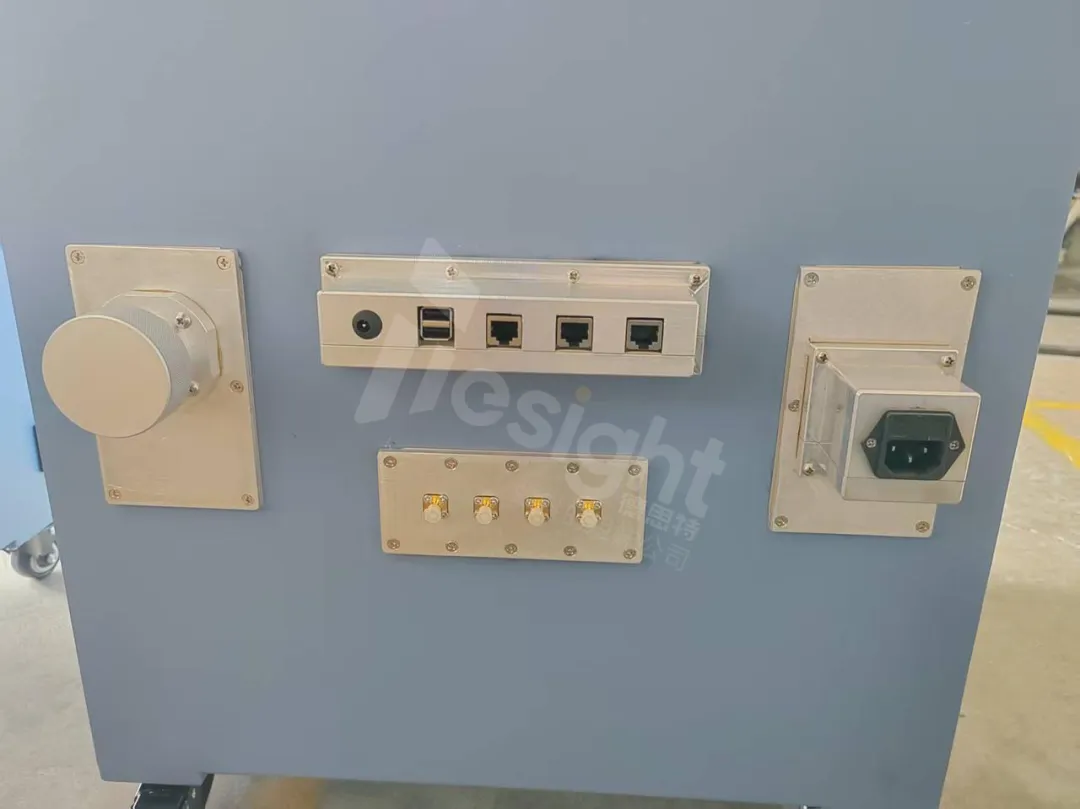

圖3.5 屏蔽箱內部圖片 圖3.6 屏蔽箱外部接口圖片（可定制）

2.性能測試 —— 可支持4G & 5G相關內容測試

德思特ALifecom基站模擬器支持設置不同頻段、頻率、帶寬、調制方式（MCS）、SCS以及高、中、低、三信道。同時，基站模擬器上位機軟件界面可支持進行如下測試：

發射機性能：最大發射功率、EVM、ACLR、頻率偏移

接收機性能：參考靈敏度電平

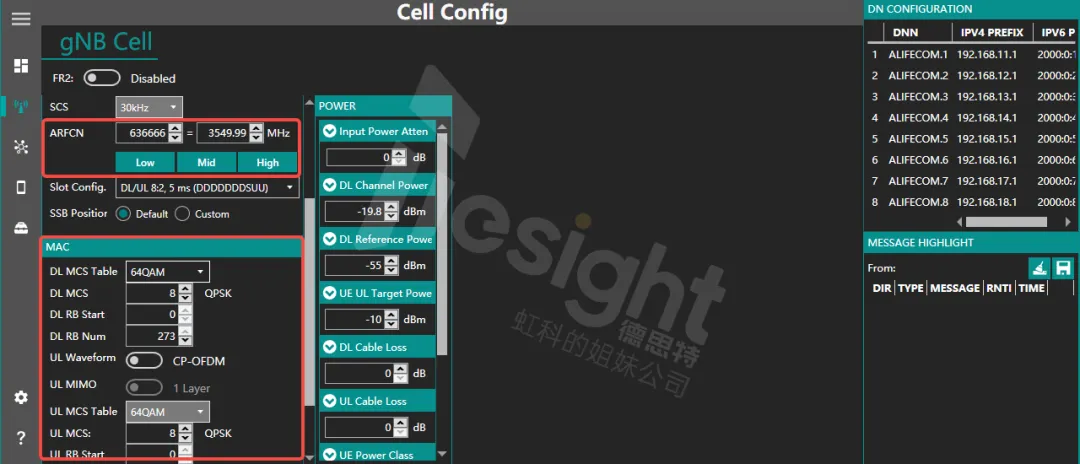

圖3.7 基站模擬器基站側性能參數設置
