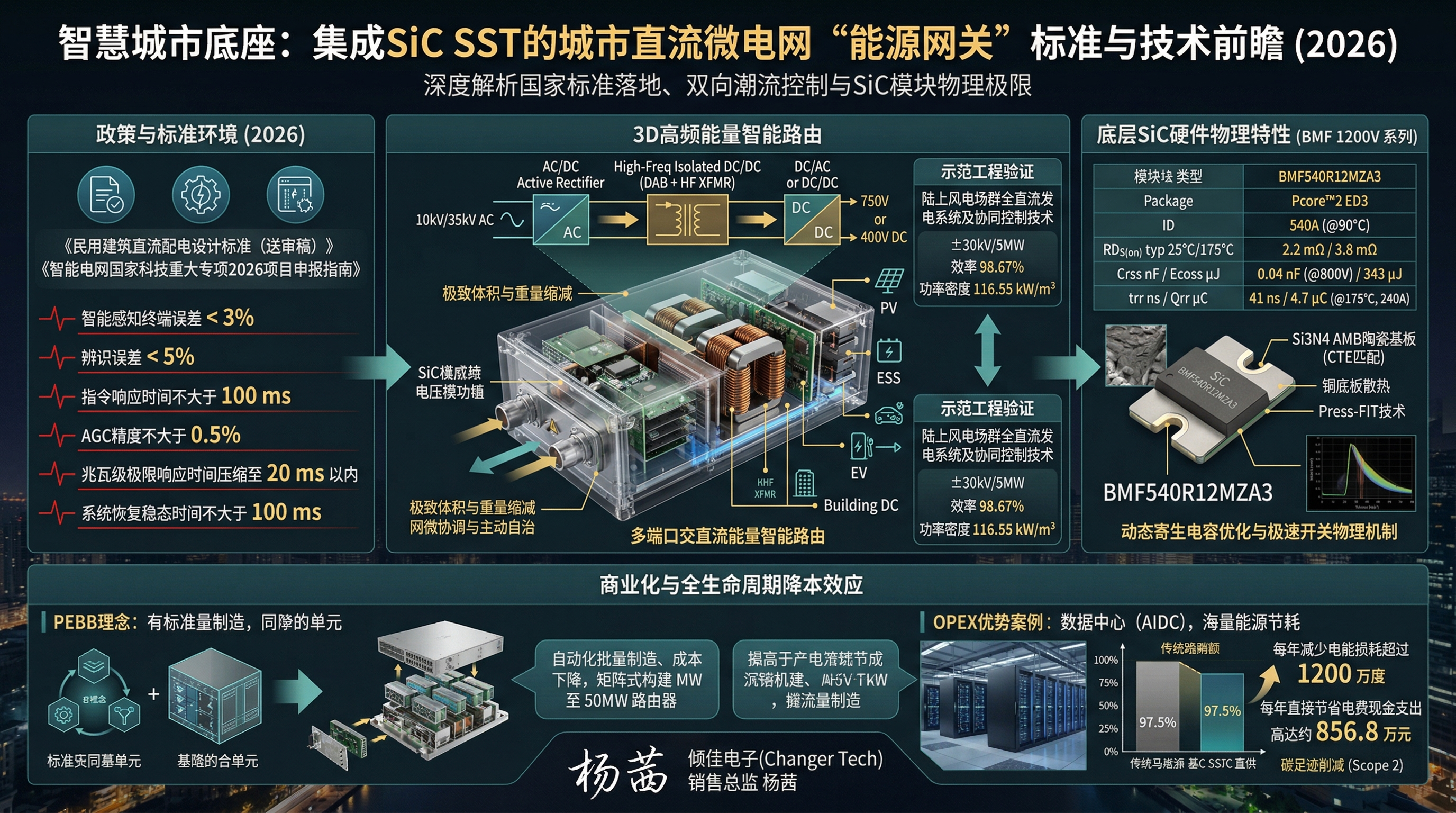

智慧城市底座：集成基于SiC模塊的固態變壓器（SST）的城市直流微電網“能源網關”標準與技術前瞻

1. 引言與宏觀背景演進

在全球能源結構向低碳化、去中心化和數字化轉型的宏觀浪潮中，現代智慧城市的電力需求與供給形態正在經歷自交流電網建立以來的最深刻變革。隨著分布式光伏（PV）、高能量密度電化學儲能系統（ESS）、以及超大功率電動汽車（EV）充電網絡的爆發式增長，城市配電網的源、網、荷、儲各環節已呈現出顯著的直流（DC）化物理特征。在這一趨勢下，傳統的交流（AC）配電網在應對海量直流設備的直接接入時，暴露出多級交直流變換帶來的高昂能量損耗、諧波污染加劇、設備空間占用過大以及系統瞬態穩定性下降等結構性瓶頸。為破解這一難題，城市直流微電網（DC Microgrid）作為一種極具前瞻性的新型電力系統架構，正迅速確立其作為智慧城市底層能源架構的核心地位。

在城市直流微電網的構建過程中，如何實現與傳統公共交流配電網的高效、安全與柔性互聯，成為了工程落地的核心挑戰。在這一背景下，基于碳化硅（SiC）寬禁帶半導體功率模塊構建的固態變壓器（Solid State Transformer, SST）被歷史性地推向了技術舞臺的中央。固變SST不僅從物理形態上打破了傳統基于硅鋼片與電磁繞組的工頻變壓器在體積和重量上的極限，更在電力系統邏輯層面被重新定義為現代直流微電網的“能源網關”（Energy Gateway）。它具備雙向潮流自由調節、電壓柔性主動控制、動態無功補償以及故障極速主動隔離等多重高級電力電子特征。傾佳電子力推BASiC基本半導體SiC碳化硅MOSFET單管，SiC碳化硅MOSFET功率模塊，SiC模塊驅動板，PEBB電力電子積木，Power Stack功率套件等全棧電力電子解決方案。?

基本半導體代理商傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊，助力電力電子行業自主可控和產業升級！

進入2026年，中國在直流配電與智能電網領域的頂層政策設計與國家強制性標準迎來了密集的落地期。以《民用建筑直流配電設計標準》的修訂審查以及《智能電網國家科技重大專項2026年度公開項目申報指南》的發布為標志，國家意志正強力驅動基于固變SST的交直流能量智能路由器在微電網中的規?；渴?。本文將深度剖析2026年最新頒布的直流配電國家標準與政策導向，解構基于SiC模塊的固態變壓器在城市直流微電網中的核心網關作用，并對其雙向潮流調節能力及底層SiC硬件封裝與物理特性的演進路徑進行詳盡的量化與定性分析。

2. 2026年國家直流配電及微電網政策與標準體系深度解析

2026年被業界廣泛視為中國新型電力系統建設從局部試點示范全面邁向標準引領與規模化商業推廣的分水嶺。一系列新頒布或即將強制執行的國家標準，為城市直流微電網的邊界條件、設備選型、能效準入以及動態性能指標設定了極為嚴苛的技術紅線。這些政策與標準直接決定了固態變壓器作為能源網關的技術規格走向。

2.1 智能電網國家科技重大專項與“能源網關”性能紅線

根據發布的《智能電網國家科技重大專項2026年度公開項目申報指南》，國家科技部署緊扣重大戰略需求，聚焦高比例可再生能源并網調控與電網柔性互聯技術 。該指南針對實際承擔微電網“能源網關”角色的智能感知終端與交直流柔性互濟裝備，提出了極具挑戰性的量化考核指標。

在量測與感知維度，指南硬性規定智能感知終端的量測誤差不得超過 3%，且必須具備故障穿越與一次調頻等復雜并網參數的在線辨識能力，其辨識誤差需嚴格控制在 5% 以內 。這一指標要求固變SST內部的數字化控制系統必須具備超高頻的采樣率與極低延遲的邊緣計算算力，能夠在復雜的電磁暫態過程中精準錨定電網參數。在響應速度與互濟能力維度，指南針對場群支撐調節能力，要求指令響應時間不大于 100ms，自動發電控制（AGC）精度不大于 0.5% 。

對于具備有功與無功寬域獨立可調的重大裝備（涵蓋新型SST變流器），指南不僅要求實現有功功率 0至50MW、無功功率 ?50MVar至50MVar 的連續獨立調節，更將極限響應時間壓縮至驚人的 20ms 以內 。傳統的機械式開關與工頻變壓器受到電磁物理慣性的制約，絕無可能觸及這一時效極限。唯有基于全控型第三代電力電子器件（如SiC MOSFET）的固態變壓器，才能在微秒至毫秒級尺度內完成兆瓦級能量的精準整形與重定向。此外，在交直流集約組網方向，系統恢復穩態的時間被定為不大于 100ms，這進一步確立了固變SST在處理直流單極故障切除及后續快速恢復中的戰略支撐地位 。

2.2 《民用建筑直流配電設計標準》：重塑建筑能源底層生態

2026年1月13日，《民用建筑直流配電設計標準（送審稿）》專家審查會在北京成功召開，標志著建筑領域電氣設計規范迎來了顛覆性升級 。該標準的修編與實施，旨在適配行業技術創新發展需求，有效降低工程建設與運行成本，推動建筑從純粹的“能源消耗者”向“產儲調碳匯者”的復合角色轉型 。

在這一全新的標準框架下，建筑內部將廣泛構建局域直流配電網，直接消納屋頂分布式光伏發電，并與地下車庫的V2G（Vehicle-to-Grid）雙向充電網絡及分布式電池儲能系統進行直流母線級深度耦合。審查會專家組重點審查了直流配電與光伏、儲能系統的協同設計原則及設備選型規范 。固變SST作為連接傳統公共交流配電網與建筑內部新型直流母線的唯一樞紐節點，被賦予了雙向潮流調節與母線電壓支撐的絕對責任。由于直流系統不存在交流系統的電壓過零點，滅弧極為困難，若無固變SST高頻變換級的柔性電氣隔離與極速電流關斷能力，建筑內部的直流短路故障將直接反噬上級配電網。因此，固變SST不僅是能量路由器，更是保護微電網系統安全的最后一道電子防線。

2.3 終端能效強制約束與交直流耦合標準的協同

為配合直流微電網的高效運轉，終端用電設備與儲能并網的能效紅線在2026年也實現了同步收緊。自2026年1月1日起，全球首個針對純電動乘用車能耗的強制性國家標準（《電動汽車能量消耗量限值 第1部分：乘用車》，GB 46519—2025）正式實施，明確規定兩噸級純電動乘用車的電耗最高不得超過 15.1kWh/100km 。這一強制性標準的落地，不僅迫使車企提升三電系統效率，更在宏觀上對城市超充基礎設施的變換損耗提出了嚴苛的倒逼要求。

同時，諸如《用戶側電化學儲能系統接入配電網技術規定》（GB/T 43526-2023）與《高壓直流輸電用電壓源換流器交流側阻抗設計及測試方法》（GB/T 43534-2023）等標準，共同構建了從低壓用戶側到中高壓輸配電網的交直流混配電網合規矩陣 。這些強制與推薦性標準無一例外地將“高轉換效率”、“主動諧波抑制”及“寬頻振蕩溯源”列為核心關注點。在此政策背景下，采用傳統硅基器件的高損耗變流器將逐漸失去市場準入資格，這直接鋪平了搭載低損耗碳化硅（SiC）模塊的固態變壓器在城市電網中全面鋪開的道路。

3. 固態變壓器（SST）：定義城市直流微電網的核心“能源網關”

在明確了2026年嚴苛的國家標準與政策約束后，固態變壓器（SST）作為城市微電網能源網關的戰略地位便昭然若揭。固變SST絕非簡單地將傳統變壓器的硅鋼片替換為半導體組件，而是通過多級高頻電力電子變換拓?fù)?，實現對電能頻率、電壓、相位及潮流方向的全數字化精確整形與路由。

3.1 固變SST的高頻拓?fù)浼軜?gòu)與網關多維屬性

典型應用于城市直流微電網的固變SST系統，通常采用三級式電力電子拓?fù)浼軜?gòu)：

首先是高壓交流/直流整流級（AC/DC Active Rectifier），負責將城市中壓交流配電網（如 10kV 或 35kV）的交流電轉換為穩定的高壓直流母線電壓。該級通常采用多電平逆變器（如MMC模塊化多電平換流器）以分擔極高的電網電壓應力，并實現全容量的無功功率補償與功率因數校正。

其次是高頻隔離DC/DC變換級，這是固變SST的核心樞紐。通過雙有源橋（Dual Active Bridge, DAB）拓?fù)浣Y(jié)合高頻變壓器（工作頻率通常在 10kHz 至 100kHz 甚至更高），實現一次側與二次側的絕對電氣隔離與電壓臺階匹配，將高壓直流降壓轉換為微電網適用的低壓直流（如 750V 適配重卡超充或 400V 適配建筑級用電）。

最后是低壓直流/交流逆變級（DC/AC）或低壓DC/DC分配級，根據最終用戶側的具體負荷屬性提供定制化、多端口的電能輸出。

作為微電網的“能源網關”，固變SST相較于傳統變壓器展現出顛覆性的三大網關屬性： 第一，極致的體積與重量縮減。根據法拉第電磁感應定律，變壓器磁芯的橫截面積與工作頻率成反比。通過將工作頻率提升成百上千倍，固變SST內部高頻隔離變壓器的體積僅為傳統工頻（50Hz）變壓器的幾十分之一，這極大節省了現代智慧城市核心區寸土寸金的地下配電室與街角變電站空間資源。 第二，多端口交直流能量智能路由。SST提供純凈的直流母線接口，能夠極其高效且柔性地將分布式光伏、大規模儲能系統以及柔性建筑直流負荷進行深度整合與即插即用，徹底消除了傳統交流微網中分布式電源需要重復配備逆變器所帶來的多級變換損耗。 第三，網微協調與主動自治。固變SST支持微電網在外部大電網停電時的“孤島模式”與恢復供電時的“并網模式”之間進行無縫、平滑的電氣切換 。這一能力為新型綜合能源系統的柔性互聯與高可靠性自治運行提供了無可替代的硬件基礎支撐。

3.2 示范工程驗證：全直流微網網關的極限性能展示

理論層面的卓越網關屬性，目前已在中國國家級重大技術裝備項目中得到了詳實的數據驗證。由中國科學院電工研究所牽頭承擔的國家重點研發計劃項目“陸上風電場群全直流發電系統及協同控制技術”于2026年正式通過驗收 。作為該項目的標志性成果，研究團隊在河北張家口黃帝城小鎮成功部署了 1MW 的中壓直流微網系統，其核心突破是成功研制了基于先進半導體器件的首臺 ±30kV/5MW 中壓直流變流裝備 。

該示范項目披露的運行數據極具工程說服力：該高壓固變SST變流裝備的最高轉換效率達到了驚人的 98.67%，整體功率密度高達 116.55kW/m3 。這一突破不僅跨越了大功率能源裝備在中壓直流變換領域的物理瓶頸，更充分證明了在極端多物理場約束（高壓絕緣、高熱流密度散熱、高頻電磁干擾）下，高效率、高功率密度的核心網關裝備在城市及鄉鎮微電網中具備極高的長時間可靠運行能力。這為2026年各項直流配電設計標準的規?；瘡?qiáng)制落地奠定了極其堅實的裝備示范基石。

4. 雙向潮流調節能力：未來城市配電網升級的硬性要求

在探討固變SST的技術價值時，其具備的雙向潮流（Bidirectional Power Flow）調節能力是區別于傳統電網單向輸配電架構的最核心特征，也是《智能電網國家科技重大專項》中對兆瓦級裝備提出連續獨立調節要求的底層邏輯所在 。

4.1 破除物理壁壘的四象限主動運行機制

傳統配電網變壓器依賴被動的電磁感應原理，雖然物理上允許能量雙向流動（如負荷側向電網倒送電），但變壓器本身無法對流入或流出的有功功率及無功功率進行任何形式的主動控制。一旦城市直流微電網內部的分布式光伏在正午時分出現大規模發電過剩，或者大型商型車隊的V2G雙向充電網絡在電網低谷期集體放電，傳統交流母線電壓將被迫迅速抬升，極易引發線路過壓跳閘乃至區域性電網崩潰。

集成碳化硅模塊的固變SST通過前述的全橋主動整流與雙有源橋（DAB）拓?fù)?，實現了完美的四象限運行。在直流配電側，無論電流是需要強行注入微電網以支撐瞬態尖峰負荷，還是需要將微網過剩的綠色電能回饋至大電網，固變SST通過精確計算并控制內部高頻SiC MOSFET開關的占空比與移相角（Phase-shift Control），不僅能瞬間隨意調節有功潮流的大小和方向，還能通過網側換流器的解耦控制，向公共交流電網注入或吸收容性及感性無功功率，在源頭充當高品質的動態無功補償器（STATCOM）。

這一雙向潮流的絕對掌控力對于執行《民用建筑直流配電設計標準》所定義的“產儲調碳匯者”理念至關重要 。當商業建筑群在夏季空調制冷高峰期面臨電力配額受限時，固變SST可以精準調配建筑地下室儲能電池的電量，反向回饋至建筑內網進行削峰填谷；而當周末建筑空置、屋頂光伏滿發且儲能系統已達滿充狀態時，固變SST則瞬間切換潮流方向，將純凈的綠色直流電逆變并柔性并網。這種完全受控的“規?；印?，是構建未來城市級虛擬電廠（VPP）的基礎先決條件。

4.2 極致暫態響應與微電網構網型支撐

面對臺風、暴雨等極端氣象災害導致的大電網斷線停電，《指南》對重點區域重要負荷供電恢復時間提出了小于60分鐘的嚴苛要求 。SST基于第三代半導體的極速開關特性，能夠以遠超傳統繼電保護裝置的速度（微秒至毫秒級）瞬間阻斷故障電流蔓延，切除故障側物理連接。

更為關鍵的是，在外部電網崩潰進入“孤島模式”后，先進的固變SST控制算法可瞬間由跟隨型（Grid-following）切換至構網型控制（Grid-forming Control）。固變SST利用其高頻數字化控制環路模擬傳統同步發電機的機械轉子物理慣量，為直流微網內的敏感負荷（如智算中心、生命維持系統等）提供堅如磐石的直流母線電壓與頻率支撐。這種毫無延遲的雙向能量接管與慣量模擬能力，使得城市配電網真正具備了“自愈”與“強韌”的高階特征。

5. 碳化硅（SiC）模塊：固變SST能源網關的極限物理底座

固變SST架構所展現出的高頻、高壓與高效率卓越性能，在宏觀上受制于底層功率半導體器件的微觀物理極限。傳統的硅（Si）基IGBT器件在面對SST所要求的極高母線電壓（導致高壓串聯）、數萬赫茲的高頻開關以及極高功率密度帶來的散熱挑戰時，其固有的非線性拖尾電流會導致開關損耗呈指數級劇增，不僅拉低了系統整體效率，更面臨著嚴重的熱崩潰風險。碳化硅（SiC）作為寬禁帶半導體材料的代表，憑借其十倍于硅的臨界擊穿電場強度、三倍的熱導率以及更高的電子飽和漂移速度，已成為突破SST技術瓶頸的唯一可行“物理底座”。

為了深度解構SiC模塊在固變SST能源網關中的極限應用能力，本文對行業內廣泛應用的基本半導體（BASiC Semiconductor）BMF系列1200V工業級SiC MOSFET模塊矩陣進行了詳盡的數據提取與建模分析 。該系列模塊不僅涵蓋了從 60A 到 540A 的全電流范圍，其封裝構型更從傳統的34mm、62mm標準外殼，大步演進至最前沿的高功率密度Pcore?2 E2B與ED3拓?fù)浣Y(jié)構。

5.1 1200V SiC MOSFET模塊全譜系電氣數據深度剖析

表1系統性地梳理了適用于固變SST不同功率層級（從建筑微電網終端節點到區域級核心主干網關）的BMF系列SiC模塊核心電氣與熱力學參數，直觀展示了器件在導通特性、寄生參數及熱限值上的演進規律。

表1：1200V SiC MOSFET模塊（BMF系列）核心參數量化分析矩陣

*注：RDS(on)? 導通電阻數據采用芯片級（Chip Level）典型值，均基于柵源電壓 VGS?=18V 條件下測量。

5.2 傳導損耗的指數級抑制與熱力學極限挑戰

在固變SST的直流隔離級中，由于DAB拓?fù)涑掷m(xù)存在高頻交變環流，功率半導體器件的導通電阻（RDS(on)?）直接決定了系統的基礎傳導損耗底數。根據焦耳定律公式 Pcond?=Irms2?×RDS(on)?，在大電流高負荷工況下，微小的電阻差異將被電流的平方項急劇放大，產生驚人的發熱量。

通過解析表1數據可以清晰觀察到，隨著SiC模塊額定電流從 60A 階梯攀升至處于行業尖端的 540A，其內部導通電阻 RDS(on)? 從 21.2mΩ 銳減至極低的 2.2mΩ 。以應用于區域微電網的兆瓦級固變SST為例，若其低壓側單橋臂需承載持續 500A 的有效大電流，采用頂配的BMF540R12MZA3模塊，在系統運行于 175°C 的極端惡劣結溫下，其芯片級導通損耗僅為 Pcond?=5002×3.8×10?3=950W 。作為強烈對比，若采用同等電壓等級的傳統硅基IGBT，由于其固有的非線性飽和壓降（VCE(sat)? 往往恒定在 2.0V 以上），單管導通損耗將直逼甚至超越 1000W，且在關斷瞬間會伴隨極為致命的拖尾電流能量耗散，使得高頻運行成為不可能完成的任務。

然而，實現 2.2mΩ 的極低內阻必須依賴多顆裸芯片在極小空間內的高密度并聯，這給模塊的封裝設計帶來了嚴峻的熱力學挑戰。例如，BMF540R12MZA3在標準測試環境（TC?=25°C）下的最大允許耗散功率標定為 1951W 。為了應對這種接近激光級別的極端熱流密度，新一代SiC模塊在底層封裝物理材料上進行了革命性創新： 首先，大規模引入氮化硅（Si3?N4?）AMB（Active Metal Brazing，活性金屬釬焊）陶瓷基板 。相較于工業界廣泛使用的氧化鋁（Al2?O3?），Si3?N4? 不僅擁有更高的靜態熱導率，更關鍵的是其物理熱膨脹系數（CTE）與SiC半導體晶粒本身實現了極佳的匹配。這極大地緩解了在固變SST頻繁處理電網尖峰波動（即劇烈的功率循環工況）時所產生的層間熱機械剪切應力，從根本上抑制了底層焊料的疲勞龜裂與剝離，賦予了模塊長達數十年的超長使用壽命。 其次，結合高純度銅底板（Copper Base Plate）散熱設計 ，有效降低了從半導體結到外殼的核心熱阻（Rth(j?c)?）。此外，部分高階封裝（如BMF240R12E2G3采用的Pcore?2 E2B）內部集成了NTC高精度溫度傳感器，并采用無焊縫的Press-FIT壓接接觸技術 ，確保模塊在面對強震或臺風導致的機械物理沖擊（完全符合2026年防災保供指南的嚴苛環境耐受要求）時，依然保持極高的電氣連接可靠性與魯棒性。

5.3 動態寄生電容優化與極速開關物理機制

固變SST高頻變壓器體積之所以能實現百倍以上的縮減，其技術前提是必須將電力電子器件的開關頻率推向極致。然而，在傳統半導體物理框架下，工作頻率的每一次翻倍，都會導致開關瞬間的交叉損耗（Eon? 和 Eoff?）呈線性劇增，最終引發系統熱力學崩潰。

SiC MOSFET憑借其獨特的材料特性與優化的寄生電容結構，徹底終結了這一高頻損耗魔咒。通過量化BMF360R12KHA3的電容參數可知，在高達 800V 的嚴苛直流母線偏置電壓下，其反向傳輸電容（即米勒電容，C_{rss}）被極度壓縮至僅為 0.04nF，其輸出電容存儲的總能量（Ecoss?）僅為微乎其微的 343μJ 。這意味著在每一萬分之一秒的開關瞬間，晶體管內部需要進行充放電操作的寄生無功電荷極小，電壓和電流的交疊區域被大幅壓縮，從而實現了幾乎零拖尾的納秒級極速開關響應。此外，該模塊內部柵極極板電阻（RG(int)?）控制在 2.93Ω ，能夠完美適配具備副邊米勒主動鉗位功能的第三代隔離驅動芯片，從根本上消除了由超高 dv/dt 電壓變化率引發的橋臂直通短路風險。

在固變SST特有的DAB軟開關拓?fù)渲?，換流瞬間不可避免地會讓MOSFET的體二極管（Body Diode）經歷強烈的反向恢復物理過程。傳統硅基反并聯二極管的反向恢復電荷（Qrr?）極為龐大，在恢復阻斷能力時不僅會產生極高的反向恢復損耗能量（Err?），更會激發出足以擊穿絕緣層的瞬態尖峰過電壓。正如技術規范所重點強調的，BMF系列SiC模塊針對“MOSFET體二極管反向恢復行為進行了深度專門優化” 。以BMF240R12KHB3為例，在 175°C 的極端高溫及 240A 滿載電流下，其體二極管的典型反向恢復時間（trr?）僅為 41ns，恢復電荷 Qrr? 低至 4.7μC 。這種近似“零反向恢復”的完美物理特性，徹底抹除了 Eon? 階段的龐大附加損耗，使得固變SST變流器即便在重載下也能毫無壓力地穩定運行在數萬赫茲的高頻諧振狀態。這正是中國科學院電工研究所在示范項目中，能夠?qū)⒅袎褐绷髯兞髌鞴β拭芏韧粕?116.55kW/m3 這一世界級水平的最核心微觀物理學基石。

6. 商業化閉環、全生命周期降本效應與產業鏈重塑

在極其優越且無可替代的技術性能背后，極高的初期采購與安裝成本（CAPEX）曾在過去很長一段時間內，成為阻礙固變SST在對價格高度敏感的傳統配電網行業進行大規模推廣的最主要絆腳石 。然而，隨著2026年系列強制性國家標準的落地，以及SiC半導體全產業鏈良率的提升與制造工藝的成熟，SST的商業化閉環正在被全面徹底打通。

6.1 PEBB模塊化理念：打破定制化高成本魔咒

為迅速降低固變SST硬件成本，國內電力電子行業巨頭正在全力推進電力電子積木（PEBB, Power Electronic Building Block） 的標準化系統工程方案 。通過將原本龐大且結構復雜的固變SST徹底解耦為高度標準化的PEBB獨立單元，基本半導體等產業鏈頭部器件企業得以將原本高度定制化、極度依賴資深工程師手工精調的昂貴系統組件，迅速轉化為能夠通過自動化流水線進行無差別大規模批量制造的標準工業級產品 。

基于統一物理規格與電氣接口的SiC模塊（如廣泛采用的62mm標準工業封裝及高密度Pcore?2 ED3結構），固變SST系統集成商完全可以通過類似“搭積木”的靈活方式，通過矩陣式的串聯與并聯網絡，快速構建出從 1MW 級別的單體商業建筑微網網關，一直到高達 50MW 級別的區域級主干變電站路由器。隨著全行業裝機需求量的陡峭爬坡，半導體制造領域固有的摩爾定律效應與現代自動化制造業的規模經濟效應將產生劇烈的疊加與共振，單體PEBB模塊的邊際制造成本目前已呈現出迅速崩塌式下降的顯著趨勢 。

6.2 極致能效驅動的運營成本（OPEX）絕對碾壓優勢

如果說PEBB架構解決了固變SST“買得起”的問題，那么基于SiC模塊超高轉換效率帶來的運營成本（OPEX）銳減，則徹底改變了電力投資機構的算賬邏輯。

以支撐國家“東數西算”戰略的算力基礎設施（AIDC）為例，互聯網科技巨頭（如美團等）主導的新一代超大型數據中心固變SST供電系統，預計將于2026年4月正式投入全負荷商業化高強度運行 。由于AI算力機柜功率密度的爆炸式增長，傳統的供電鏈路損耗已達到難以忍受的程度。相比于系統綜合效率僅徘徊在 97.5% 的傳統巴拿馬電源變壓系統，全面采用全碳化硅固變SST的直流直供電方案，一座超大型數據中心每年僅僅在電力傳輸與變換環節，即可減少電能損耗超過 1200萬度 。

按照當前工業用電的平均成本進行折算，效率的微小提升轉化為每年直接為企業節省的電費現金支出高達約 856.8萬元人民幣 。在數據中心長達15至20年的常規全生命周期內，這筆節約下來的巨額電費足以輕松數倍覆蓋固變SST相較于傳統設備的初期采購溢價 。此外，損耗的降低意味著數據中心整體制冷能耗的同步下降，這帶來了更為顯著的凈利潤增長以及企業碳足跡（Scope 2間接排放）的大幅削減。正是這種在全生命周期內算得清、看得見的極致經濟賬本 ，強有力地支撐了全球權威分析機構對SST市場規模將在2030年歷史性突破千億級別大關的樂觀預測 。

7. 結論

行至2026年這一歷史性節點，城市直流微電網與集成固態變壓器（SST）的能源網關技術，已徹底跨越了停留在學術實驗室與微縮沙盤中的概念驗證階段。在國家頂級智能電網科技項目指南的戰略驅動下，在《民用建筑直流配電設計標準》等強制性規范的直接約束下，固變SST已實質性演變?yōu)橹蜗乱淮腔鄢鞘羞\(yùn)轉的關鍵系統級基礎設施工程。

本報告的深度拆解與前瞻分析清晰地表明：

國家政策與強制標準的剛性驅動是核心引擎：2026年密集出臺的政策矩陣，從根本上重塑了配電網的技術準入門檻。雙向潮流的絕對調控能力、毫秒級的極速故障響應時效，以及逼近物理極限的轉換能效，已被正式確立為下一代微電網的硬性法則。城市建筑與交通樞紐從被動電力消費者向“光儲直柔”多維柔性節點的蛻變，使得固變SST由“可選的優化方案”躍升為“不可或缺的剛性需求”。

第三代碳化硅（SiC）模塊是決定網關生死的物理基石：以BMF系列為代表的1200V高壓、數百安培級全功率SiC MOSFET模塊，通過將芯片級導通電阻壓榨至不可思議的 2.2mΩ，并憑借優異的高頻開關動態響應機制以及熱機械匹配度極佳的 Si3?N4? 陶瓷基板，徹底沖破了傳統硅基功率器件在兆瓦級、萬赫茲頻段固變SST應用中遭遇的嚴重?zé)岜罎⑴c效率天花板。

商業化拐點已至，千億級新賽道開啟：依托PEBB標準化架構設計帶來的系統CAPEX快速攤薄，以及碳化硅極致高頻效率在數據中心等超高耗能場景中帶來的驚人OPEX節約（千萬級電費削減），固變SST正在展現出對傳統變壓器設備的壓倒性商業替代競爭力。

隨著核心器件技術的不斷迭代收斂與半導體上下游產業鏈的極速成熟，集成高性能SiC模塊的固變SST必將徹底重塑未來智慧城市的能源主動脈。這不僅是一場發生在電力電子底層硬件領域的材料迭代，更是人類社會控制、傳輸與利用電能的宏大形態，從“被動單向分配”向“主動柔性互聯與智能全息路由”演進的一場偉大工業跨越。
