在機器視覺、工業檢測及智能安防領域，Sony FCB-ER9500 作為一款支持4K/60p輸出的高端機芯，正被廣泛應用于高分辨率成像場景。其核心優勢在于高幀率、高帶寬數據輸出能力，這也對信號傳輸鏈路提出了極為嚴苛的要求。尤其是在采用MIPI接口進行高速數據傳輸時，極細同軸線束（micro coaxial cable）成為關鍵連接方案，而阻抗控制則是保障系統穩定性的核心技術點。

一、Sony FCB-ER9500與MIPI高速接口特性

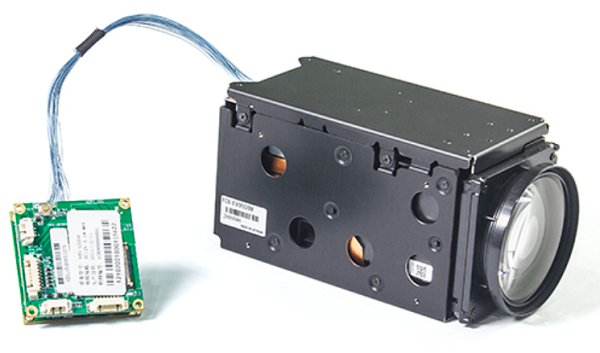

Sony FCB-ER9500具備4K@60fps視頻輸出能力，意味著其內部圖像數據吞吐量極高。類似同系列機芯在MIPI接口下，通常采用多l(xiāng)ane（如4-lane）高速串行傳輸架構，單lane速率可達數Gbps級別 。
MIPI CSI-2接口的典型結構包括：差分時鐘對（Clock Lane）、多組差分?jǐn)?shù)據對（Data Lane）、控制信號（I2C等）；該接口具有：高速（Gbps級）、低功耗、強抗干擾能力；但與此同時，其對傳輸介質的要求也極高，尤其是差分阻抗一致性（通常為100Ω差分）。

二、為什么必須使用極細同軸線束？

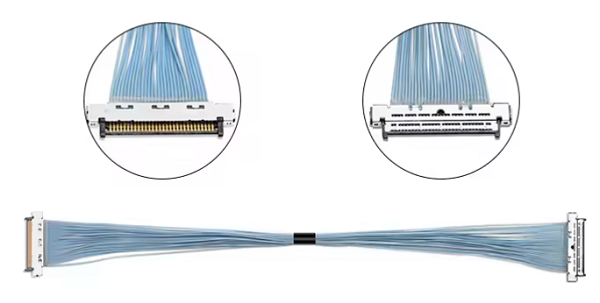

在傳統FPC排線無法滿足長距離或復雜布線需求時，極細同軸線束成為更優選擇，其優勢包括：
1. 更優的信號完整性：極細同軸結構天然具備屏蔽層，可有效降低串?dāng)_與EMI，適用于高頻高速信號傳輸。
2. 支持更長距離傳輸：MIPI接口在標準設計中通常建議較短連接（如幾十厘米級），而通過極細同軸線束可以延長傳輸距離，同時保持穩定性。
3. 靈活布線能力：在工業設備或云臺攝像系統中，空間受限、結構復雜，極細同軸線束更適合動態彎折與緊湊布局。

三、阻抗控制的核心技術要點
在MIPI高速傳輸中，阻抗不連續將直接導致：信號反射、眼圖閉合、誤碼率上升，因此，極細同軸線束必須嚴格控制阻抗。
1. 差分阻抗匹配（100Ω）：MIPI D-PHY標準要求差分阻抗約為100Ω，這需要在線材設計階段精確控制。
2. 單端阻抗一致性（50Ω）：每根同軸線單端阻抗通常為50Ω，形成差分對后達到100Ω。
3. 長度匹配（Skew控制）：各lane之間必須嚴格等長，否則會產生時序偏移（Skew），影響數據同步。
4. 連接器過渡設計：從板端連接器（如BTB或I-PEX）到極細同軸線束，必須避免阻抗突變。

四、極細同軸線束在實際應用中的挑戰
1. 高頻損耗問題：隨著頻率提升（GHz級），導體損耗與介質損耗顯著增加，需要優化材料（如低損耗介質）。
2. EMI與串?dāng)_：盡管同軸結構具備屏蔽，但多線束并行時仍需合理布局與屏蔽設計。
3. 工藝一致性：極細同軸線束加工精度要求極高，任何微小偏差都可能導致阻抗失配。
4. 系統級協同設計：不僅線束本身，PCB走線、連接器、接口芯片都必須協同設計，否則再優質的線束也難以發揮作用。

五、應用趨勢：從FPC到極細同軸的演進
隨著4K/8K、AI視覺、自動駕駛等應用發展，數據帶寬持續提升，傳統FPC逐漸難以滿足要求。極細同軸線束正逐步成為以下場景的主流方案：高端工業相機、醫療內窺設備、車載攝像系統、云臺變焦攝像機（如FCB系列）；其本質原因在于：高速信號傳輸?shù)暮诵囊褟摹斑B接”轉向“信號完整性工程”。

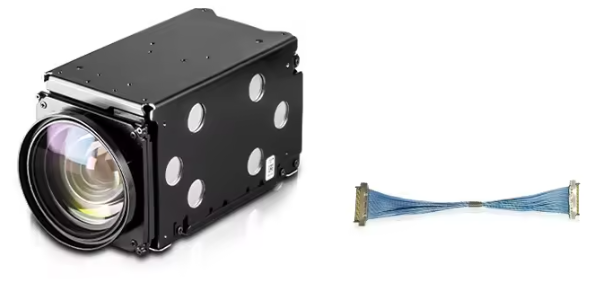

在Sony FCB-ER9500這類4K高速成像系統中，MIPI接口帶來的Gbps級數據傳輸，對信號鏈路提出了極高要求。極細同軸線束憑借優異的屏蔽性能、阻抗可控性和布線靈活性，成為連接機芯與處理平臺的重要橋梁。
如果你也在關注Sony FCB-ER9500這類高速視覺系統中的信號完整性與連接方案，歡迎評論區持續交流，我是【雷速極細同軸線束網】，帶你深入了解更多極細同軸線束與高速互連技術！
