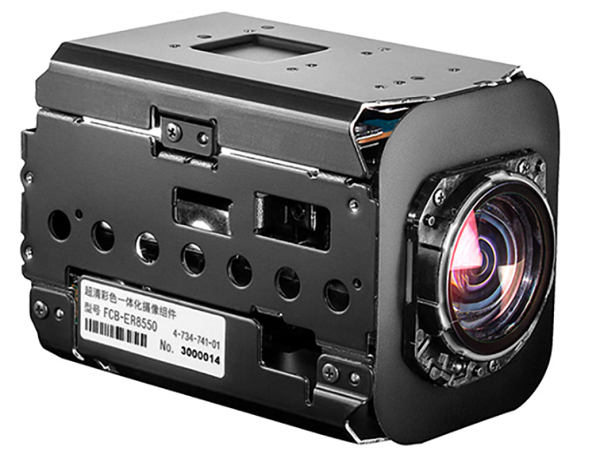

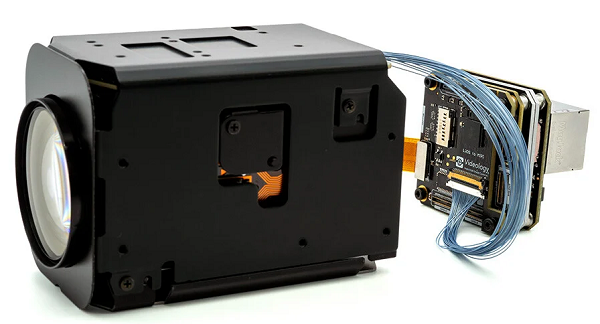

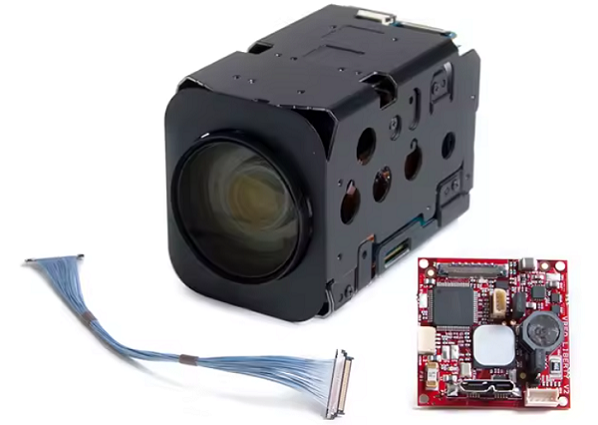

在超高清視覺系統快速發展的背景下，4K分辨率已成為工業成像、安防監控及高端嵌入式視覺方案的主流配置。以 Sony FCB-ER8550 為代表的高清一體化機芯，在實現高畫質輸出的同時，對信號傳輸鏈路提出了更高要求。其中，作為關鍵傳輸介質的極細同軸線束（Micro Coaxial Cable），其損耗特性直接影響整套系統的穩定性與圖像質量。

一、4K視頻傳輸對線束的性能要求
4K視頻意味著更高的數據吞吐量。以常見的MIPI或LVDS接口為例，其單通道速率可達數Gbps級別。在如此高速的數據傳輸條件下，線束不僅要滿足基本的導通功能，還需具備以下特性：
低插入損耗（Insertion Loss）
良好的阻抗連續性（通常為50Ω或100Ω差分）
優異的屏蔽性能
穩定的傳輸延遲與低抖動
極細同軸線束因其結構緊湊、屏蔽性能優異，被廣泛應用于此類高頻高速場景。

二、極細同軸線束的損耗來源分析
在Sony FCB-ER8550的應用中，極細同軸線束的損耗主要來源于以下幾個方面：
1. 導體損耗（Conductor Loss）：由于趨膚效應（Skin Effect），高頻信號趨向于在導體表面?zhèn)鬏?，等?a target="_blank">電阻增大。極細同軸線由于導體直徑較小，在高頻下更容易產生顯著損耗。
2. 介質損耗（Dielectric Loss）：絕緣材料（如FEP、PTFE等）在高頻電場作用下會產生能量吸收，表現為信號幅度衰減。材料的介電常數與損耗角正切（tanδ）是關鍵指標。
3. 反射損耗（Return Loss）：阻抗不連續（如連接器接口、焊點不良）會導致信號反射，形成駐波，從而降低有效信號能量。
4. 屏蔽不良導致的輻射損耗：在復雜電磁環境中，若屏蔽層設計不足或編織密度不夠，會導致信號泄漏或外部干擾耦合，進一步加劇信號衰減。

三、線束長度與損耗的關系
在實際工程中，極細同軸線束的長度對信號質量影響極大：
長度越長，插入損耗越大；
高頻信號（如4K視頻）對長度更敏感；
常見經驗值：當傳輸速率達到3Gbps以上時，線長建議控制在100~200mm以內；
對于Sony FCB-ER8550這類高帶寬設備，合理控制線束長度是保障信號完整性的關鍵措施之一。

四、優化極細同軸線束損耗的設計策略
為了降低損耗并提升系統穩定性，可以從以下幾個方面進行優化：
1. 選用高品質材料：導體采用鍍銀銅或高純度銅，介質材料選用低損耗介質（如發泡PTFE）。
2. 精準控制阻抗：通過結構設計（導體直徑、介質厚度）確保阻抗穩定，減少反射損耗。
3. 提升加工工藝：精密焊接，減少接口不連續；控制剝線長度與壓接質量。
4. 加強屏蔽結構：采用高密度編織或鋁箔+編織雙層屏蔽，提升抗干擾能力。
5. 仿真與測試驗證：通過TDR（時域反射）與S參數測試，評估線束在實際頻段下的性能表現。

在Sony FCB-ER8550的4K視頻傳輸系統中，極細同軸線束不僅是簡單的連接組件，更是影響信號質量的核心因素。其損耗主要來源于導體、介質、反射以及屏蔽等多個方面。通過合理選材、優化結構設計以及嚴格工藝控制，可以顯著降低信號衰減，提升整體系統穩定性與圖像表現。
