PROFINET轉MODBUS TCP，西門子1200：協議不通？疆鴻智能網關：拿來吧你

一、項目痛點：協議孤島與數據斷層

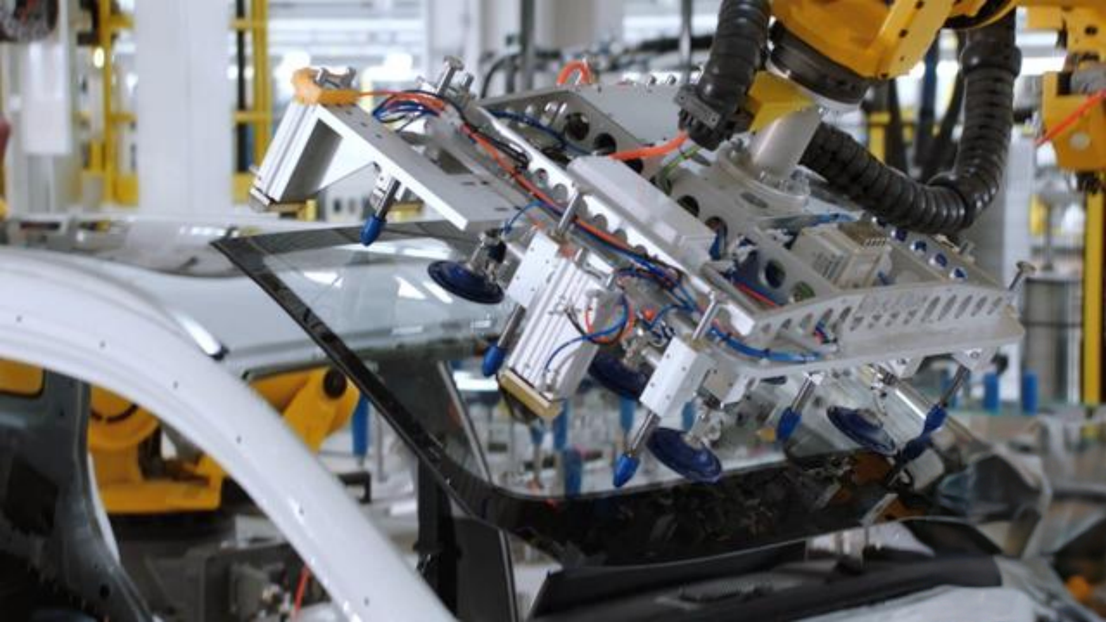

在某高端汽車制造廠車窗涂膠工位，核心設備存在顯著異構：西門子S7-1500 PLC（PROFINET IO控制器）與庫卡機器人（僅支持MODBUS TCP）及多組第三方伺服編碼器形成協議孤島。原方案通過硬接線交互，存在以下頑疾：

1. 信息容量受限：僅能傳輸啟停等布爾量，機器人實時位姿、膠槍壓力等關鍵模擬量無法閉環反饋，導致涂膠軌跡偏移無法動態補償。

2. 故障追溯困難：缺乏統一時鐘域，當出現膠線斷膠時，無法精準關聯PLC邏輯狀態與機器人運動參數，平均故障排查時間（MTTR）長達45分鐘。

二、解決方案：協議轉換網關的“橋梁”角色

引入疆鴻智能JH-TCP-PN網關，構建“一主一從”異構網絡：

- PROFINET側：網關作為智能從站，通過GSDML文件集成至西門子博途工程，與PLC建立150ms實時周期數據交換，映射16字節輸入（狀態反饋）與32字節輸出（控制指令）。

- MODBUS TCP側：網關作為主站，以100ms輪詢周期并行讀取涂膠機器人關節坐標與編碼器線速度，并將PLC下發的軌跡補償值寫入機器人控制器。

三、實施前后對比

| 維度 |實施前 |實施后 |

|------|--------|--------|

| 數據交互 | 16個離散DI/DO，僅啟停信號 | 200字節實時數據包，含位置、壓力、速度多維參數 |

| 軌跡精度 |±2.5mm（機械限位） |±0.5mm（基于編碼器閉環補償） |

| MTTR | 45分鐘（人工分段排查） | 12分鐘（通過Wireshark抓包回溯） |

| 換型效率 |人工切換配方15分鐘/次 |一鍵配方下發，30秒內完成參數同步 |

四、應用效果

改造后，該工位膠線合格率從92.3%躍升至99.7%。關鍵收益體現在：

- 動態補償機制：編碼器實時反饋玻璃弧度波動，PLC通過網關將修正值寫入機器人，消除車速變化引發的膠型不均。

- 全鏈路診斷：網關Web界面可實時監測雙協議棧報文，運維人員通過時間戳比對，3分鐘內定位到某次因電磁干擾導致的MODBUS TCP重傳丟包事件。

五、專業性總結

本案例驗證了協議網關在離散制造場景的核心價值——“協議轉換是表，數據治理是里”。成功部署需注意三點：

1. 數據建模：在PLC側統一采用標準化的“控制字-狀態字-設定值-實際值”四段式數據結構，降低網關映射復雜度；

2. 時序對齊：針對涂膠這類高速工藝，必須計算PROFINET周期與MODBUS輪詢的累積相位差，必要時在網關中設置輸入輸出數據緩存區進行時間戳同步；

3. 冗余考量：對于關鍵工位，采用雙網關主備模式，通過VRRP協議實現毫秒級切換，避免單點故障導致全線停臺。

該方案為多品牌設備混線場景提供了“非侵入式”改造范本，在保障原有設備資產價值的前提下，以極小硬件成本打通了OT層數據經脈。
