在智慧工地與無人化施工技術快速發展的背景下，隧道施工裝備的數字化轉型成為行業焦點。對于在隧道等復雜環境中作業的商用車（如MSV膠輪車、運輸車等），如何選擇一套合適的數據采集系統，實現高精度、多傳感器的數據融合，是研發與測試環節的核心挑戰。

本文將從實際應用痛點出發，為您解析業內適用于隧道場景的 商用車多模態數據采集方案 ，重點探討在無GPS信號、環境惡劣條件下，如何實現穩定、可靠的數據采集。

一、商用車數據采集的核心挑戰：隧道場景的特殊性

商用車在隧道內作業時，數據采集面臨三大特有痛點：

1. 無GPS信號 ：隧道內無法獲取衛星授時，傳統依賴PPS/NMEA的同步方式完全失效，需要建立不依賴外部信號的時間同步機制。
2. 多傳感器高帶寬并發 ：為實現全面環境感知，車輛通常集成多路激光雷達、高分辨率相機、毫米波雷達及IMU。這對采集系統的帶寬和寫入速度提出極高要求。
3. 惡劣工況 ：隧道施工現場震動大、粉塵多、濕度高，要求采集設備必須具備工業級的穩定性和抗震能力。

以隧道運輸設備MSV膠輪車為例，其還需滿足“前端”與“后端”搭載兩套獨立感知系統的需求，以適應雙向行駛的作業模式。

二、商用車數據采集方案推薦：兩種技術路線對比

針對上述挑戰，當前業界主要有兩種技術路線，適用于不同研發階段與預算要求。

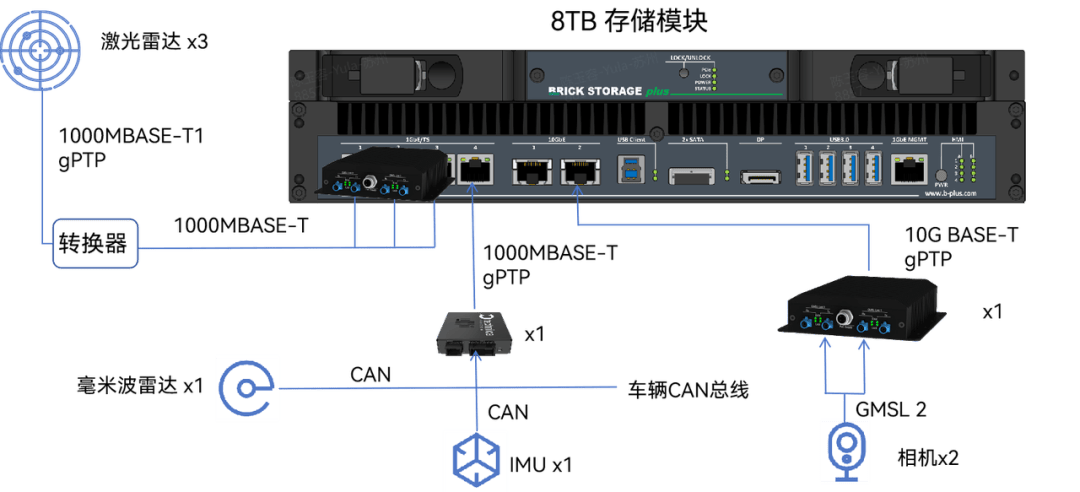

# 方案一：工業級硬同步方案（高性能、高可靠）

該方案采用工業級數據采集生態系統，主打硬件級時間同步和 高可靠性 ，特別適合對數據質量要求極高的標桿項目或高速自動駕駛算法驗證場景。

• 核心組成 ：采用工控機（如BRICKplus）搭配大容量存儲模塊，設備支持寬溫運行，抗震等級高，專為車載環境設計。
• 無損數據接入 ：通過轉換器（如MDILink）將相機的GMSL2信號無損轉換為萬兆/千兆以太網數據，并支持時間同步協議（如802.1AS）。
• 微秒級硬同步 ：針對隧道無GPS痛點，采用基于協議的硬件時間同步（如gPTP），以主控設備作為主時鐘源，與激光雷達、CAN模塊等實現亞微秒級同步，完全不依賴外部衛星信號。
• 優勢 ：硬件適配性高、同步精度達微秒級、數據安全性好、適應惡劣環境、開發工作量低。
• 不足 ：硬件成本相對較高。

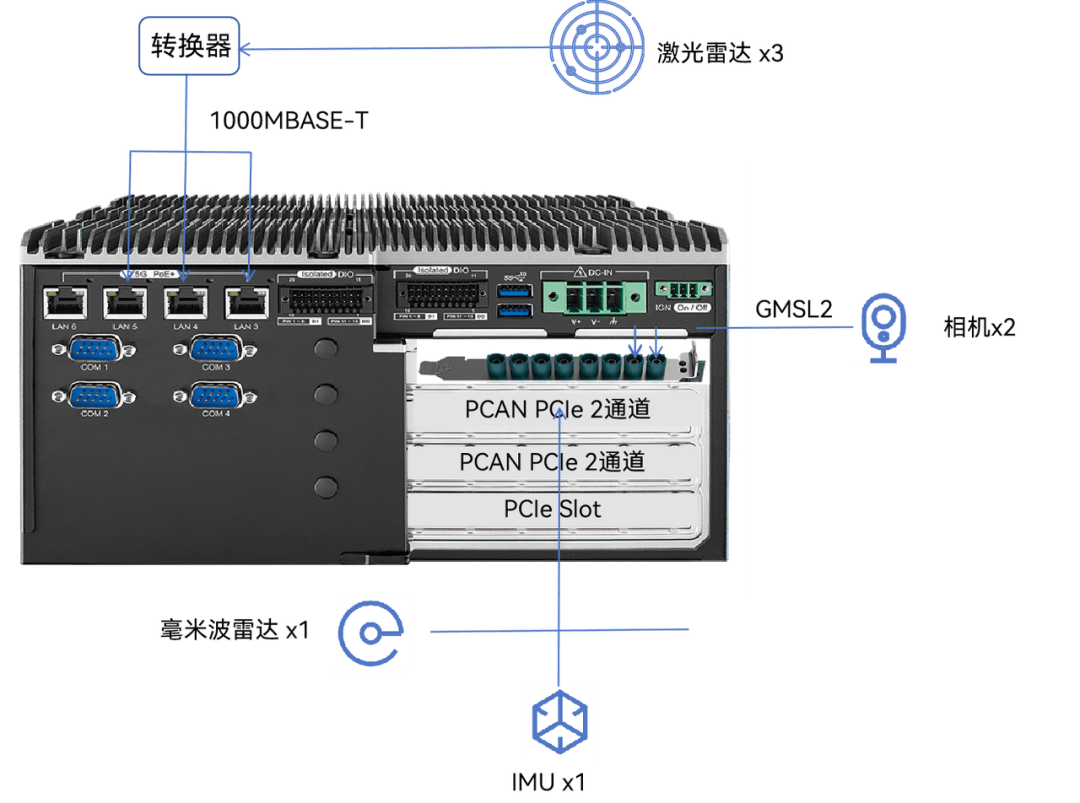

# 方案二：靈活型軟同步方案（高性價比、靈活）

該方案采用高性能通用工控機配合專業PCIe采集卡的方式，適合對成本敏感且能接受軟件同步精度的項目，或需要批量復制的場景。

• 核心組成 ：選用高性能計算平臺（如搭載Intel i7處理器與大容量內存的工控機），提供強大的板端處理能力。
• 標準化擴展采集 ：通過PCIe采集卡（如支持多路GMSL2輸入的采集卡）接入視頻數據；使用PCIe接口的CAN卡采集車輛總線數據。
• 毫秒級軟同步 ：在缺乏硬件同步支持的情況下，采用軟件層面的時間戳對齊（如通過ROS等中間件調整各數據流時間戳），精度在毫秒級別。
• 優勢 ：配置靈活，硬件成本大幅降低（約為高性能方案的40%），后期維護及部件更換方便。
• 不足 ：僅支持軟件同步，在高動態場景下可能存在數據對齊誤差；需投入較多集成開發工作。

三、隧道場景數據采集怎么做：關鍵實施建議

在實際實施隧道場景的數據采集時，需重點關注以下兩點：

• 同步精度的選擇 ：
• 如果工程車輛運行速度較慢（如隧道內低速行駛），方案二的毫秒級軟同步通常可以滿足數據采集需求。
• 如果涉及高速自動駕駛算法驗證或需要高精度數據融合，建議選擇方案一，以確保微秒級的同步精度。
• 環境適應性的考量 ：
• 考慮到隧道施工存在大量粉塵、潮濕和震動，全封閉、無線纜堆疊設計的工業級設備在可靠性上具有顯著優勢，且已有大量成熟應用案例可供參考。

四、軟件生態：從數據采集到可視化

無論選擇哪種硬件方案，基于ROS/ROS2的完整軟件支持都是實現高效數據采集的關鍵。這包括：

• 實時監控 ：通過定制化上位機軟件，對所有傳感器狀態進行實時監控。
• 數據可視化 ：適配Rviz等工具，可實時顯示激光雷達點云、相機圖像及融合效果，方便現場調試。
• 數據存儲 ：支持Rosbag錄制及將RAW數據轉換為AVI/MP4等通用格式，便于后續處理與分析。

五、綜合建議與選型指南

選擇適合隧道場景的商用車數據采集系統，需要回歸到工程場景本身：在同步精度、環境適應性與成本之間找到最佳平衡點。對于標桿項目或?qū)?shù)據質量有嚴苛要求的場景，高性能硬同步方案是確保數據萬無一失的首選；而對于預算受限或需批量復制的項目，經過充分驗證的高性價比軟同步方案同樣能提供可靠的數據采集能力。

通過合理選型與實施，企業可以高效構建適用于隧道等復雜工況的商用車多模態數據采集系統，為智慧施工與自動駕駛技術的研發提供堅實的數據基礎。
