智慧工地與無人化施工技術的持續推進，推動了工程商用車的數字化轉型，尤其是隧道施工場景下的工程車輛，對數據采集系統的場景適配性、精度和穩定性提出了更高要求。隧道內無GPS信號、高帶寬數據并發、惡劣作業工況等問題，成為商用車數據采集的核心難點。本文以隧道運輸MSV膠輪車為應用載體的工程車輛多模態數據采集系統，解析業內常用的兩類差異化技術方案，希望為各類商用車數據采集提供了可落地的實施思路。

一、工程商用車數據采集的核心需求及痛點

隧道施工用MSV膠輪車作為工程商用車的典型代表，主要承擔TBM隧道施工物料運輸工作，其作業特性集中體現了商用車在隧道場景中數據采集的核心需求，同時也暴露了該場景下的采集痛點，具體體現在環境、設備和技術三個層面：

1. 作業環境與設備布局的特殊要求 ：車輛長期在狹長、封閉的隧道內雙向行駛，需在前后端各搭載一套獨立的感知系統；為實現全環境感知，單車需集成多類型多數量傳感器，包括4路華陽GMSL2 3M視覺相機、6顆激光雷達（主雷達+補盲雷達）、2顆ARS410毫米波雷達、2顆IMU hwt905-CAN定位姿態傳感器，同時需完成車輛CAN總線數據采集，傳感器布局需兼顧感知、建圖、定位及AEB等核心功能。
2. 隧道時空同步的技術障礙 ：隧道內無法獲取GPS/GNSS衛星授時，傳統依賴PPS/NMEA的同步方式完全失效，成為數據時間戳對齊的核心問題，也是隧道場景數據采集的主要技術難點。
3. 高帶寬并發的硬件性能需求 ：多路激光雷達與高分辨率相機的同時接入，產生高帶寬并發數據，對采集系統的帶寬承載能力、數據寫入速度提出了嚴苛要求。
4. 工業級的環境適配性要求 ：隧道施工現場存在強震動、多粉塵的惡劣工況，普通采集設備易出現故障，要求數據采集設備具備極高的工業級穩定性、抗震性和防塵性。

二、工程商用車數采技術方案

針對商用車在隧道場景中的數據采集痛點，結合不同研發階段、項目預算及精度需求，形成了工業級硬同步方案和靈活型軟同步方案兩類差異化技術路線，均能實現多傳感器數據的有效采集與融合，適配商用車不同應用場景及隧道施工的實際需求。

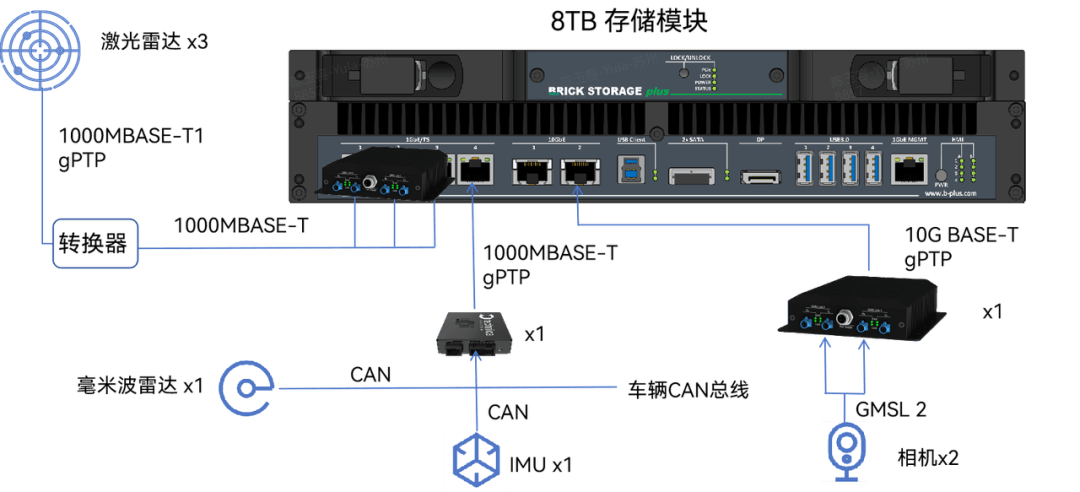

# 1、工業級硬同步方案（BRICKplus + MDILink）

本方案基于德國b-plus數據采集生態系統打造，主打硬件級時間同步和高可靠性，核心圍繞工業級設計實現全鏈路的穩定采集，具體配置與技術特點如下：

1. 核心算力與存儲 ：搭載BRICKplus工控機，配備8TB大容量BRICK STORAGE存儲模塊，設備支持寬溫運行，抗震等級高，專為車載惡劣環境設計，可適配隧道粉塵、震動的作業工況。
2. 無損數據全接入 ：通過MDILink轉換器將相機GMSL2信號無損轉換為萬兆/千兆以太網數據，該轉換器適配GMSL、CSI-2、FPDLink等多種接口傳感器，實現原始數據和時間戳的無損解耦，RAW數據可轉換為AVI、MP4等格式便于后續分析；通過TE CAN combo模塊完成CAN/CAN-FD數據采集，實現多類型數據的全量接入。
3. 微秒級硬同步技術 ：針對隧道無GPS痛點，采用基于XTSS協議的gPTP硬件時間同步，由BRICKplus作為主時鐘源，與激光雷達、MDILink及CAN模塊實現亞微秒級同步，完全不依賴外部衛星信號，徹底解決隧道時空同步難題。
4. 閉環數據極速回傳 ：配備BRICK THUNDER DOCK，支持通過雷電3接口或萬兆網口實現數據極速回傳，大幅縮短數據落地時間，提升數據處理效率。

該方案的核心優勢為硬件適配性高、微秒級同步精度、數據安全性好、適應惡劣環境且開發工作量低，僅硬件成本相對較高，適合對數據精度和穩定性要求嚴苛的商用車研發及隧道施工場景。

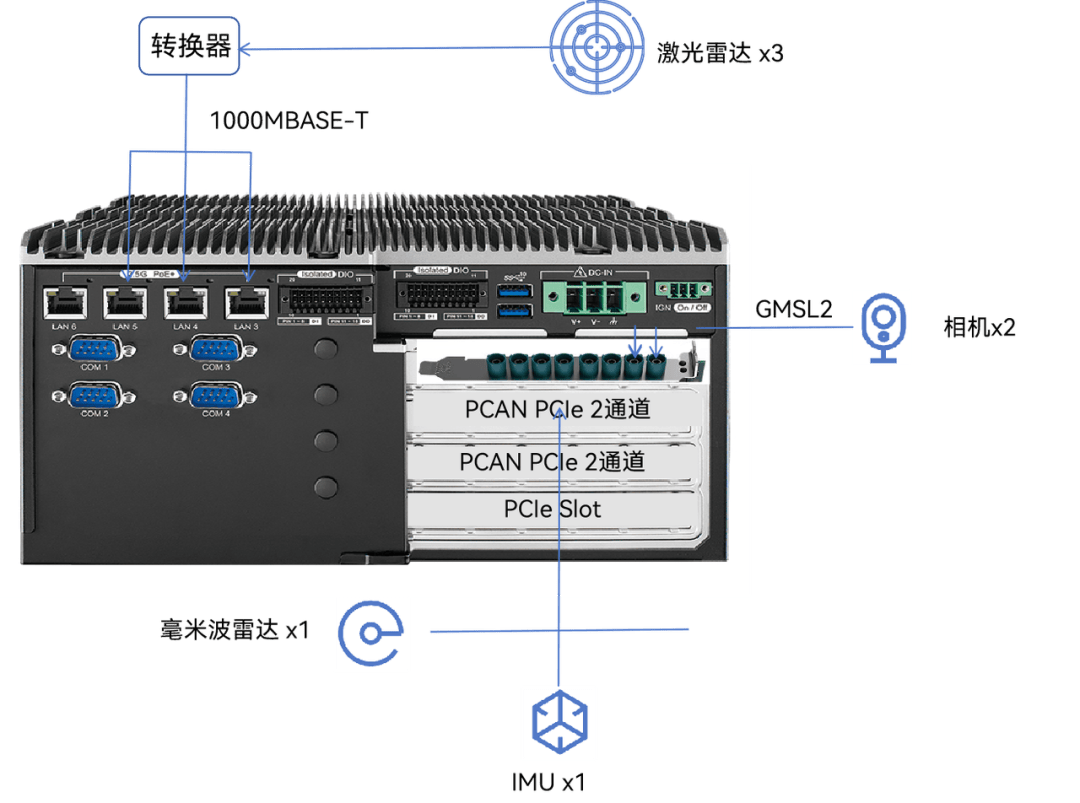

# 2、靈活型軟同步方案（ECX-3800 + PCIe采集卡）

本方案采用高性能通用工控機配合專業PCIe采集卡的組合形式，適合對成本敏感且能接受軟件同步精度的商用車數據采集項目，核心配置與技術特點如下：

1. 高性能計算平臺 ：選用ECX-3800 PEG工控機，搭載Intel i7-13700E處理器與64GB DDR5內存，具備強大的板端數據處理能力，可滿足多傳感器并發數據的處理需求。
2. 標準化擴展采集 ：視頻采集采用友思特Proframe 3.0采集卡，支持4路GMSL2輸入，適配性強；CAN采集采用PCAN-PCI Express FD 4通道卡，通過PCIe接口直接通信，擴展方式標準化，便于設備搭配。
3. 毫秒級軟同步技術 ：在缺乏硬件PTP支持的情況下，通過軟件層面實現時間戳對齊，依托ROS等中間件調整各數據流時間戳，同步精度達毫秒級別，可滿足隧道內低速行駛的商用車數據采集需求。
4. 便捷化存儲設計 ：采用標準SATA接口的8TB SSD（如三星870 EVO），支持直接插拔換盤，數據存儲與設備維護操作便捷，后期部件更換難度低。

該方案的核心優勢為配置靈活、硬件成本大幅降低（約為工業級硬同步方案的40%）、后期維護方便，不足在于僅支持毫秒級軟同步，在高動態場景下可能存在數據對齊誤差，且需要投入較多的集成開發工作。

3、軟件生態與可視化支撐

工業級硬同步和靈活型軟同步兩類硬件方案，均搭配基于ROS/ROS2的完整軟件支持體系，實現了數據采集從實時監控到可視化調試、多格式存儲的全流程覆蓋，為商用車及隧道場景數據采集的現場調試和后續數據分析提供了便捷支撐，核心功能包括：

1. 傳感器實時狀態監控 ：定制化數采上位機軟件，可對所有接入傳感器的運行狀態進行實時監控，及時發現設備異常，保障數據采集過程的穩定性。
2. 多維度數據可視化調試 ：完美適配Rviz可視化工具，可實時顯示激光雷達點云、相機圖像及多傳感器數據融合效果，方便工程師現場開展調試工作，提升調試效率。
3. 多格式數據存儲 ：支持Rosbag專業格式錄制采集數據，同時可通過上位機將RAW原始數據轉換為AVI、MP4等通用格式，滿足不同的數據分析、存儲與使用需求。

三、選型原則

商用車與隧道場景數據采集方案的選擇，需回歸工程實際場景，結合 同步精度需求 、環境適應性要求及項目預算與規模綜合考量，核心選型原則如下：

1. 按同步精度選型 ：若隧道內工程車輛為低速行駛，或商用車數據采集對同步精度要求不高，毫秒級軟同步方案可滿足使用需求；若涉及商用車高速自動駕駛算法驗證，或隧道施工對數據同步精度要求嚴苛，建議選擇微秒級硬同步方案。
2. 按環境適應性選型 ：隧道施工存在粉塵多、潮濕、震動強的典型工況，對設備可靠性要求極高，工業級硬同步方案的BRICKplus工控機采用全封閉、無線纜堆疊設計，在環境適配性和設備可靠性上具備顯著優勢，且該設備已在德系主機廠有大量成熟應用案例。
3. 按項目需求選型 ：工業級硬同步方案適合作為標桿項目的首選，可有效保障數據質量，降低開發風險；靈活型軟同步方案適合預算受限或需要批量復制的隧道施工場景，建議在項目前期開展充分的PoC（概念驗證）測試，重點驗證軟同步在隧道實際工況下的穩定性。
