射頻前端里，有一種器件常常低調得像背景音：它不發光，不發熱，不上電，甚至在電路板上也可能只是一顆小小的封裝。但當你把手機、路由器、藍牙耳機、車載鑰匙或物聯網模組拆開，沿著天線端往下追蹤，往往會在天線與收發機芯片之間、在功放與天線開關之間、在混頻器與濾波器之間，遇見它的身影——rf balun。它的名字來自“balanced-unbalanced”，中文常譯作“巴倫”或“平衡不平衡變換器”。它做的事看似簡單：把單端信號優雅地變成差分，或把差分準確地還原為單端；但在射頻世界里，這一步轉換的成敗，決定了噪聲、線性度、輻射、匹配、甚至整機的穩定性。

單端與差分，是兩種信號表達方式。單端像獨白：信號相對于地來回擺動，路徑清晰，卻容易把外界干擾“順手”帶進來；差分像對話：兩條線一正一反、幅度相等、相位相反，外界共模干擾在兩者相加時被抵消，系統的抗擾更強。更關鍵的是，現代射頻芯片內部越來越偏愛差分結構——差分LNA、差分混頻器、差分PA驅動級、差分ADC/DAC接口——因為差分可以提高動態范圍、改善偶次失真、抑制本振泄漏與串擾。在芯片的硅片上實現差分并不奢侈，但天線與同軸測試口的世界依舊是單端的：50&75歐姆、對地參考、走線簡潔。于是rf balun就像翻譯官，站在兩種語言之間，既要譯得準確，還要譯得漂亮：阻抗要變換得恰到好處，相位要嚴絲合縫，幅度要左右對稱，帶寬要覆蓋目標頻段，插入損耗要盡可能低，還不能引入額外的輻射與寄生諧振。

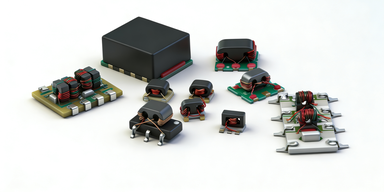

從原理上看，巴倫并非只有一種“長相”。經典的分布參數巴倫可以用傳輸線結構實現，例如四分之一波長變壓器式、Marchand巴倫、同軸/微帶耦合式結構等，常見于更高頻或需要大功率的場景；而在移動終端、IoT等高度集成的產品里，人們更常用的是基于磁性耦合的無源集總巴倫——本質上是一個微型變壓器或耦合電感網絡，被做進多層陶瓷或薄膜基板里，成為可以直接貼片的器件。這類產品在村田（Murata）、TDK、線藝等平臺的資料里經常出現：小封裝、明確的中心頻點或?qū)拵€、給出S參數與幅相平衡指標，強調“適配差分射頻IC與50歐姆天線/測試端口”的系統價值。

如果說“把單端變差分”只是表面動作，那么巴倫真正的功夫在三件事上：阻抗、平衡、隔離。

第一是阻抗。射頻系統講究匹配：50歐姆的天線、濾波器、開關、測試設備構成了習慣的生態；而差分端常見等效阻抗可能是100歐姆、200歐姆，甚至帶有復雜的頻率相關成分。巴倫通過匝比或網絡拓撲實現阻抗變換，使信號能量不在接口處無謂反射。反射帶來的不僅是增益損失，還可能讓功放在某些頻點“看見”異常負載，引發效率下降、線性變差，甚至引起自激與溫升。

第二是平衡。差分不是“兩條線就叫差分”，而是幅度與相位必須匹配。優秀的rf balun會給出幅度不平衡（amplitude imbalance）與相位不平衡（phase imbalance）的數據，例如在目標頻段內相位偏差控制在幾度以內、幅度差控制在0.5 dB或更小。為什么這很重要？以差分混頻器為例，相位不平衡會讓本該相消的分量殘留，帶來本振泄漏和雜散；在差分PA驅動中，幅相不平衡會把偶次失真“放”出來，影響ACLR和EVM。差一點點，可能就從“能過指標”變成“怎么都差一口氣”。

第三是隔離與共模抑制。差分電路討厭共模，單端世界卻處處是地回路、寄生耦合和結構電流。巴倫良好的隔離特性可以降低端口之間的串擾，也能讓共模噪聲更少地侵入差分端。在一些器件資料里，你會看到“共模抑制比”“端口隔離度”或相關的S參數，這些指標對抑制系統級的“莫名其妙的噪聲底抬升”尤其關鍵。很多工程師都有過這樣的經驗：版圖看似合理，天線也匹配，整機卻在某個姿態或某條線纜靠近時性能波動；問題往往不在大器件，而在平衡是否被破壞，是否有共模電流趁虛而入。巴倫在這里就像守門人：門開得對稱，風聲才不會灌進屋里。

在實際選型中，rf balun是一門兼顧理論與手感的學問。首先要看頻段與帶寬：是窄帶的蜂窩頻段，還是覆蓋2.4 GHz/5 GHz的Wi?Fi與藍牙組合，抑或是更高頻的UWB、GNSS前端？不同拓撲對帶寬的天賦不同，分布式結構往往更容易做寬帶，而集總式更適合小型化但需要小心寄生。其次看插入損耗：每0.3 dB都是預算里的真金白銀，尤其在接收鏈路上，它直接抬高噪聲系數；在發射鏈路上，它吞掉功率、增加PA負擔。再看功率與線性：有的巴倫用于LNA輸入，功率很?。挥械挠糜赑A輸出或驅動級，必須承受更高的電壓擺幅與溫度。器件平臺常會標注額定功率、工作溫度、直流偏置能力（某些結構允許直流通過，便于給有源器件饋電），這些細節決定了它是否能在你的電路里長期安穩地“隱身”。

還有一個常被低估的環節是版圖與接地。巴倫雖然是無源件，但它與周圍走線共同構成射頻結構：差分線必須盡量等長等寬、盡量對稱，周圍的地與屏蔽要一致；單端端口的回流路徑要清晰；任何不對稱的過孔、焊盤、開窗，都可能把精心設計的平衡“掰歪”。很多廠商應用筆記會建議：差分對從巴倫到芯片引腳要短，避免在差分對之間插入不對稱的支線；在需要時加入共模扼流或優化地參考，以維持電磁場分布的對稱。你會發現，巴倫不是一個“放上去就好”的器件，它更像一個需要舞臺燈光配合的舞者：燈光偏一點，它就不再輕盈。

從系統角度看，rf balun之所以關鍵，是因為它處在“芯片世界”與“天線世界”的交界處。芯片世界追求差分、抑制、線性與集成；天線世界追求匹配、效率與輻射的可控。巴倫把兩者連接起來，讓差分電路不必為單端妥協，讓單端天線也能享受差分的好處。它并不轟轟烈烈，卻能在關鍵時刻把指標拉回。
