tACS-rTMS聯合治療電磁干擾概述

tACS-rTMS聯合治療通過將重復經顱磁刺激脈沖相位鎖定在經顱交流電刺激的特定相位（如波峰）上，實現對神經振蕩的協同調控。該聯合治療方案主要應用于神經精神疾病領域，如抑郁癥、阿爾茨海默病、精神分裂癥及意識障礙等，旨在通過增強或抑制特定頻段的腦振蕩活動來改善臨床癥狀。然而，rTMS在工作時會產生瞬變的強脈沖磁場，該磁場會在tACS的閉合回路中感應出較大的電壓尖峰，如圖1(a)和圖1(b)所示。這種電磁干擾不僅會嚴重扭曲tACS波形，還可能干擾刺激的安全性與有效性，成為聯合治療中亟需解決的核心問題。

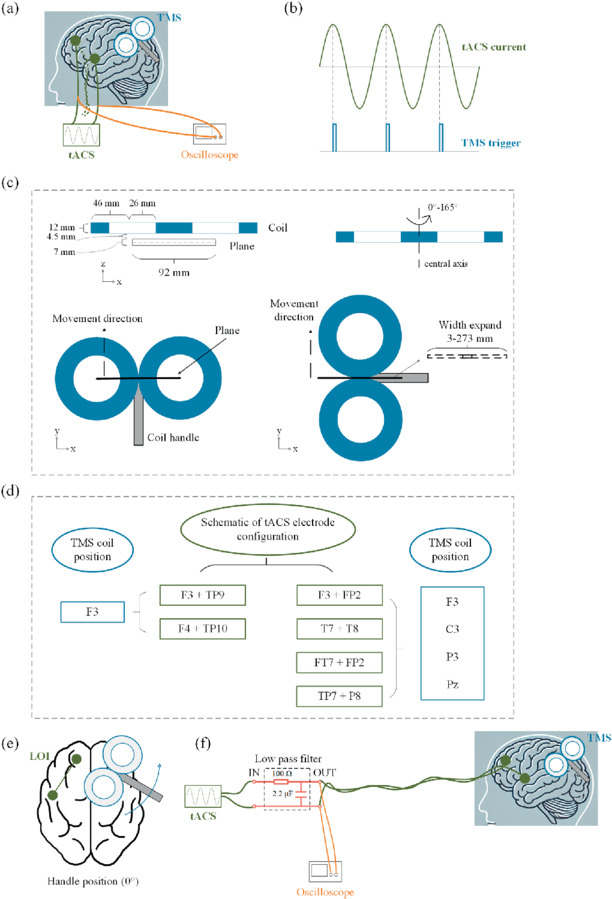

圖1 聯合治療電磁干擾抑制方法學框架

圖1系統展示了本研究的整體技術路線與實驗裝置。其中，圖1(a)為聯合治療系統的電磁干擾測量示意圖，示波器連接至tACS回路終端，用于采集TMS脈沖誘發的電壓尖峰；圖1(b)為時序同步方案，顯示rTMS脈沖精確鎖定在tACS正弦波的波峰相位（精度±1 ms）；圖1(c)為仿真設置，展示“8”字形線圈繞中心軸旋轉（0°–165°）及檢測平面在垂直/平行兩種方向下的布置方式；圖1(d)為電極配置與線圈位置示意圖，列出了多種電極組合（如F3-FP2、T7-T8等）及TMS靶點（如DLPFC、M1等）；圖1(e)定義了“關注線”及線圈初始方向（手柄垂直于關注線）；圖1(f)為一階RC低通濾波電路圖（R=100Ω, C=2.2μF，截止頻率723 Hz），用于濾除TMS高頻干擾。該圖完整勾勒了“仿真建模+實驗驗證+硬件優化”的多模態抑制框架

HUIYING

tACS-rTMS聯合治療系統概述

本研究構建了一套多模態電磁干擾抑制框架，主要包括以下四個子系統：

線圈方向調控：通過機器人臂精確控制“8”字形線圈的旋轉角度（0°–165°），評估不同方向下磁通量與干擾電壓的變化。仿真結果顯示，當線圈手柄與tACS回路平面垂直（0°）時磁通量最小，如圖1(c)所示；實驗進一步驗證，最優線圈方向因電極配置與刺激靶點而異，如在F3-FP2配置下90°方向干擾降低91.92%。

電極導線布局優化：對比“自然懸垂”與“絞線”兩種導線布置方式，如圖1(a)所示。絞線通過減小回路面積，有效降低磁通穿透，進而抑制干擾電壓。實驗表明，在F4-TP10配置下，絞線方式使干擾降低20.99%，驗證了仿真中3.5 mm高度平面（模擬絞線）磁通量遠低于100 mm高度平面（模擬自然懸垂）的結論，如圖2(a)所示。

電極空間配置優化：實驗中設置了多種電極配置（如F3-FP2、T7-T8、F3-TP9、F4-TP10等）與TMS靶點（如DLPFC、M1、AG、PC等），如圖1(d)所示。通過改變電極與線圈的相對位置，利用空間隔離減少電磁場重疊。例如，F(xiàn)4-TP10配置下DLPFC-TMS干擾比低至0.05，遠低于同靶點下F3-FP2配置的0.90，證明了電極空間布局在抑制干擾中的關鍵作用。

低通濾波電路設計：在tACS回路中插入一階RC低通濾波器（R=100Ω, C=2.2μF，截止頻率723Hz），如圖1(f)所示。該濾波器在保留10 Hz tACS信號（衰減-0.000858 dB）的同時，對3 kHz TMS高頻干擾實現-12.58 dB的顯著衰減，實測中干擾信號幾乎完全消除。

HUIYING

tACS-rTMS聯合治療系統如何進行干擾測量

干擾測量通過示波器（PicoScope 6402D）完成，探頭連接至tACS電極導線的回路終端，實時采集TMS脈沖在tACS信號中誘發的瞬態電壓尖峰，如圖1(a)所示。每個實驗條件下連續測量三次尖峰幅值并取平均值，定義“干擾比”為干擾電壓與tACS峰峰值之比。仿真中則通過COMSOL計算磁通量，評估不同配置下的干擾趨勢，如圖2(a)–圖2(d)所示。該測量方法實現了對干擾電壓的定量評估，為各抑制策略的效果驗證提供了可靠依據。

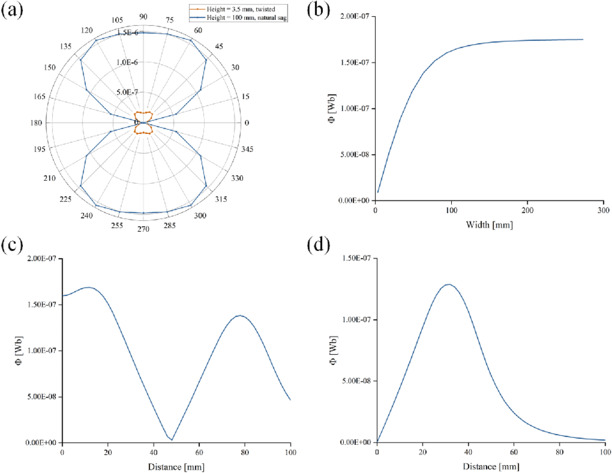

圖2 不同配置下tACS回路磁通量仿真結果

圖2基于COMSOL仿真，系統評估了TMS線圈產生的磁場通過tACS回路的磁通量變化。圖2(a)對比了兩種高度平面（3.5 mm模擬絞線，100 mm模擬自然懸垂）在12種線圈方向（0°–165°）下的磁通量，結果顯示100 mm平面的磁通量顯著高于3.5 mm平面（最大約一個數量級），且峰值出現在45°–90°方向，最小值在0°方向，驗證了回路面積與磁通量的正相關關系。圖2(b)展示了磁通量隨檢測平面寬度增加而單調上升，直至228 mm后趨于穩定，表明電極間距增大可增加磁通量。圖2(c)和圖2(d)分別展示了線圈沿y軸移動時，檢測平面垂直/平行于線圈手柄的磁通量變化，垂直方向在48 mm處出現最小值，平行方向在32 mm處達到峰值，揭示了磁通量隨距離變化的非單調特性。

HUIYING

臨床研究

研究方法

電極配置：涵蓋F3-FP2、T7-T8、F3-TP9、F4-TP10等，結合DLPFC、M1、AG、PC等TMS靶點，如圖1(d)所示。

線圈方向：通過機器人臂控制線圈旋轉（0°–165°），評估不同方向下的干擾變化，如圖1(c)所示。

導線布置：對比“自然懸垂”與“絞線”兩種方式，如圖1(a)所示。

濾波設計：在tACS回路中插入RC低通濾波器，如圖1(f)所示。

研究結果與詳細分析

磁通仿真：如圖2(a)所示，3.5 mm高度平面（模擬絞線）的磁通量顯著低于100 mm高度平面（模擬自然懸垂），峰值出現在45°–90°方向，最小值出現在0°方向，驗證了回路面積與磁通量的正相關關系。

干擾電壓實測：如圖3(b)–圖3(f)所示，不同電極配置下干擾差異顯著。F3-FP2下DLPFC-TMS干擾最高（IR=0.90），F(xiàn)4-TP10下干擾最低（IR=0.05），說明電極與線圈的空間隔離是有效抑制手段。

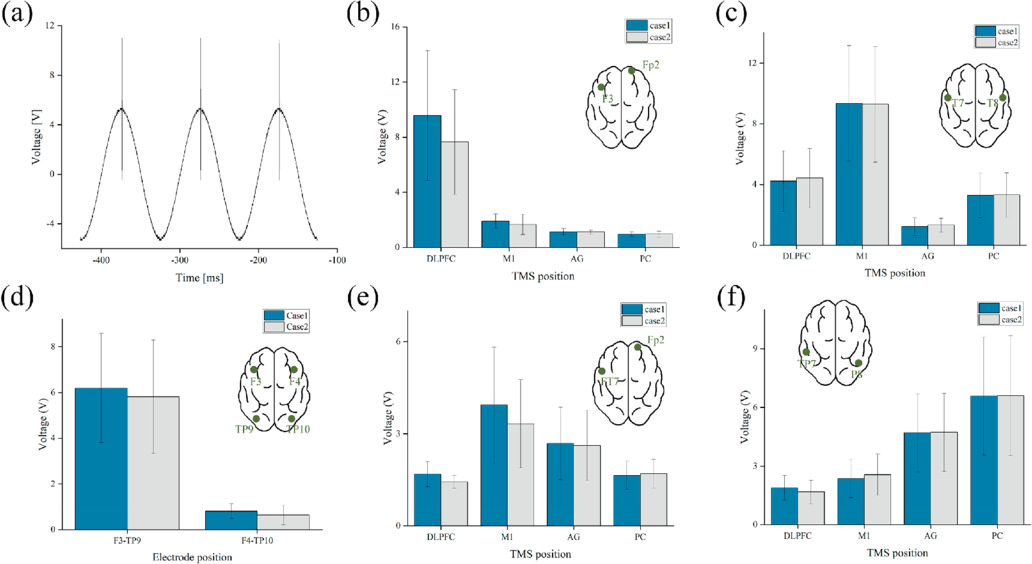

圖3 不同電極配置下TMS誘導干擾電壓實測結果

圖3展示了在自然懸垂導線布置下，不同電極配置與TMS靶點組合時的干擾電壓實測結果。圖3(a)為典型波形，顯示TMS脈沖在tACS波峰處誘發了明顯的電壓尖峰。圖3(b)–圖3(f)分別對應F3-FP2、T7-T8、F3-TP9、F4-TP10、FT7-FP2、TP7-P8六種電極配置，每個子圖給出了不同TMS靶點（DLPFC、M1、AG、PC）下的干擾電壓均值及標準差。結果顯示，F(xiàn)3-FP2配置下DLPFC-TMS干擾最大（9.57±4.69 V，IR=0.90），而F4-TP10配置下同靶點干擾最?。?.81±0.32 V，IR=0.05），充分說明電極與線圈的空間隔離是抑制干擾的關鍵因素。

絞線優化：如表1所示，絞線方式在多數配置下降低干擾，F(xiàn)3-FP2下DLPFC-TMS干擾降低20.06%，F(xiàn)4-TP10下降低20.99%，但部分配置下干擾略有上升，說明絞線效果受幾何布局影響。

線圈方向優化：如圖4(a)–圖4(f)所示，最優線圈方向因配置而異。F3-FP2下90°方向干擾降低91.92%，F3-TP9下150°方向降低71.96%，表明方向調控需針對性優化。

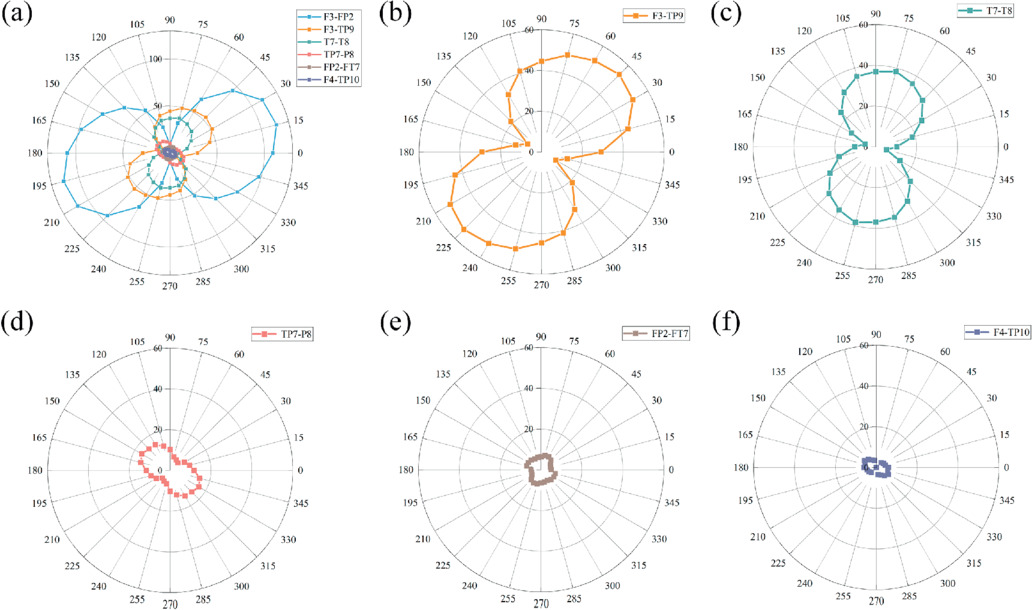

圖4 不同線圈方向下的干擾電壓變化曲線

圖4展示了在絞線導線布置下，改變TMS線圈旋轉角度（0°–165°）對干擾電壓的影響，每個子圖對應一種電極配置。圖中橫坐標為線圈方向（°），縱坐標為干擾電壓（V），每條曲線代表一個TMS靶點。結果表明，最優線圈方向因電極配置與刺激靶點而異：在F3-FP2配置下，90°方向干擾最低（較0°方向降低91.92%）；在F3-TP9配置下，150°方向干擾最低（降低71.96%）；在FT7-FP2配置下，15°方向?qū)1、AG、PC靶點均有顯著抑制效果。圖4驗證了線圈方向調控需針對具體配置進行個性化優化的必要性。

距離依賴性：如圖5(b)所示，隨電極間距增大，干擾總體下降。但當線圈直接位于電極上方時（如F3-FP2），干擾反而最大。表2進一步顯示，TMS靶點遠離電極時干擾比可降至0.1以下，驗證了空間隔離的有效性。

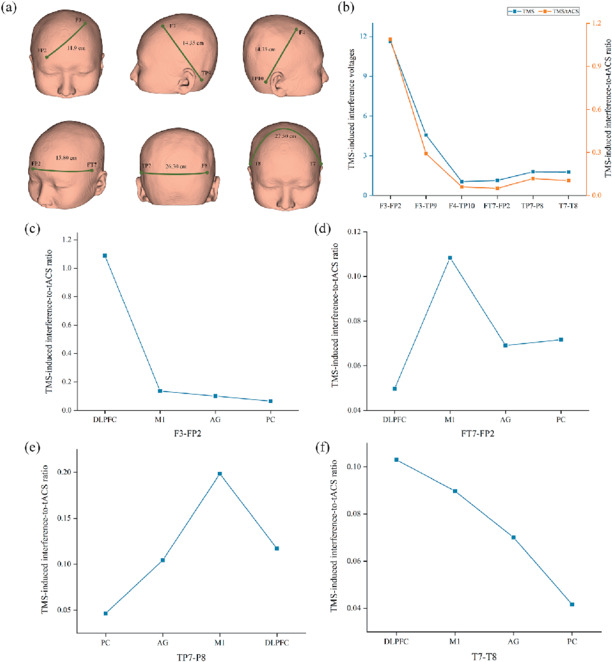

圖5 電極間距與線圈-回路距離對干擾的影響

圖5系統分析了空間距離對電磁干擾的影響。圖5(a)展示了頭模上各電極對之間的實測距離，范圍從F3-FP2的11.90 cm到T7-T8的27.50 cm。圖5(b)顯示在TMS線圈固定于DLPFC時，干擾電壓隨電極間距增大總體呈下降趨勢，但F3-FP2（間距最?。└蓴_反而最大，說明線圈是否位于電極正上方比單純間距更為關鍵。圖5(c)–圖5(f)分別對應四種電極配置，展示了TMS靶點從DLPFC逐步移至M1、AG、PC時干擾電壓的衰減趨勢。結果表明，當TMS靶點遠離電極時，干擾比可降至0.1以下，驗證了空間隔離在抑制干擾中的核心作用。

濾波效果：低通濾波器在保留tACS信號的同時有效抑制高頻干擾，實測中干擾信號幾乎不可見（如圖S5所示），驗證了其在聯合治療中的實用性。

總結

本研究系統揭示了tACS-rTMS聯合治療中電磁干擾的關鍵影響因素，包括線圈方向、導線布局、電極空間配置與回路面積等。通過建立“仿真+實驗”的雙重驗證平臺，提出并驗證了一套多模態干擾抑制框架。研究結果表明，合理的電極配置、絞線方式、線圈方向調控與低通濾波電路協同作用，可顯著降低干擾電壓，最高抑制比達91.92%。該框架為tACS-rTMS聯合治療在抑郁癥、阿爾茨海默病等神經精神疾病中的安全有效應用提供了關鍵技術支撐，具有明確的臨床應用前景。
