一、項目背景

本次項目落地于國內某大型汽車零部件智能制造工廠，屬于工業自動化領域核心高端制造場景，也是工業物聯網深度落地的典型賽道。隨著汽車行業智能化、網聯化轉型加速，該工廠主打精密變速箱殼體加工產線，原有產線采用歐姆龍系列PLC作為核心控制單元，依托EtherNet/IP總線協議實現車間內控制層設備的閉環通信，保障加工精度與生產節拍。

產線配套部署了多款TCP/IP協議標準工業設備，包括智能溫度傳感器、壓力采集模塊、能耗監測儀、視覺檢測相機等，這類設備僅支持標準TCP/IP協議通信，無法直接與歐姆龍PLC的EtherNet/IP總線協議對接。工廠推進數字化轉型，亟需打通控制層與感知層的數據壁壘，實現全流程生產數據采集、遠程監控與異常預警，搭建完善的工業物聯網架構，而協議不兼容成為數字化升級的核心瓶頸，急需專業的工業網關完成協議轉換，實現跨協議設備互聯互通。

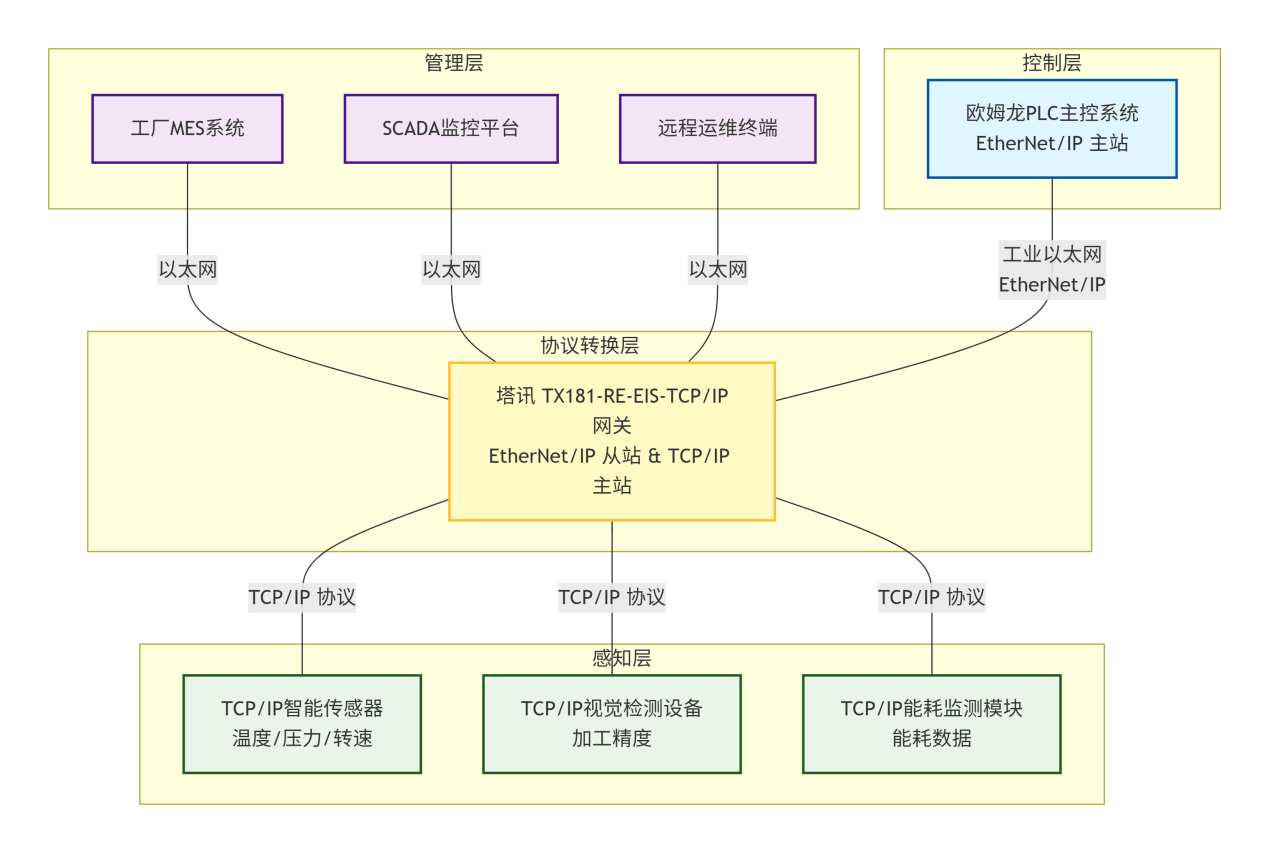

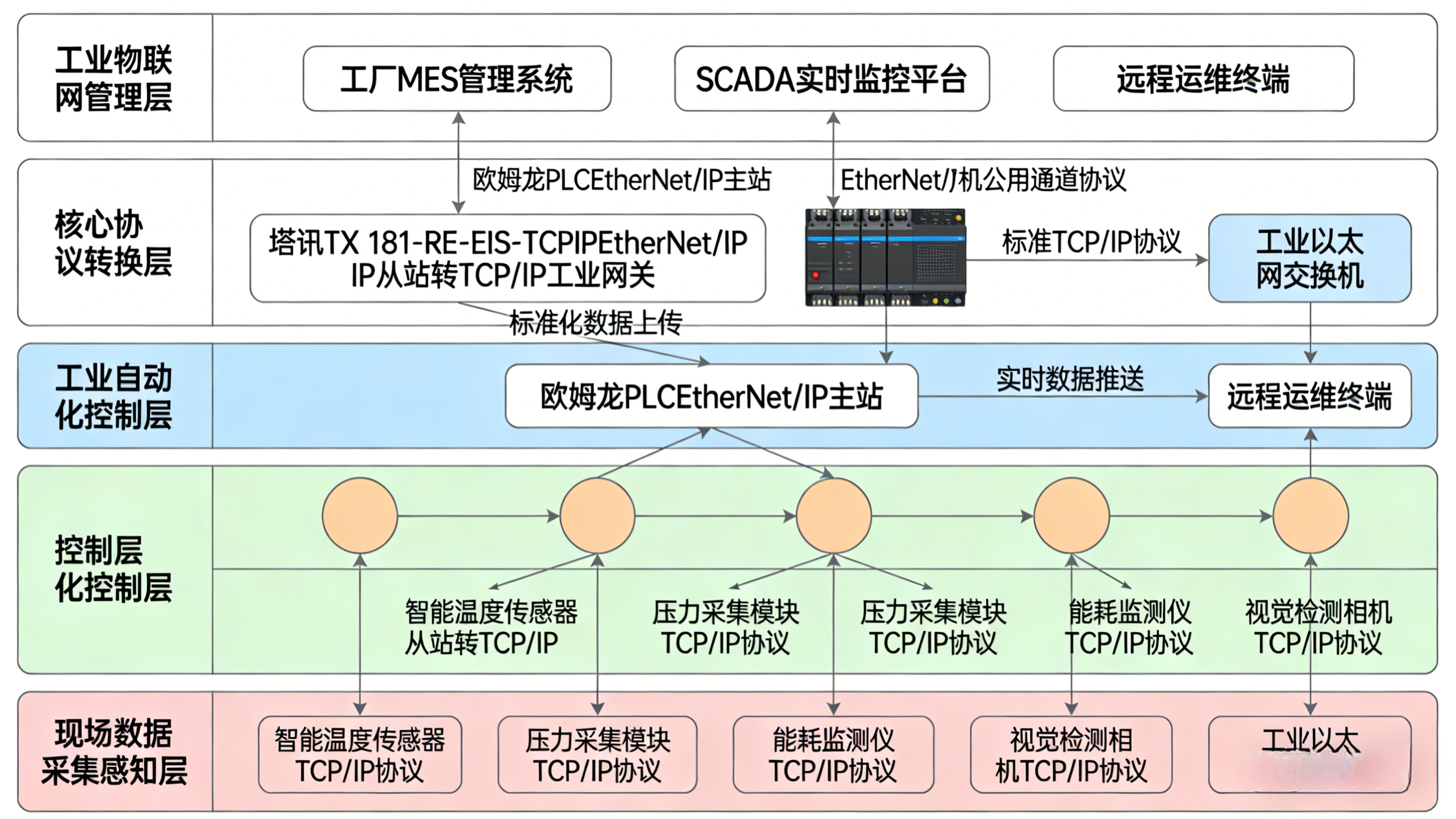

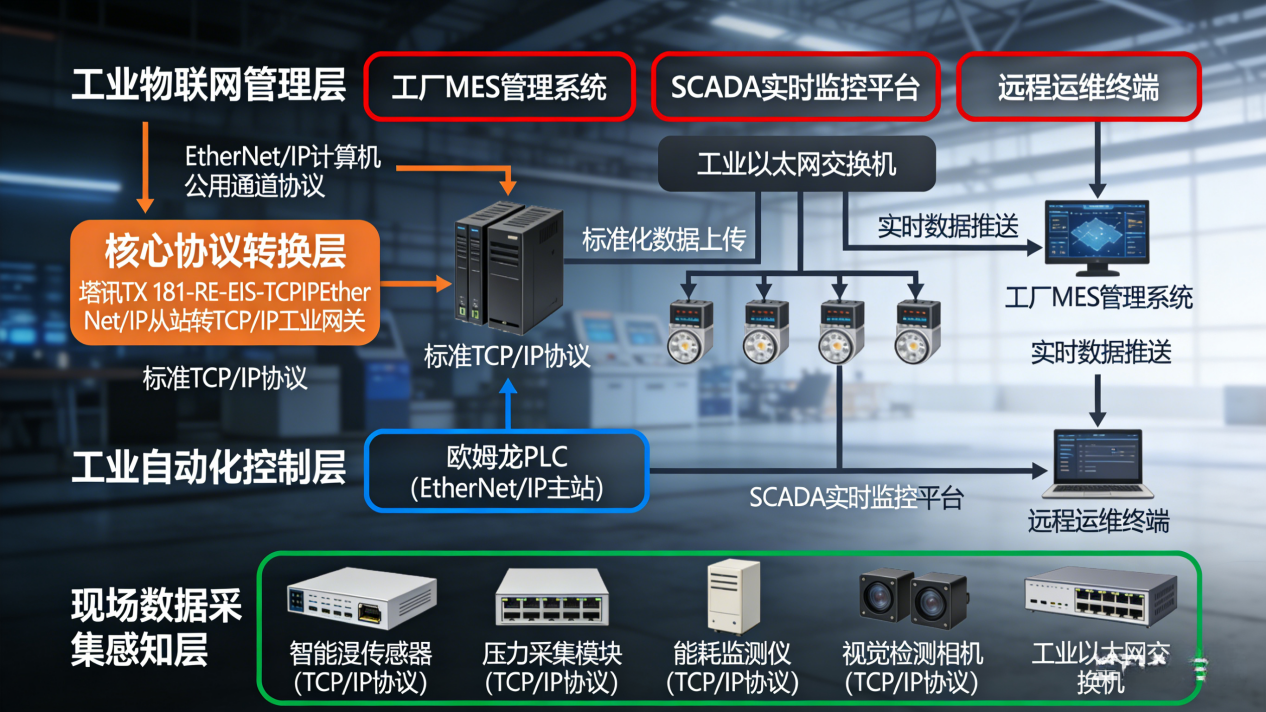

二、系統架構與拓撲圖

三、項目核心痛點

1.協議壁壘無法突破 ：歐姆龍PLC采用專用EtherNet/IP工業總線協議，現場TCP/IP協議采集設備為通用以太網通信模式，二者協議底層架構不同，無法直接組網通信，生產數據孤立存在，無法實現控制指令下發與現場數據回傳的雙向交互。

2.數據采集效率低下 ：原有現場數據依賴人工手抄記錄，無專用數據采集器實現自動化采集，數據滯后性強、誤差率高，無法支撐產線實時監控、工藝優化與能耗分析，違背工業物聯網實時性、精準性核心要求。

3.運維難度大成本高 ：產線設備分散部署，無統一通信管控平臺，設備故障無法提前預警，只能被動搶修，影響生產連續性；同時原有通信方案無冗余設計，抗干擾能力弱，工業現場強電磁環境易導致通信中斷，影響生產穩定性。

4.數字化升級適配性差 ：原有設備無法接入工廠MES系統，生產數據、設備狀態數據無法上傳至管理層，工業自動化與信息化斷層，難以實現智能生產、精益管控的升級目標。

四、功能簡介

本項目核心依托塔訊TX 181-RE-EIS-TCPIP工業網關****實現兩大核心功能，全面滿足產線工業自動化與工業物聯網升級需求：

1.雙向協議轉換功能 ：網關作為專用總線協議轉換設備，穩定實現EtherNet/IP從站協議與標準TCP/IP協議的雙向透明轉換，歐姆龍PLC可通過網關直接讀取TCP/IP設備的實時采集數據，同時可向下下發控制指令，實現控制與采集雙向互通，數據傳輸延遲低、丟包率極低，適配工業現場高實時性需求。

2.工業數據采集與上傳功能 ：網關兼具數據采集器核心屬性，可批量采集現場多臺TCP/IP設備的運行數據、工藝參數、能耗數據，完成數據標準化處理后，同步上傳至歐姆龍PLC與工廠MES系統，支持數據緩存、斷點續傳，保障數據完整性，實現生產數據全流程可追溯，助力工業物聯網數據中臺搭建。

此外，網關具備工業級寬溫、抗電磁干擾、防雷浪涌防護特性，支持7×24小時不間斷運行，適配汽車零部件產線強電磁、高粉塵的惡劣工況，同時支持本地可視化配置，運維便捷。

五、現場實施配置步驟

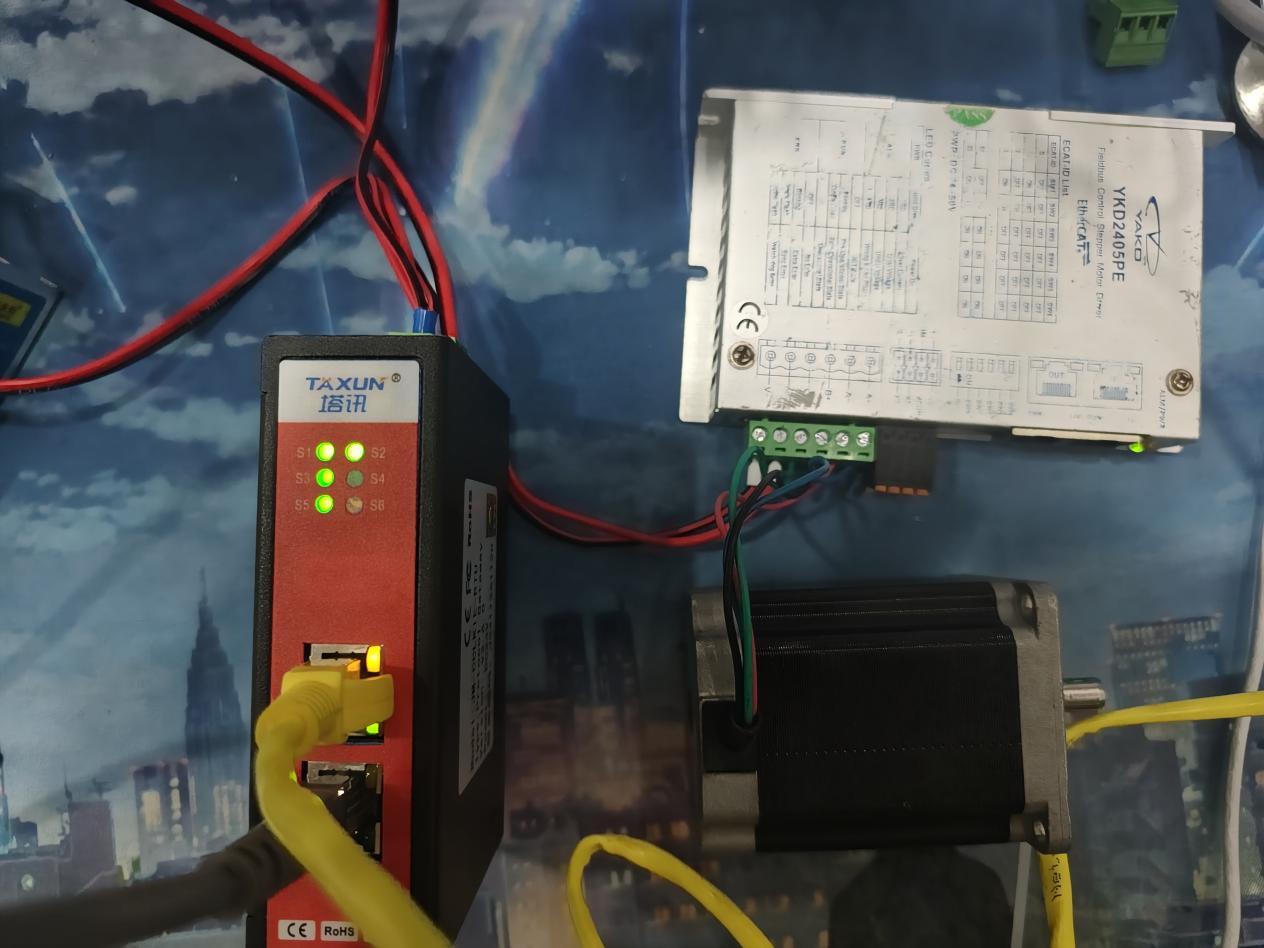

1.硬件安裝與組網 ：將塔訊TX 181-RE-EIS-TCPIP網關固定于產線電控柜DIN導軌，完成24VDC工業電源接線；分別用超五類工業網線，將網關EtherNet/IP接口與歐姆龍PLC以太網口連接，網關TCP/IP接口與現場TCP/IP設備交換機、中控室交換機連接，完成硬件組網，檢查指示燈正常亮起。

2.網關IP地址配置**** ：將調試電腦IP地址設置為與網關默認IP同一網段，通過網頁端登錄網關配置后臺，修改網關EtherNet/IP側IP與PLC網段一致，TCP/IP側IP與現場采集設備網段匹配，避免IP沖突，保存配置并重啟網關生效。

3.EtherNet/IP從站參數配置 ：在歐姆龍PLC編程軟件中，添加EtherNet/IP從站設備，掃描識別塔訊網關，配置輸入輸出數據映射區，定義數據長度、傳輸速率，匹配網關EtherNet/IP通信參數，完成PLC側從站組態，確保PLC成功識別網關。

4.TCP/IP設備通信配置 ：在網關配置后臺，添加TCP/IP設備節點，設置每臺設備的IP地址、通信端口、數據采集地址與采集周期，配置數據解析規則，將現場設備的原始數據映射至PLC對應寄存器，實現數據點位一一對應。

5.調試與測試 ：啟動產線試運行模式，通過PLC編程軟件監控寄存器數據，核對現場采集數據與PLC端接收數據一致性；測試PLC指令下發至TCP/IP設備的響應速度，排查通信延遲與丟包問題；優化參數配置，確保雙向通信穩定、數據精準，完成聯調后正式投入運行。

六、應用效果與實施前后對比

（一）實施前現狀

1.協議完全隔離，歐姆龍PLC無法獲取現場TCP/IP設備數據，生產數據人工記錄，誤差率超15%，數據滯后時間長達2小時；

2.無統一數據采集通道，設備狀態無法實時監控，故障平均響應時間超40分鐘，產線停機率偏高；

3.工業自動化與信息化脫節，數據無法接入MES系統，無法實現智能分析與精益管控，數字化升級停滯；

4.通信無冗余保障，現場電磁干擾易導致通信中斷，運維成本高，生產穩定性不足。

（二）實施后效果

1.協議壁壘徹底打通，通過塔訊工業網關實現EtherNet/IP與TCP/IP協議無縫對接，數據傳輸延遲≤5ms，數據采集精準度達99.9%，實現全流程自動化數據采集，替代人工操作；

2.搭建完善的工業物聯網數據鏈路，現場數據實時上傳至PLC與MES系統，SCADA平臺實現產線全維度可視化監控，設備故障提前預警，故障響應時間縮短至5分鐘以內，產線停機率降低60%；

3.工業自動化管控水平大幅提升，PLC可根據現場采集數據自動調整加工參數，實現閉環智能控制，產品合格率提升3%，生產效率提升12%；

4.網關工業級性能保障7×24小時穩定運行，抗干擾能力強，通信中斷率近乎為零，運維工作量減少70%，整體運維成本大幅降低；

5.完成生產數據全采集、全上傳，為工廠數字化決策、工藝優化、能耗管控提供精準數據支撐，全面推進工業物聯網落地。

七、項目總結

本次汽車零部件產線升級項目，依托 塔訊TX 181-RE-EIS-TCPIP總線協議網關**** ，成功實現歐姆龍PLC（EtherNet/IP協議）與TCP/IP現場設備的無縫通信，完美解決了工業自動化場景中常見的多協議不兼容、數據采集難、數字化升級受阻的核心問題，是 工業網關 、智能網關在工業物聯網落地中的典型應用。

項目充分體現了總線協議轉換設備在工業數字化轉型中的核心價值，專用數據采集器與協議網關一體化設計，既保障了工業自動化控制的實時性與穩定性，又打通了數據采集與上傳的關鍵鏈路，助力高端制造產線實現“自動化+信息化+物聯網”深度融合。

該方案具備改造便捷、成本可控、穩定性高、適配性強的優勢，可廣泛復制到汽車制造、3C電子、裝備制造等多個工業自動化主流場景，為工業物聯網全面落地、工廠數字化升級提供了高效可行的技術路徑，也印證了專業工業協議網關在工業數字化轉型中的不可或缺的地位。
