五、西門子PLC數據采集操作流程

第一步：工業智能網關HiNet G110正常聯網，網關與PLC完成硬件連接
網關通過WiFi方式接入網絡，西門子200 SMART PLC通過網線與網關LAN口建立通信連接。

第二步：進入工業網關后臺進行參數配置

安裝驅動包（南向驅動）

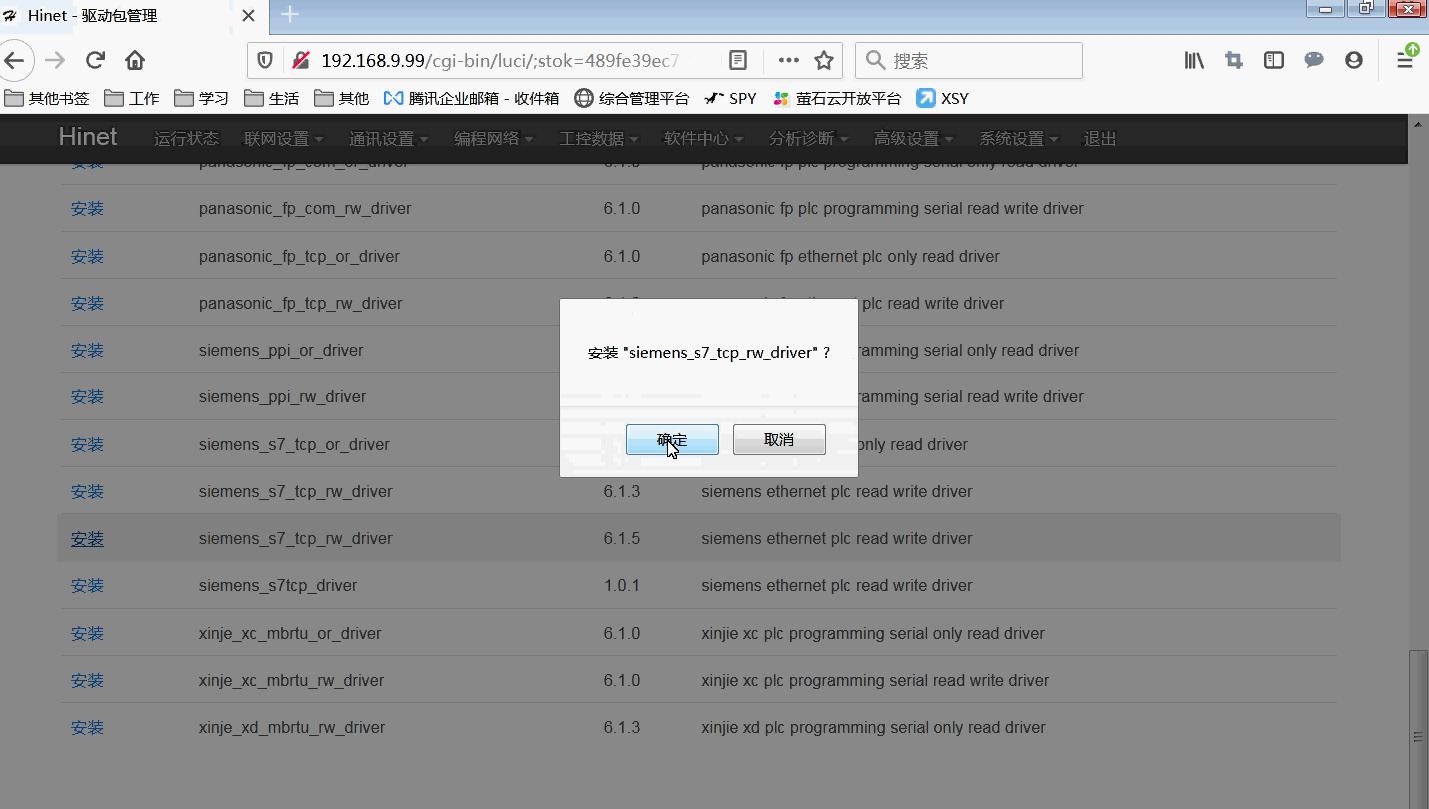

進入軟件中心-驅動包管理，點擊刷新列表-可用軟件包，根據PLC類型選擇相應驅動包。西門子200 SMART PLC需選擇siemens_s7_tcp_rw_driver最新版本，點擊安裝按鈕。
注意：or為只讀模式，rw表示可讀可寫，如需實現遠程變量控制，請選擇rw驅動包。

安裝傳輸包（北向驅動）

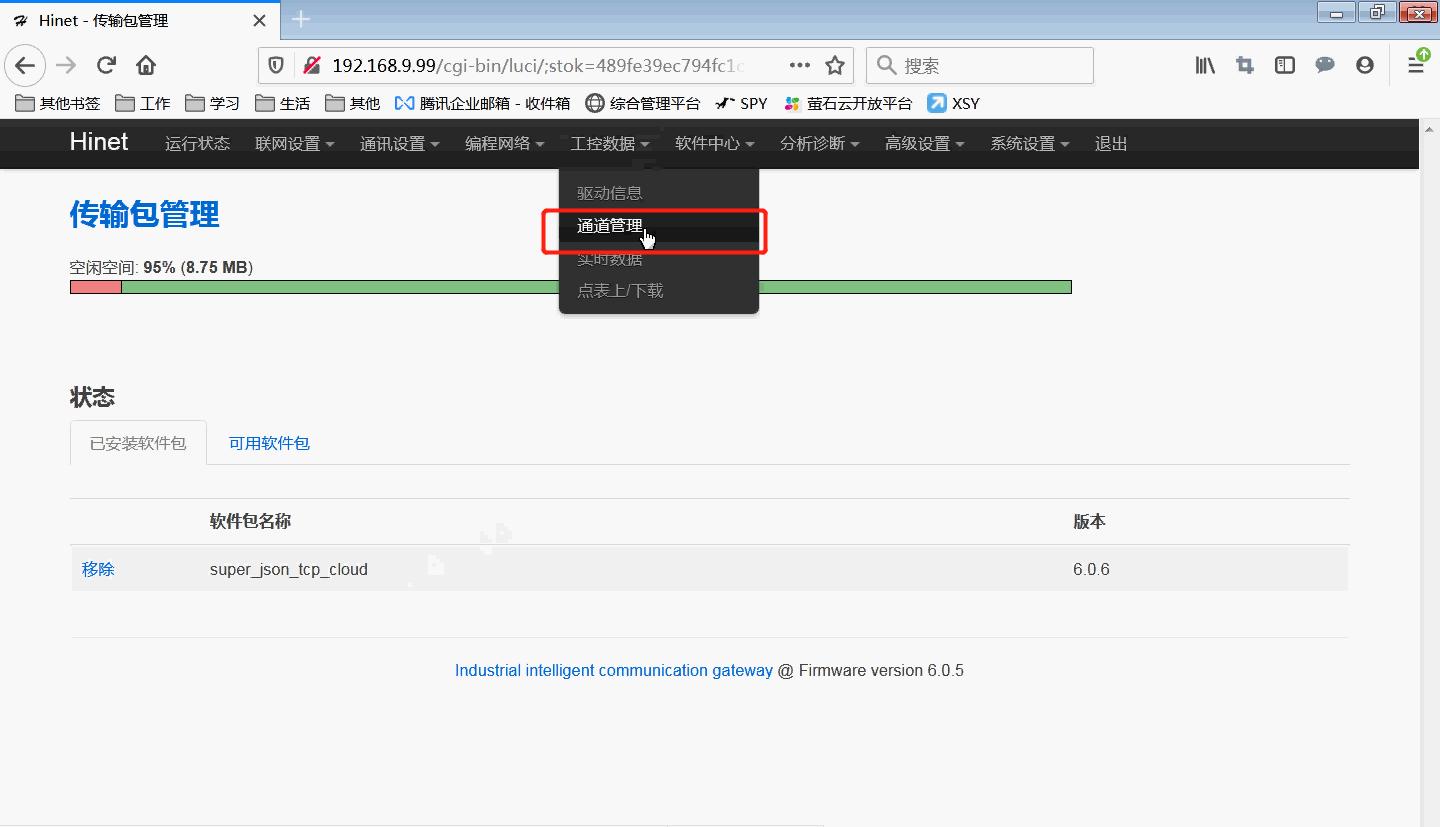

進入軟件中心-傳輸包管理，點擊可用軟件包，選擇思普云傳輸包super_json_tcp_cloud最新版本，點擊安裝按鈕。

設置采集通道
進入工控數據-通道管理，開啟通道開關，設備驅動選擇西門子驅動包，數據中心選擇思普云（手動輸入無效）。如需啟用遠程控制變量寫入功能，則開啟控制開關并設置遠程控制密碼（須為8位數字）。設置完成后點擊保存&應用按鈕。

修改網關LAN口IP地址
進入通訊設置-LAN設置，修改IPv4地址，確保網關IP與PLC處于同一網段，點擊保存應用。電腦需添加與網關同網段的IP地址，返回網關后臺執行重啟網關操作。

第三步：配置思普云平臺

瀏覽器輸入iot.idosp.net打開思普云登錄界面，輸入賬號密碼后點擊登錄。

添加產品
進入產品設備-產品管理，點擊新增按鈕，填寫紅框標注的必填項，完成配置點表。

添加設備
進入產品設備-設備管理，點擊新增按鈕，填寫設備名稱、所屬客戶、負責人信息及聯系方式，產品名稱選擇剛才添加的產品，點擊確定。

設備綁定工業智能網關
點擊綁定網關，選擇與PLC連接的工業智能網關。若不清楚網關的思普云ID，可進入網關后臺查看。
注意：設備IP填寫PLC的IP地址，且PLC的IP需與工業智能網關LAN口IP處于同一網段。此處網關LAN口IP為192.168.9.99，PLC的IP為192.168.9.12，均為9網段，無需修改網關LAN口IP。如需修改，可在網關后臺通訊設置-LAN設置中調整IPv4地址。

強制同步點表
綁定網關后，網關將自動同步點表并重啟。若立即點擊強制同步點表，系統會提示設備不在線，待網關自動重啟完成后，再進行強制同步點表操作。

查看實時數據
點擊網頁右上角大數據中心圖標，進入思普云大數據中心。依次點擊實時監控-實時數據-查看數據，即可查看采集到的實時數據。
