1.方案說明
智能開關柜需實時監測開關柜全電能參數監測與測量如：電流、電壓（1520176）、功率、頻率、相角，實時（0719）記錄電能參數告警事件，開關柜環境監測與控制如：環境溫度、環境濕度、斷路器動態指示、人體感應、語音防誤、高壓帶電顯示等，柜內關鍵元器件老化程度預先感知告警如：避雷器、絕緣子、電纜絕緣程度。實時監測主要電氣接觸點實時溫度，實現超溫報警、溫度趨勢分析、溫度實時曲線。實時監測電纜絕緣水平、柜體局部放電異常變化。
因此為實現智能開關柜立體化、全方位監測，需配置ATU開關柜智能監控終端集中采集監控繼電保護裝置、智能操控裝置（帶接點測溫、柜內溫濕度）、絕緣監測裝置、弧光保護裝置、煙霧傳感器、手車地刀模塊等設備。
一鍵順控功能通過開關柜智能監控終端實現，保護裝置通過開入開出接口采集控制斷路器狀態，手車地刀模塊含有接地刀、手車狀態。ATU開關柜智能監控終端采集保護裝置里斷路器狀態、手車地刀狀態作遙控動作條件判斷是否滿足遙控條件，若滿足則一鍵順序化控制發送對應的遙控命令，保護裝置、手車地刀模塊的開入狀態滿足動作條件且接收到ATU開關柜智能監控終端發出的遙控命令時執行對應遙控操作。

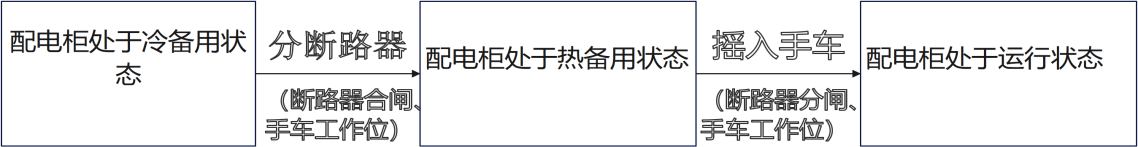

2.一鍵順控具體流程
1）對于非電機回路
場景1（運行狀態→檢修）：

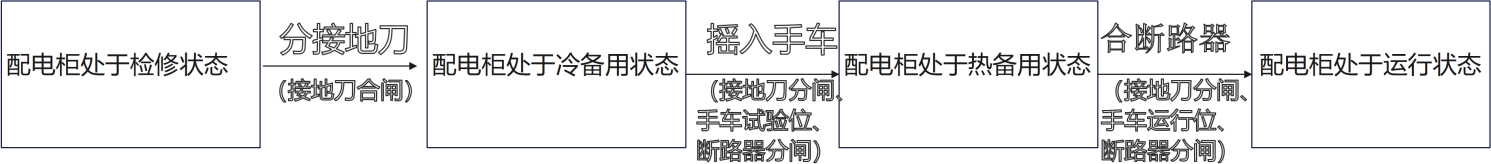

場景2（檢修狀態→供電）：

2）對于電機回路

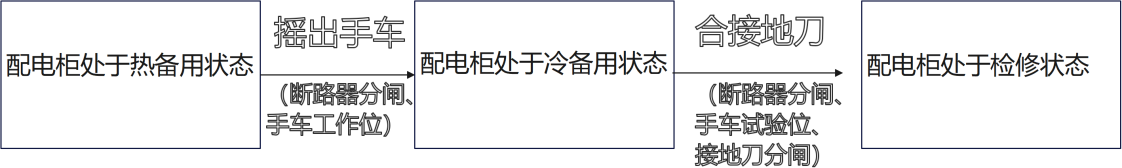

場景1（熱備用狀態→檢修）：

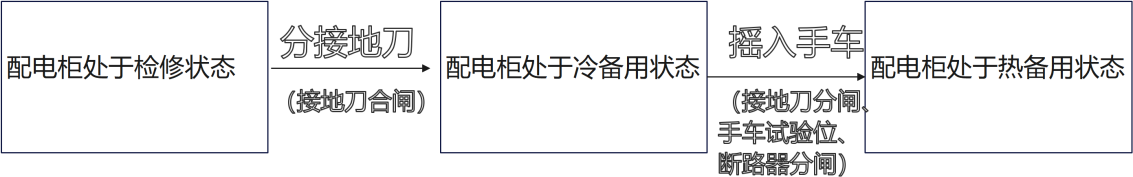

場景2（檢修狀態→熱備用）：

3）對于進線回路

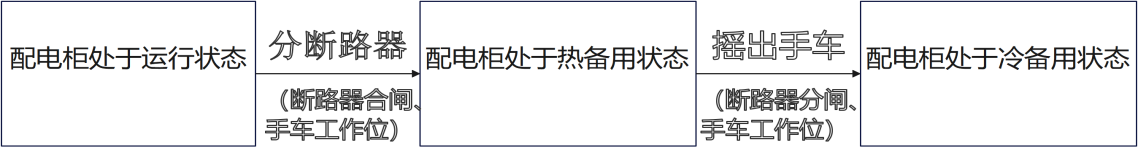

場景1（運行狀態→冷備用狀態）：

場景2（檢修狀態→供電）：

3.方案組成

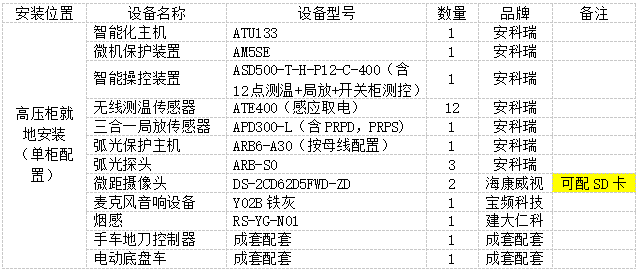

ATU開關柜智能監控終端相關的主要產品清單如下：

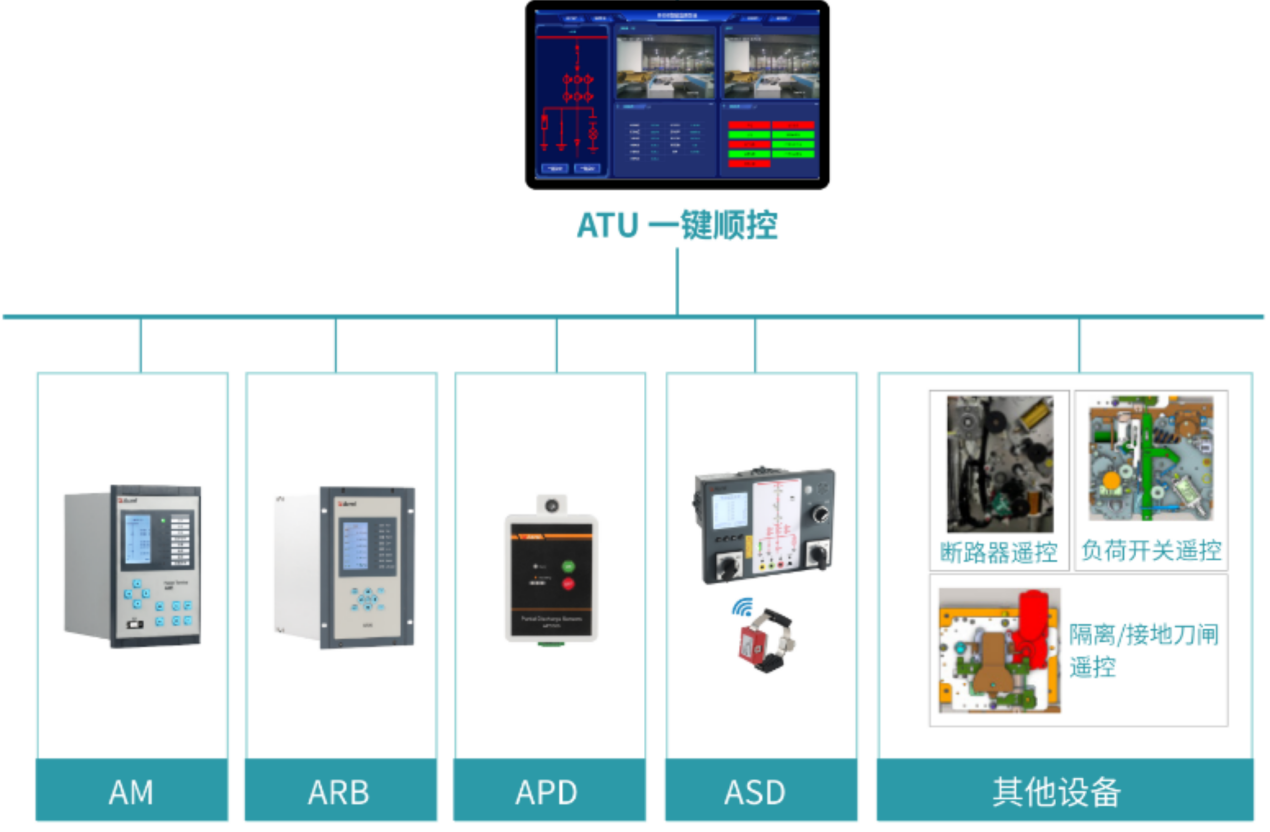

4.方案組網
通過開關柜智能監控終端ATU自身的串口將保護裝置和手車地刀模塊通過Modbus-485協議采集數據，結合監測的數據實現一鍵順控與集中監控功能。

5.功能介紹
5.1 實時監測
ATU開關柜智能監控終端可以采集繼電保護裝置、智能操控裝置（帶接點測溫、柜內溫濕度）、局放監測裝置、弧光保護裝置、煙霧傳感器、手車地刀模塊等設備的信息，進行全方位監測。

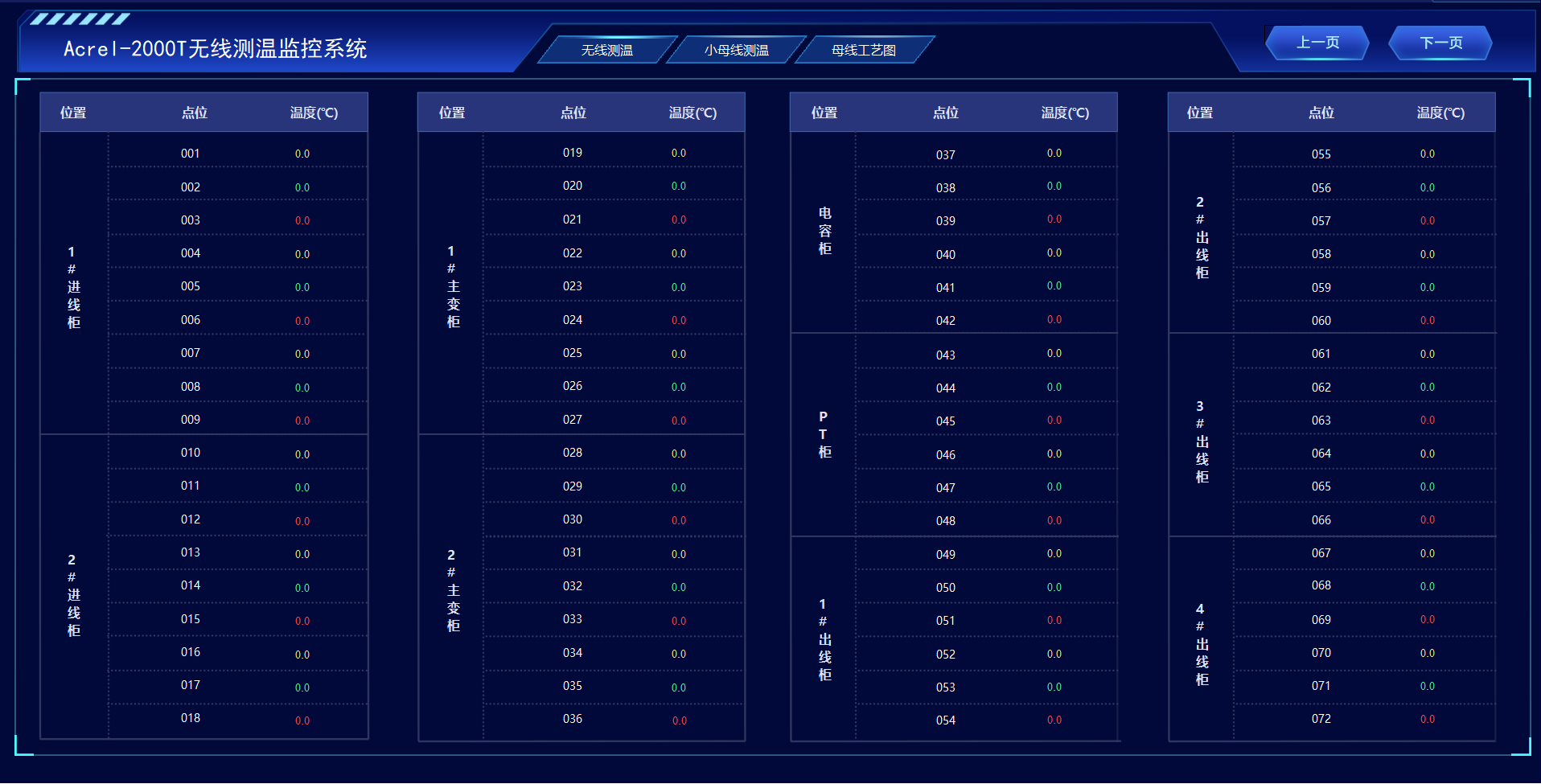

5.2 溫度監測
ATU開關柜智能監控終端在溫度監測界面，可以直觀顯示各測溫節點的溫度數據及有關故障、告警等信號。

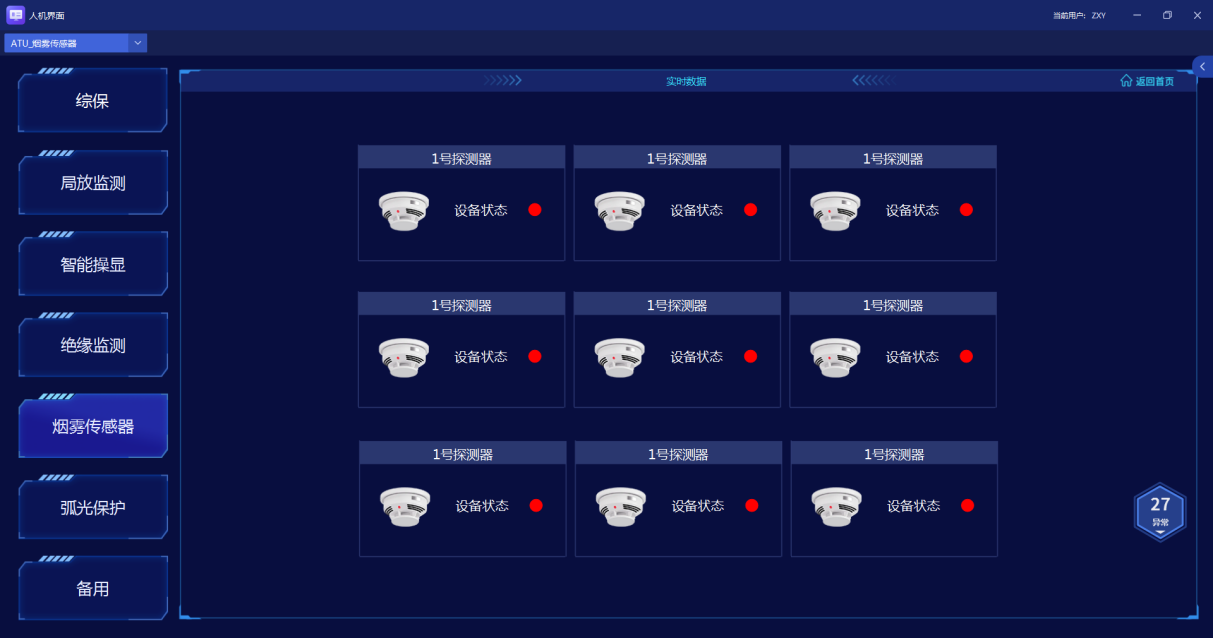

5.3 煙感監測
ATU開關柜智能監控終端可以實時監測柜內煙霧傳感器的狀態，與溫度傳感器、弧光保護共同構建防護體系。

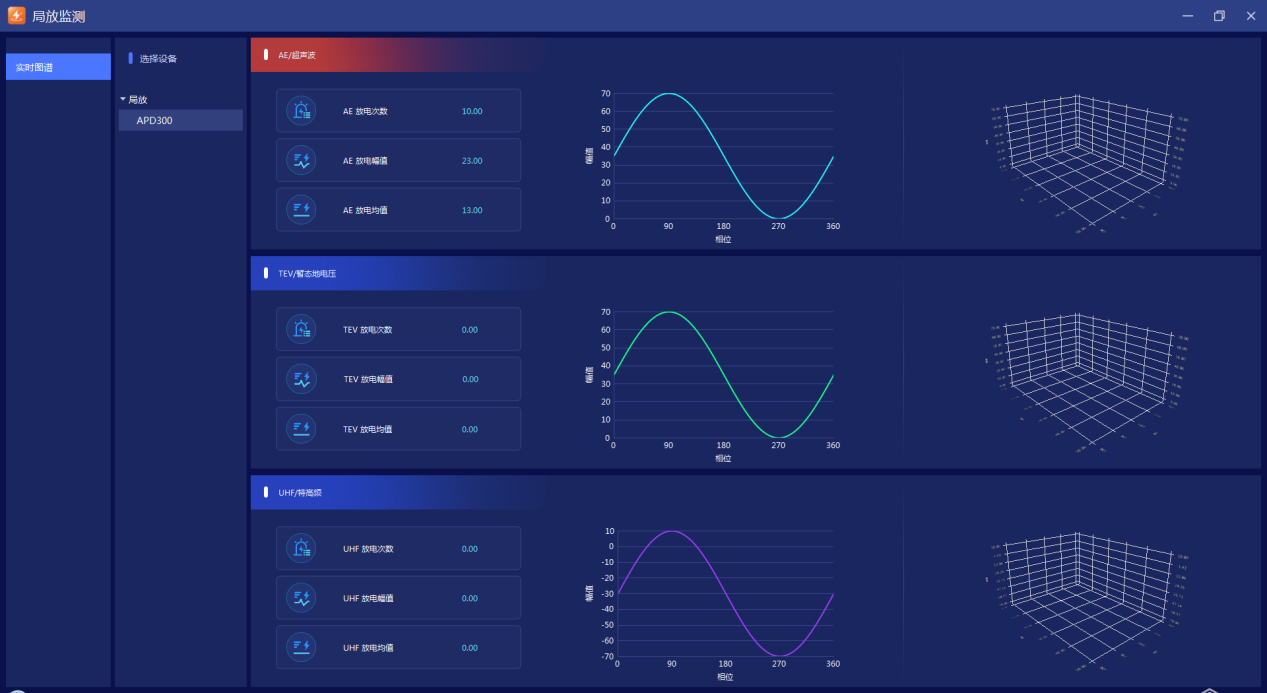

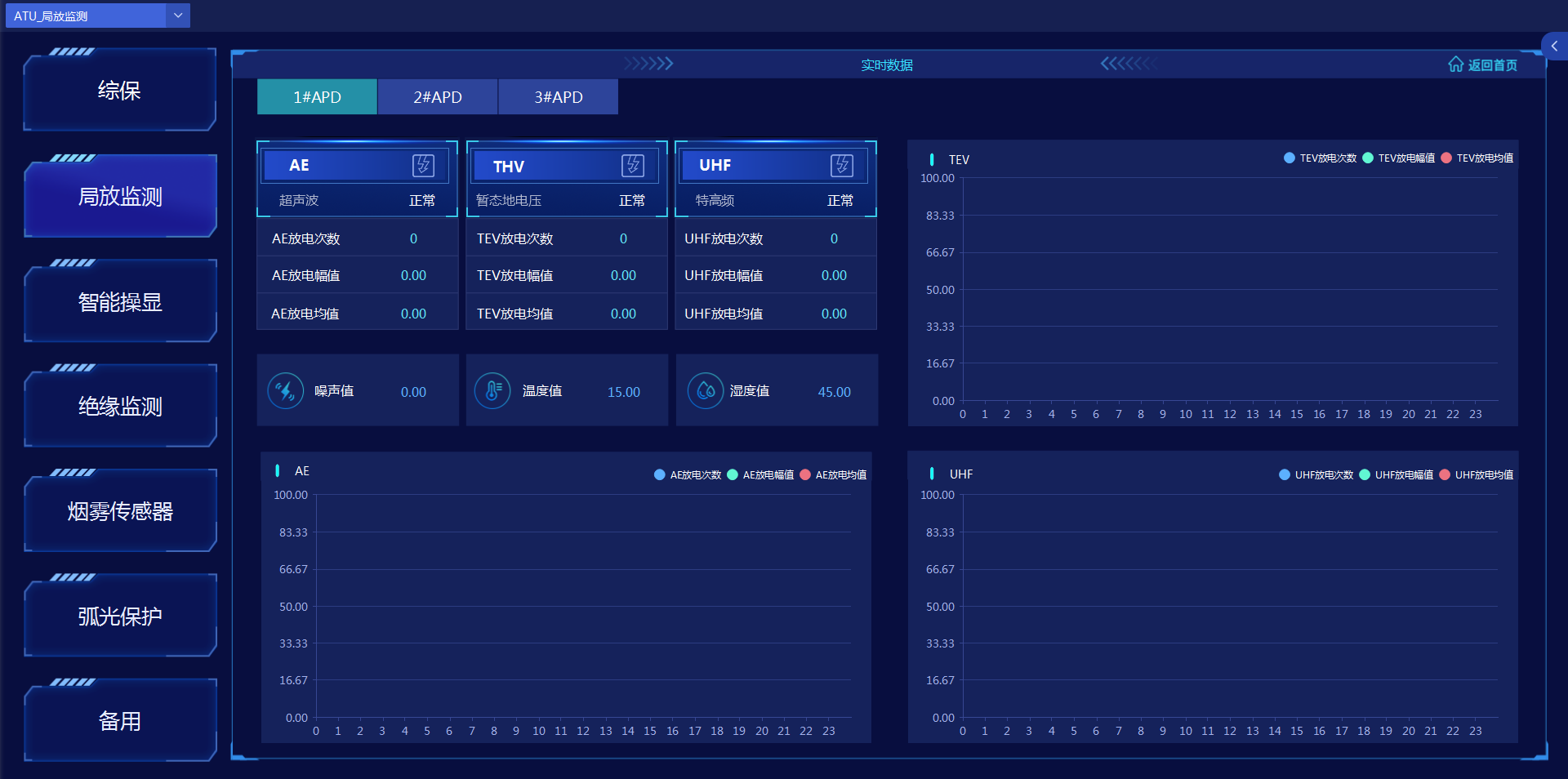

5.4 局放監測
ATU開關柜智能監控終端在局放監測界面，除可以直觀顯示各局放設備的放點次數、放電幅值、放電量等數據及有關故障、告警信號之外，系統通過外置的高靈敏度特高頻或超聲波傳感器，持續捕捉設備內部因絕緣缺陷產生的局部放電信號，并實時生成與刷新多維度局放圖譜，實現開關柜等電氣設備提供在線、實時、可視化的絕緣狀態監測與診斷。

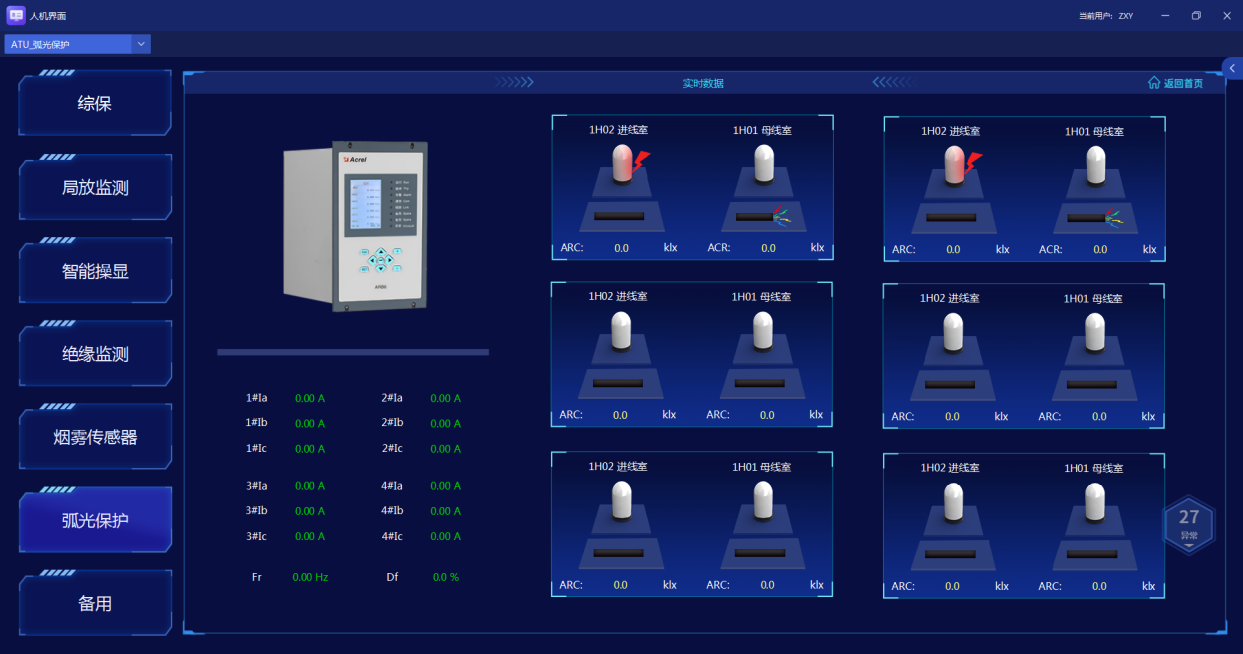

5.5 弧光監測
ATU開關柜智能監控終端在弧光監測界面，直觀顯示電弧數值、保護電流等數據及有關故障、告警信號，實現對電氣設備的可視化弧光故障監測與快速保護。

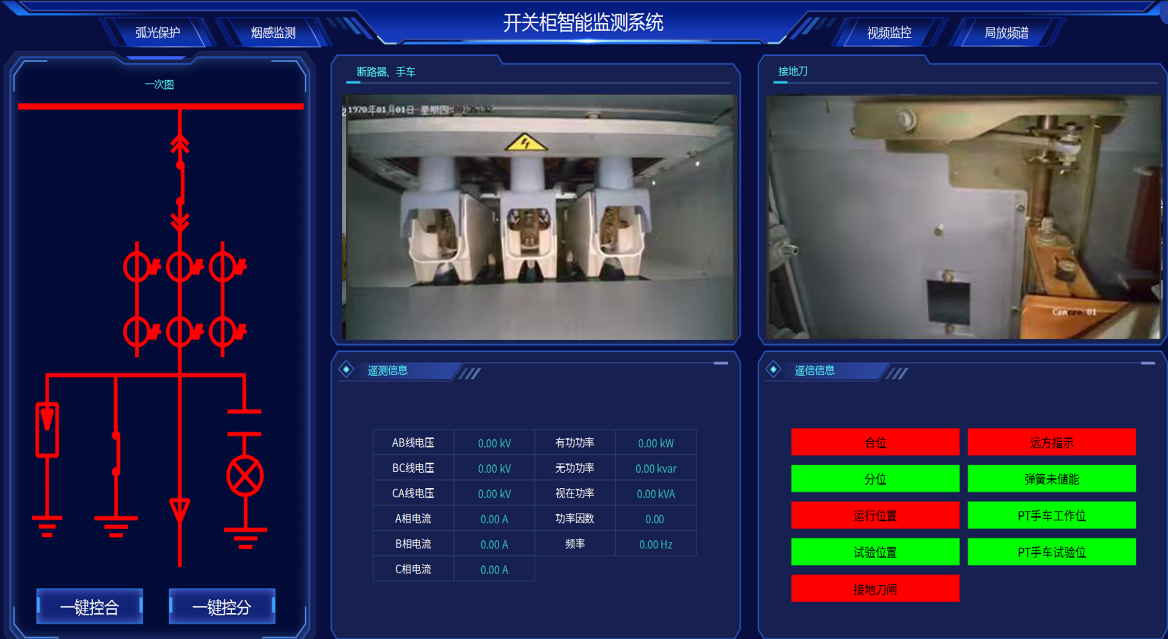

5.6 視頻監控
ATU開關柜智能監控終端實時監控?cái)嗦菲?、手車和接地刀的狀態，為一鍵順控提供清晰的。

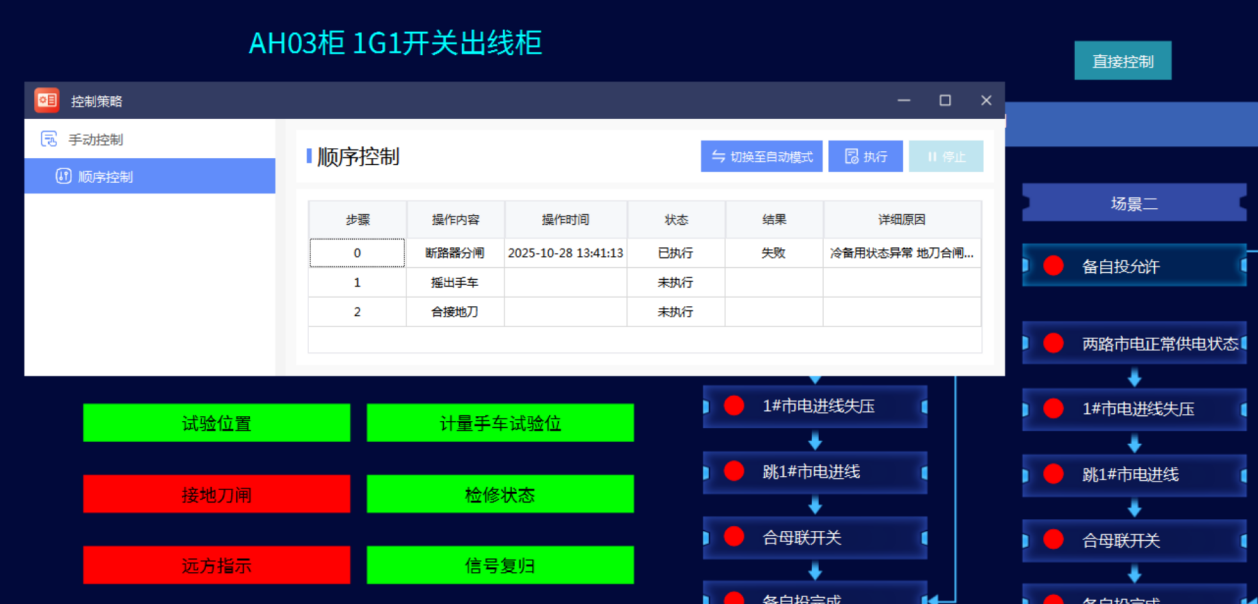

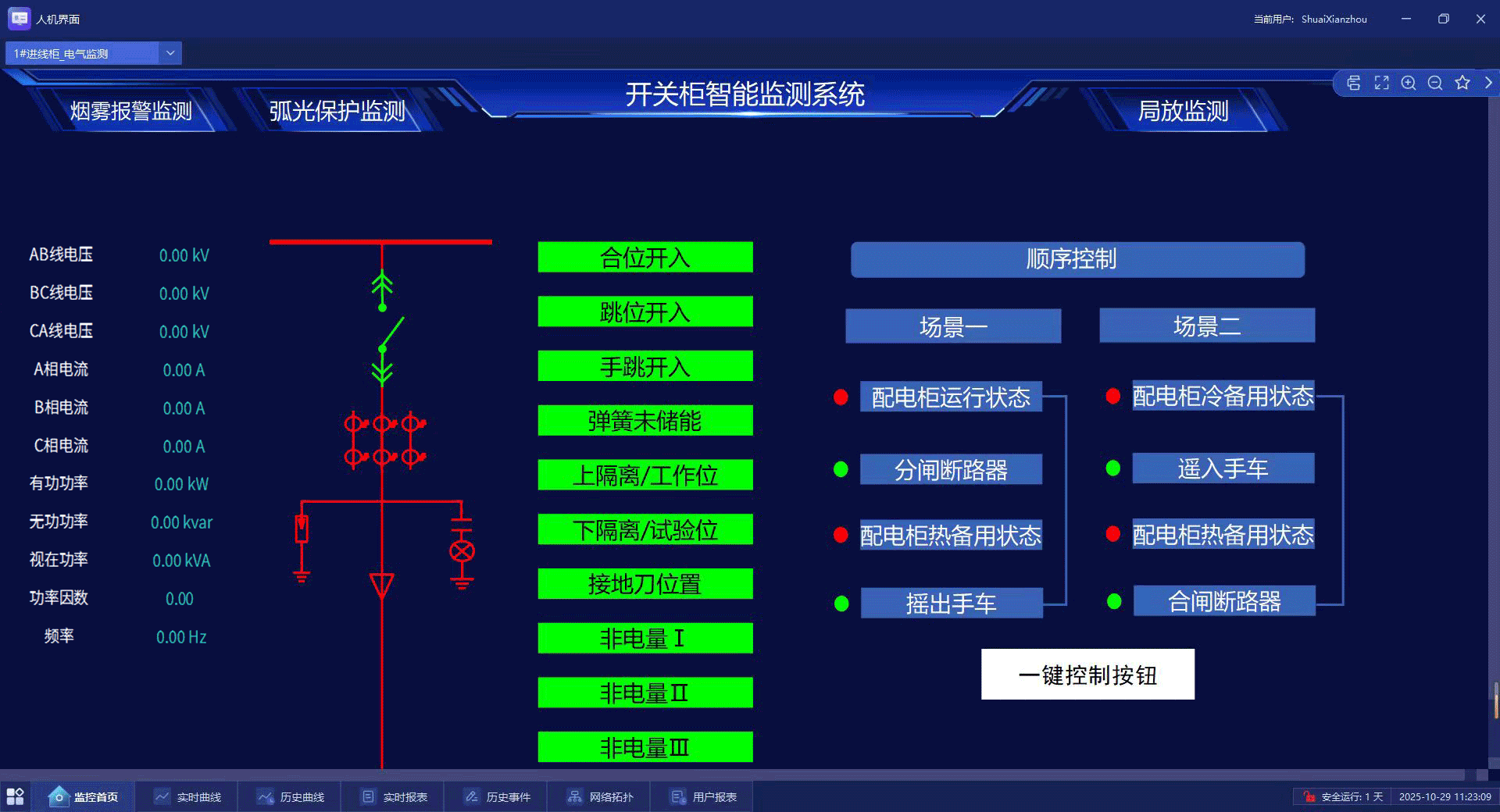

5.7 一鍵順控
ATU開關柜智能監控終端可以實現一鍵順控功能。保護裝置通過開入開出接口采集控制斷路器狀態，手車地刀模塊采集接地刀、手車狀態，ATU開關柜智能監控終端將斷路器狀態、手車地刀狀態作為遙控動作的條件判斷。當觸發指令時，一鍵順序化控制發送對應的遙控命令，通過條件判斷后遙控命令發送至保護裝置、手車地刀模塊，保護裝置、手車地刀模塊的開入狀態滿足動作條件且接收到ATU開關柜智能監控終端發出的遙控命令時執行對應遙控操作。

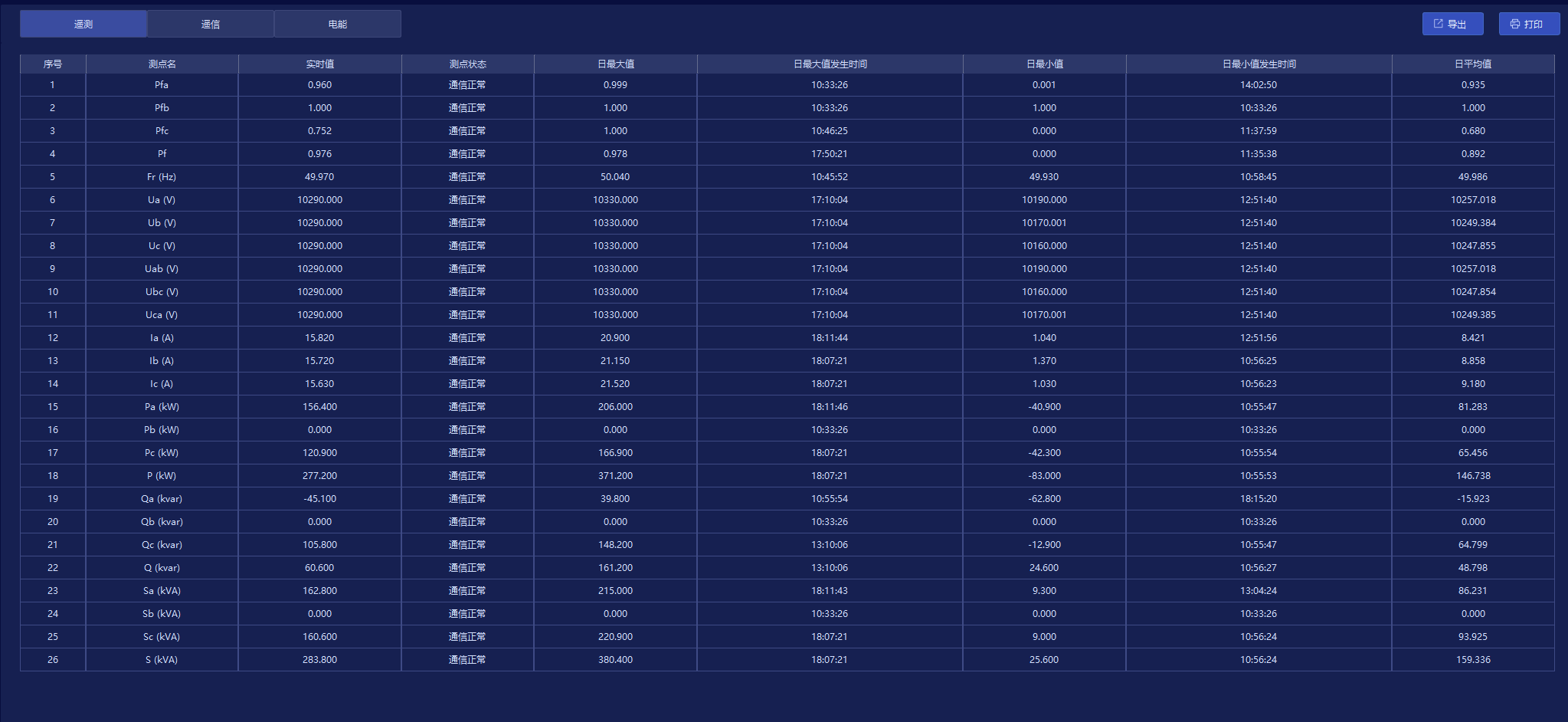

5.8 電參量查詢
ATU開關柜智能監控終端在實時報表中，可以直接查看系統內各個回路的詳細電參量，界面也可用棒圖的形式更直觀的展示三相電流、三相電壓、有功功率、無功功率、功率因數、電能等。

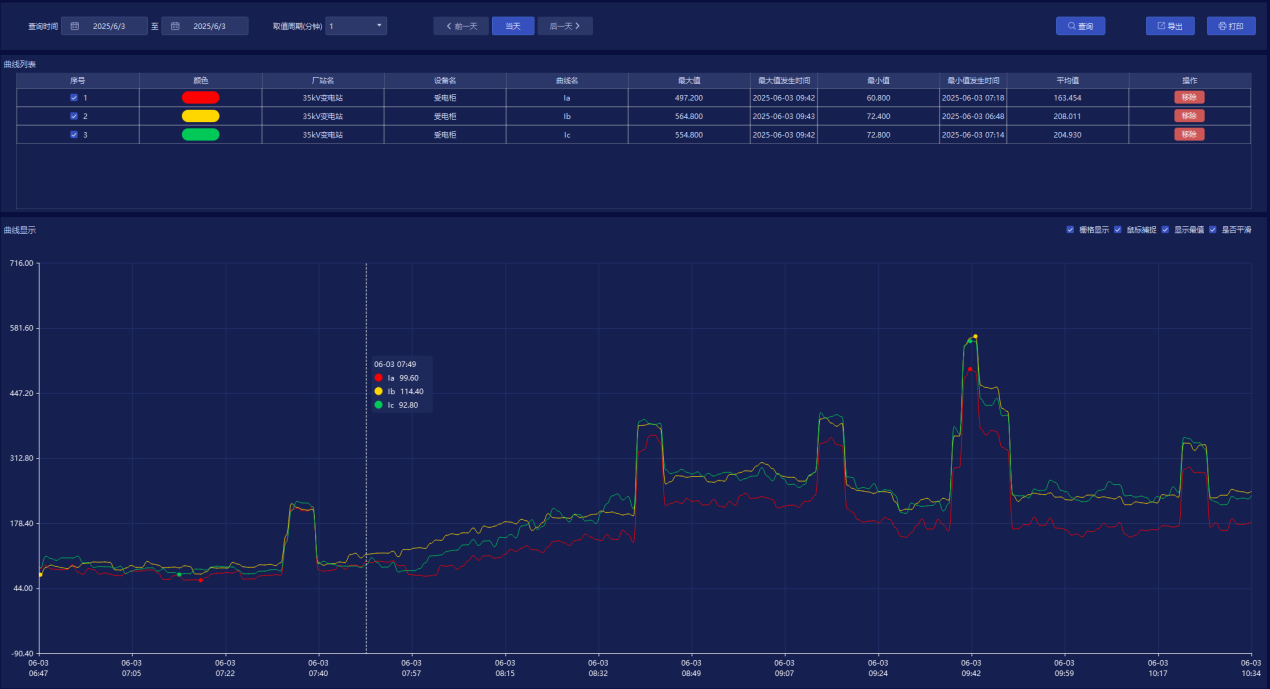

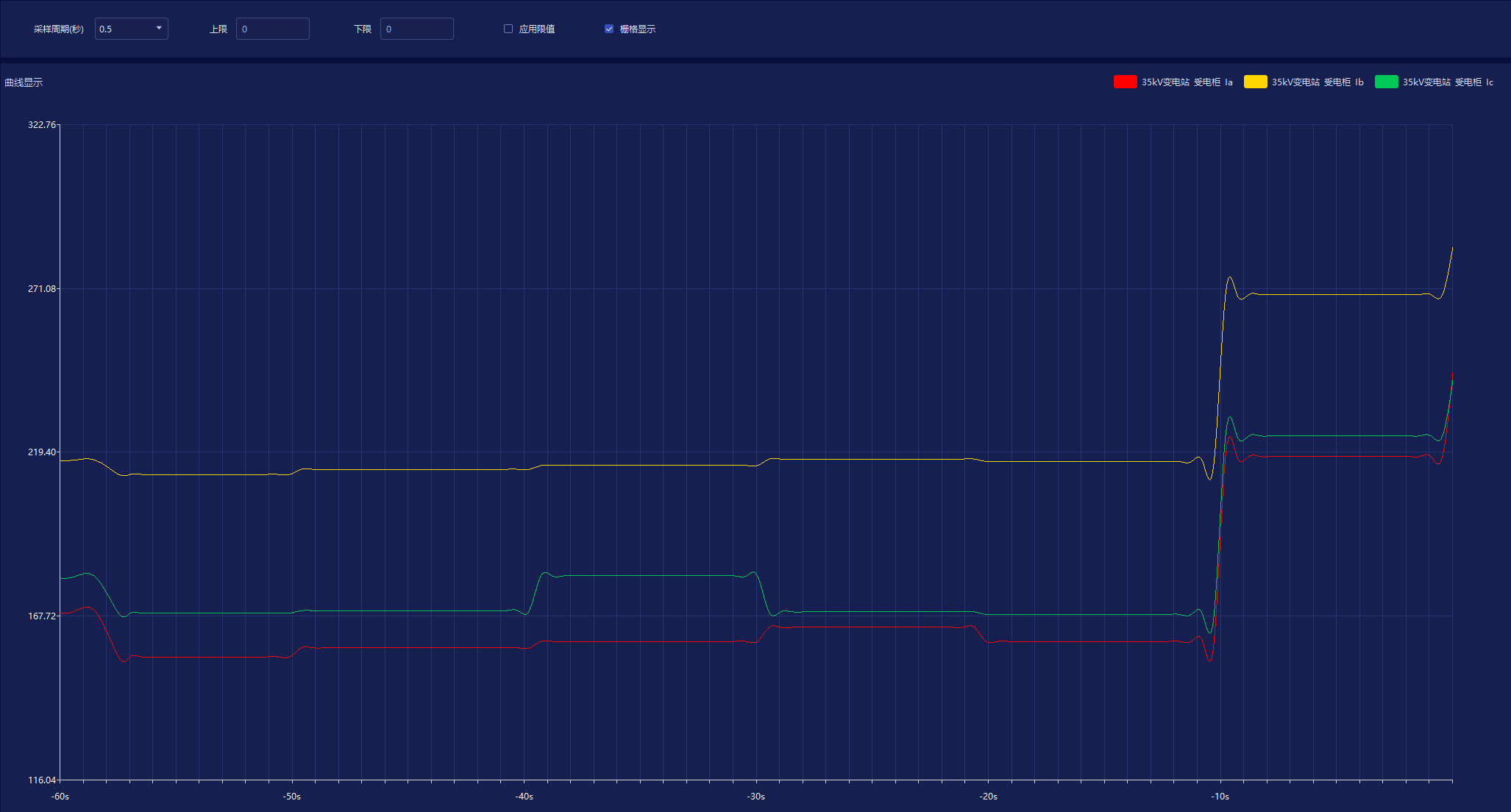

5.9 曲線查詢
ATU開關柜智能監控終端在實時曲線、歷史曲線查詢界面，可以直接查看各電參量曲線，包括三相電流、三相電壓、有功功率、無功功率、功率因數、溫度等曲線。并統計該曲線查詢范圍內最大值、最大值發生時間、最小值、最小值發生時間、平均值等。

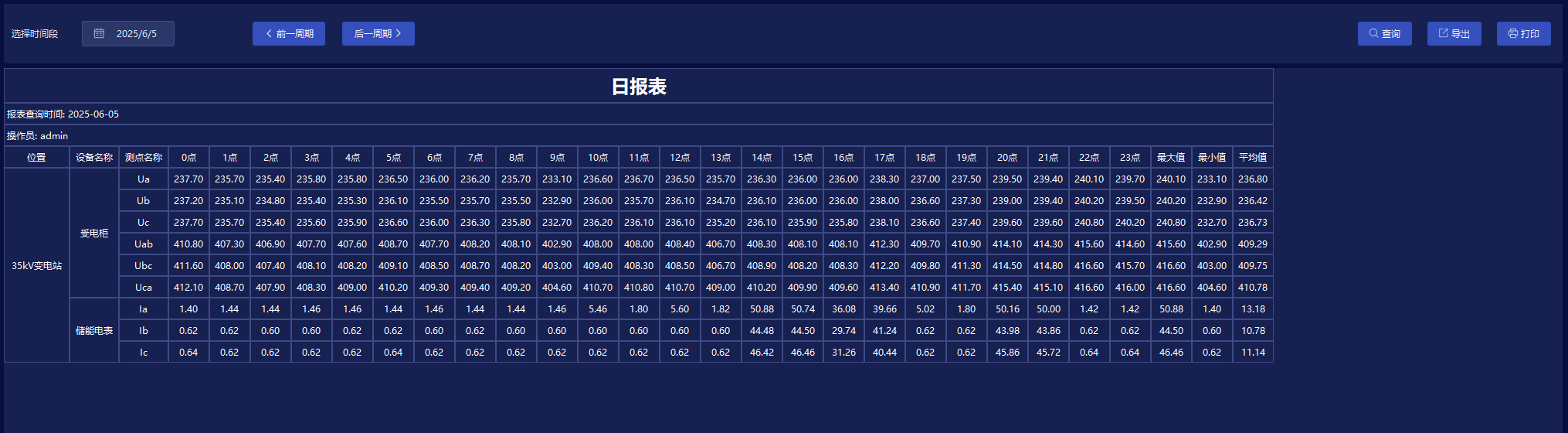

5.10 運行報表
ATU開關柜智能監控終端可以查詢各回路或設備指定時間的運行參數，報表中顯示電參量信息應包括：各相電流、三相電壓、總功率因數、總有功功率、總無功功率、正向有功電能、溫度值等。可以按照日、月、年的格式進行查詢、導出、打印。

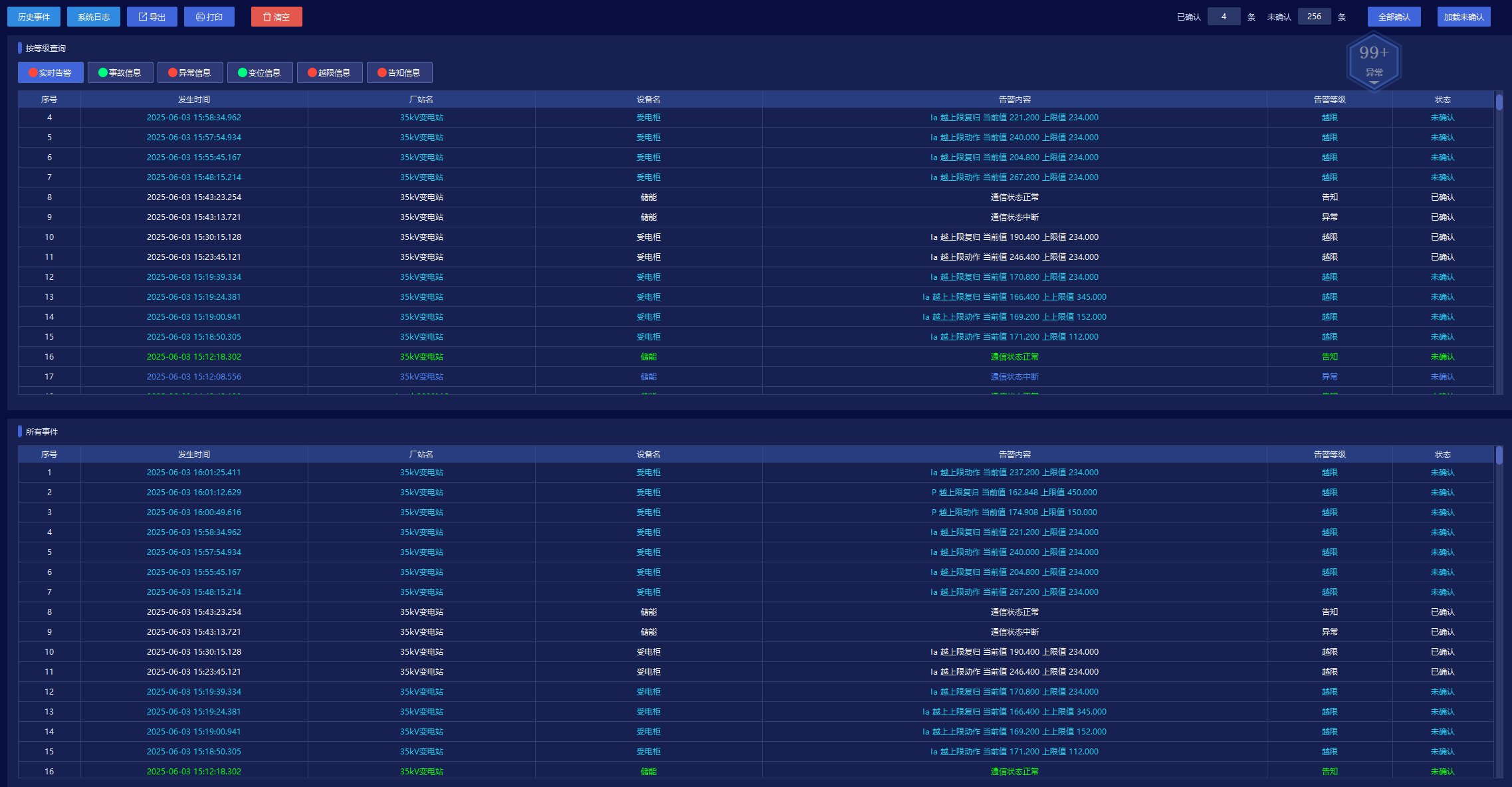

5.11 實時告警
ATU開關柜智能監控終端具有實時告警功能，能夠?qū)ε潆娀芈窋嗦菲?、隔離開關、接地刀分、合動作等遙信變位，遙測越限、保護動作、事故跳閘等事件發出告警。
1.圖元閃爍、變色告警；
2.彈出事件報警窗口；
3.實時語音或聲音功能，系統能夠?qū)λ惺录l(fā)出語音或聲音告警；
4.分類告警，可以按等級分類顯示，播報不同的聲音告警；
5.事件確認，確認后告警條文為白色；
6.系統運行日志。

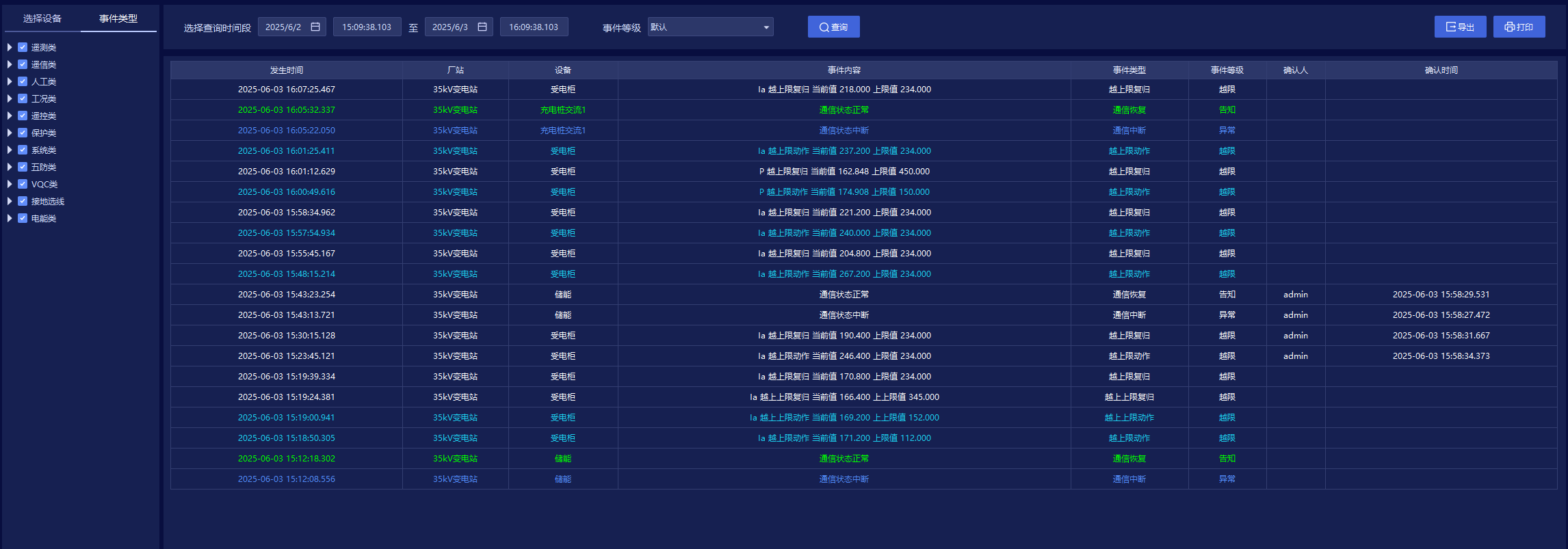

5.12 歷史事件查詢
ATU開關柜智能監控終端能夠?qū)b信變位，保護動作、事故跳閘，以及電壓、電流、功率、功率因數越限等事件記錄進行存儲和管理，方便用戶對系統事件和進行歷史追溯、查詢統計、事故分析?？梢园磿r(shí)間、類型和設備進行查詢和排序。

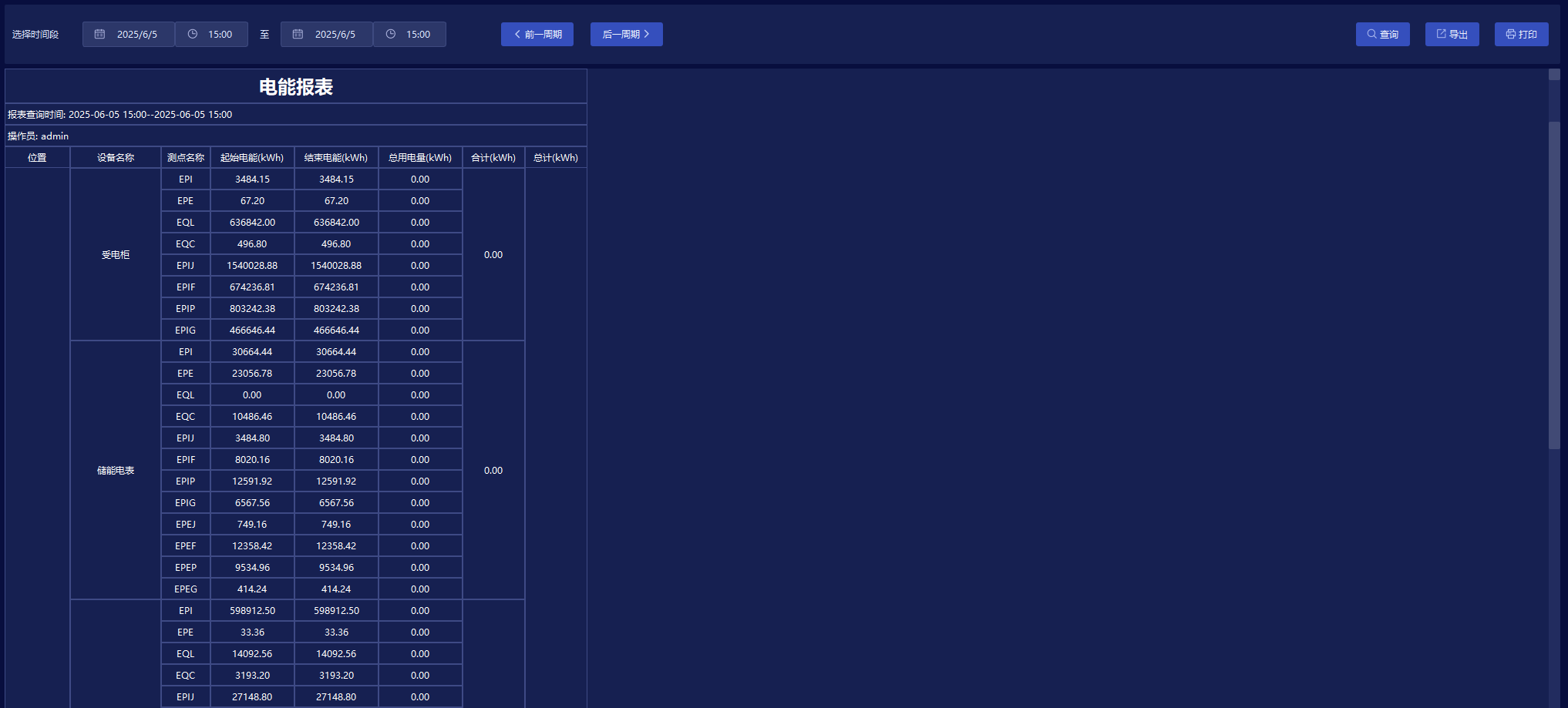

5.13 電能統計報表
ATU開關柜智能監控終端具備定時抄表匯總統計功能，可以自由查詢自系統正常運行以來任意時間段內各配電節點的用電情況，即該節點進線用電量與各分支回路消耗電量的統計分析報表。

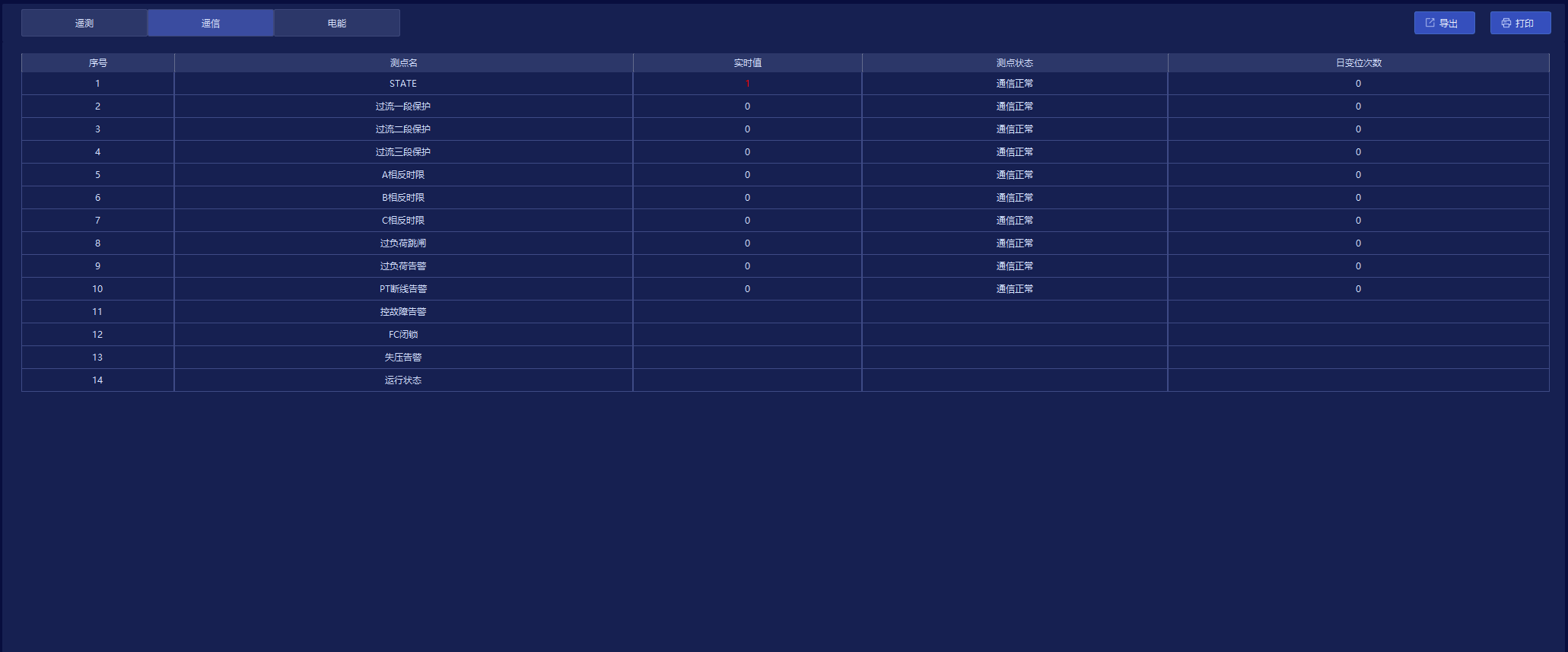

5.14 開關次數統計報表
ATU開關柜智能監控終端具備對開關分合次數統計功能，可以查看系統各開關量每日的變位次數。

5.15 用戶權限管理
ATU開關柜智能監控終端為保障系統安全穩定運行，設置了用戶權限管理功能。通過用戶權限管理能夠防止未經授權的操作（如遙控的操作，數據庫修改等）?？梢远x不同級別用戶的登錄名、密碼及操作權限，為系統運行、維護、管理提供可靠的安全保障。

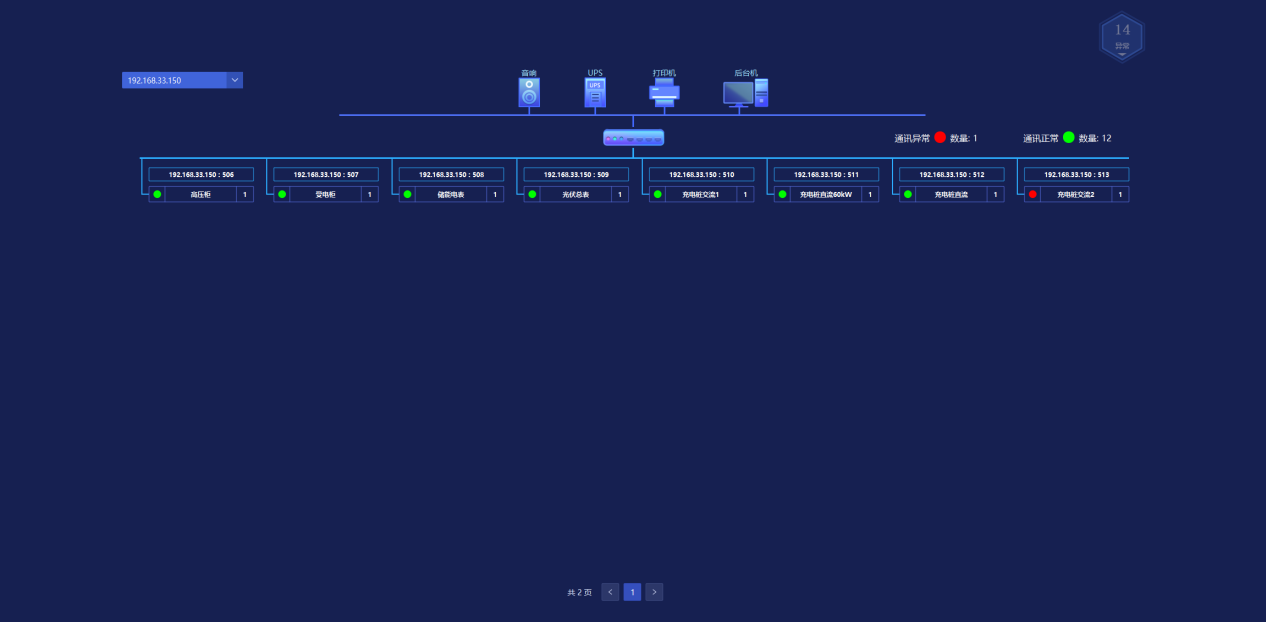

5.16 網絡拓?fù)鋱D
ATU開關柜智能監控終端支持實時監視接入系統的各設備的通信狀態，能夠完整的顯示整個系統網絡結構；可在線診斷設備通信狀態，發生網絡異常時能自動在界面上顯示故障設備或元件及其故障部位。

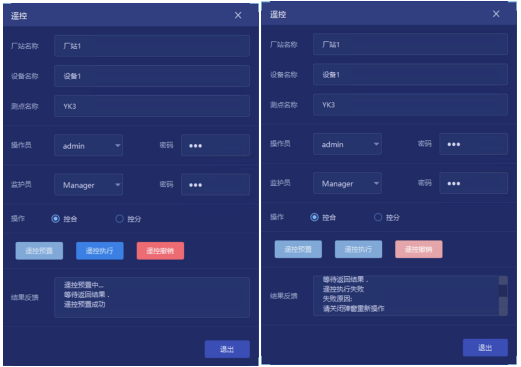

5.17 遙控
ATU開關柜智能監控終端可以對整個配電系統范圍內的設備進行遠程遙控操作。例如配電系統維護人員可以通過監控系統的主界面點擊相應的斷路器遙信點調出遙控操作界面，可以及時執行調度系統或站內相應的操作命令。
遙控預置和遙控執行

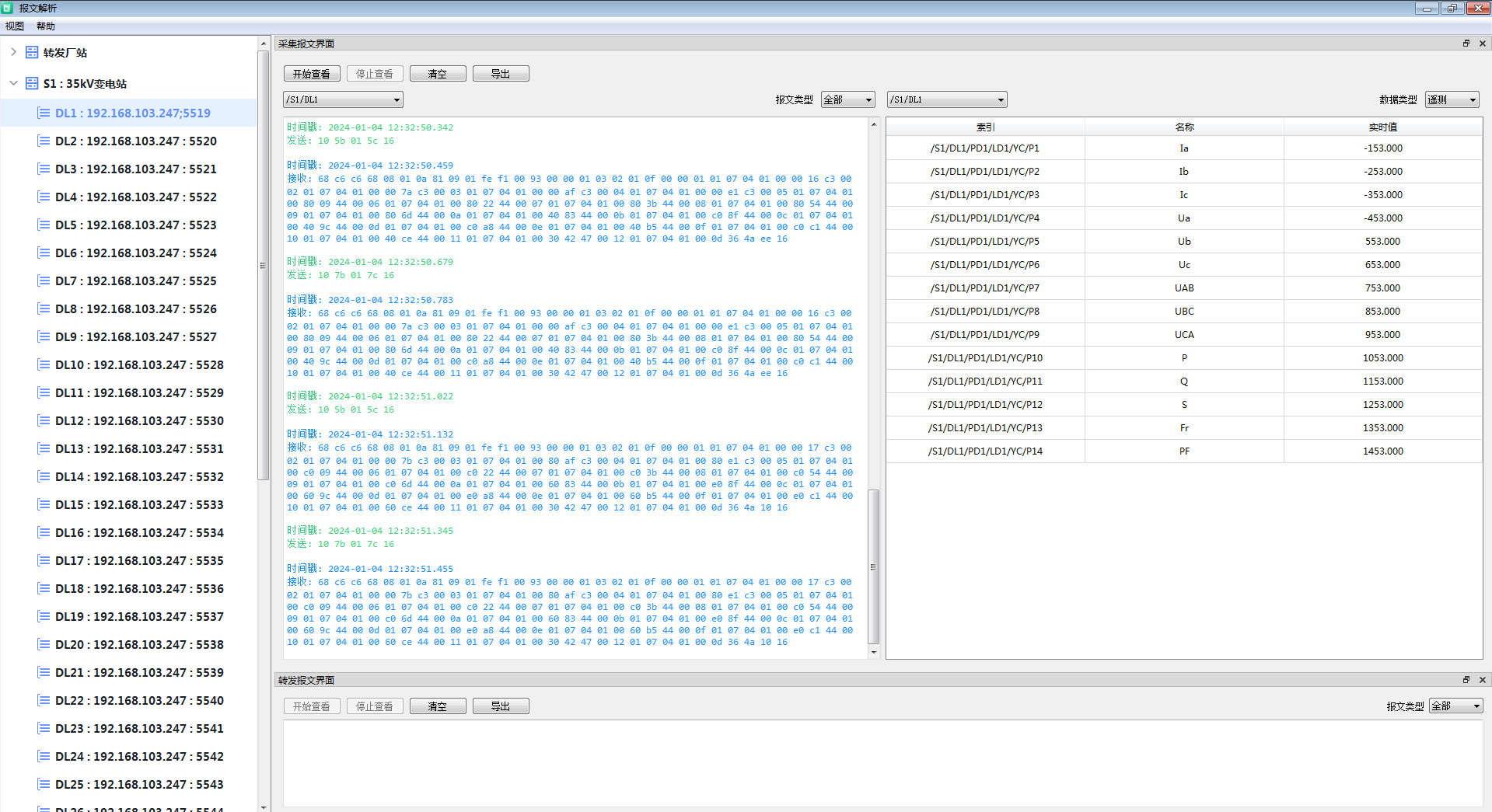

5.18 通信管理
ATU開關柜智能監控終端可以對整個配電系統范圍內的設備通信情況進行管理、控制、數據的實時監測。可以查看某個設備的通信和數據報文。
可以完成與各種智能電子設備的通信和數據轉發，包括微機保護、電力儀表、智能操控、直流屏、模擬屏、五防系統和調度等。
