讓光儲更聰明：PROFINET轉MODBUS TCP賦能愛士偕逆變器

在新能源集控領域，最讓人頭疼的往往不是硬件安裝，而是設備間的“語言不通”。最近，我負責的一個工商業光儲一體化項目就遭遇了典型的協議壁壘：主控端采用的是西門子S7-1500 PLC（PROFINET協議），而現場的光伏發電單元選用了愛士惟逆變器，其底層通訊依賴于MODBUS TCP協議。

項目初期，我們面臨著嚴峻的協同挑戰。西門子PLC作為主站，需要實時獲取逆變器的直流電壓、交流功率及日發電量，以便儲能系統根據光伏波動進行毫秒級的充放電補償。然而，PROFINET是實時以太網協議，而逆變器側是標準的MODBUS TCP，兩者如同講著不同方言的人，無法直接握手。這導致儲能系統無法響應光伏的實時功率變化，只能按固定時間表運行，嚴重影響了“削峰填谷”的經濟效益。

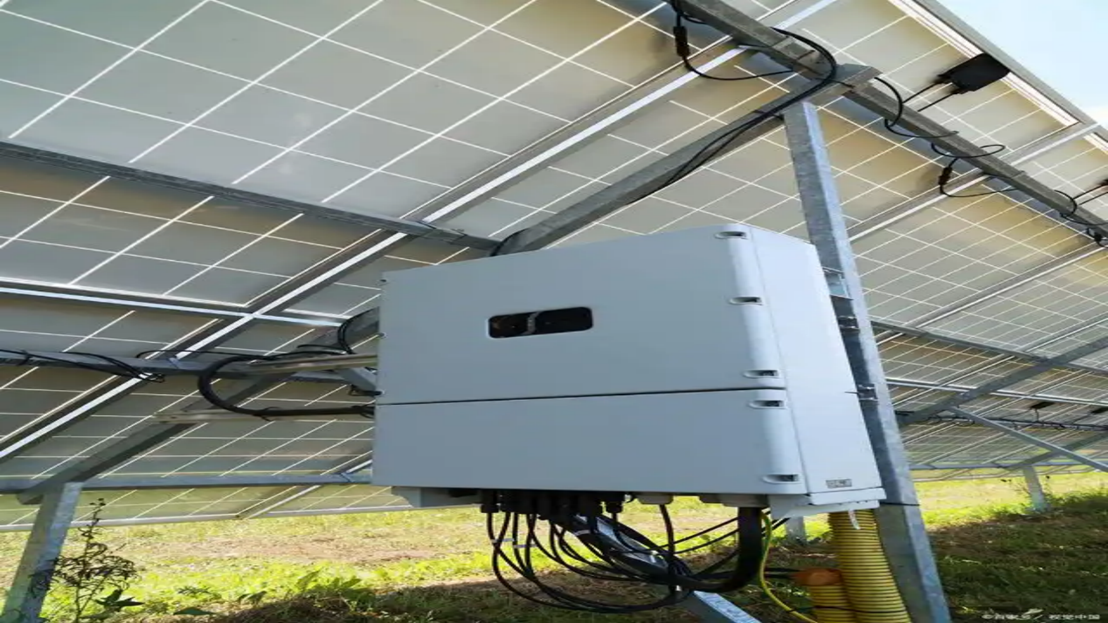

為了解決這一孤島效應，我們引入了工業智能網關作為“翻譯官”。在硬件拓?fù)渖希瑦?ài)士惟逆變器通過網線接入網關的MODBUS TCP端口，而網關另一端則接入西門子PLC的PROFINET環網。

在配置層面，我將網關設定為MODBUS TCP主站，主動輪詢逆變器的寄存器地址（如30001地址的有功功率數據），隨后將這些數據映射到網關的PROFINET輸入?yún)^(qū)（I區）。對于PLC而言，這些逆變器數據仿佛變成了本地IO模塊的信號，無需編寫復雜的通訊代碼，直接通過指令即可讀取。

這次改造帶來的價值是立竿見影的：

- 數據實時化：通訊延遲從分鐘級降低至毫秒級，PLC能精準捕捉光伏功率波動，實現了真正的平滑輸出控制。

- 運維統一化：運維人員不再需要分別登錄逆變器后臺和PLC上位機，所有關鍵數據（電壓、電流、故障碼）均集成在SCADA系統中，故障定位效率提升了40%。

- 收益最大化：打通協議后，光儲協同策略生效，系統自發自用率顯著提升，預計年發電收益增加約1.5%。

逆變器技術參數

適用于 8kW~50kW工商業場景，三相輸出。

?功率范圍?：40kW ~ 50kW（LT-G2 Pro）

?最大輸入功率?：60kW ~ 75kW

?最大輸入電壓?：1100 V

?MPPT電壓范圍?：200~1000 V

?MPPT數量?：4

?最大輸入電流?：128 A

?效率?：98.6%（最大）

?防護等級?：IP66

?THDi（總諧波失真）?：< 3%

?工作溫度?：-25℃ ~ +60℃?

通過這次實踐，我深刻體會到，在異構系統中，一個高效的協議轉換網關不僅僅是連接器，更是激活數據價值的鑰匙。
