博圖軟件實現西門子1200遠程調試操作指南
調試準備
所需物料：HINET G110智能網關、現場西門子1200 PLC、網線、已安裝博圖軟件的電腦等。
連接方式說明
網關WAN口通過網線與PLC直接建立連接。
IP地址及網絡環境配置
西門子1200的IP：192.168.9.223
網關LAN口IP：192.168.9.199
現場網絡接入方式：WiFi/4G/有線網絡
預期達成目標
通過本地電腦上的博圖軟件，實現對遠端現場西門子1200 PLC程序的遠程上傳、下載及版本更新等操作。
操作步驟
客戶端正常運行，網關及設備圖標顯示在線狀態，指示燈正常亮起，界面如圖示。確認后將窗口最小化即可（客戶端請保持運行狀態）。

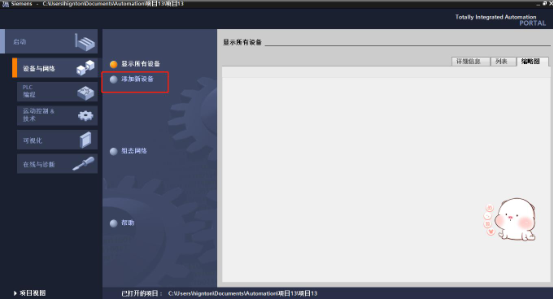

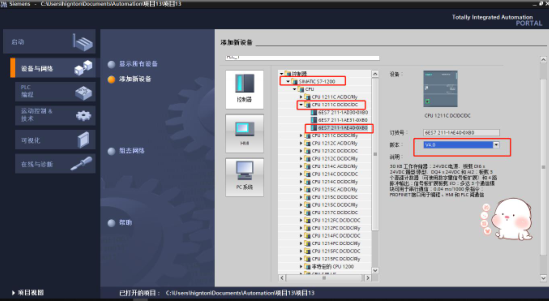

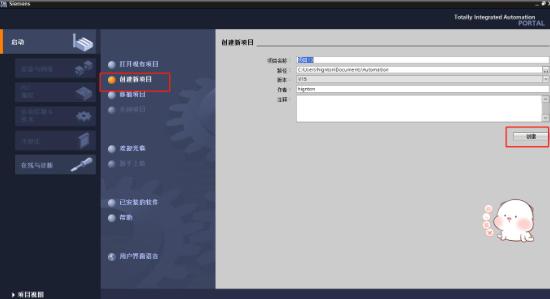

啟動博圖軟件，新建項目并添加設備，選擇對應的設備系列、型號及版本信息，完成添加操作。

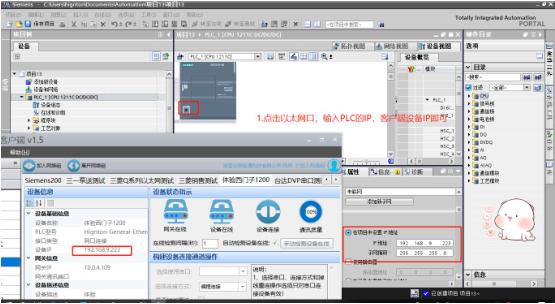

進入組態界面，選擇以太網接口，輸入PLC的IP地址（即客戶端顯示的設備IP，如圖中192.168.9.223）。

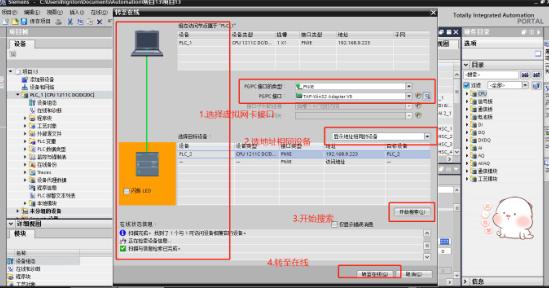

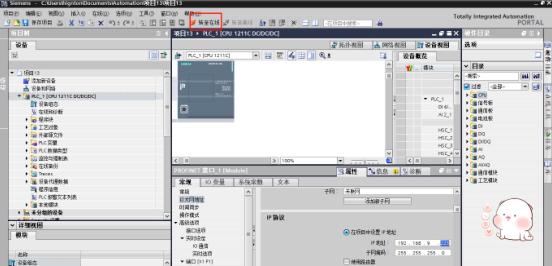

執行“轉至在線”操作，如圖所示。

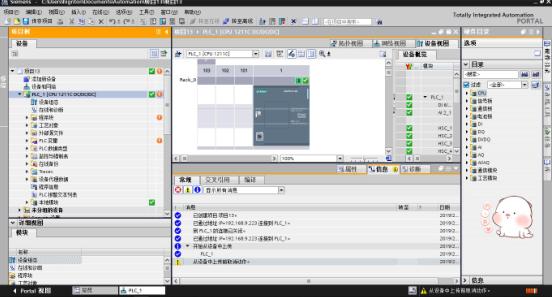

進行程序上傳及下載操作，如圖示。請注意：博圖軟件版本需與PLC程序版本相匹配，不同版本間可能存在兼容性問題，使用前請確認版本一致性。
