本文介紹了蝕刻工藝的作用、傳統技術的局限性和HERB技術的優勢。

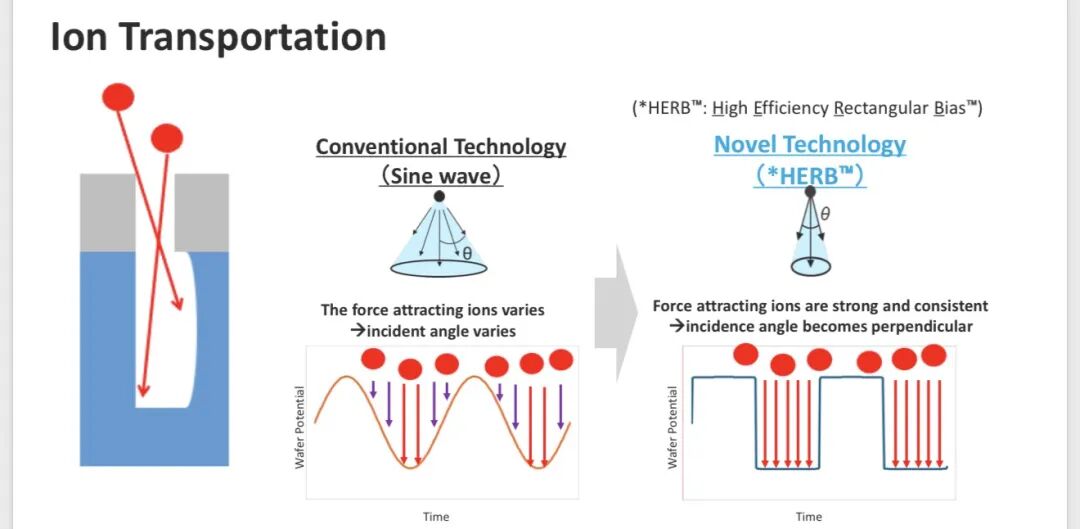

在芯片制造的精密世界中，蝕刻工藝是決定電路精度和性能的關鍵步驟。近年來，離子傳輸技術的突破正在悄然改變這一領域的游戲規則。本文將通過對比傳統正弦波技術與新型HERB技術，解析蝕刻工藝的演進及其對半導體產業的影響。

蝕刻工藝：芯片制造的“雕刻刀”

芯片蝕刻是通過物理或化學方法去除硅片表面特定材料，形成微小電路結構的過程。其中離子蝕刻技術因其高精度和可控性，已成為先進制程中不可或缺的環節。離子蝕刻的核心在于如何將離子精準、一致地引導至晶圓表面。

傳統技術的局限：正弦波離子傳輸

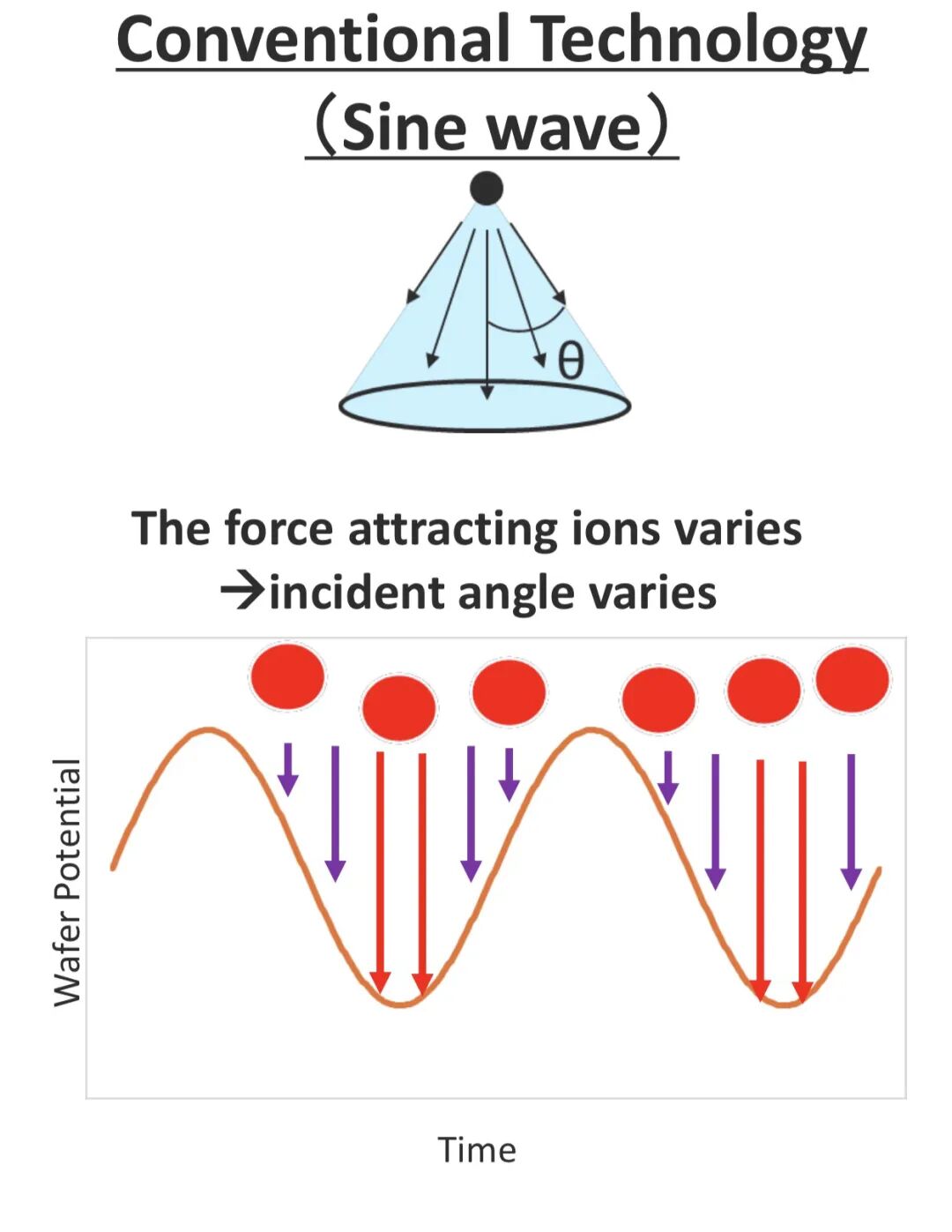

傳統離子蝕刻技術通常采用正弦波控制離子運動。該模式存在幾項固有局限：首先，電場力的周期性變化導致吸引離子的力不斷波動，缺乏穩定性;其次，離子會以不斷變化的角度撞擊晶圓表面，導致蝕刻輪廓不規則;最終，這些因素共同導致在納米級制程中難以保持一致的蝕刻深度和側壁角度，限制了工藝精度。

技術突破：HERB革命性離子傳輸

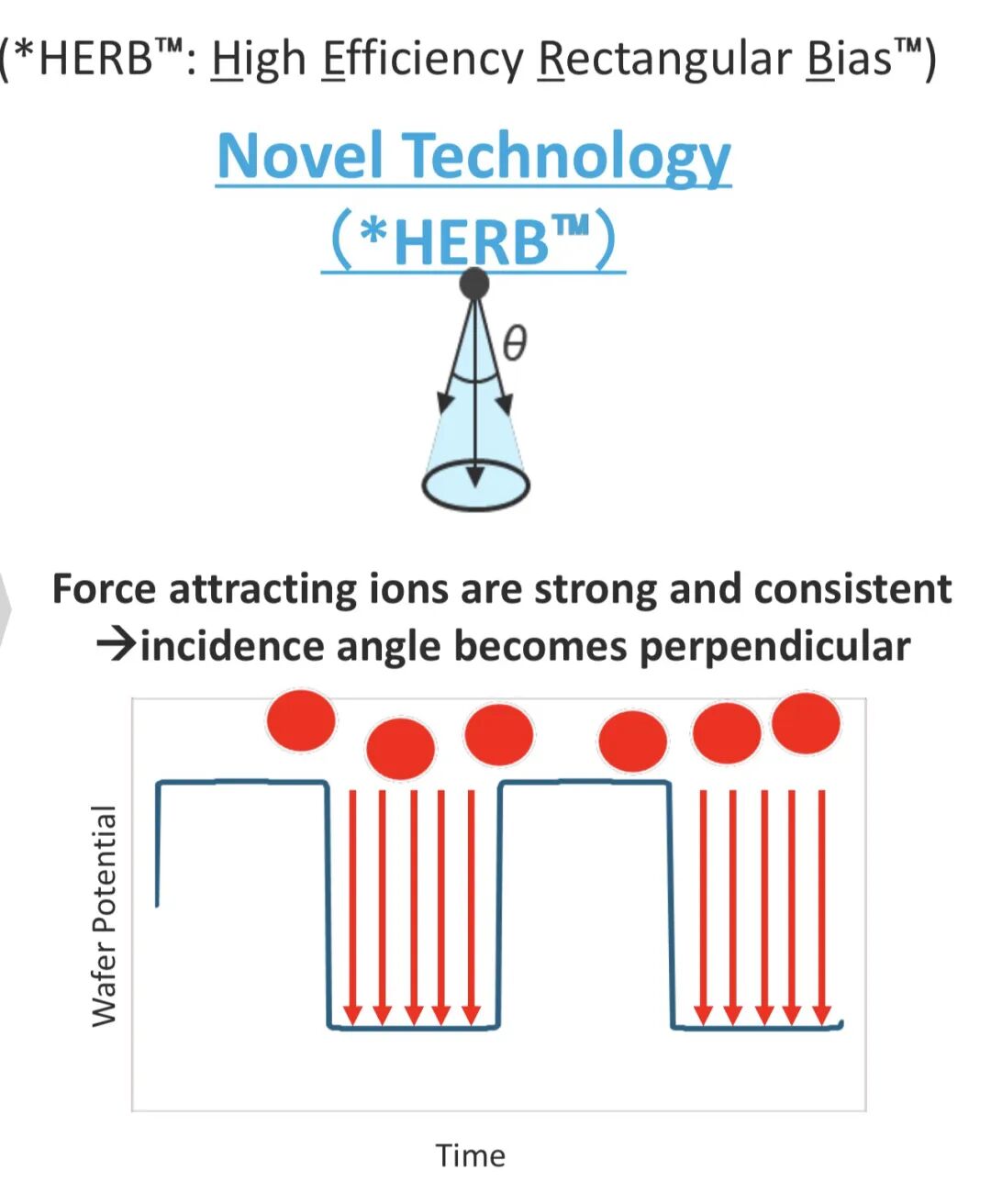

HERB技術代表了離子傳輸領域的重大進步。其核心在于通過優化電場設計，提供穩定且持續的離子引導力，使離子能夠以近乎垂直的角度撞擊晶圓表面。這一變化實現了更精確、更一致的蝕刻輪廓。同時，該技術能在整個蝕刻過程中保持晶圓電勢的穩定，顯著減少了工藝變異。

HERB技術的實際優勢

HERB技術在實際應用中展現出多重優勢。它能夠?qū)崿F(xiàn)更高的蝕刻精度，使蝕刻圖案更加精確且側壁更陡直。該技術還帶來了更好的晶圓表面均勻性，使得不同區域的蝕刻速率高度一致。這些改進直接轉化為產品良率的提升，減少了因蝕刻不均勻?qū)е碌男酒毕?。更重要的是，HERB技術為3納米及以下先進制程提供了可靠且高效的蝕刻解決方案。
