隨著5G網絡從規模建設邁入性能精細化提質階段，基站系統對參考時鐘源的頻率精度、時間同步穩定性以及長期運行可靠性的要求顯著提升，晶振成為決定5G網絡性能邊界的重要基礎器件。YXC揚興科技基于在時鐘頻率器件領域的長期技術積累，打造了覆蓋TCXO與OCXO系列的完整5G基站時鐘解決方案。

一、5G基站對時鐘性能的核心需求

1、高頻段與高階調制對頻率穩定性的需求

5G網絡廣泛采用中高頻段，并引入256QAM等高階調制方式，大幅提升速率與容量的同時，也使系統對本振頻率的短期穩定性和相位噪聲更加敏感。

頻率微小偏移將直接影響：

?調制精度（EVM）

?解調誤碼率（BER）

?系統容量與邊緣性能

因此，5G基站內部各級參考時鐘必須具備高穩定、低噪聲的輸出特性。

2、TDD與協同通信對時間同步的需求

在5GTDD網絡中，基站間的時間同步誤差需嚴格控制在極小范圍，以防止上下行信號相互干擾。同時，CoMP、載波聚合及多基站協同通信技術，要求多個基站在時間與頻率維度保持高度一致，進一步提升了對系統時鐘同步精度的要求。

3、長期運行與復雜環境對時鐘可靠性的需求

5G基站通常部署于戶外或復雜機房環境，要求晶振在-40℃~+85℃范圍內長期穩定運行，并具備良好的老化特性和一致性表現。

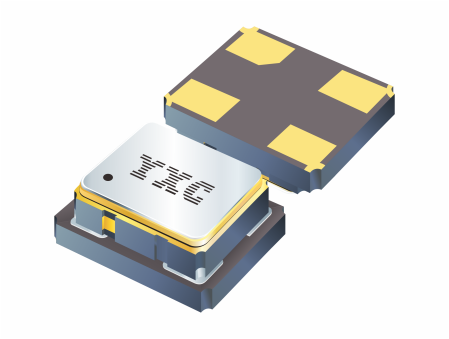

二、YXC溫補晶振YSO510TP系列在5G基站中的應用

YSO510TP系列是YXC揚興科技面向通信系統推出的中高性能溫補晶振，通過高精度溫度補償算法，實現優異的頻率穩定性，適合在5G基站中作為本地參考時鐘與射頻基準源使用。

1. YSO510TP系列溫補晶振參數介紹

說明：±0.05ppm的溫度穩定性在TCXO產品中屬于高性能等級，能夠顯著降低溫度變化對系統頻率的影響。

2、在5G基站中的典型應用

?基帶處理單元（BBU）

?射頻單元（RRU/AAU）

?小基站與微基站系統

?時鐘分配與輔助同步模塊

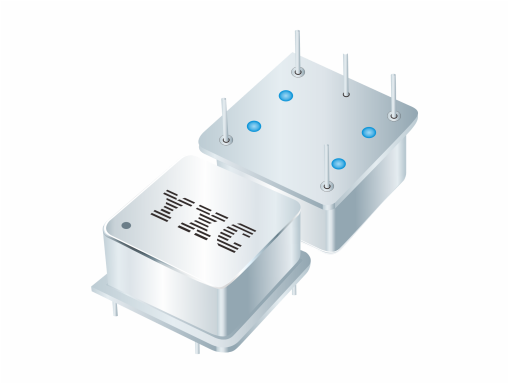

三、YXC恒溫晶振YOV2525DP系列在5G基站中的應用

YXC揚興科技推出的YOV2525DP系列恒溫晶振，能夠提供ppb級溫度穩定性、超低相位噪聲與抖動、出色的Holdover能力，是高精度同步系統的理想選擇。

1、YOV2525DP系列恒溫晶振參數介紹

2、在5G基站中的典型應用

?主參考時鐘（PRC）

?GNSS馴服時鐘模塊

?同步與時間保持單元

?核心網絡時鐘系統

四、TCXO與OCXO的分層協同應用架構

在5G基站系統設計中，TCXO與OCXO通常采用分層配置、協同工作的架構：

YXC揚興科技的方案優勢：

?覆蓋TCXO+OCXO的完整5G基站時鐘產品體系

?面向通信系統優化的穩定性與噪聲表現

?適合大規模部署的成熟產品一致性

?支持頻點、封裝及性能等級定制
