PIC16F716：8位閃存微控制器的性能剖析與應用指南

在電子工程領域，微控制器作為核心部件，廣泛應用于各種嵌入式系統中。Microchip的PIC16F716便是一款功能強勁的8位閃存微控制器，具備A/D轉換器和增強型捕獲/比較/PWM模塊，為工程師們提供了多樣化的設計選擇。以下將深入剖析PIC16F716的各項特性，為電子工程師們的設計工作提供參考。

文件下載：PIC16F716T-E SS.pdf

一、核心特性

高性能RISC CPU

PIC16F716采用高性能RISC CPU，僅需學習35條單字指令，并且除程序分支為雙周期指令外，其余均為單周期指令，顯著提升了指令執行效率。其工作速度范圍為DC - 20 MHz時鐘輸入，對應200 ns的指令周期，能夠滿足大多數應用場景的需求。

豐富的中斷能力

該微控制器具備多達7個內部/外部中斷源，可靈活應對各種復雜的實時事件處理需求。同時，8級深度的硬件堆棧為函數調用和中斷嵌套提供了有力支持，確保程序的穩定執行。

多樣化的尋址模式

支持直接、間接和相對尋址模式，為代碼編寫和數據訪問提供了更多靈活性，方便工程師根據具體需求進行優化。

二、特殊特性

可靠的復位機制

PIC16F716具備多種復位機制，包括上電復位（POR）、上電定時器（PWRT）、振蕩器啟動定時器（OST）和看門狗定時器（WDT）。其中，WDT擁有獨立的片上RC振蕩器，確保在各種情況下都能可靠運行。此外，還配備雙電平欠壓復位電路，典型閾值分別為2.5V和4.0V，有效保障系統在電壓波動時的穩定性。

節能模式

提供節能睡眠模式，待機電流低至100 nA（2.0V時典型值），有效降低系統功耗。同時，在不同工作頻率下，其工作電流也表現出色，如在32 kHz、2.0V時典型值為14 μA，1 MHz、2.0V時典型值為120 μA。

靈活的振蕩器選項

支持多種振蕩器模式，包括LP（低功耗晶體）、XT（晶體/諧振器）、HS（高速晶體/諧振器）和RC（電阻/電容），工程師可根據具體應用需求選擇合適的振蕩器模式，以平衡性能和成本。

代碼保護

具備可編程代碼保護功能，有效防止程序代碼被非法讀取和篡改，保障知識產權安全。

三、外設特性

定時器模塊

• Timer0：8位定時器/計數器，帶有8位預分頻器，可選擇內部或外部時鐘源，并支持可編程外部時鐘邊沿選擇。當TMR0寄存器溢出時，可產生中斷信號。
• Timer1：16位定時器/計數器，帶有3位預分頻器，可選擇內部或外部時鐘源。支持同步或異步操作，在異步模式下可在睡眠模式下繼續運行并產生溢出中斷，喚醒處理器。同時，Timer1還可作為捕獲/比較功能的時基。
• Timer2：8位定時器，帶有8位周期寄存器、預分頻器和后分頻器。當TMR2與PR2匹配時，可產生中斷信號。

增強型捕獲/比較/PWM模塊

該模塊提供捕獲、比較和PWM三種工作模式，滿足不同的應用需求。

• 捕獲模式：可在特定事件發生時捕獲TMR1寄存器的16位值，并設置中斷請求標志位。
• 比較模式：將16位CCPR1寄存器值與TMR1寄存器對的值進行比較，根據比較結果執行相應操作，如切換輸出、設置輸出、清除輸出、生成特殊事件觸發或軟件中斷等。
• PWM模式：可生成脈寬調制信號，其占空比、周期和分辨率由PR2、T2CON、CCPR1L和CCP1CON等寄存器控制。支持單輸出、半橋和全橋模式，并具備數字可編程死區延遲和自動關機/重啟功能。

8位多通道A/D轉換器

可將模擬輸入信號轉換為8位二進制表示，支持軟件選擇ADC電壓參考，可選擇VDD或外部參考引腳。轉換完成后可產生中斷信號，用于喚醒設備。

I/O端口

擁有13個I/O引腳，可進行獨立的方向控制。PORTB引腳還具備弱上拉功能，可通過OPTION寄存器進行控制。同時，部分引腳還具備中斷變化功能，可用于檢測引腳狀態的變化。

四、內存組織

程序內存

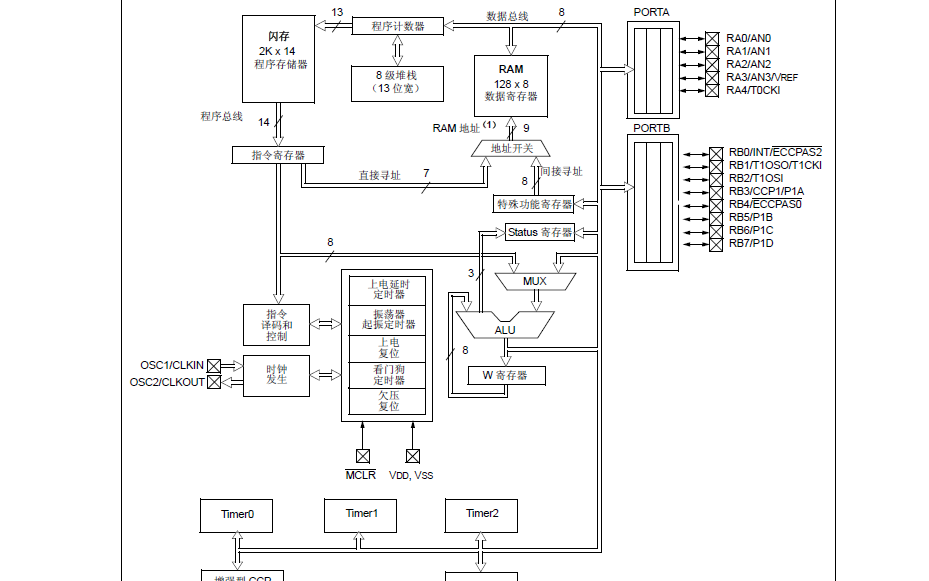

PIC16F716擁有13位程序計數器，可尋址8K x 14的程序內存空間，實際具備2K x 14字的程序內存。復位向量位于0000h，中斷向量位于0004h。

數據內存

數據內存分為多個存儲體，包含通用寄存器（GPR）和特殊功能寄存器（SFR）。通過STATUS寄存器的RP1和RP0位進行存儲體選擇，每個存儲體最大擴展至7Fh（128字節）。

五、開發支持

Microchip為PIC16F716提供了豐富的開發支持工具，包括集成開發環境（MPLAB IDE）、匯編器/編譯器/鏈接器、模擬器、仿真器、在線調試器和設備編程器等，方便工程師進行代碼開發、調試和程序燒錄。

六、電氣特性

絕對最大額定值

明確了器件在不同條件下的最大工作范圍，如環境溫度、存儲溫度、引腳電壓、功耗和電流等，確保在設計過程中避免超出器件的承受范圍，保障器件的安全運行。

DC特性

詳細給出了不同溫度和電壓條件下的電源電壓、電源電流、功耗電流和外設模塊電流等參數，為電源設計和功耗評估提供了重要依據。

AC特性

包括外部時鐘、CLKOUT和I/O、復位、看門狗定時器、振蕩器啟動定時器、上電定時器和A/D轉換等方面的時序要求，確保在設計過程中滿足器件的時序要求，保證系統的穩定性和可靠性。

七、應用建議

電源設計

根據器件的電氣特性，合理設計電源電路，確保電源電壓穩定在規定范圍內。同時，考慮功耗因素，選擇合適的電源管理策略，如在低功耗應用中使用睡眠模式。

振蕩器選擇

根據應用需求選擇合適的振蕩器模式。對于對時鐘精度要求較高的應用，可選擇晶體振蕩器；對于對成本敏感的應用，可選擇RC振蕩器。

中斷處理

合理配置中斷源和中斷優先級，確保在多中斷源的情況下能夠及時、準確地處理各種事件。同時，注意在中斷服務程序中及時清除中斷標志位，避免遞歸中斷。

外設配置

根據具體應用需求，合理配置定時器、A/D轉換器和PWM模塊等外設，充分發揮器件的功能。例如，在電機控制應用中，可使用PWM模塊控制電機的轉速和方向；在傳感器應用中，可使用A/D轉換器采集傳感器數據。

PIC16F716以其豐富的特性和強大的功能，為電子工程師們提供了一個優秀的設計平臺。在實際應用中，工程師們可根據具體需求，充分發揮其優勢，設計出高效、穩定的嵌入式系統。你在使用PIC16F716過程中遇到過哪些問題呢？歡迎在評論區分享你的經驗和見解。
