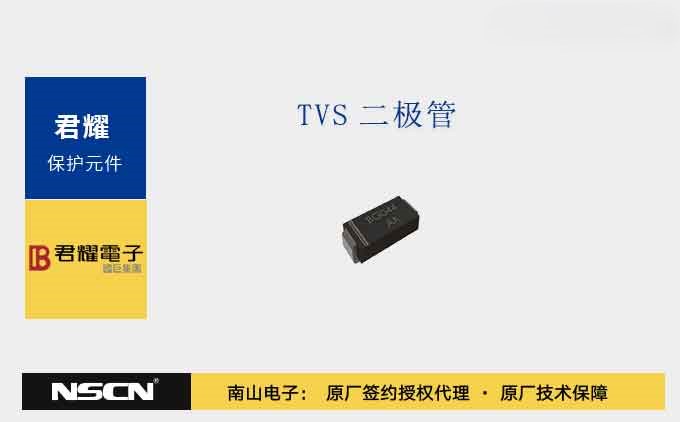

君耀30KPA系列是專為AC/DC電源、工業控制及通信設備設計的高功率瞬態電壓抑制二極管（Transient Voltage Suppressor, TVS）。該系列產品采用玻璃鈍化結技術，具備高達30000W的峰值脈沖功率處理能力（10/1000μs波形），為關鍵電子系統提供可靠的過壓保護。君耀授權代理商南山電子認為君耀30KPA系列TVS二極管是大功率電源系統和工業設備的理想保護器件。

核心特性

關鍵優勢：

玻璃鈍化結技術 — 確保卓越的可靠性和穩定性

低電感設計 — 優化高頻瞬態響應性能

優異鉗位能力 — 有效限制過壓幅度

高可靠性焊接 — 265℃/10秒高溫焊接保證

ESD防護認證 — 符合IEC61000-4-2標準，支持30kV空氣放電和接觸放電

產品型號體系

30KPA系列提供單向（A后綴）和雙向（CA后綴）兩種配置，覆蓋28V至288V的反向關斷電壓（VRWM）范圍：

型號命名規則：

30KPA XXX C A / 包裝代碼

│ │ │ │ │

│ │ │ │ └── B:盒裝 / TR13:卷帶

│ │ │ └────── A:單向 / CA:雙向

│ │ └──────── C:5%擊穿電壓容差

│ └──────────── 關斷電壓值（如28=28V）

└─────────────────── 系列代碼（30K=30kW功率等級）

主要型號參數示例：

完整型號列表涵蓋28V至288V共40余個電壓等級

更多型號

推薦應用場景

1. AC/DC電源輸入保護

- 抑制電網浪涌和開關瞬態

- 符合IEC61000-4-5浪涌抗擾度要求

2. 工業通信接口

- RS232/RS485等低速信號線保護

- 防止靜電放電（ESD）和電磁干擾

3. I/O接口保護

- 傳感器信號線、控制端口

- 電機驅動器輸出保護

4. 新能源與電力電子

- 光伏逆變器直流側保護

- 電動汽車充電樁電路

設計工程師選型要點：

1. 確定工作電壓：VRWM應≥電路正常工作電壓的1.1-1.2倍

2. 確認功率需求：根據預期浪涌能量選擇功率等級（30KPA=30kW）

3. 極性選擇：直流電路用單向（A），交流或雙向信號用雙向（CA）

4. 鉗位電壓驗證：確保VC低于被保護器件的最大耐壓值

5. 漏電流考量：高阻抗電路優先選擇高VRWM型號以降低IR

君耀30KPA系列TVS二極管以其30000W的超高功率處理能力、寬電壓覆蓋范圍（28V-288V）和工業級可靠性，成為大功率電源系統和工業設備的理想保護器件。玻璃鈍化結技術與嚴格的品質管控確保了產品在惡劣環境下的長期穩定性，是應對雷擊、開關浪涌和靜電放電等瞬態威脅的高性價比解決方案。
