氧化物離子導體在固體氧化物燃料電池（SOFC）、氧傳感器和氧分離膜等領域具有重要應用。近年來，具有磷灰石結構的稀土硅酸鹽材料因其在中低溫范圍內表現出優異的氧化物離子電導率而受到廣泛關注。特別是Nd?.??(SiO?)?O?單晶，沿c軸方向顯示出顯著的各向異性電導率，表明其結構中的2a位氧離子在離子傳導中起關鍵作用。本研究采用Xfilm埃利的四探針技術，旨在消除電極接觸電阻和引線電阻的影響，準確測定單晶的本征體電阻率。

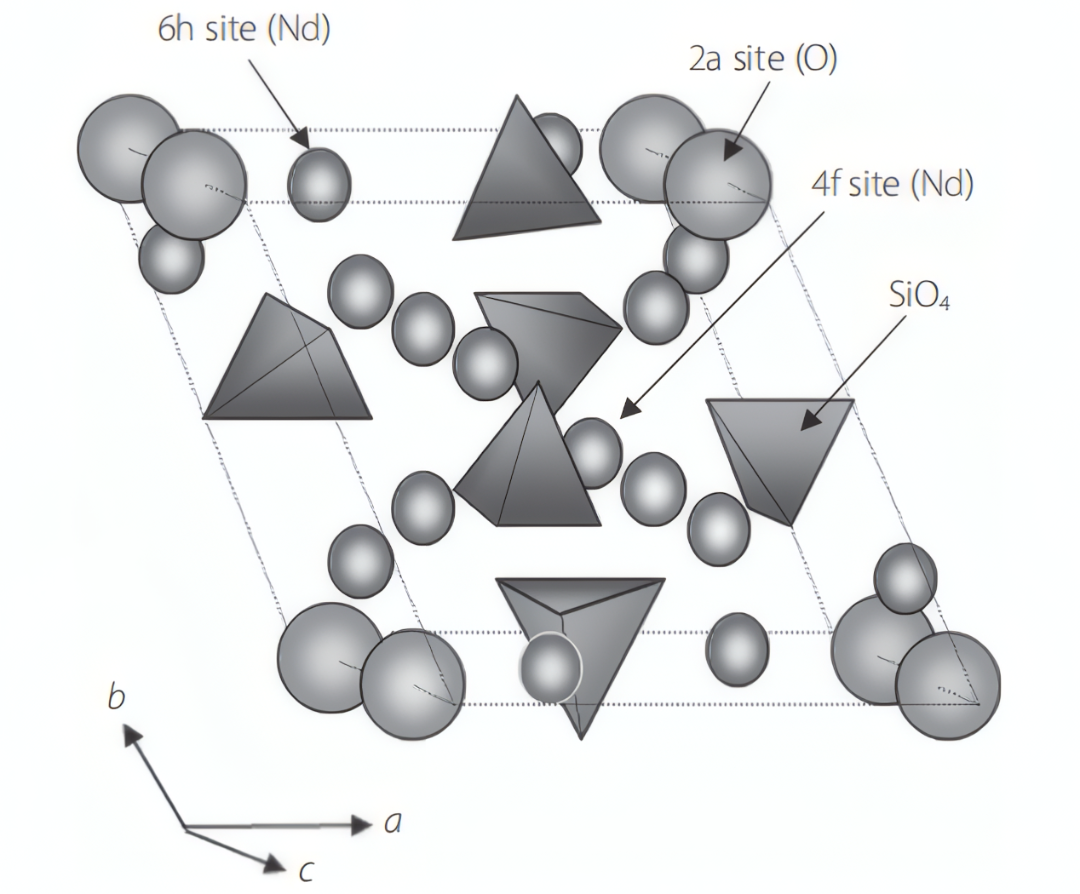

Nd?.??(SiO?)?O?的擬議磷灰石型晶體結構

采用浮區法（FZ法）生長Nd?.??(SiO?)?O?單晶。首先將Nd?O?（99.9%）和SiO?（特級）按化學計量比混合，經球磨、干燥后在1200 °C下預燒10小時，再經冷等靜壓成型，最后在1650 °C下燒結20小時。單晶生長在紅外加熱爐中進行，溫度控制在1900 °C，氮氣氣氛下以5 mm/h的速率生長，旋轉速度為80 rpm。

電學測量方法

/Xfilm

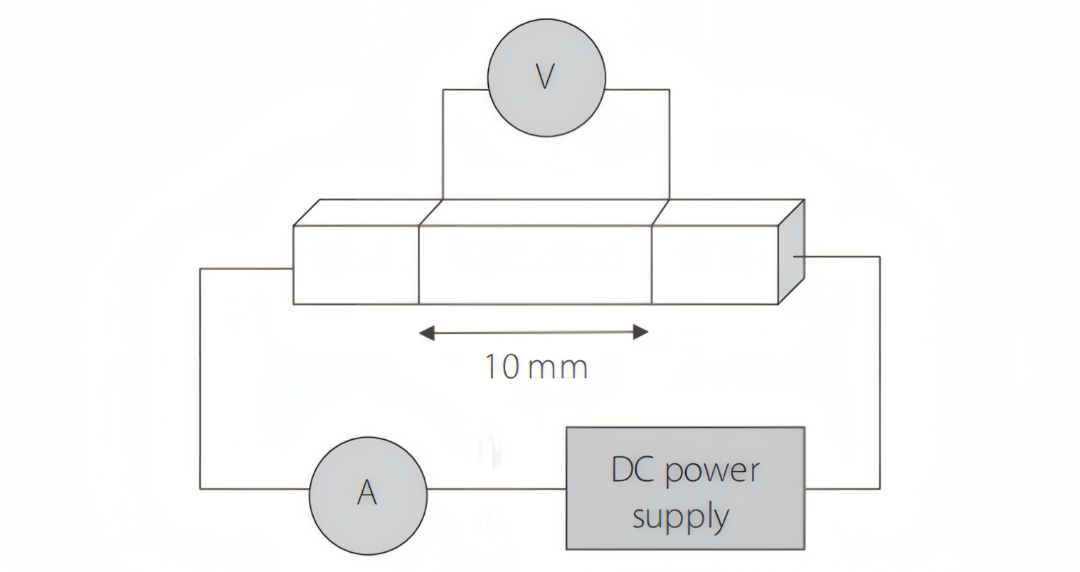

直流四探針測量樣本及電路配置示意圖

為測量沿c軸方向的電導率，將單晶切割成兩種規格：直流四探法用樣品尺寸為3 × 3 × 20 mm，交流兩探法用樣品為φ6 mm × t4 mm。電極采用鉑漿涂覆，并在1000 °C下燒成。直流四探法使用恒流源供電，電壓和電流由高精度萬用表和靜電計測量，溫度范圍為350–800 °C。交流兩探法使用阻抗分析儀，頻率范圍為100 Hz至10 MHz，溫度范圍為200–800 °C，并通過復阻抗分析確定電導率。

交流兩探法阻抗譜特征

/Xfilm

在200–350 °C范圍內，Nyquist圖顯示高頻側有一小弧，低頻側出現拖尾。隨著溫度升高至400 °C以上，小弧消失，拖尾逐漸分離為一個新弧和另一拖尾。研究表明，低溫下的弧對應于單晶的體電阻，而高溫下的新弧和拖尾則與電極界面效應有關，包括表面離子遷移電阻和電荷轉移電阻。

直流四探法與本征電阻的確定

/Xfilm

直流四探法測量結果表明，在350–800 °C范圍內，電阻值與交流法中高頻弧與Z′軸交點（R1）對應的電阻值高度吻合，而低頻交點（R2）對應的電阻值則低兩個數量級。這說明R1代表單晶的體電阻，而R2主要受界面電阻影響。通過外推直流四探法數據至低溫，進一步確認了R1的體電阻屬性。

交流法與直流法的比較

/Xfilm

在400 °C以上，樣品電阻降至200 Ω以下時，交流兩探法受鉑引線電阻影響顯著，導致測量值偏低。而直流四探法由于電壓測量回路與電流回路分離，消除了引線和接觸電阻的影響，能夠更準確地反映材料的本征電導率。因此，對于高電導率材料，直流四探法是更為可靠的測量手段。

綜上，本研究通過直流四探法成功測定了Nd?.??(SiO?)?O?單晶沿c軸方向的本征體電阻率，并與交流兩探法結果進行了系統對比。主要結論如下：

交流兩探法在低溫下觀察到的高頻弧對應于單晶的體電阻，而高溫下的新弧和拖尾源于電極界面效應。

直流四探法能有效消除電極接觸電阻和引線電阻的影響，適用于高電導率單晶材料的本征電阻測量。

當樣品電阻低于200 Ω時，交流兩探法受引線電阻影響顯著，建議在高溫區使用直流四探法以獲得更準確的數據。

本研究為氧化物離子導體的電學性能評估提供了更為可靠的實驗方法，也為理解其導電機理提供了重要依據。

Xfilm埃利四探針方阻儀

/Xfilm

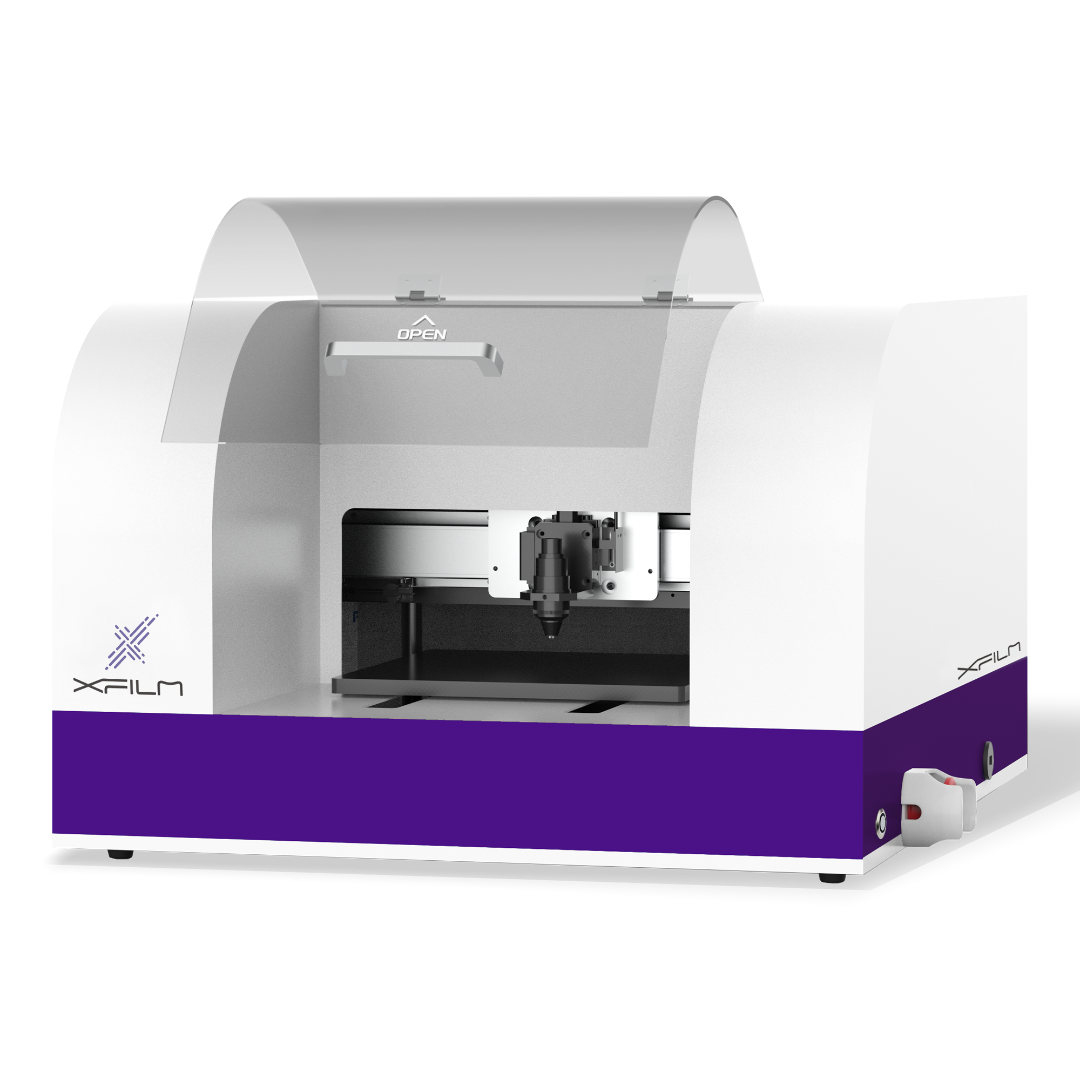

Xfilm埃利四探針方阻儀用于測量薄層電阻（方阻）或電阻率，可以對最大230mm 樣品進行快速、自動的掃描， 獲得樣品不同位置的方阻/電阻率分布信息。

超高測量范圍，測量1mΩ~100MΩ

高精密測量，動態重復性可達0.2%

全自動多點掃描，多種預設方案亦可自定義調節

快速材料表征，可自動執行校正因子計算

基于四探針法的Xfilm埃利四探針方阻儀，憑借智能化與高精度的電阻測量優勢，可助力評估電阻，推動多領域的材料檢測技術升級。
